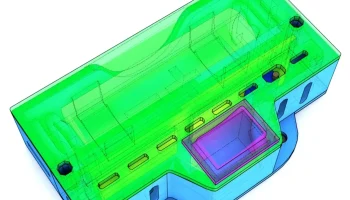

Аккумуляторный кейс 18650 с местом для зарядного устройс...

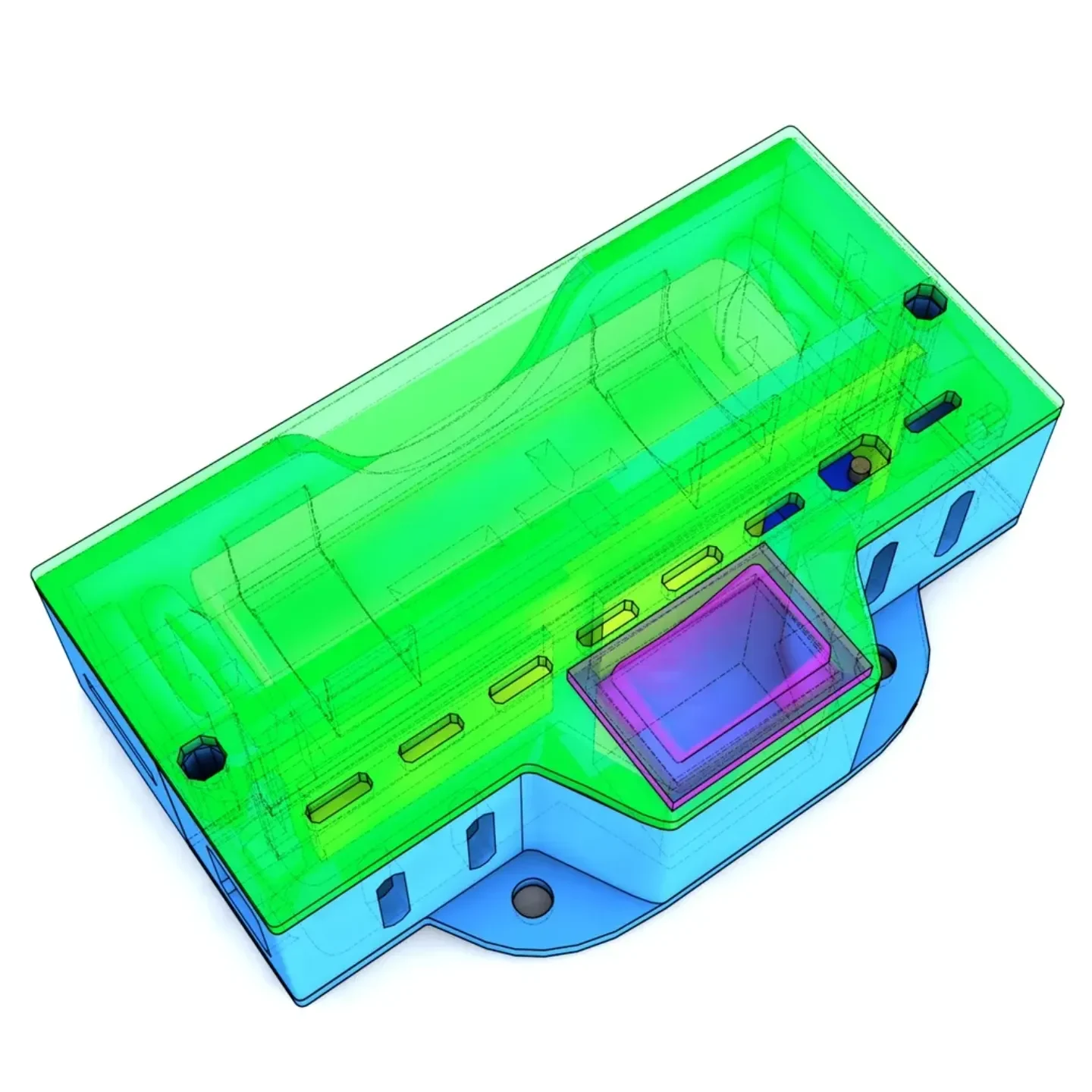

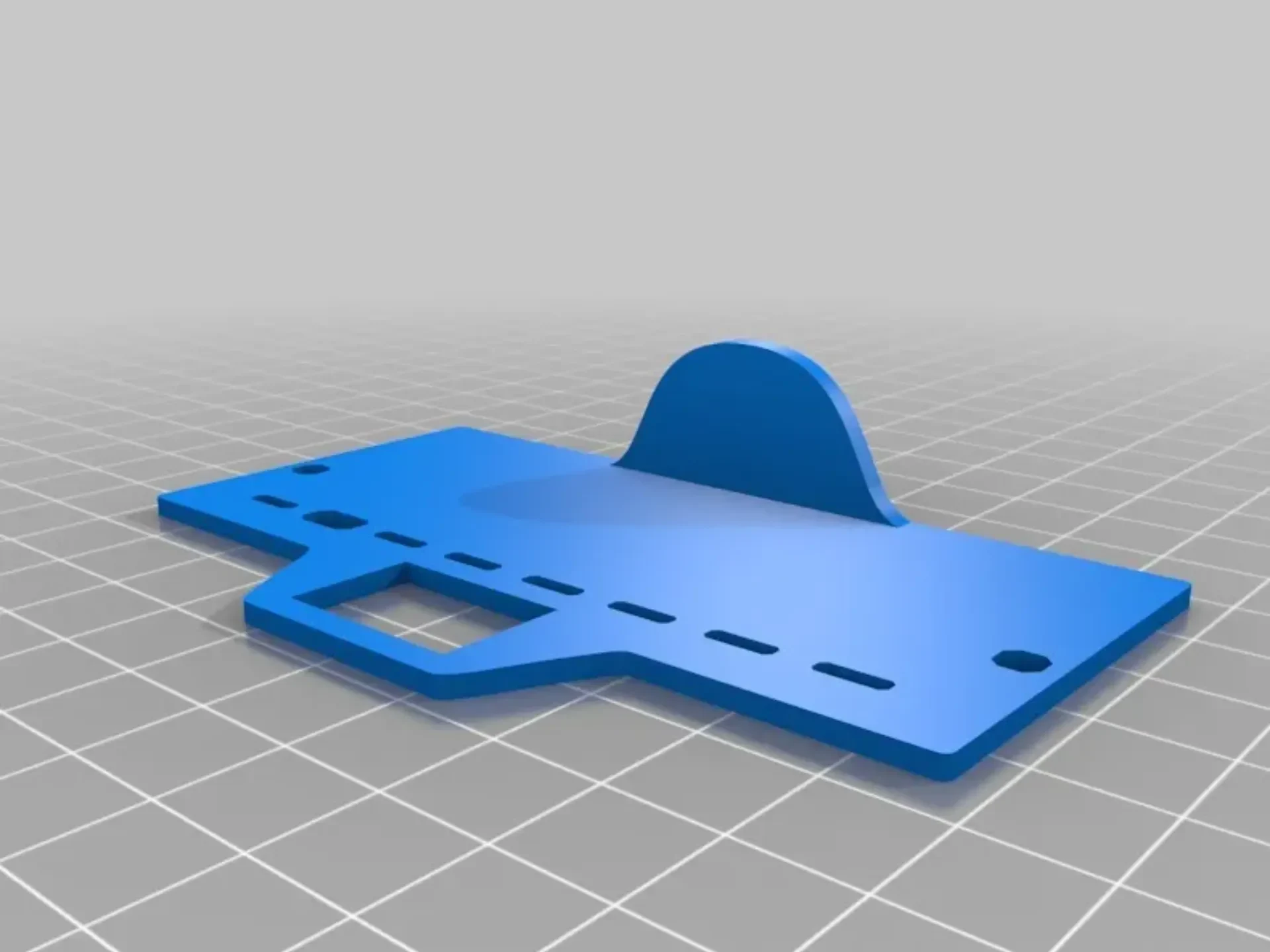

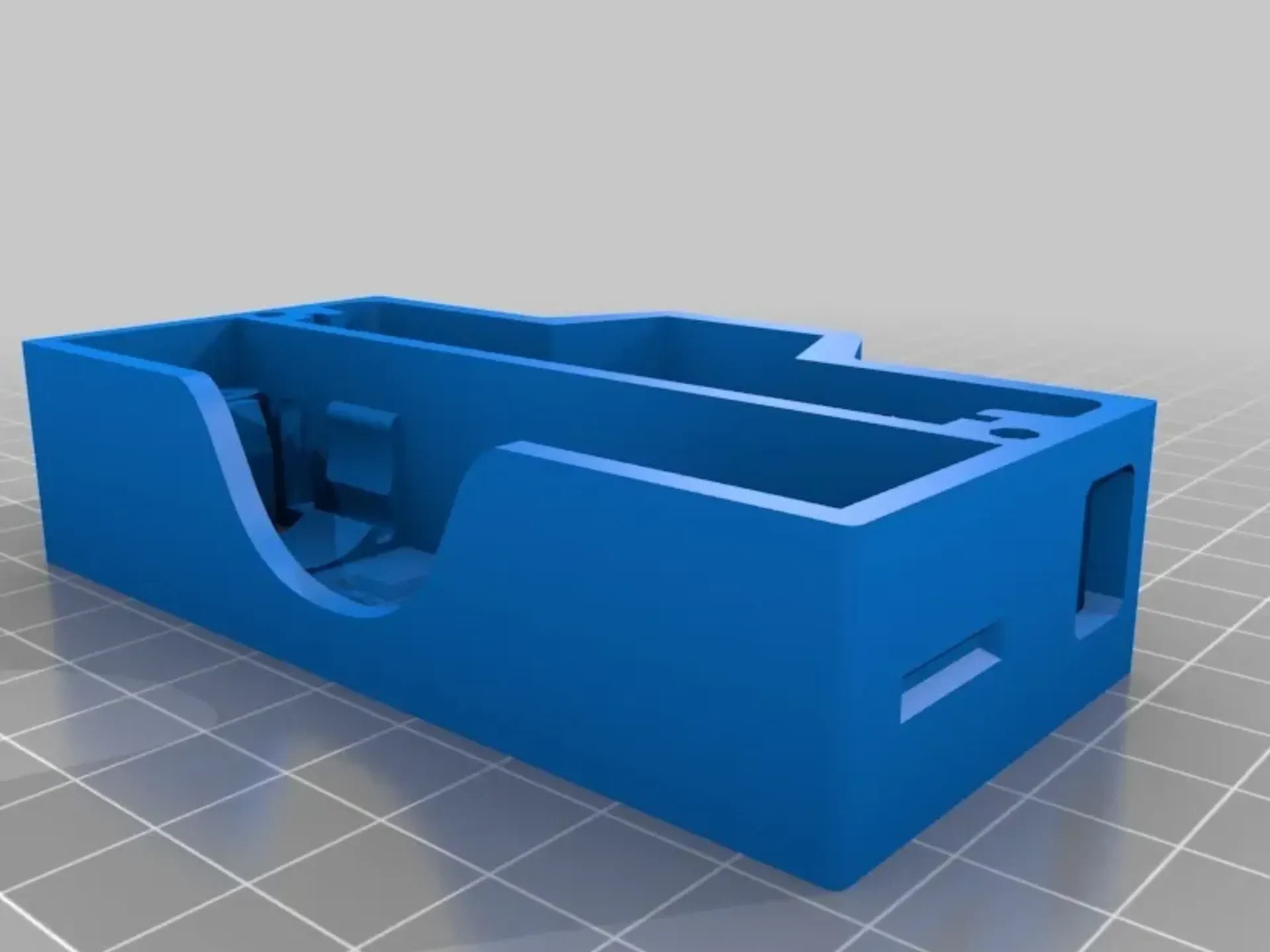

Батарейный отсек для 18650 Lipos с местом для перфорированной платы 80x20 мм (например, для размещения схемы заряда и повышающего преобразователя). Вырез под переключатель 12х19 мм для отделения (+) выхода зарядного устройства/протектора от входа повышающего преобразователя.

Используемые детали:

Перфорборд 80x20 мм
USB LiPo зарядное устройство/защита TP 4056 (версия платы со встроенным отключением выходного напряжения при перегрузке/понижении напряжения)
Повышающий преобразователь МТ 3608.

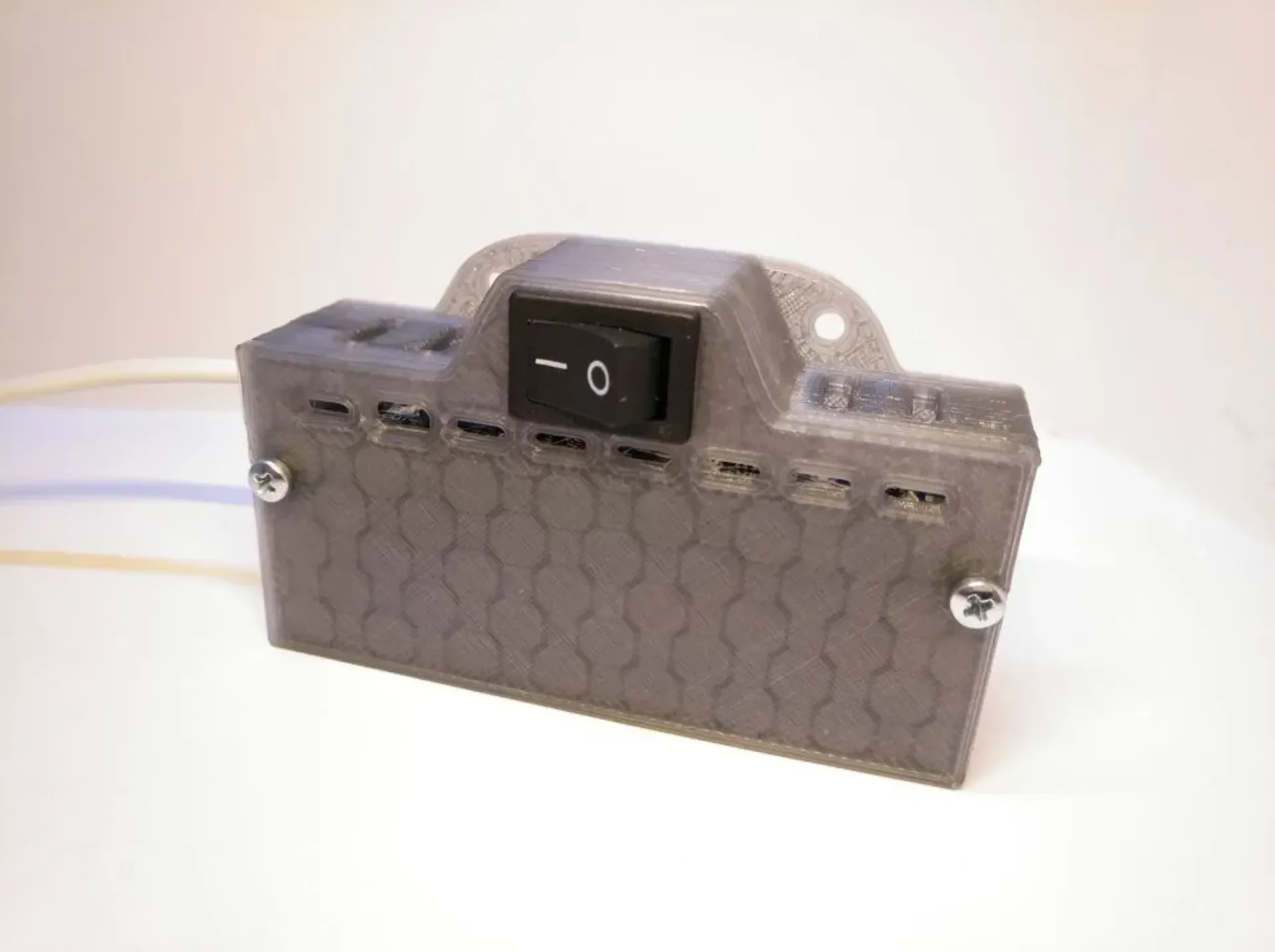

Оснастка переключателя вкл./выкл. под вырез 19х12 мм, 250В/3А, высота под передней панелью 19мм.

Сборка:

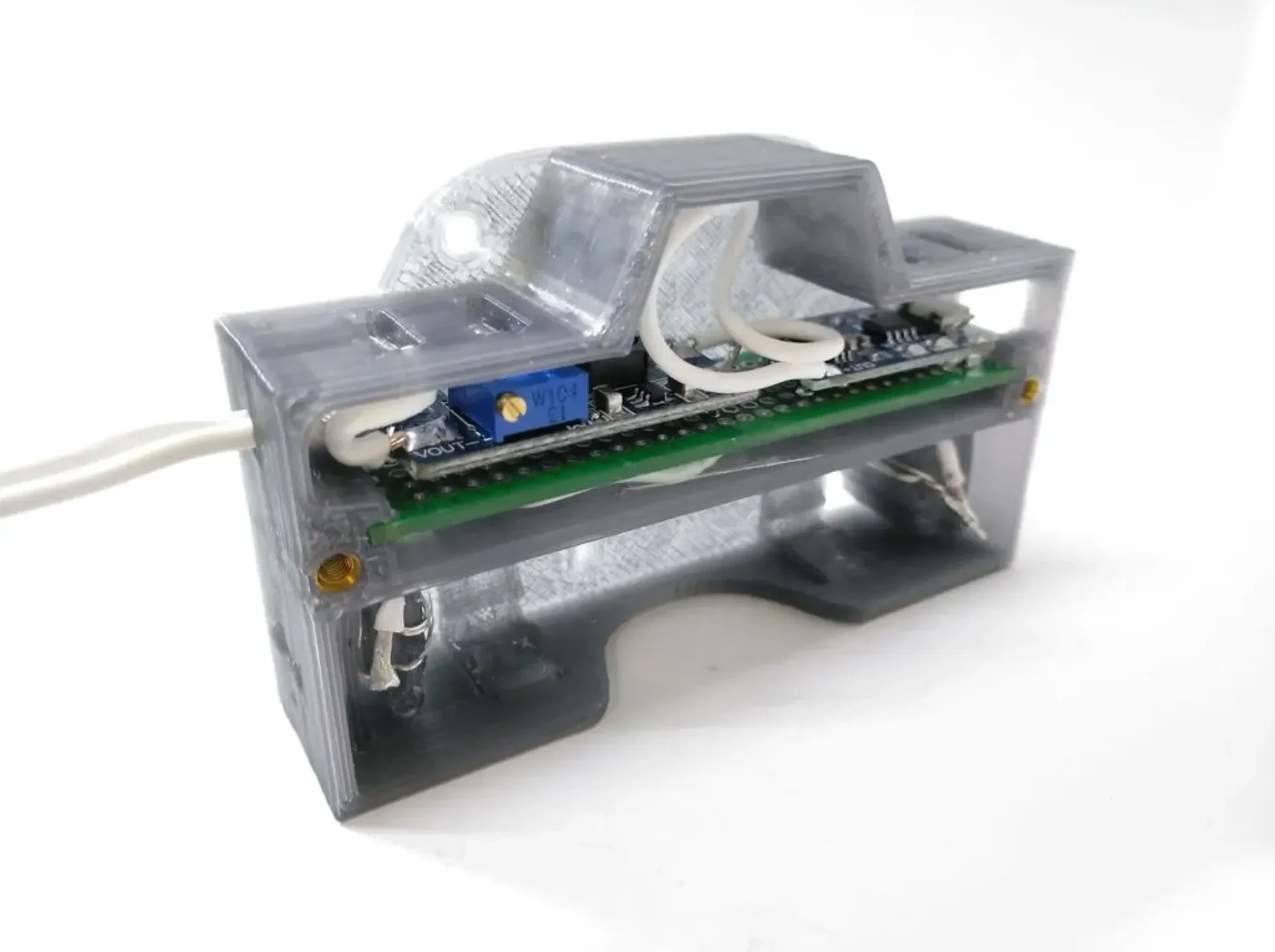

обе платы припаяны проводом 0,7 в качестве стойки к перфорированной плате.
используйте клеммы аккумулятора платы TP4056 в качестве точек контакта
используйте нес��олько петель из медной проволоки без покрытия вокруг пластиковых пружин для клемм батареи.
используйте изолированный провод для подключения шлейфов к клеммам аккумулятора TP4056.
Подключите землю/минус непосредственно между выходной площадкой TP4056 и входной площадкой MT3608.

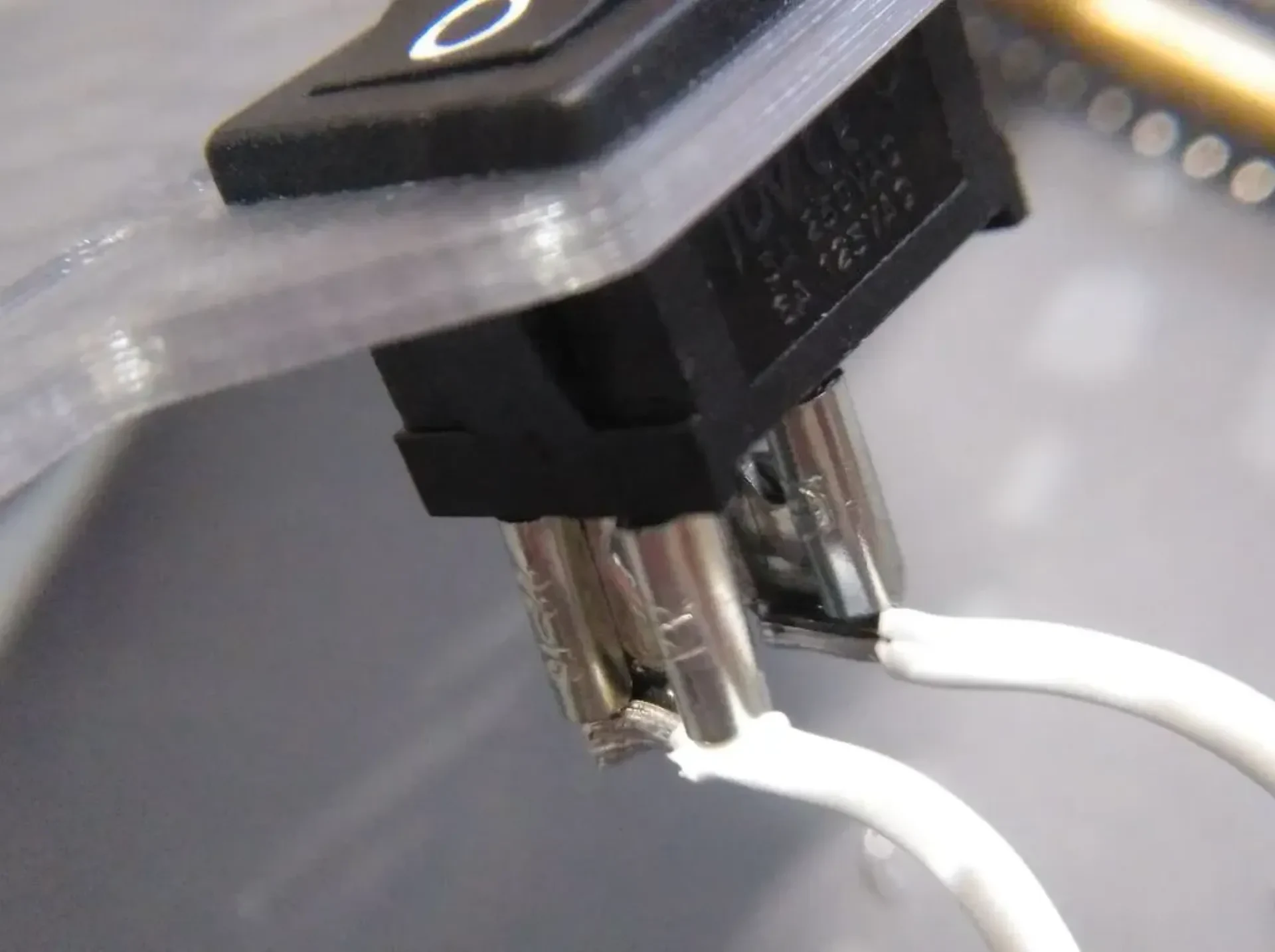

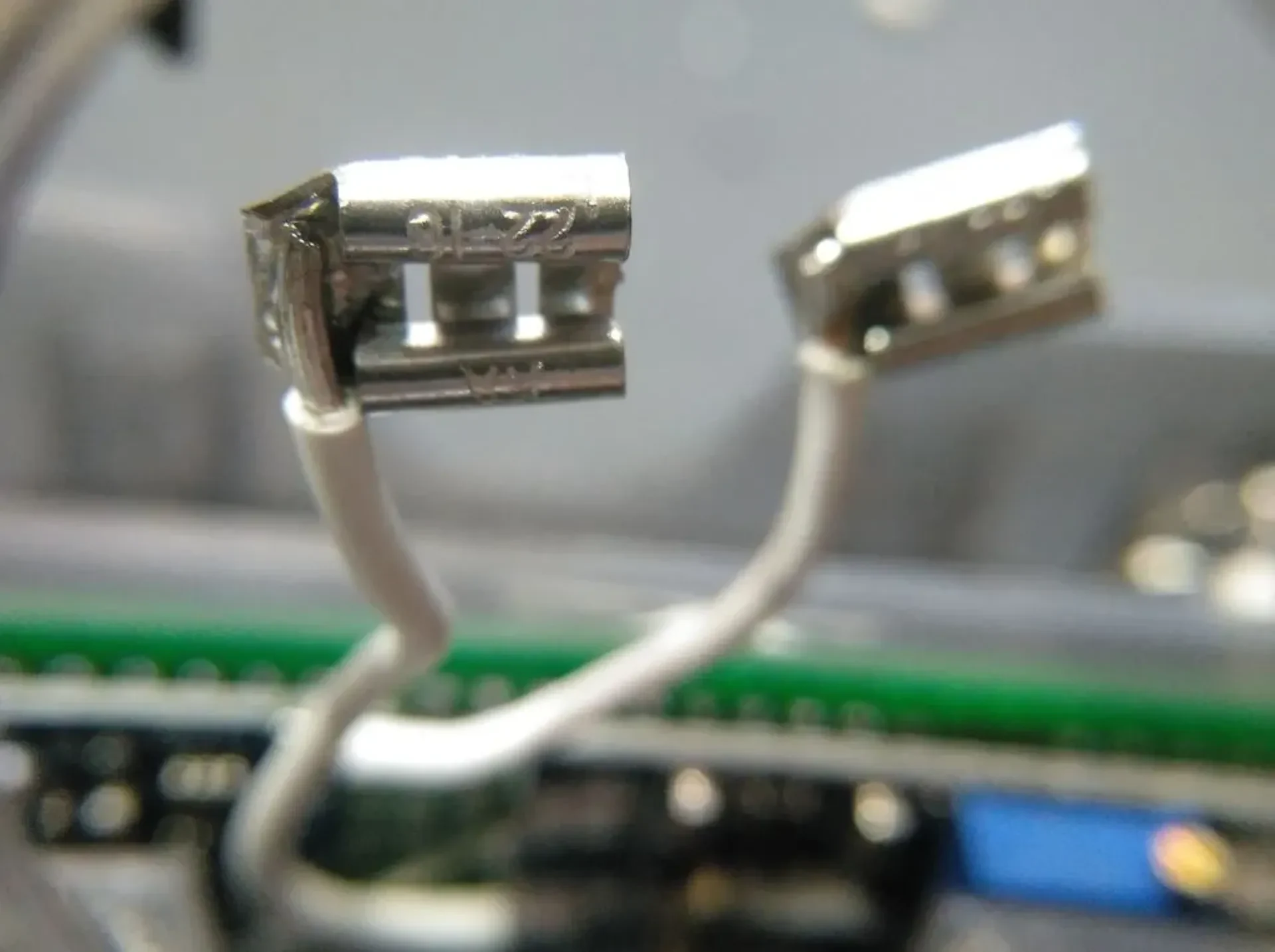

подключите плюс через выключатель. Можно сделать с обжимными разъемами 6,35 мм, если отрезать обжимную часть и припаять провода по линии разреза.
Настройки печати

Принтер:

ТронXY X5S

Плоты:

Не имеет значения

Поддерживает:

Не имеет значения

Разрешение:

Сопло 0,6 мм, высота слоя 0,25 мм.

Заполнение:

15%

Нить:

Универсальный бюджетный PLA

серый прозрачный
