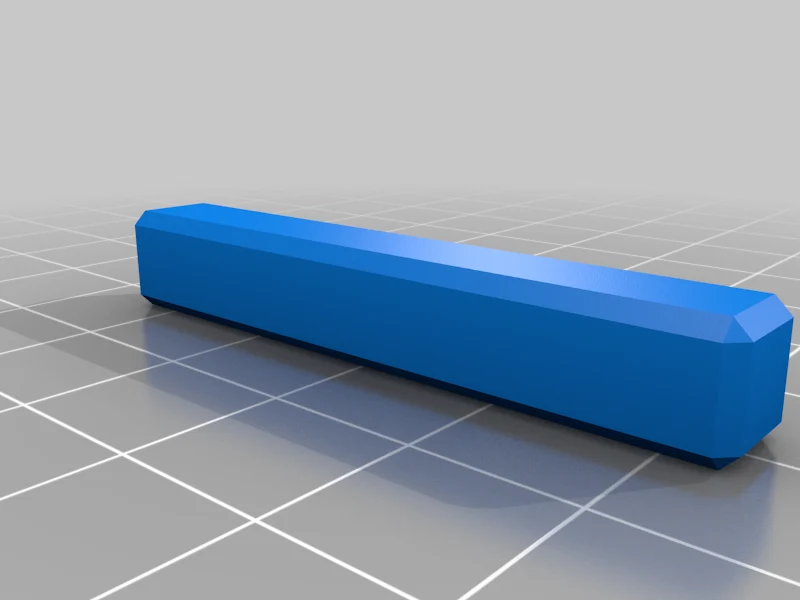

Выравнивающие штифты и блоки держателя батареи NESE 18650

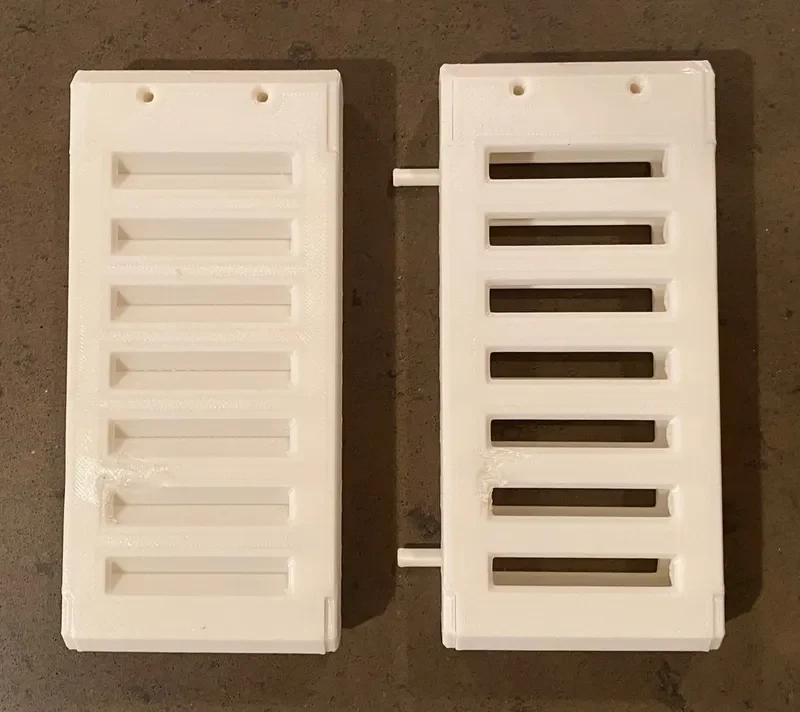

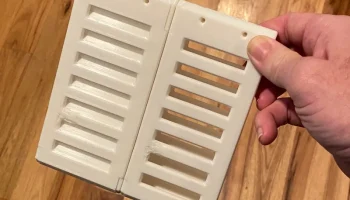

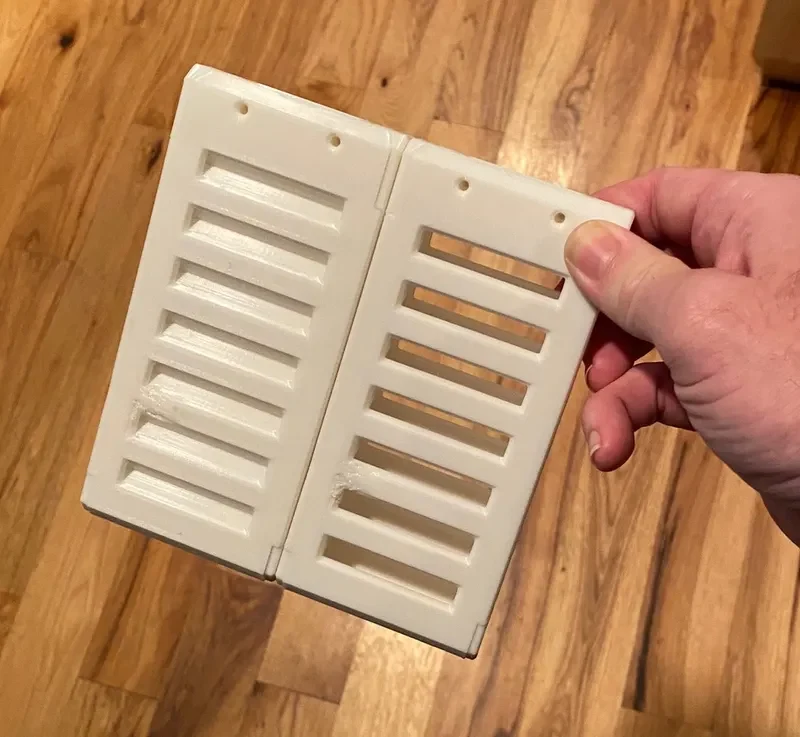

Вы можете распечатать их и использовать в качестве деталей для выравнивания, которые помогут организовать ваши аккумуляторные блоки. Они работают ТОЛЬКО с размерами и стилями держателей 18650.

Распечатайте столько изображений каждого, сколько вам нужно. Вам решать, хотите ли вы приклеить их к держателям на постоянной основе, склеить одну половину для разборки или не приклеивать вообще.

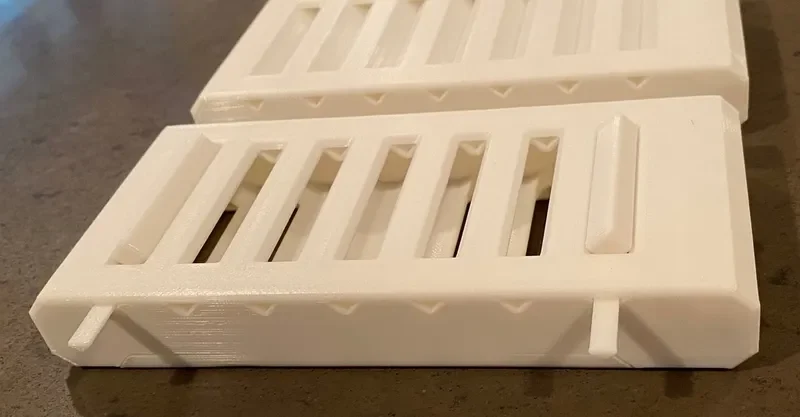

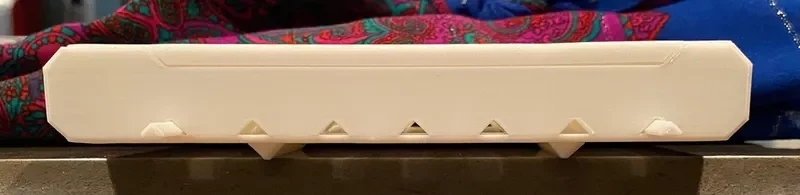

На последнем рисунке вы также можете видеть, что блоки можно использовать как подставки, так и для создания воздушного зазора для охлаждения.

Эти детали достаточно прочны, чтобы выровнять пакеты для сборки и стендовых испытаний, я бы не стал рассчитывать на них как на единственное средство крепления пакетов.

Я использовал рекомендованные NESE настройки печати держателя ячеек, просто изменил заполнение на 25%.

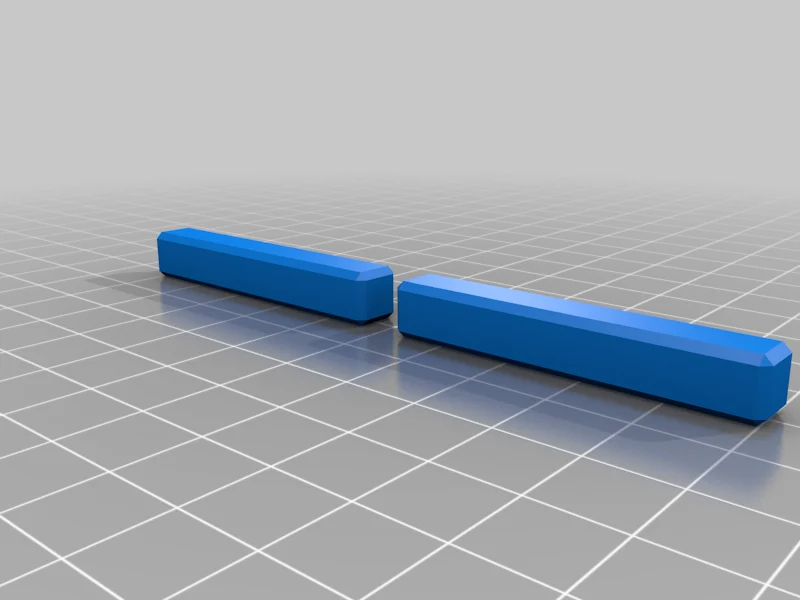

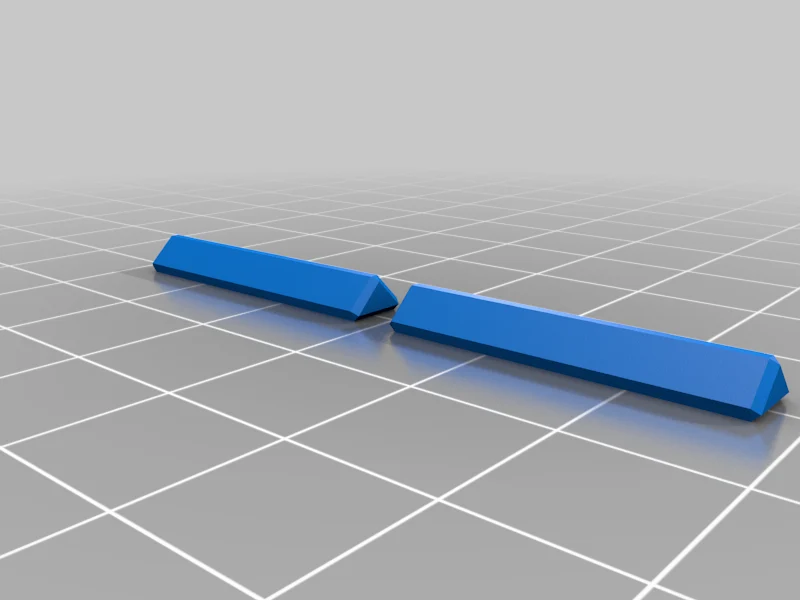

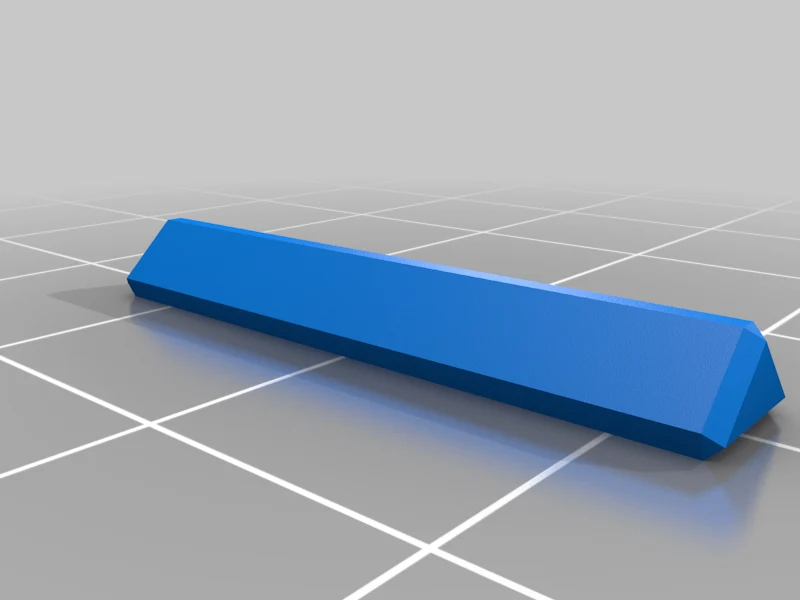

Модели состоят из одной или двух частей. Я рекомендую печатать как минимум две детали за раз, особенно треугольные булавки. Это дает дополнительное время для охлаждения детали и улучшает качество печати.

Они идеально подходят к моим держателям NESE, напечатанным на том же принтере, без подшивки. Возможно, вам придется или не придется немного изменить настройки печати или файл в зависимости от вашего принтера.
