Лампа НЛО, аккумулятор USB 18650

Батарейки

Источник:

www.printables.com

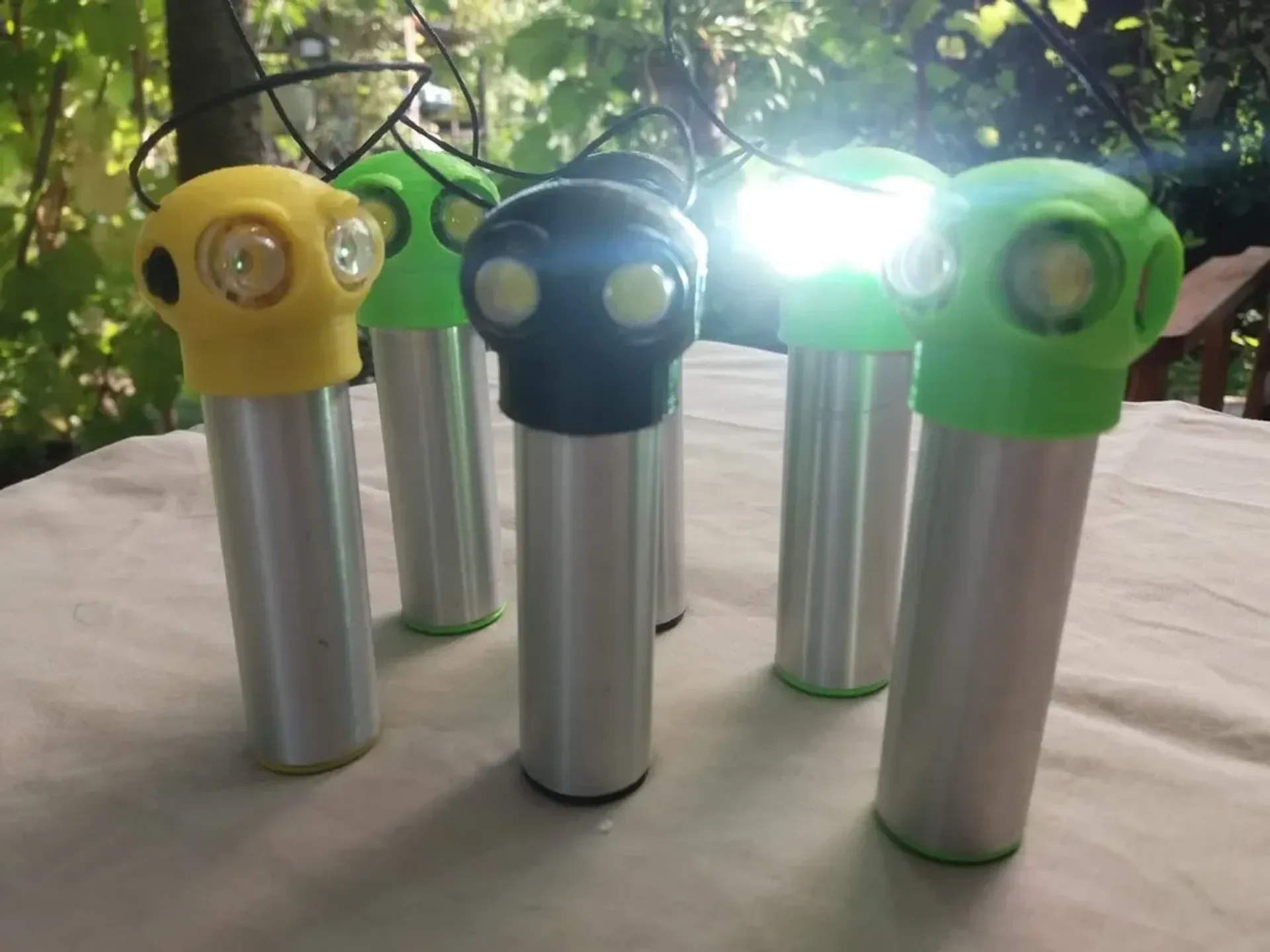

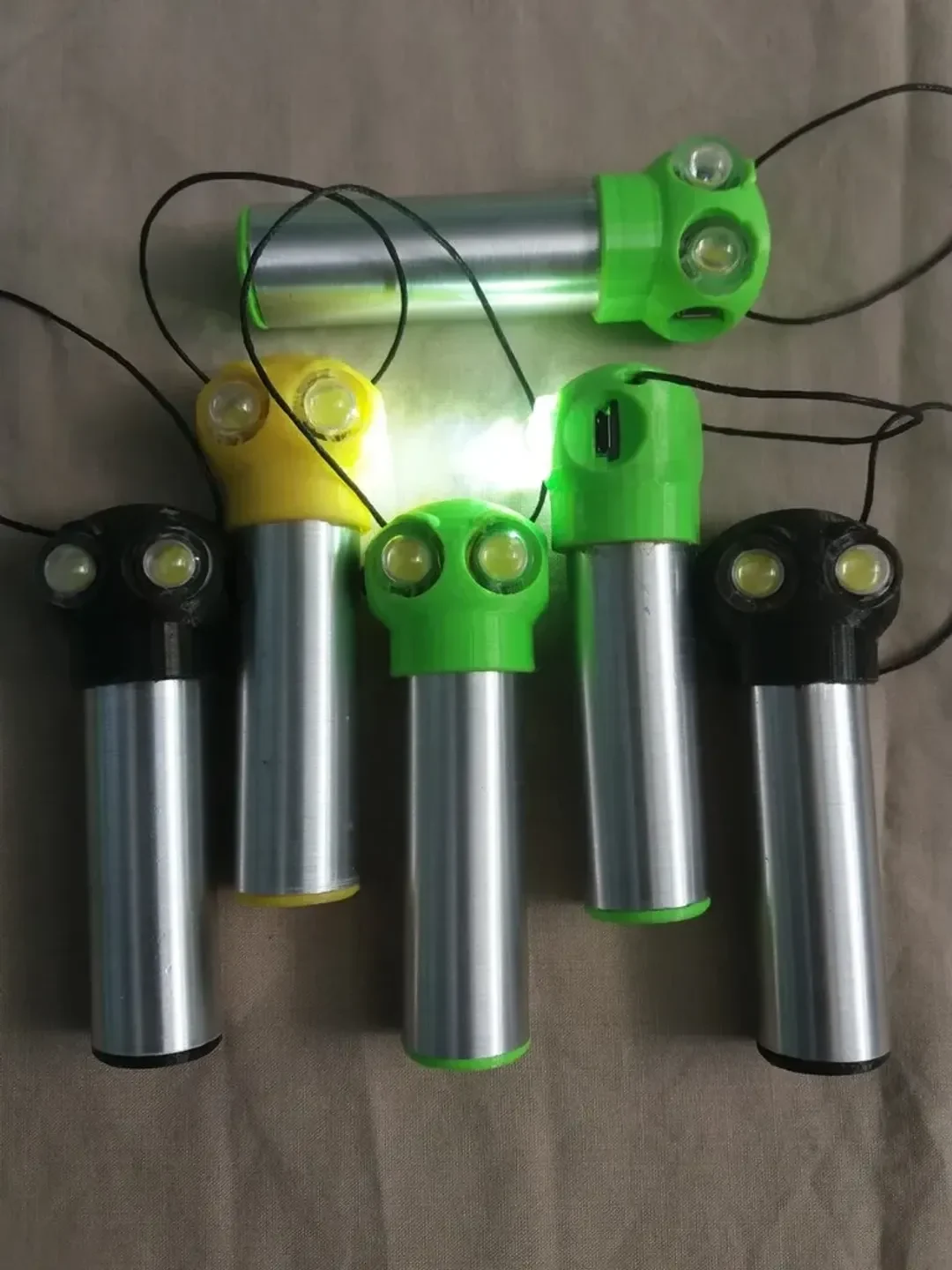

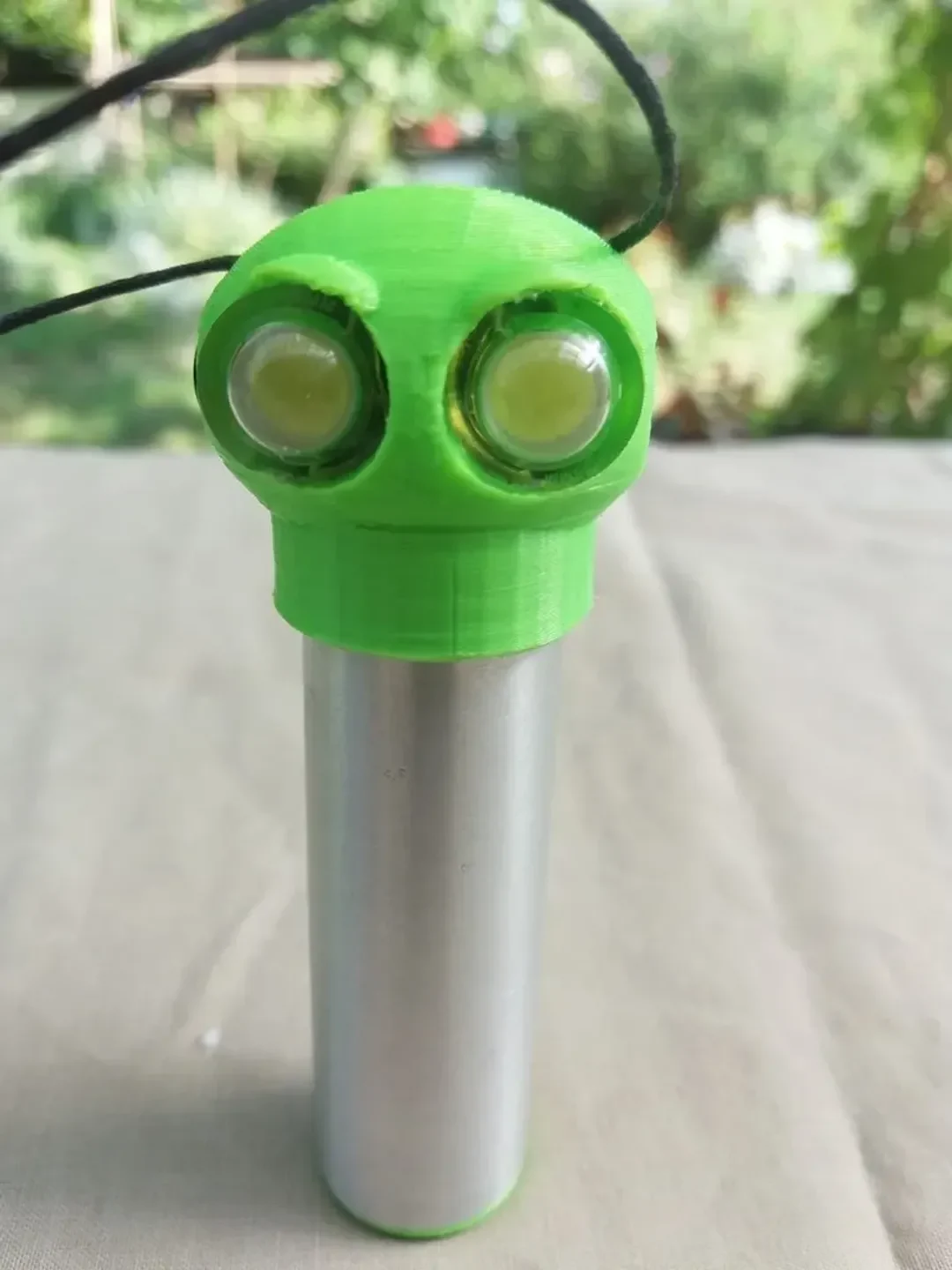

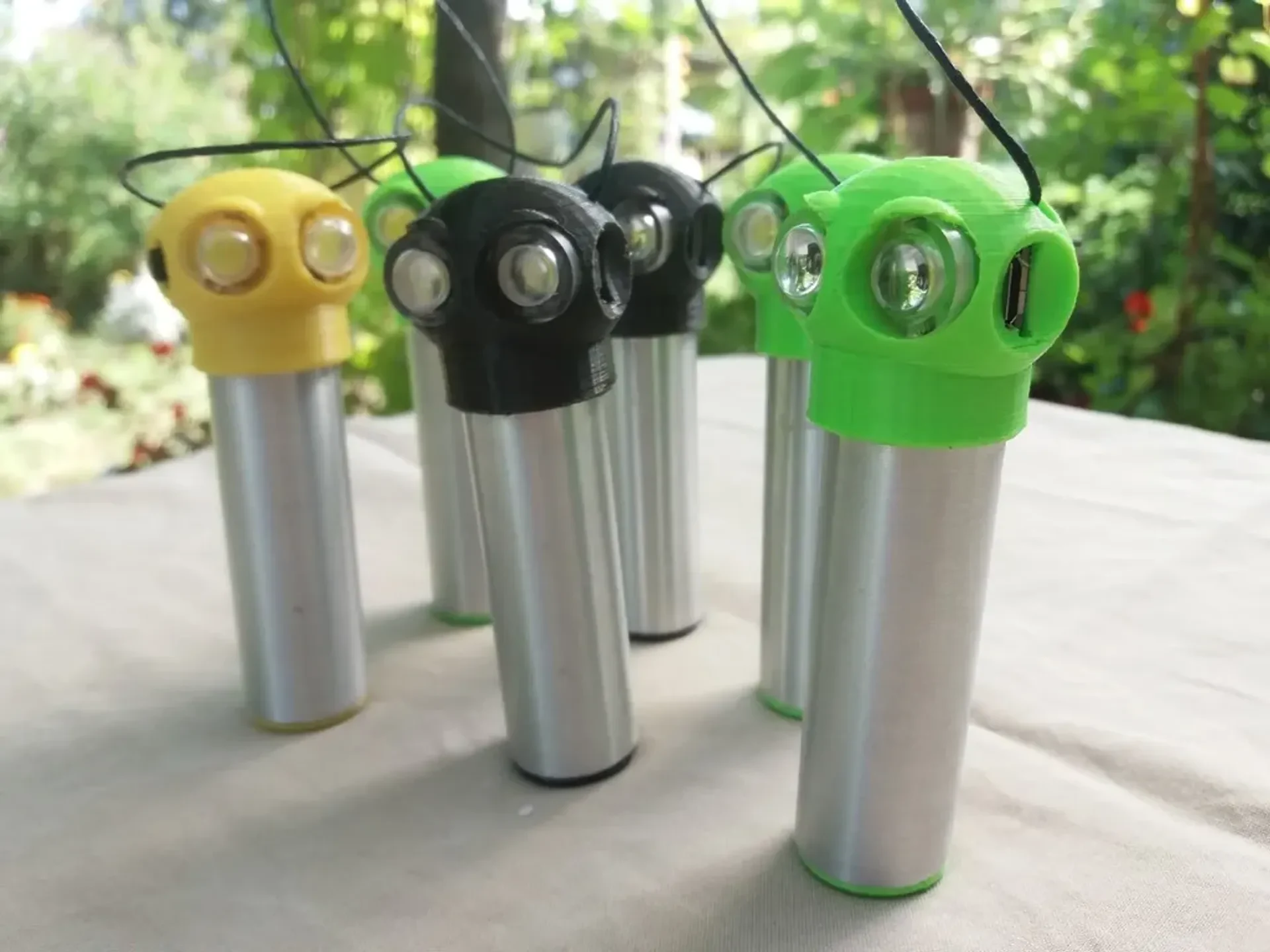

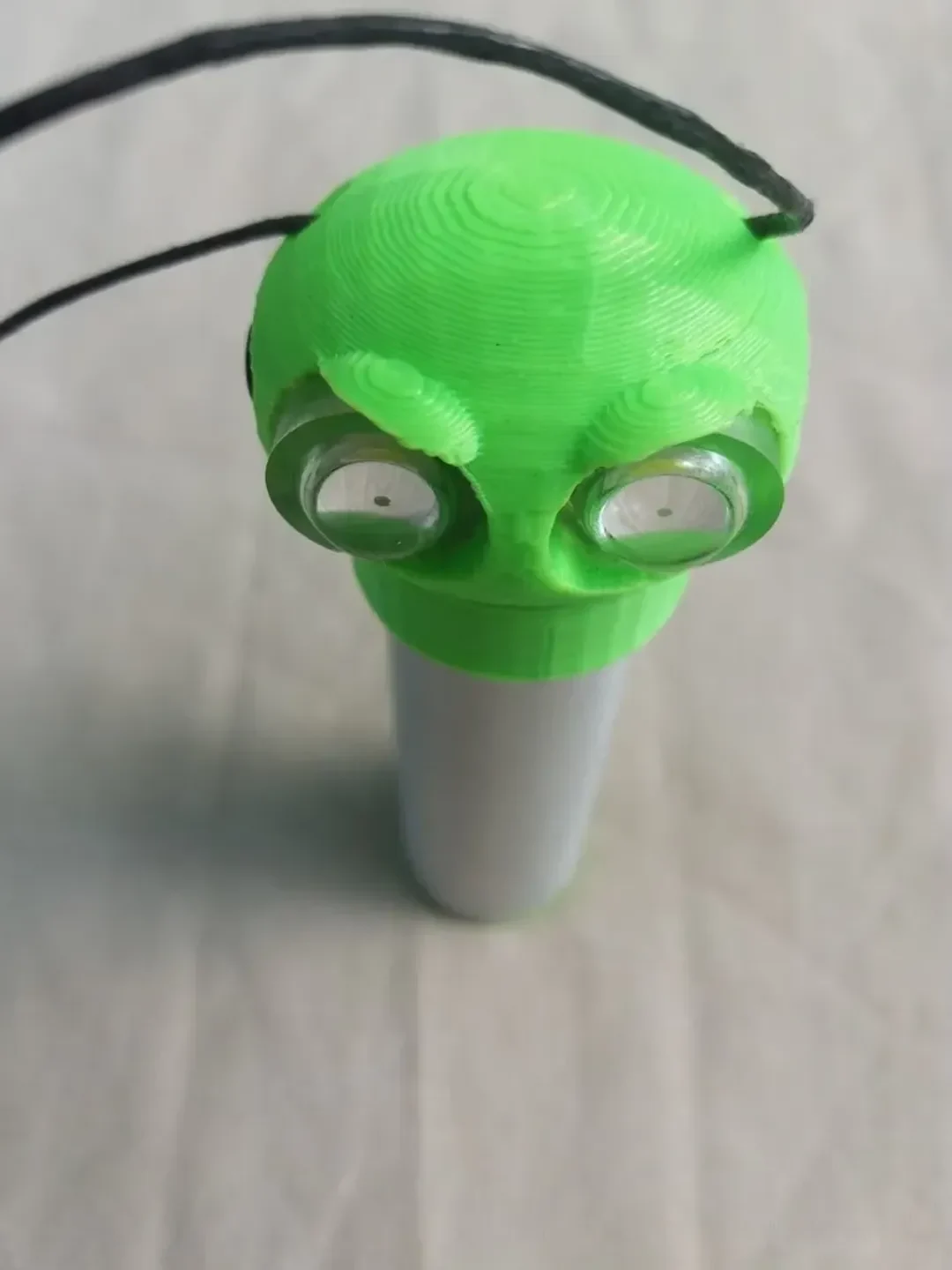

UFO светодиодная аккумуляторная лампа 18650 аккумулятор

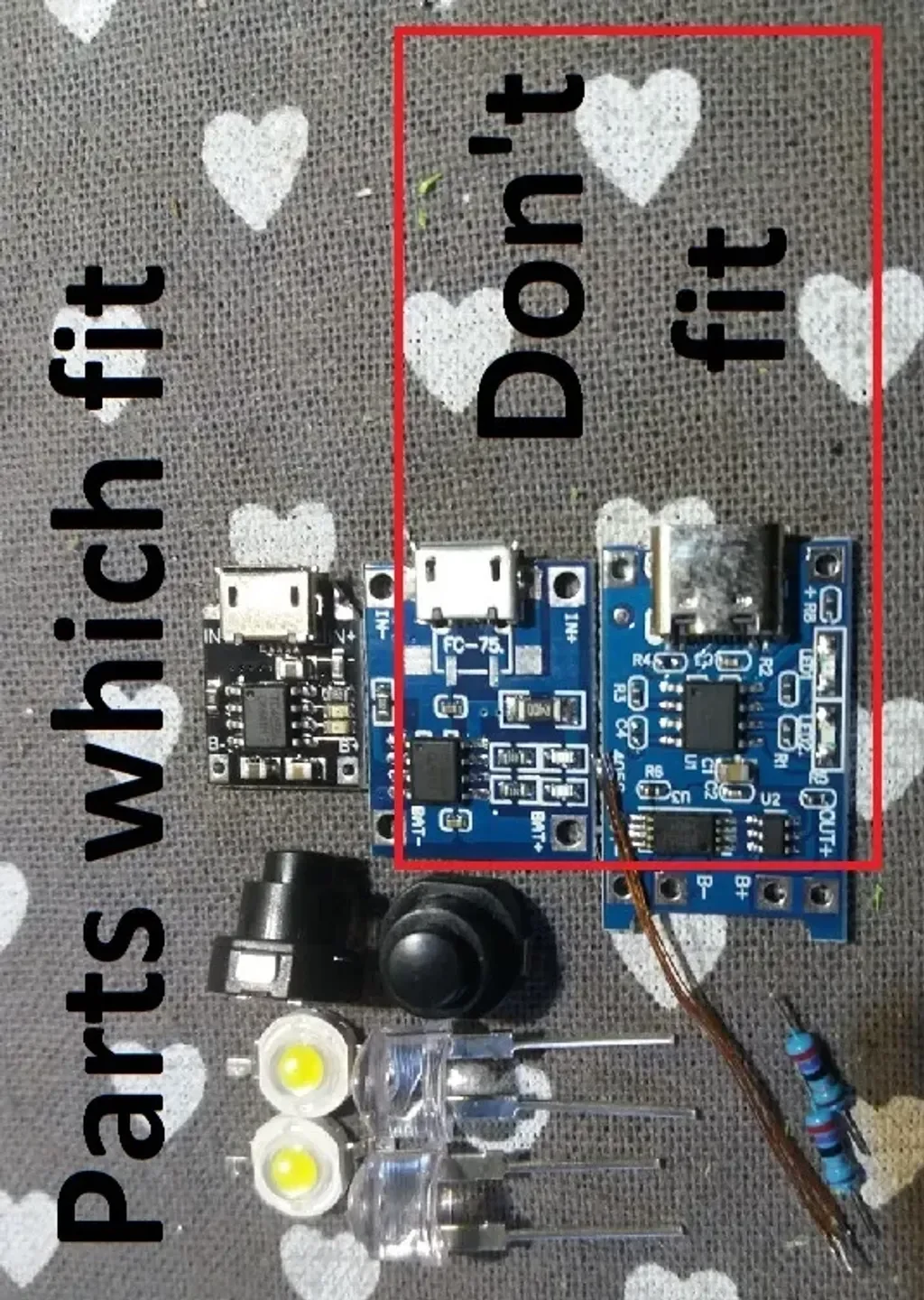

Детали: светодиоды мощности 1 Вт, линза 13 мм, аккумулятор 18650 (переработанный), резистор, переключатель фонаря круглый 8/12 мм, плата зарядного устройства TP4056 (маленькая версия).

отсюда https://www.aliexpress.com/item/32964995078.html?spm=a2g0o.store_pc_allProduct.8148356.3.162270b1aCVsCW)

Объектив: https://www.aliexpress.com/wholesale?catId=0&initiative_id=SB_20210907111148&SearchText=13mm+линза

Переключатель: круглый переключатель для фонарика 10x10 мм, Aliexpress

Светодиод: Мощность 1-3 Вт или солома 8 мм. Все в порядке, охлаждение не требуется.

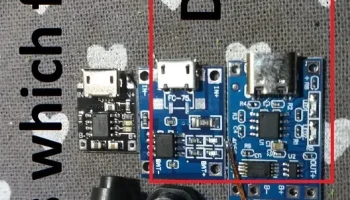

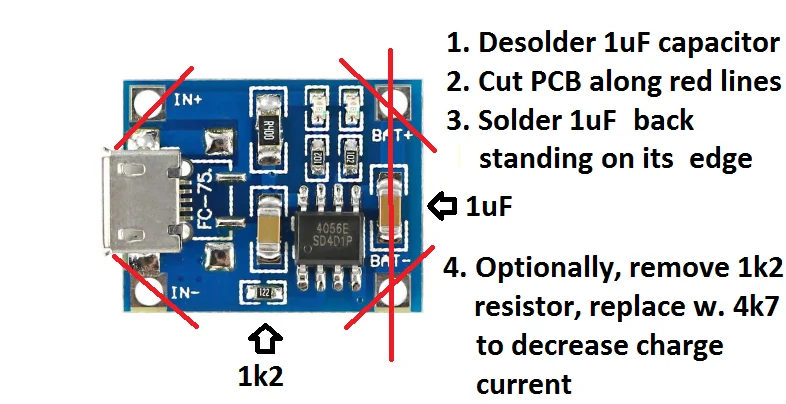

Если у вас есть только TP4056 размером 18х22 мм, обрежьте углы и перепаяйте конденсатор емкостью 1 мкФ. Однако это не проверено на соответствие.

Для поддержки 3D-печати используйте. Очистите отверстие переключателя диаметром 8 мм с помощью ступенчатог�� сверла. Очистите отверстие печатной платы USB и проверьте, подходит ли деталь.

Трубка: лучше всего использовать алюминиевый опорный столб диаметром 22 мм или 20 мм, но вы также можете напечатать его на 3D-принтере. Вращайте трубку (дрелью или токарным станком), шлифуя поверхность.

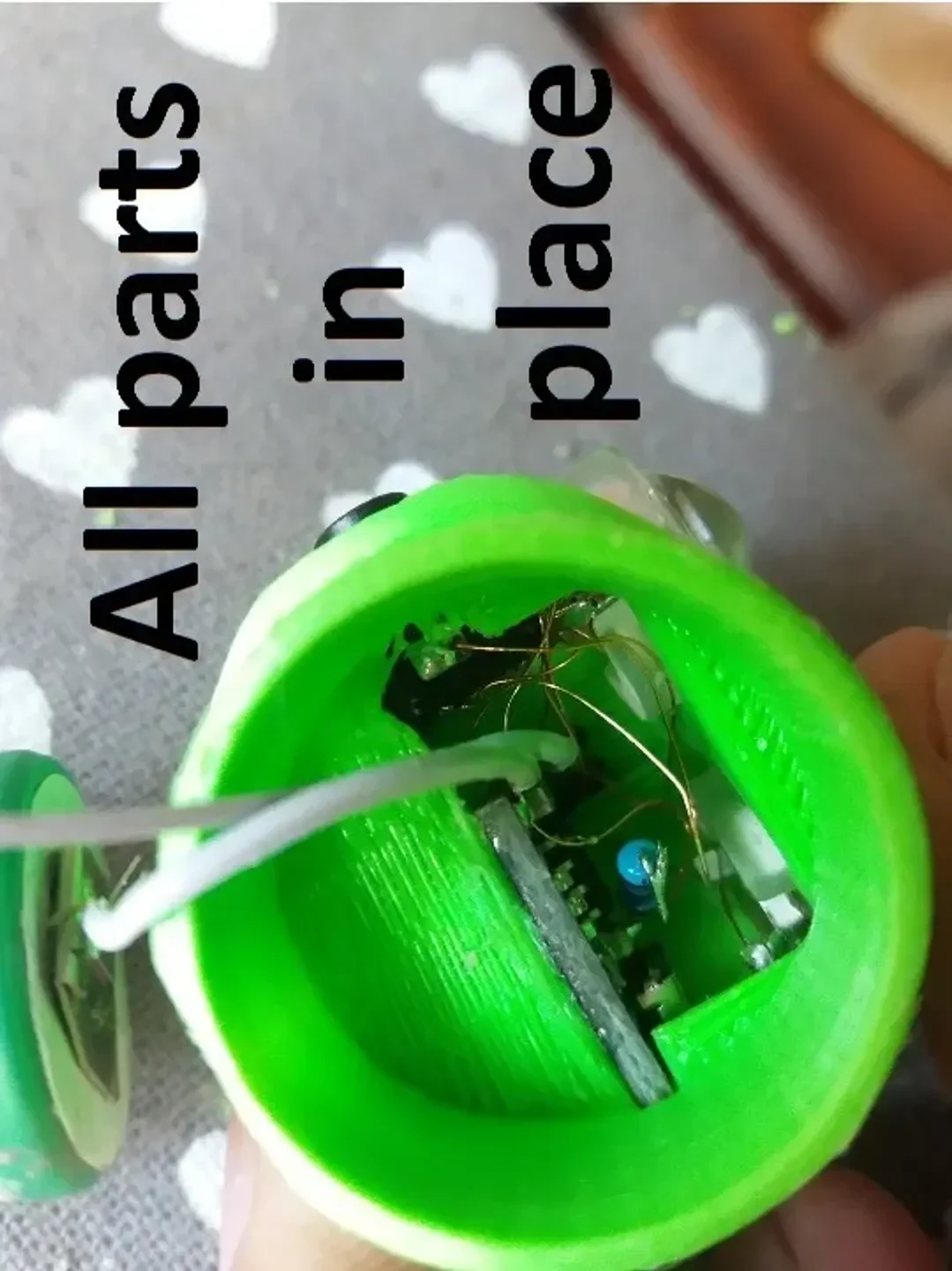

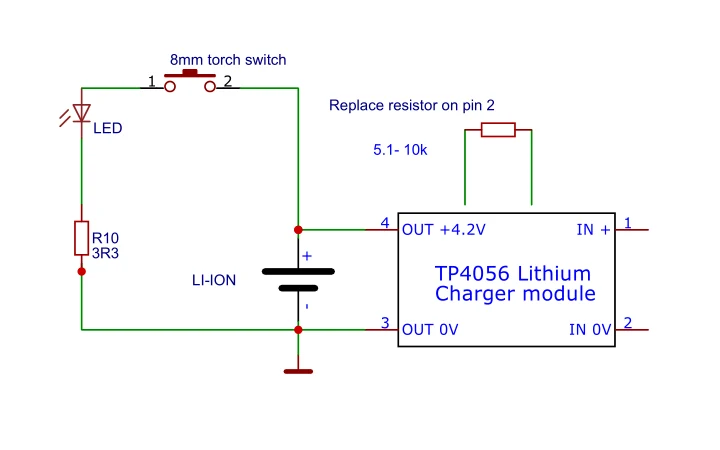

Соедините детали, кроме аккумулятора, эмалированным проводом диаметром 0,25 мм. 2 светодиода подключены параллель��о + сторона идет к переключателю, — сторона к резистору 2,7R, припаянному к плате зарядного устройства. Во время пайки удерживайте переключатель вместе с помощью заколки для волос. Проверьте работу, запитайте цепь от зарядного устройства. Протяните шнурок, завяжите узел. Вставьте (приклейте) электронику в голову в следующем порядке: переключатель, глазки, плата зарядного устройства, линзы. Еще раз проверьте работоспособность и подключите аккумулятор тонким изолированным проводом. Изолируйте концы аккумулятора малярным скотчем, это также предотвращает дребезжание в трубке. Приклейте алюминиевую трубку на место.

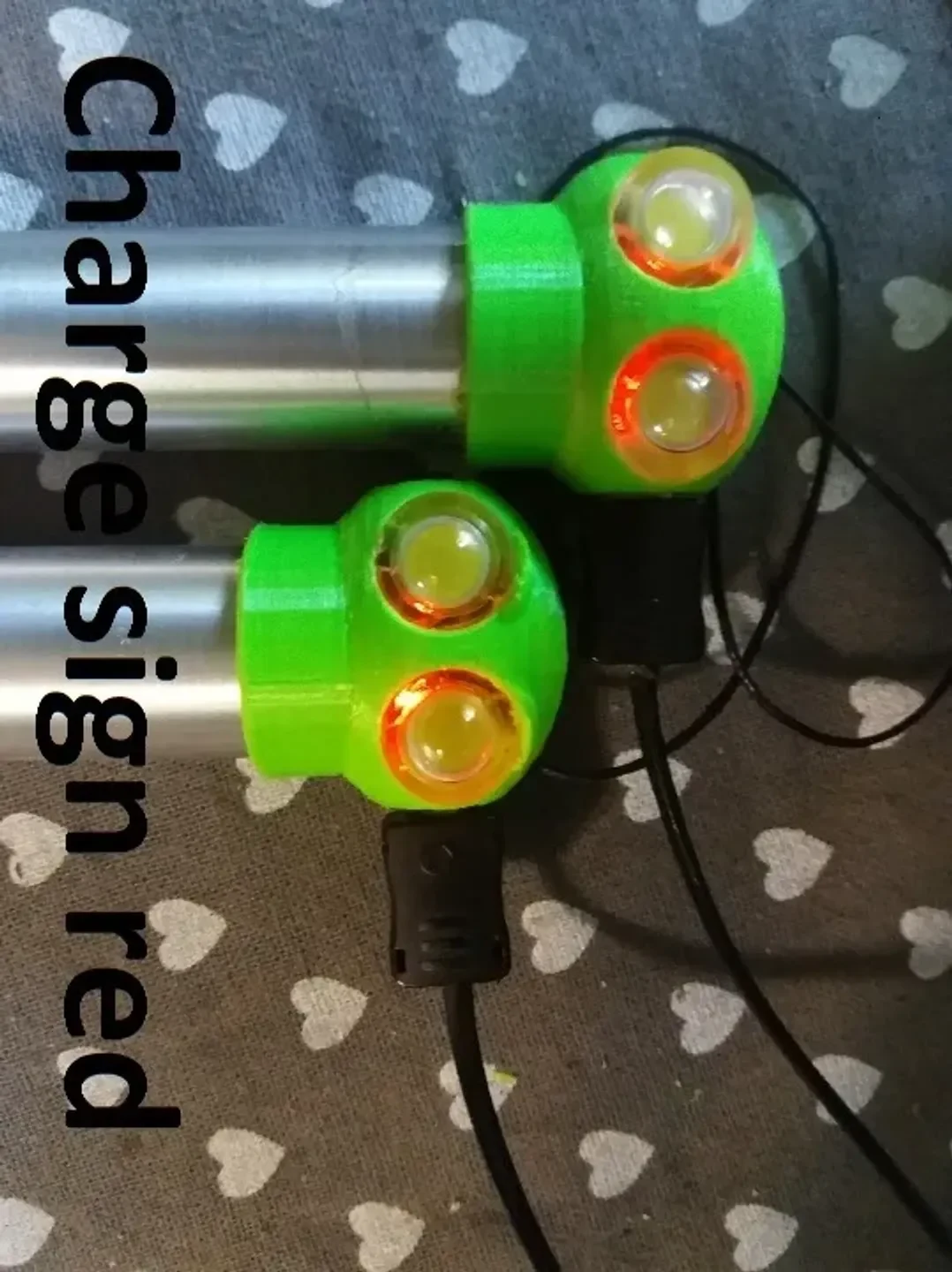

Ожидайте 8-12 часов непрерывного света после полной зарядки.

Настройки печати

Бренд принтера:

Анет

Принтер:

А8

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм
