Освещенный и перезаряжаемый Lithophane/LithoBox с батаре...

Это мой первый дизайн и загрузка.

Это литофановый ящик с питанием от батареек и диммером, который я спроектировал в Tinkercad.

Он рассчитан на литофан размером 100х100х3мм.

Для каркаса я использую опору для дерева.

Для крышки использую обычную подставку. Он нужен для отверстий для винтов и стоек, куда вставляется USB-конвертер.

Список деталей:

Диммерный переключатель: https://www.amazon.de/gp/product/B07RHMMM9W/ref=ppx_yo_dt_b_asin_image_o00_s00?ie=UTF8&psc=1

USB-конвертер Powerbank: https://www.amazon.de/gp/product/B07YWSMKVN/ref=ppx_yo_dt_b_asin_image_o04_s01?ie=UTF8&psc=1

Переключатели (опционально) https://de.banggood.com/20pcs-SS12D00G3-2-Position-SPDT-1P2T-3-Pin-PCB-Panel-Mini-Vertical-Slide-Switch-p-1000847.html?rmmds=myorder&cur_warehouse=CN

Светодиодная лента (с ре��улируемой яркостью): https://www.amazon.de/gp/product/B09F33GZDC/ref=ppx_yo_dt_b_asin_title_o05_s00?ie=UTF8&psc=1

Вам также понадобится аккумулятор 18650 и винты 2xM2.

Для преобразователя вам придется отпаять большой USB-выход от печатной платы.

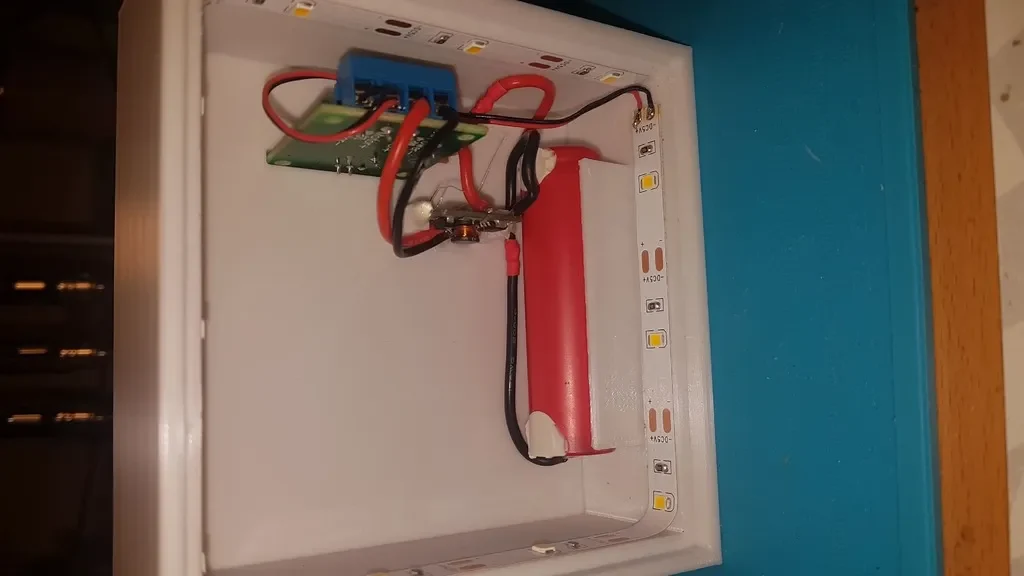

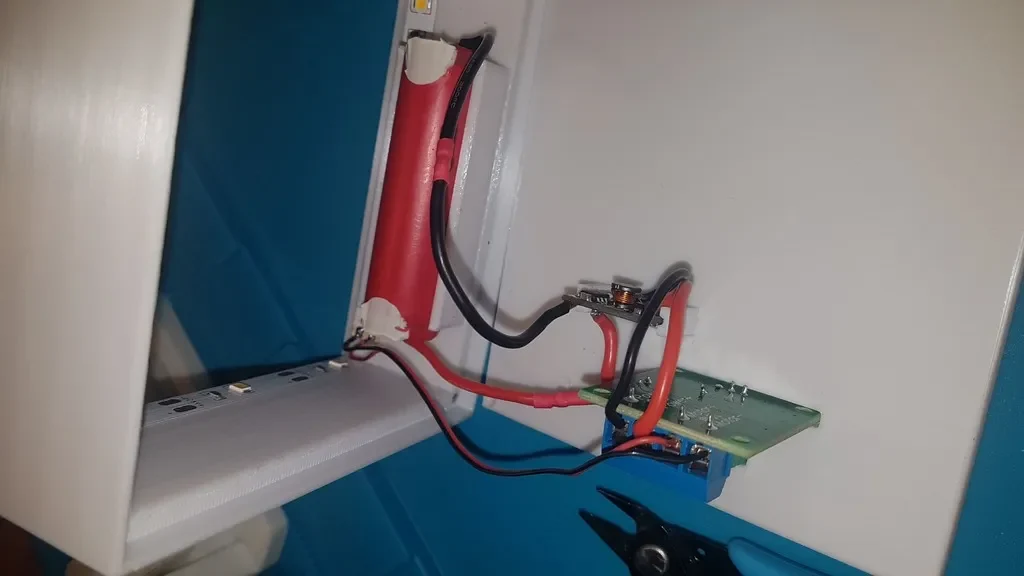

Припаяйте 18650 к контактам B+ и B- преобразователя. Затем припаяйте 2 провода от выходов out+ и out- (которые находятся под большим выходом USB) к портам питания диммерного переключателя.

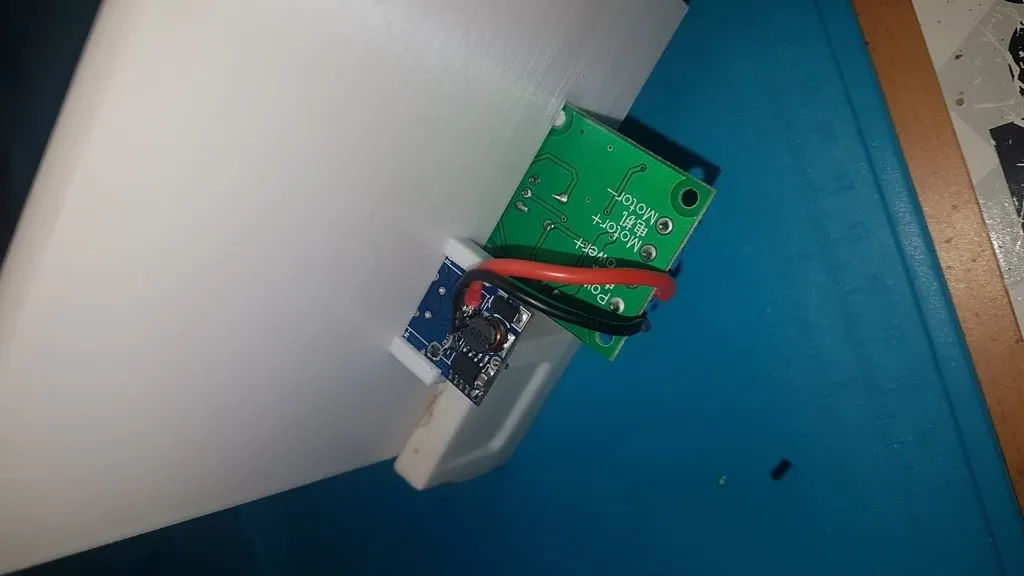

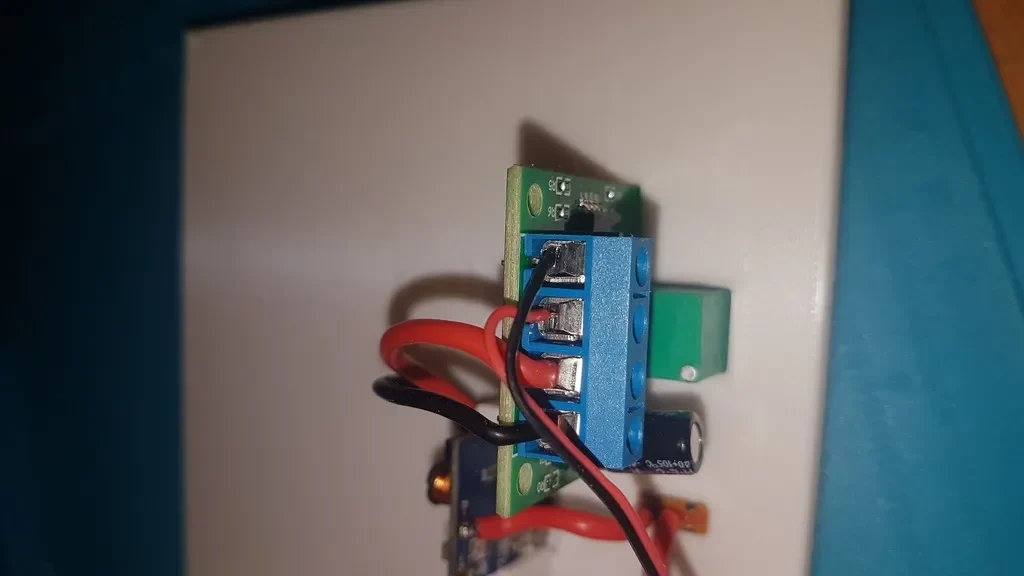

Теперь припаяйте 2 провода к светодиодной ленте и прикрутите их к моторпортам диммера. Закрепите конвертер горячим клеем.

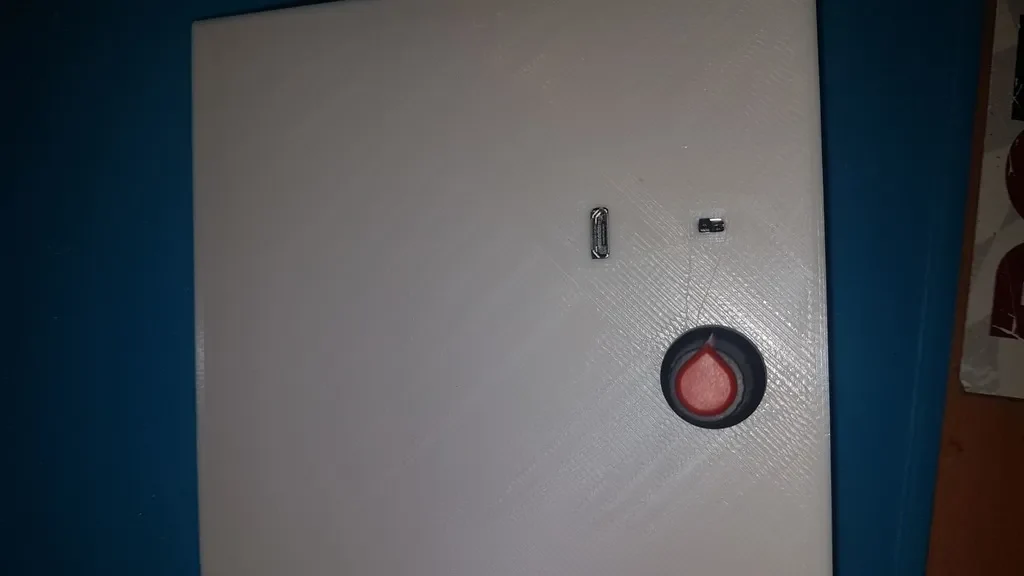

Маленький переключатель не является обязательным, поскольку в диммерный переключатель встроен переключатель.

Вам также необходимо отшлифовать крышку и литофан, чтобы они поместились в раме (ее бедро).

Закрутите крышку и приклейте (или запрессуйте) литофан с другой стороны.

БУМ, готово!

Настройки печати

Принтер:

Совол Св01

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,3

Заполнение:

20%

Нить:

Geeetech / Giantarm НОАК

Белый

Категория: Искусство
