Беспружинный двойной держатель 18650 (с зарядным модулем)

Я работаю над проектом, в котором хочу обеспечить питание некоторых Wemos D1 mini, используя 18650, в течение нескольких часов. Я купил на Amazon несколько держателей для батареек, но они были ужасными — сделаны дешево, а форма была настолько плотной, что пружина не могла подтолкнуть батарею к положительному контакту. Вместо этого я пошел дальше и разработал эти держатели для батарей.

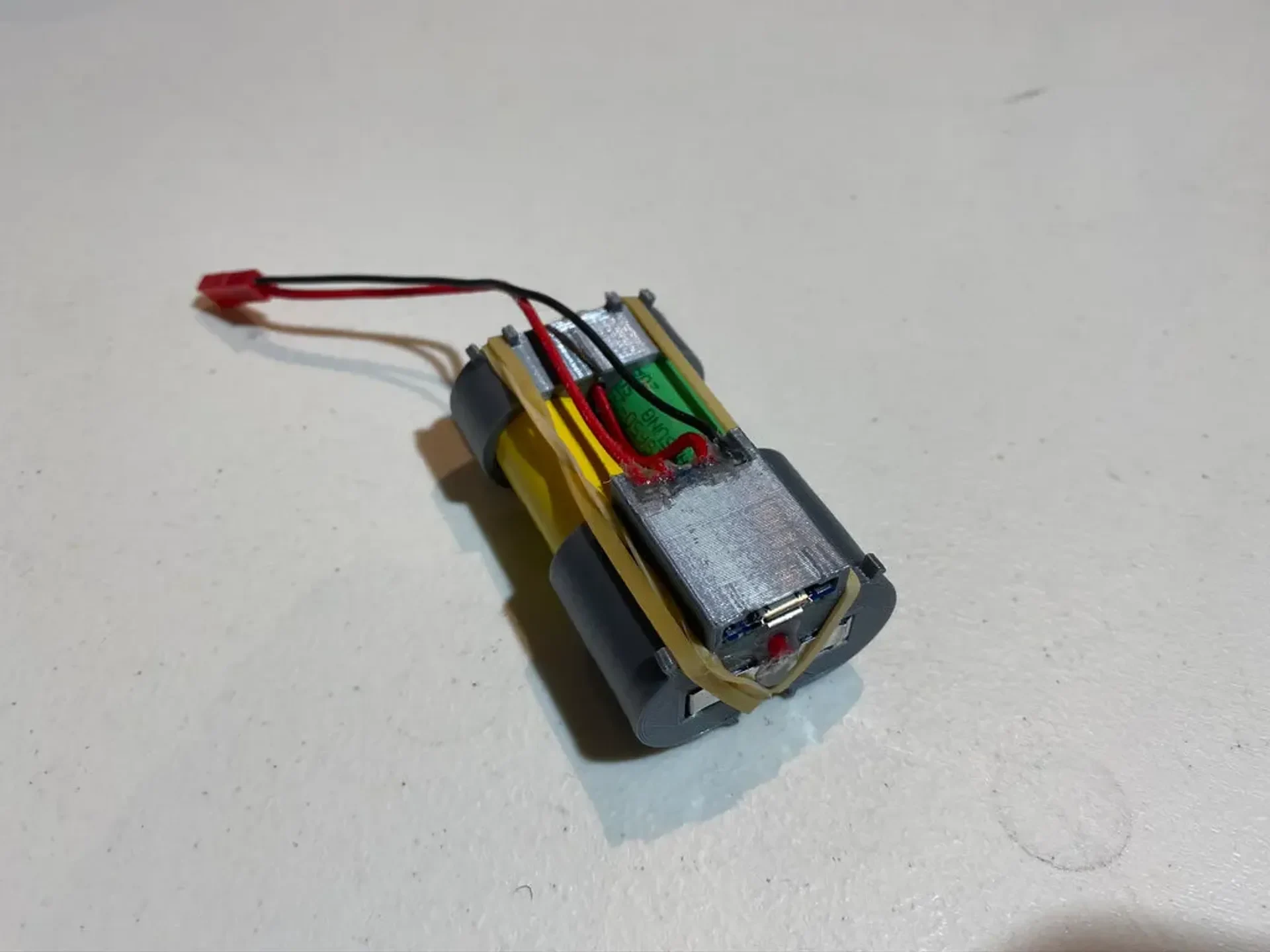

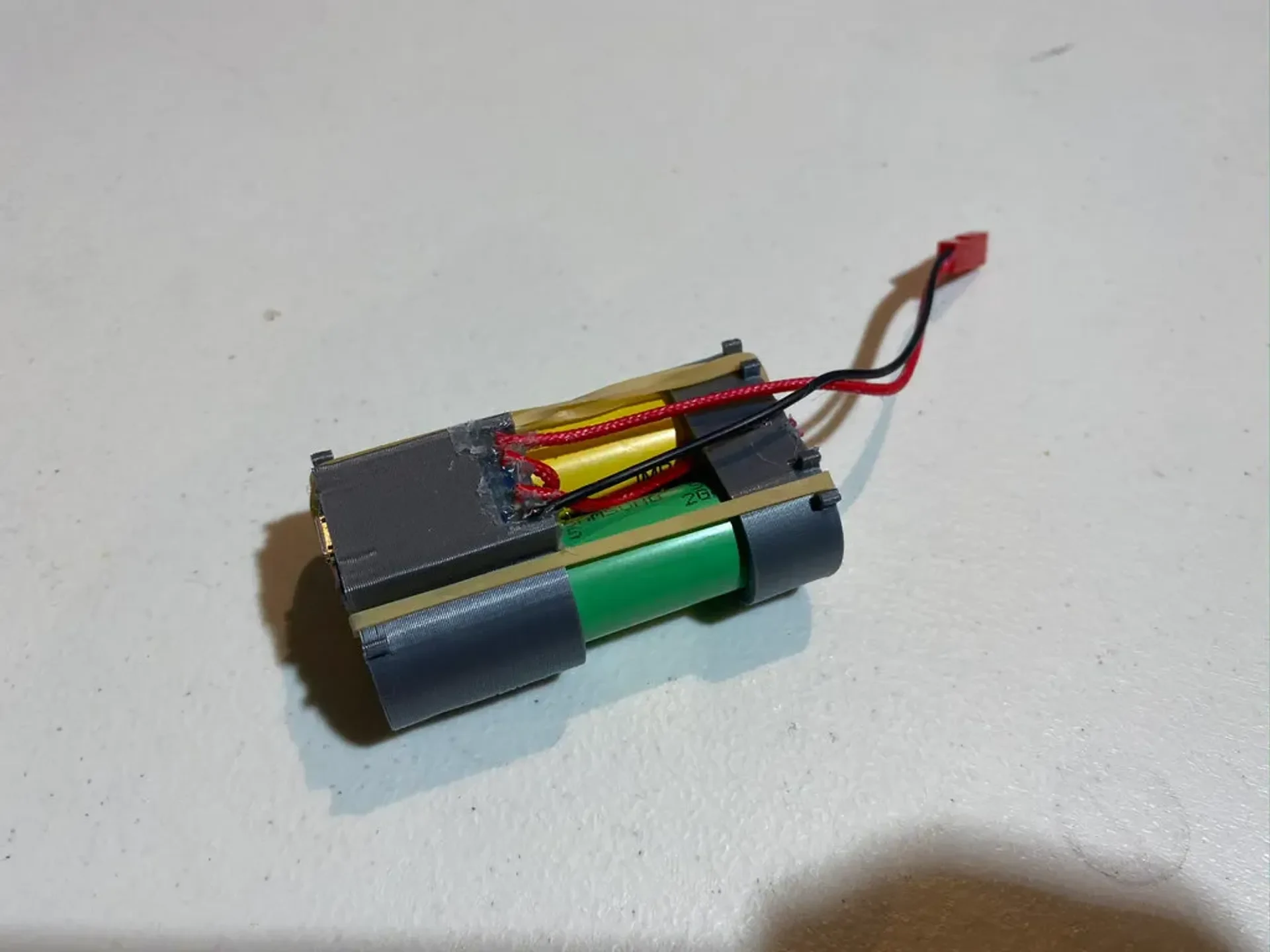

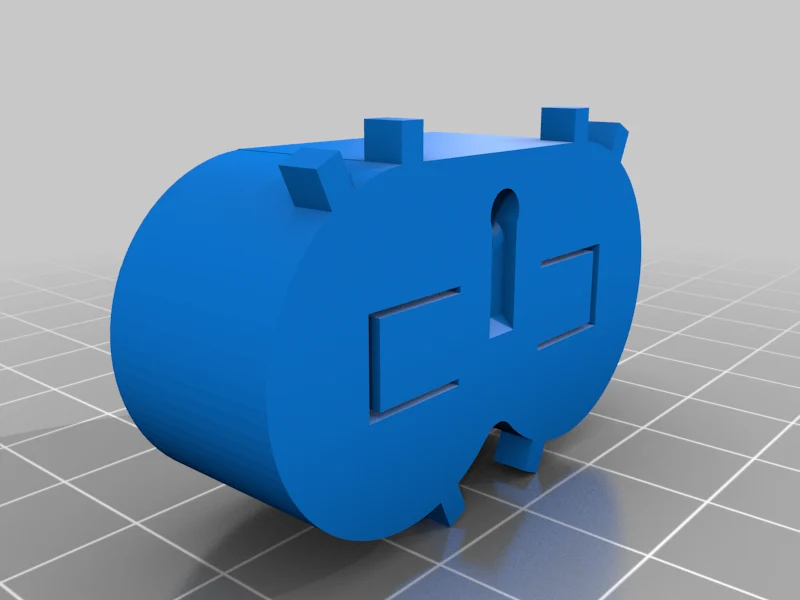

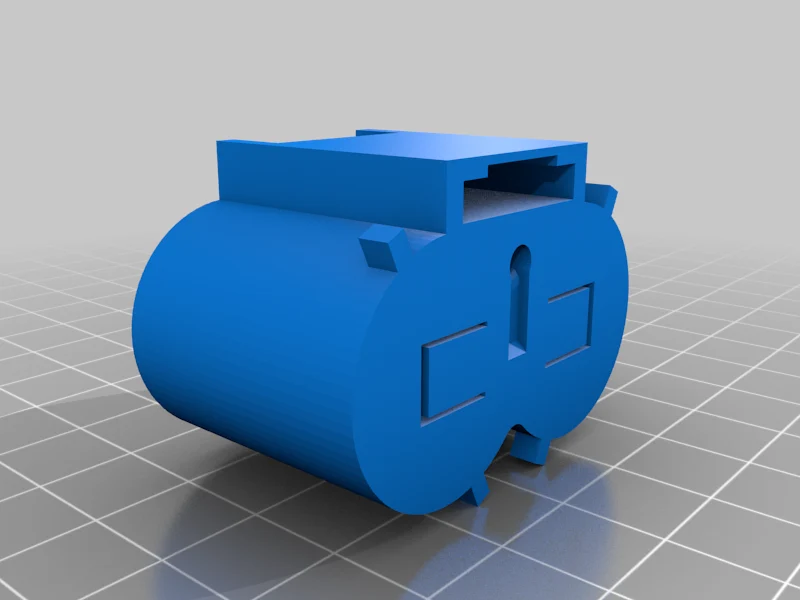

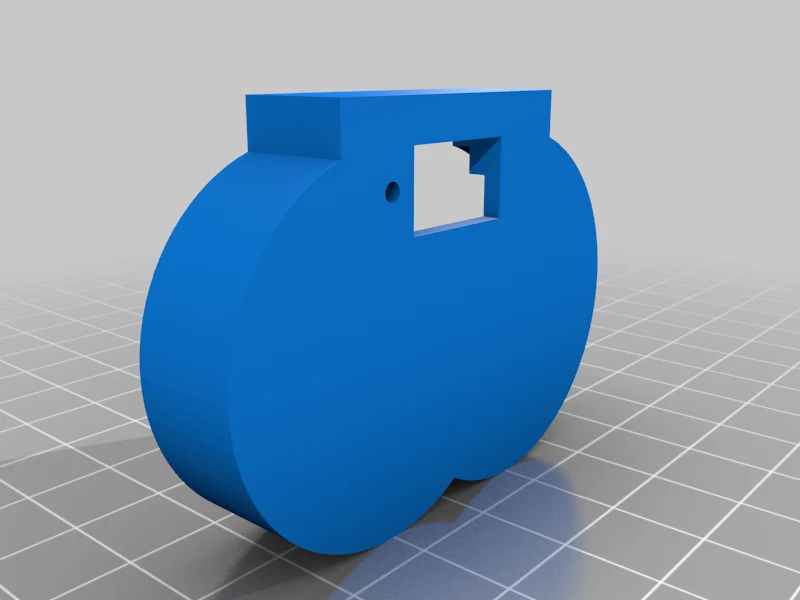

Конструкция проста: верхняя крышка имеет прорезь для модуля зарядки/защиты, а нижняя — только для аккумуляторов. В качестве выводов вы используете простую проволочную проволоку (часто используемую в индивидуальных солнечных батареях). Для каждого конца будет использовано 52 мм проволоки диаметром 5 мм. Согните проволоку на расстоянии 12 мм с каждого конца и вставьте ее в колпачок, затем загните вокруг фиксаторов. Вставьте резиновые ленты в выемки на верхней и нижней части держателя, чтобы натянуть язычки на выводы аккумулятора.

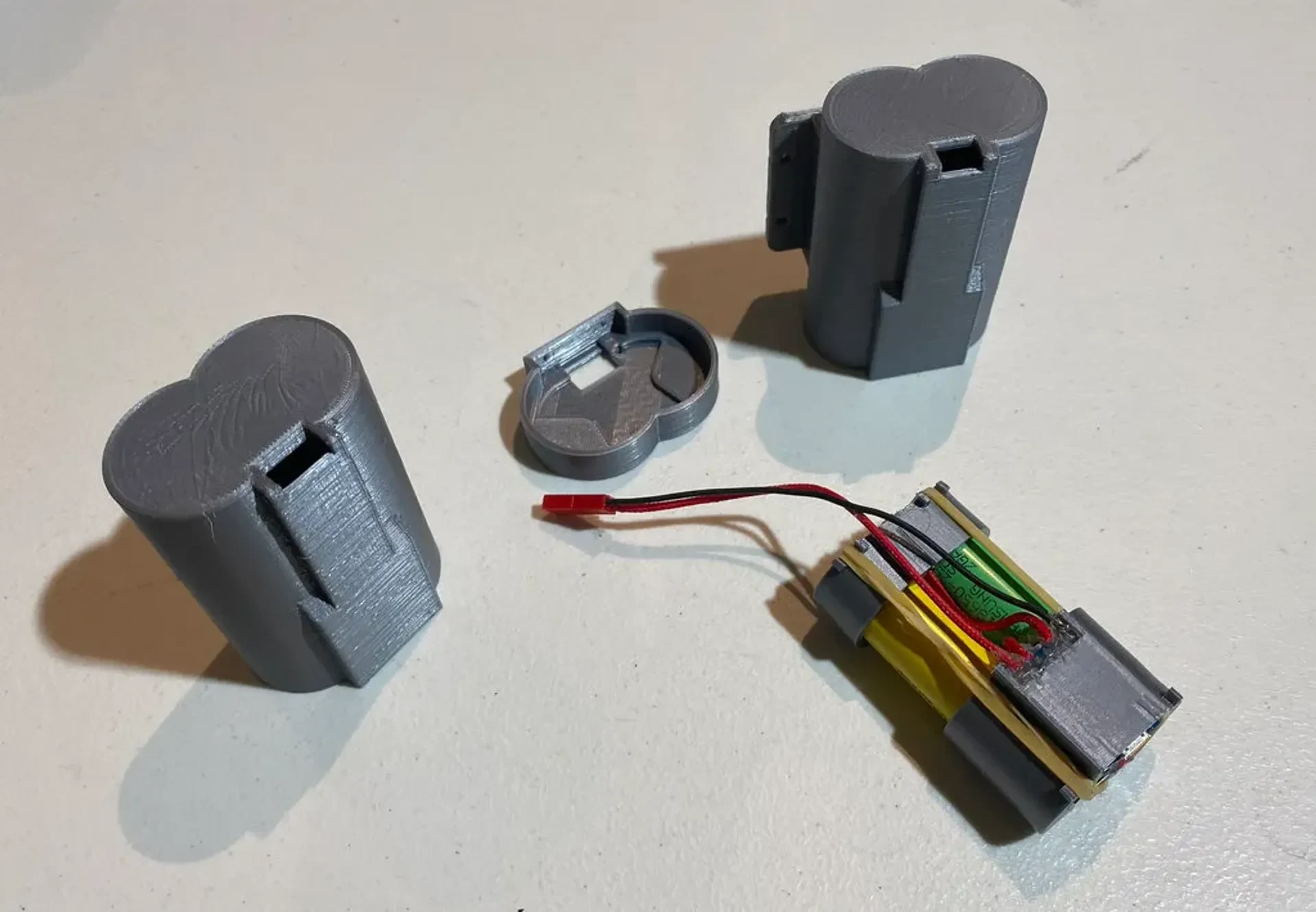

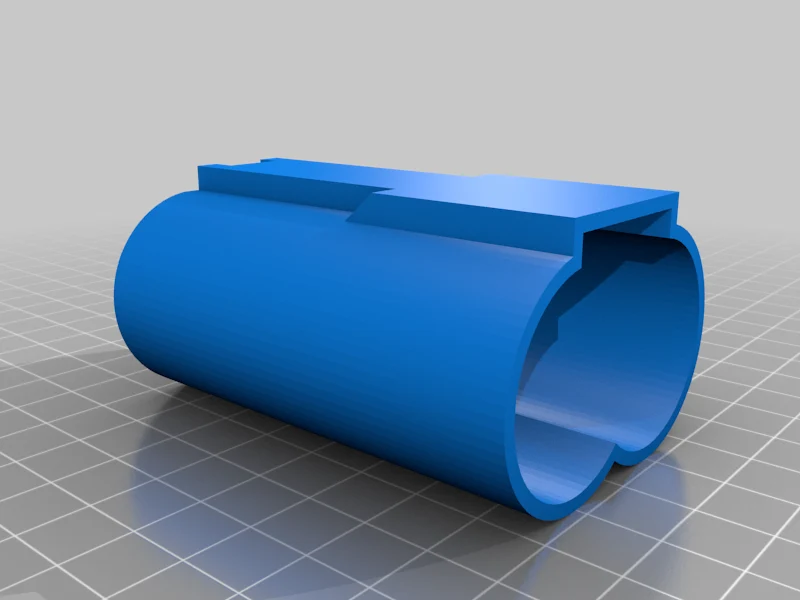

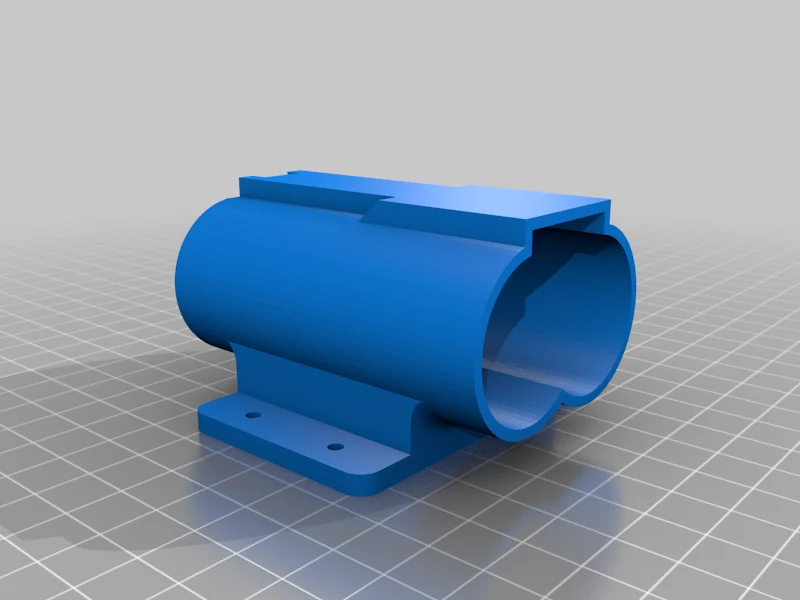

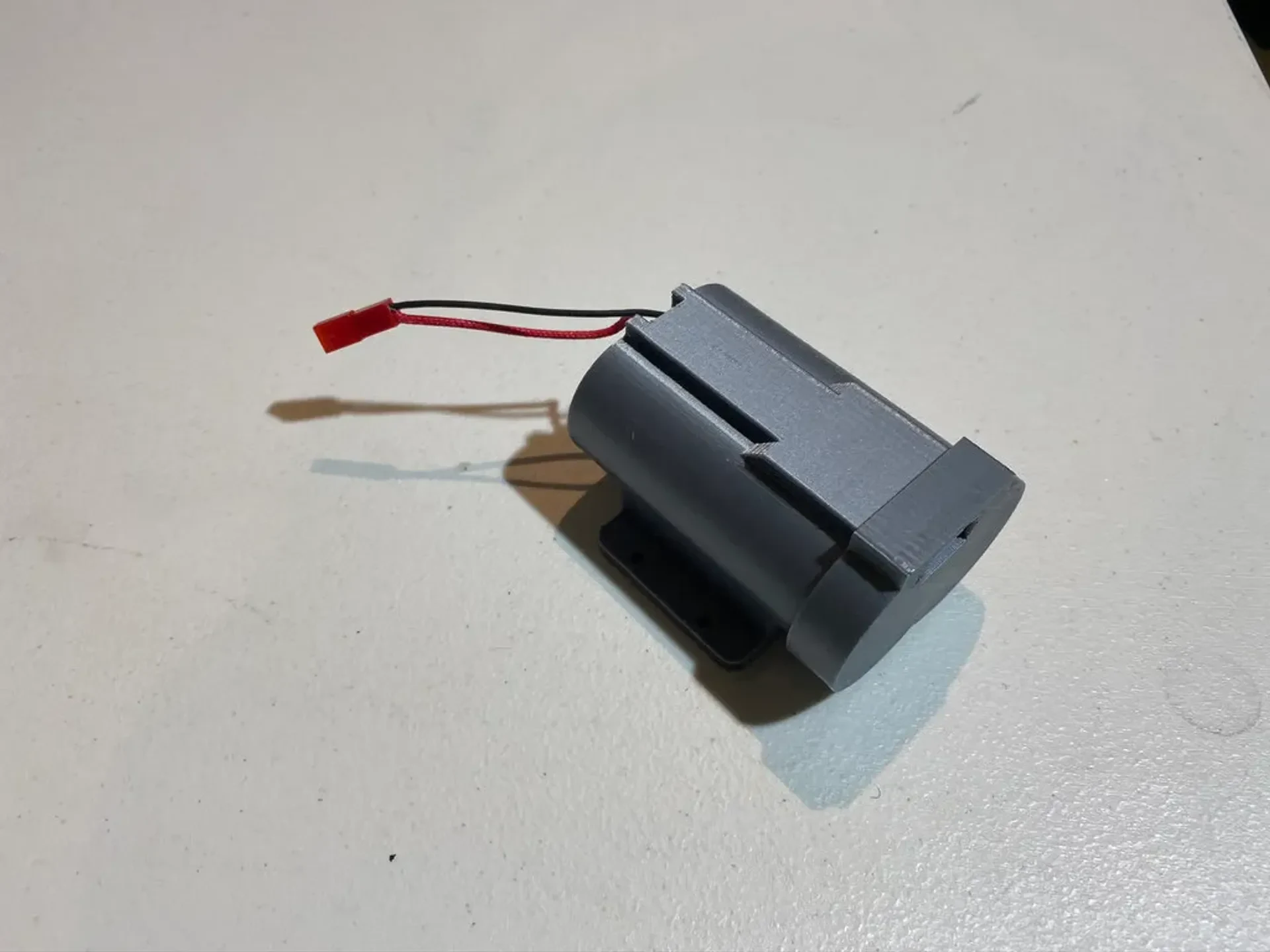

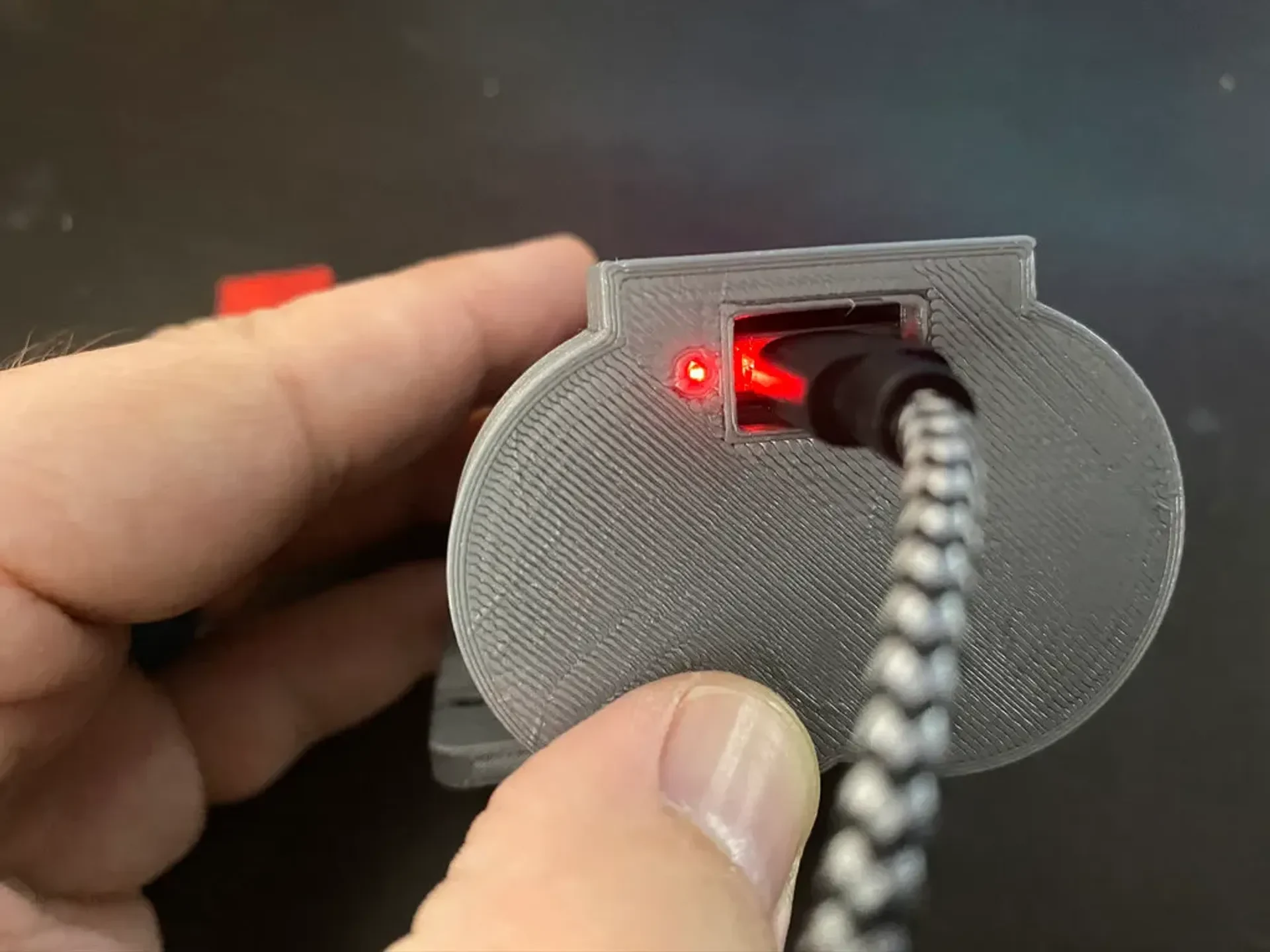

Модуль зарядки/защиты кажется довольно распространенным, и я дал ссылку на те, которые использую, ниже. Модуль должен входить в слот довольно плотно. Я использовал горячий клей как в качестве изолятора для (очень близких) выводов платы, так и для удержания платы на участке. В нижней части корпуса имеется длинный слот для подводящих проводов, а также слот в верхней части для зарядки без снятия или демонт��жа. Есть две внешние оболочки: одна с монтажными отверстиями, а другая простая.

В моих тестах мне удалось обеспечить питанием Wemos D1 mini 26 NeoPixels в течение примерно шести часов, прежде чем они начали проявлять какие-либо признаки снижения мощности — и даже тогда на конце строки было очень легкое мерцание. Примерно через восемь часов я прекратил тест без дальнейшего ухудшения состояния.

Отказ от ответственности: Очевидно, что при работе с аккумуляторами Lion нужно быть очень осторожными. Эти вещи могут взорваться, поэтому, если вы не знаете, что делаете, возможно, откажитесь от этого проекта.

Что я использовал, кроме распечатанных деталей и основного соединительного провода:

Модуль зарядки: www.amazon.com/gp/product/B071RG4YWM/ref=ppx_yo_dt_b_asin_title_o02_s00?ie=UTF8&psc=1

Проволока для вкладки: www.amazon.com/Nickel-0-1x5mm-Battery-Welding-0-15mm/dp/B07W6VFFYS/ref=sr_1_2?keywords=5mm+18650+tab&qid=1584331035&sr=8-2 (на самом деле я использовал 0,2 мм x 5 мм, но, похоже, этого больше нет в наличии)

Батареи 18650: Поскольку я использую собственную схему защиты, меня устраивают незащищенные батареи. На Amazon много подделок и сомнительных аккумуляторов, так что, возможно, зайдите в местный вейп-магазин и попросите у них приличный аккумулятор.

Имейте в виду, что модуль, указанный выше, является модулем зарядки и выдает только напряжение аккумулятора (~ 3,7-4,2 В). Это нормально для Wemos и NeoPixels, но если вам нужно постоянное напряжение 5 В или что-то в этом роде, вам понадобится другой модуль.

Настройки печати

Примечания:

Здесь нет ничего особенного. Некоторые детали потребуют опор.
