Параметрический держатель аккумуляторных элементов (в ко...

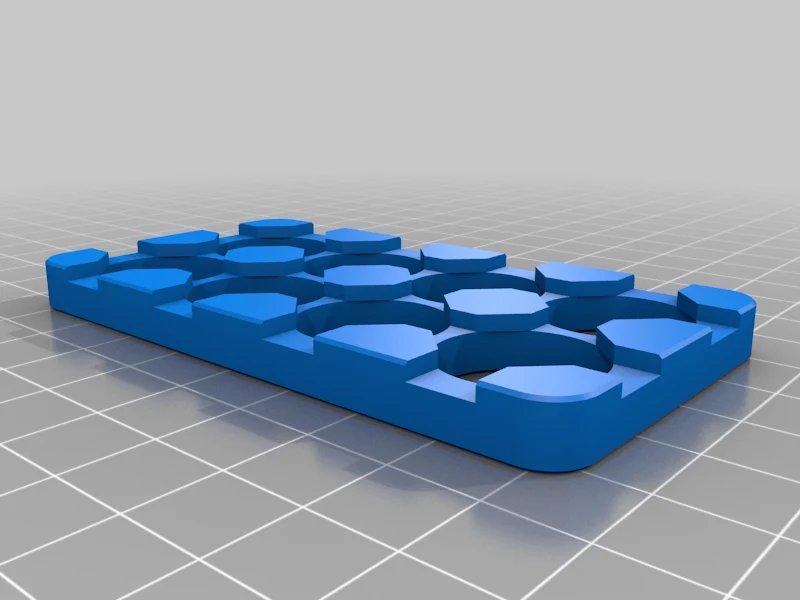

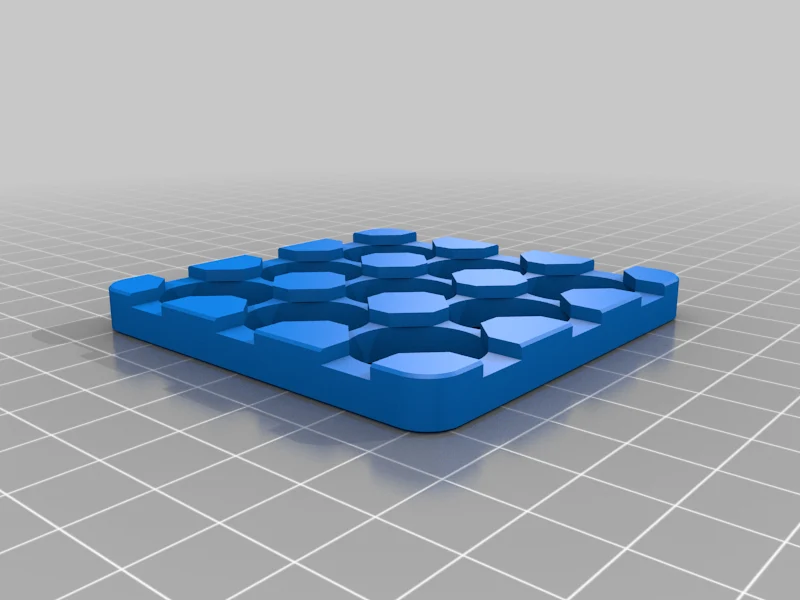

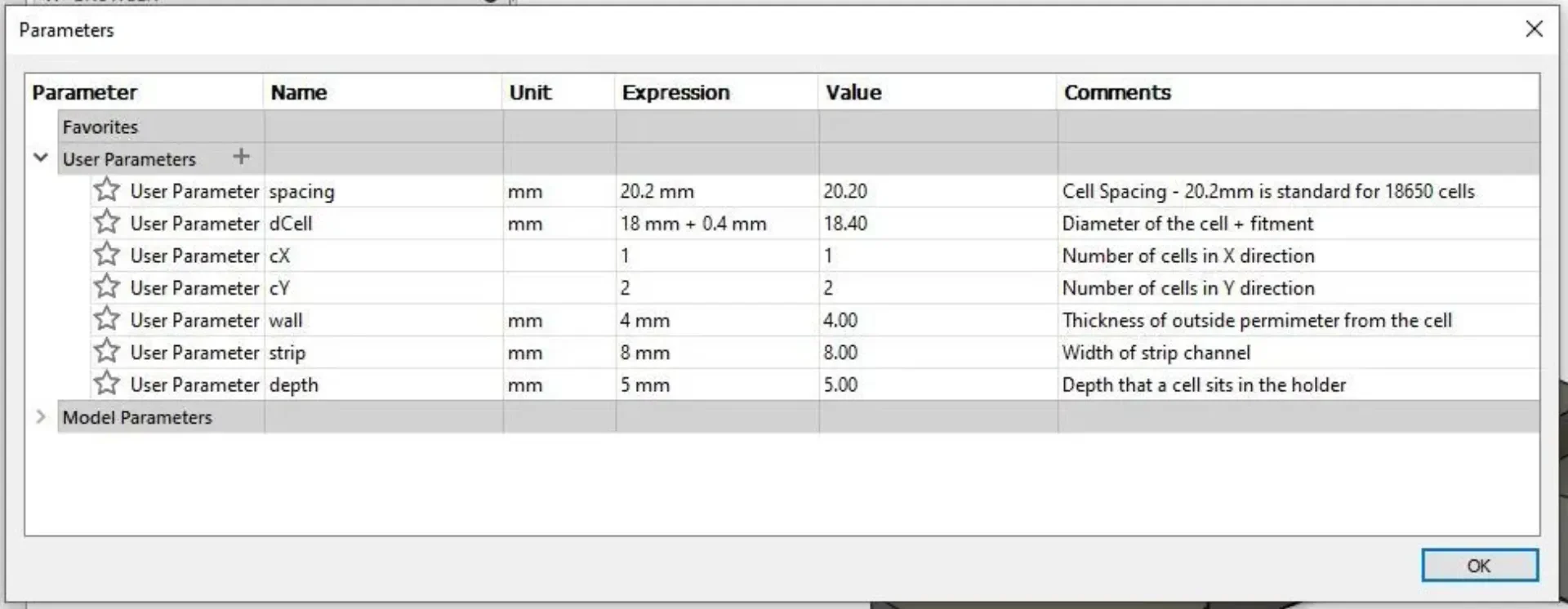

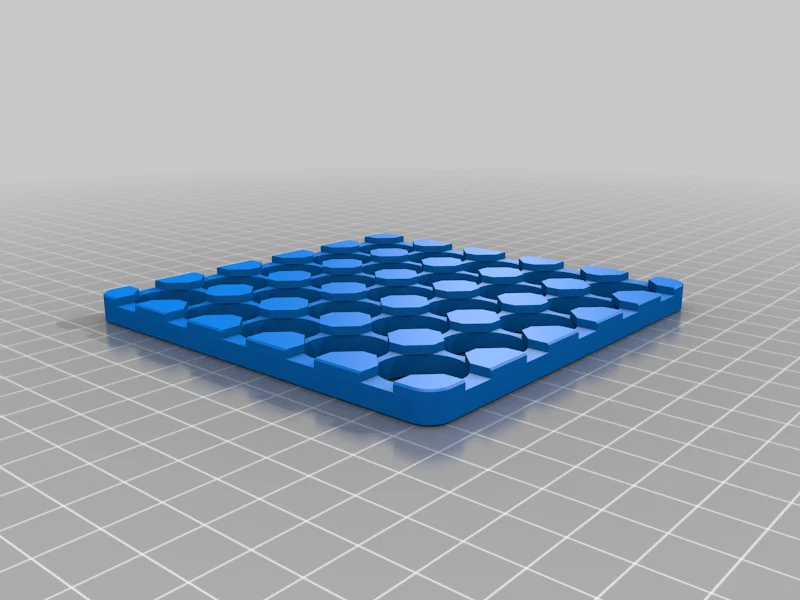

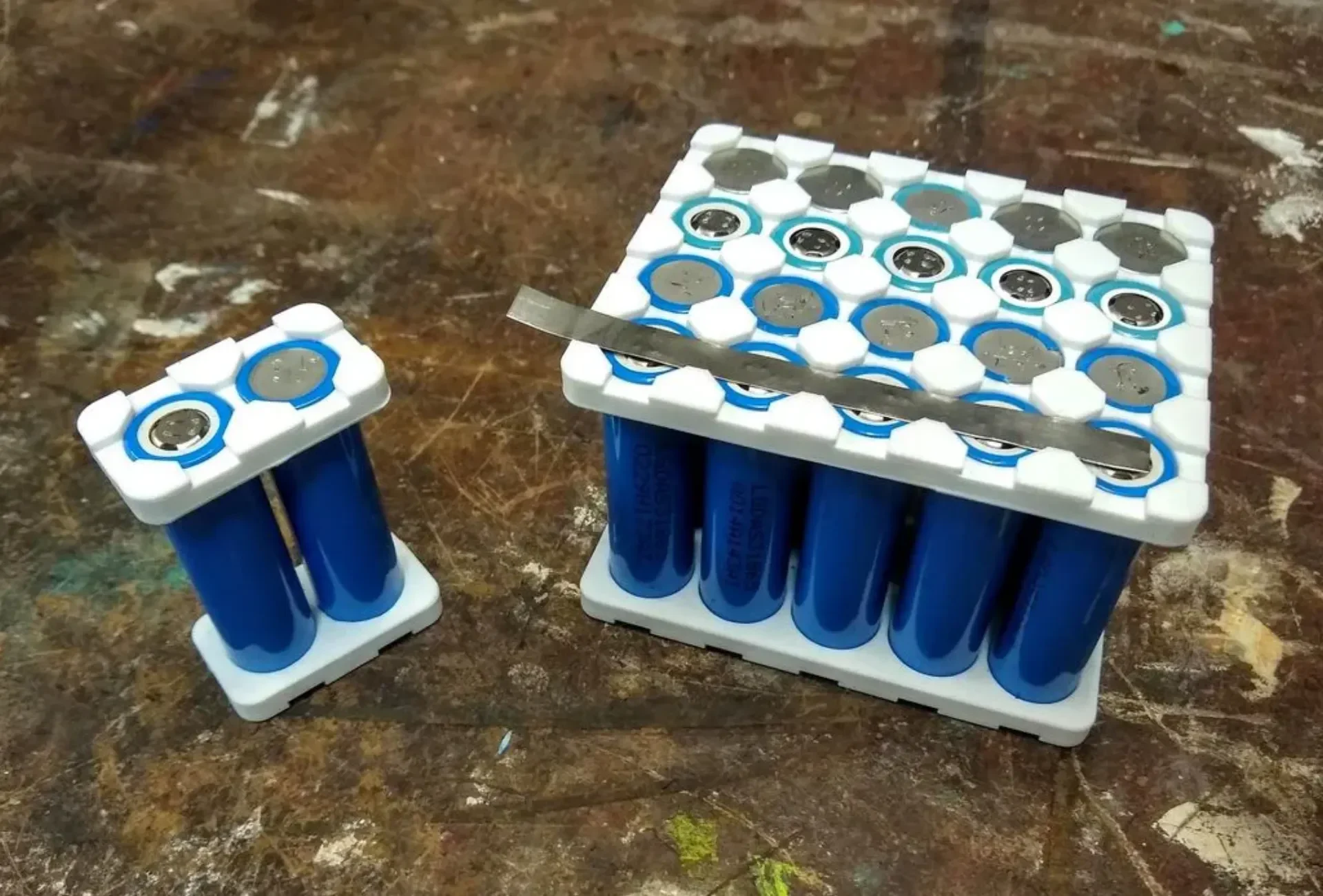

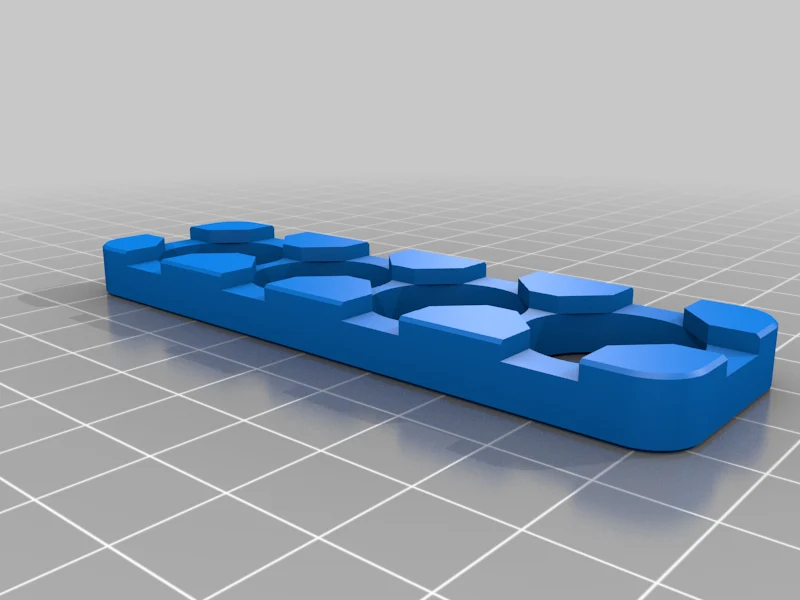

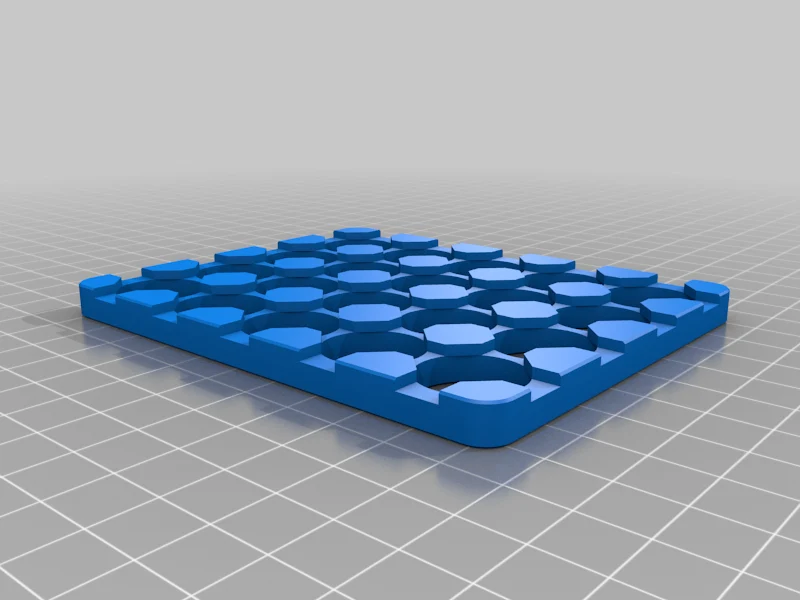

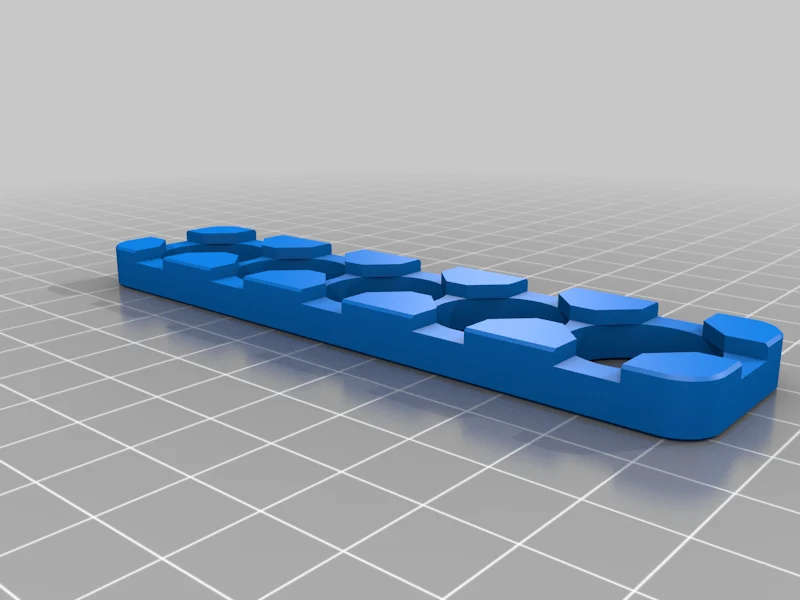

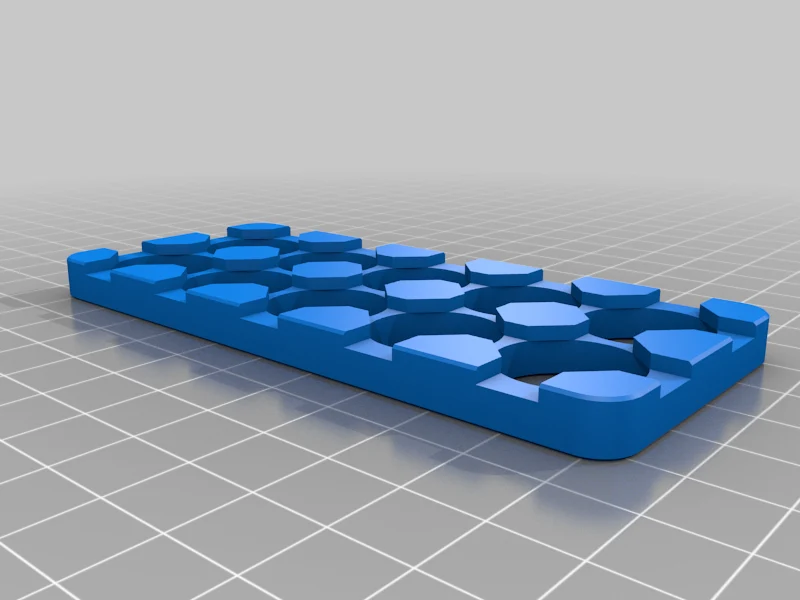

Это параметрический держатель/приспособление для точечной сварки цилиндрических аккумуляторных элементов. Просто скачайте архив Fusion 360 и настройте параметры, необходимые для ваших ячеек. Я включил предварительно сгенерированные файлы STL размером 18650 ячеек в массивы 1x2-5x5. Расстояние между ними составляет 20,2 мм, а полосовой канал шириной 8 мм. Я бы рекомендовал сначала распечатать модель 1x2, чтобы увидеть, насколько хорошо ячейки подходят для ��ашей установки.

Настройки печати

Принтер:

ВОРОН 2.4

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.2

Заполнение:

40%

Категория: Электроника
