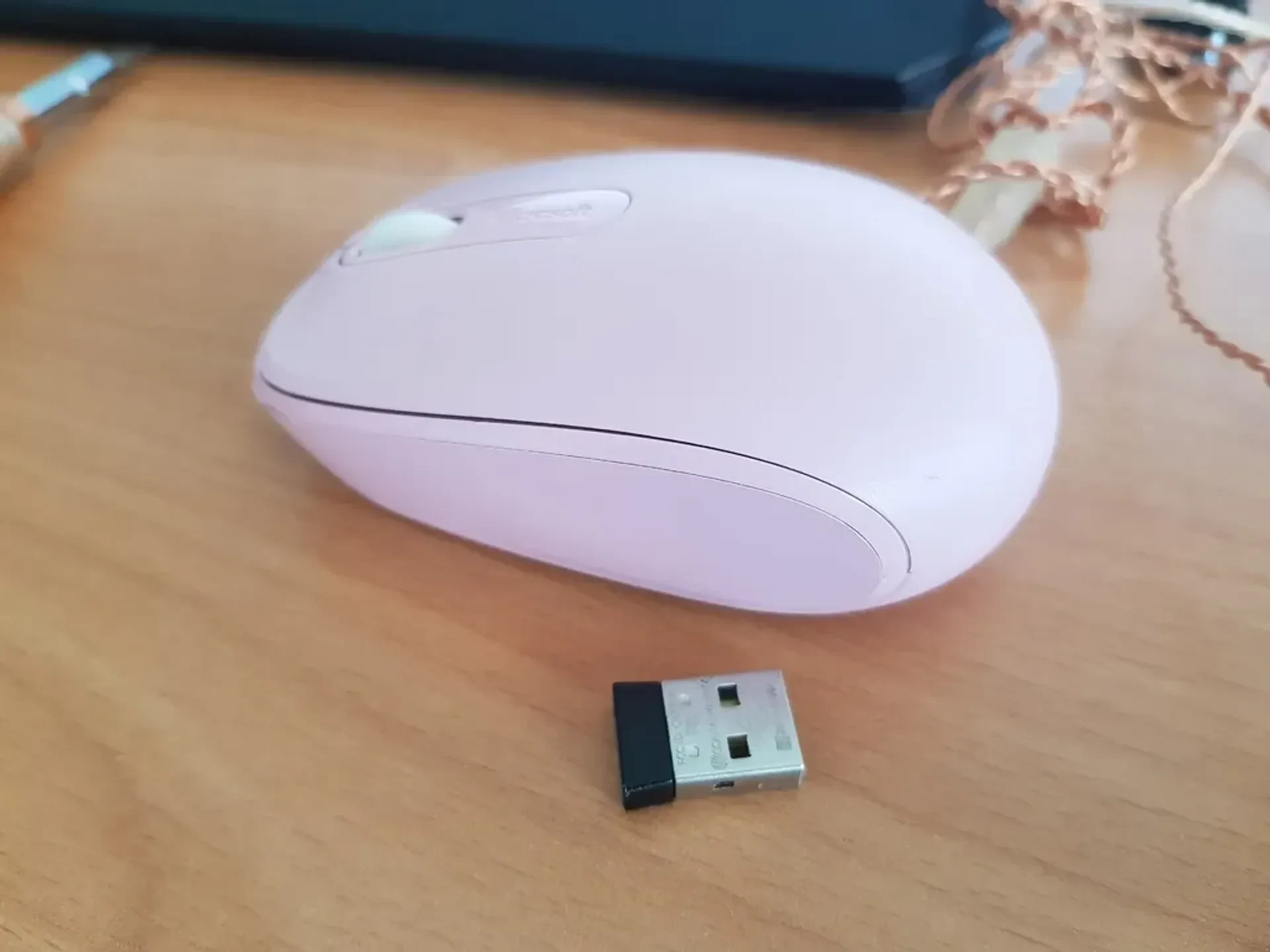

Руководство по замене колеса прокрутки мыши Microsoft 1850
Распространенной частью компьютерной мыши, которая ломается, является ось колеса прокрутки. Сначала я попробовал распечатать замену из любопытства, но на самом деле это более практично, чем я думал.

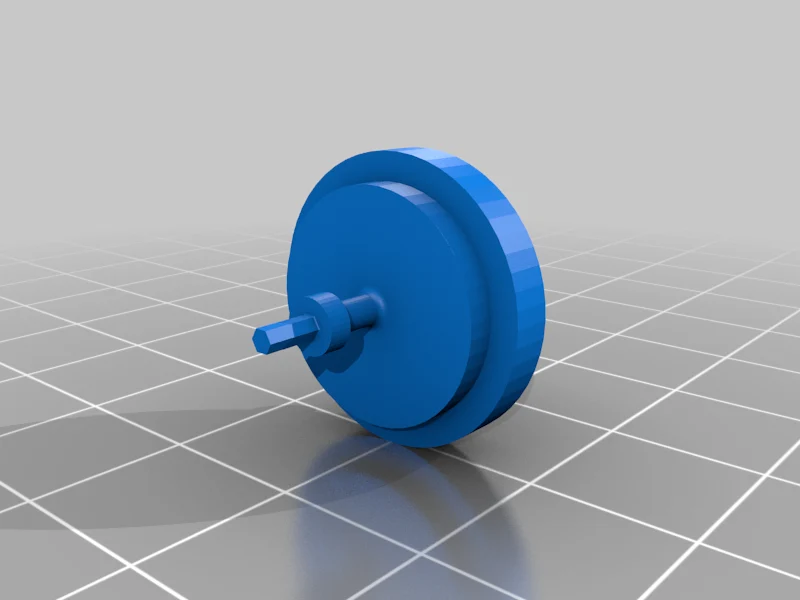

Файлы SW17 и stl для мыши Microsoft 1850 прилагаются для справки, но я кратко остановлюсь на шагах, необходимых для такой замены.
Сначала разберите мышь и снимите вал, снимите узел оси и нарисуйте ее в программе по вашему выбору и штангенциркулем.

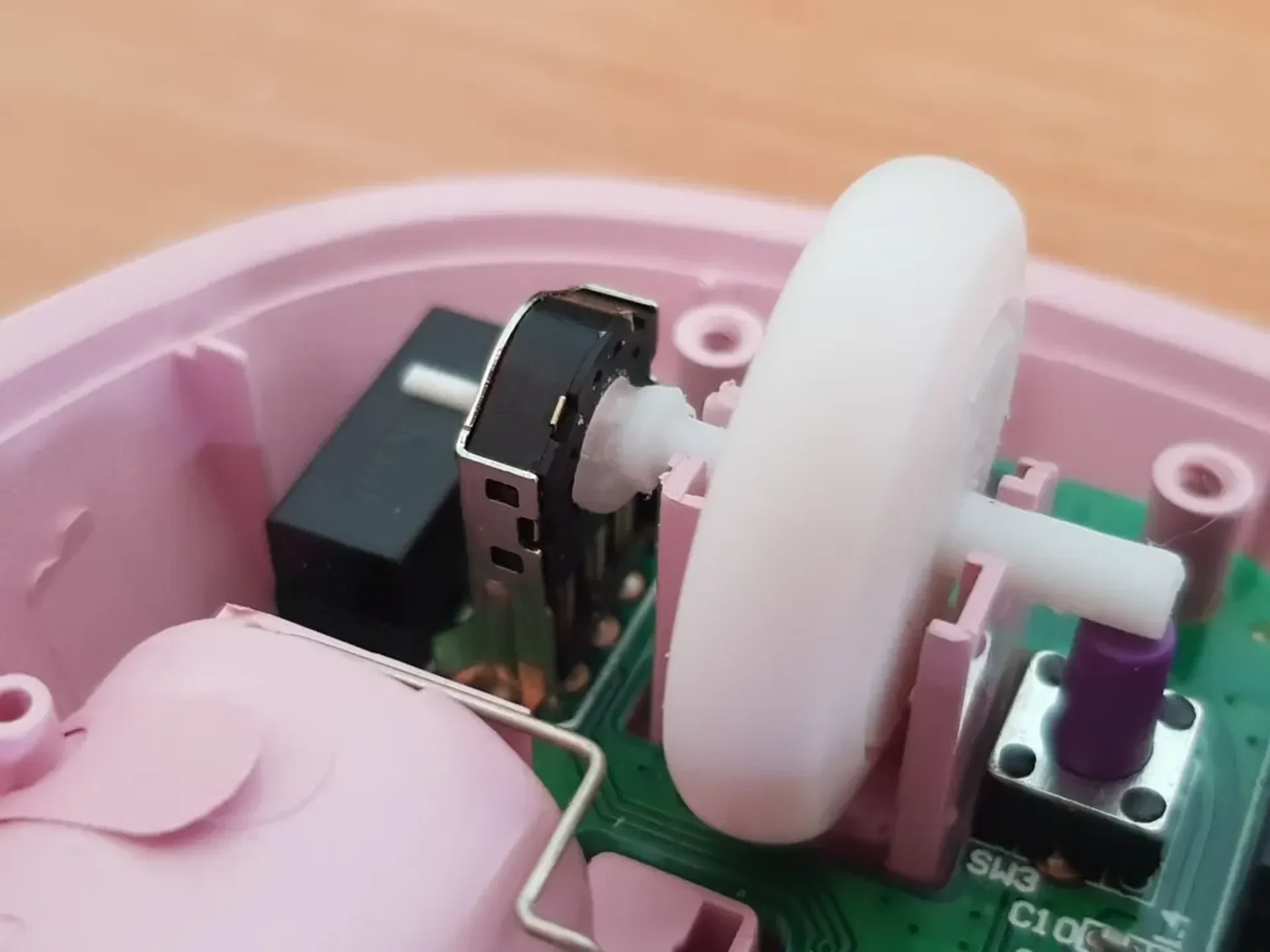

Затем распечатайте деталь с валом, расположенным горизонтально. Это важно, поскольку при этом колесо прокрутки будет подвергаться нагрузке. Прежде чем переходить к следующему шагу, отшлифуйте колесо, чтобы убедиться, что оно может плавно вращаться в корпусе.
Одной из самых больших проблем является взаимодействие с кодировщиком, поскольку принтер недостаточно хорош для печати шестигранной формы такого размера. Чтобы решить эту проблему, я использовал формуемый пластик, в частности, одну таблетку эсуна эморфа, но подойдет и горячий клей. После его применения вставьте его в отверстие кодера, и он должен заполнить пустоту и действовать как ключ.
И все готово: выбрасывая сломанные мыши в прошлом из-за этой проблемы, я понял, что на самом деле ее довольно легко исправить.
РЕДАКТИРОВА��Ь (27.05.2021): Дешевый пластик, который я использовал, похоже, сломался именно в том месте, где сломался оригинал. Я подозреваю, что это связано с разницей в высоте между средней кнопкой и кодировщиком. Вместо того, чтобы добиться точного результата путем опиливания, я буду проверять его с помощью нейлоновой нити (в частности, Taulman Nylon230). При тестировании выяснилось, что он не добавляет существенного количества игры или гибкости. Это должно добавить значительную жесткость. Обновлю, если сломается.
