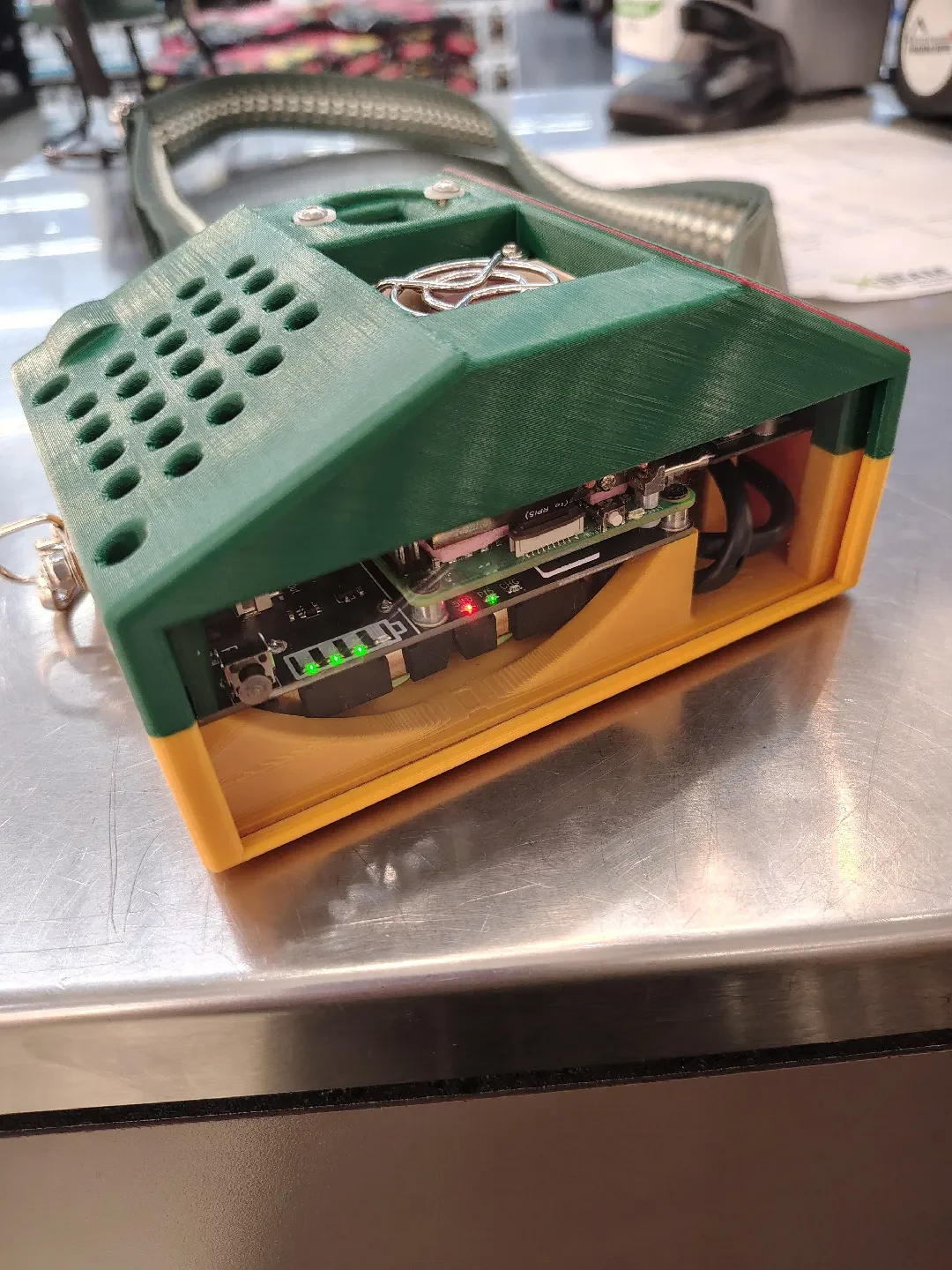

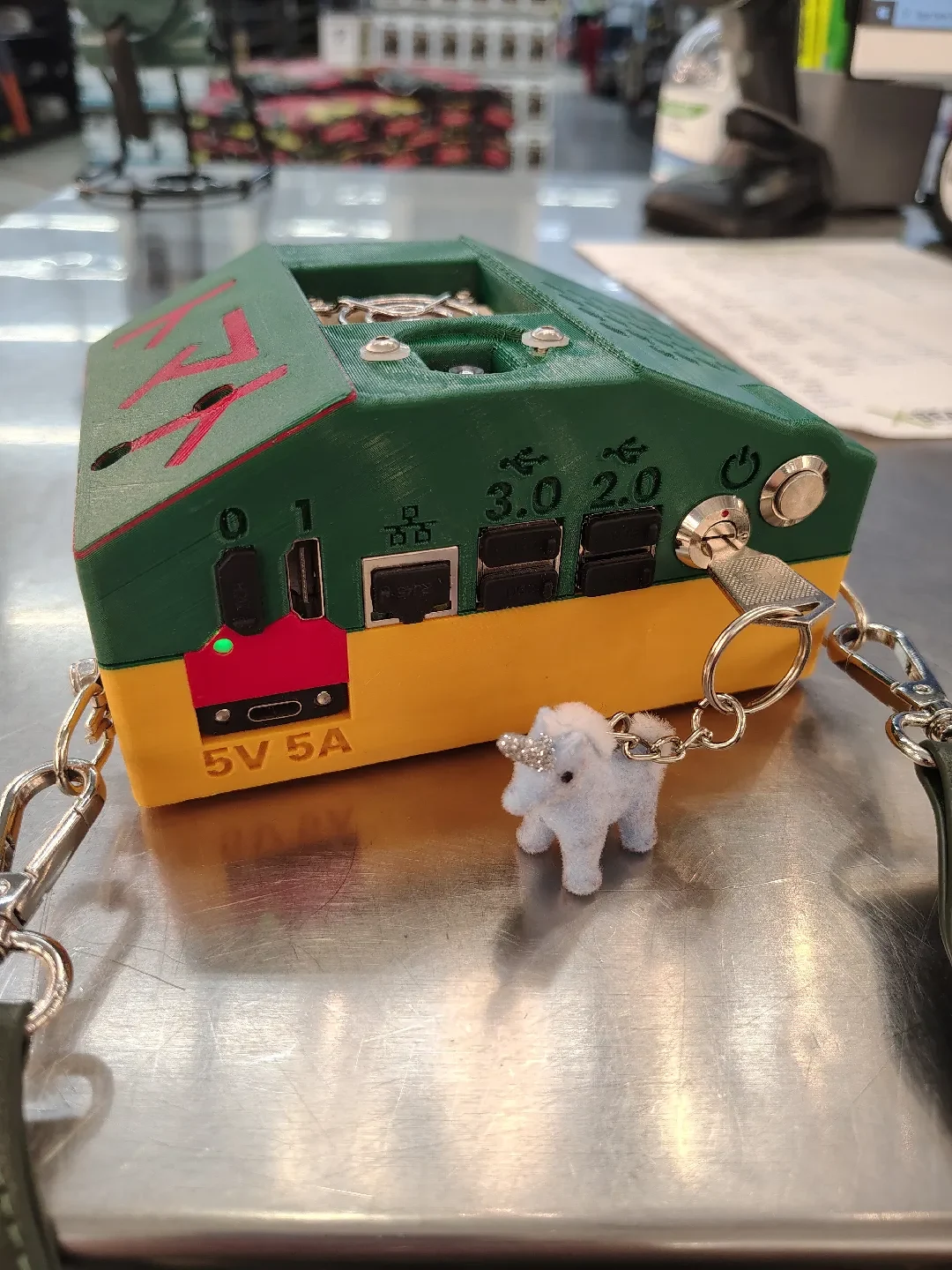

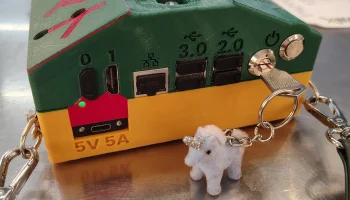

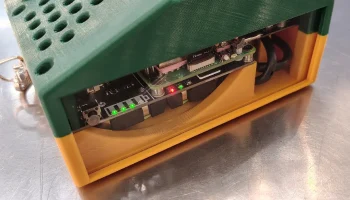

Чехол Cyberdeck для Raspberry Pi 5 на корпусе
Пожалуйста, прокомментируйте или напишите мне, если у вас возникнут вопросы! :)
Это практически закрытый проект, но я открыт для предложений, если они у кого-то есть!
Ингредиенты:
Raspberry Pi 5 (рекомендуется 8 ГБ или 16 ГБ, но подойдет любой в зависимости от варианта использования)
Компьютерный червь X1202
Ячейка 18650 x4, совместимая с x1202 (незащищенная)
52Пи ЭП-0246
M.2 NVMe 2230/2242, совместимый с ep-0246
Geeekpi Ультратонкий охладитель ледяной башни
Arducam Hawkeye (думаю, подойдет любая камера Pi с размером v1 или v2)
Стекло для часов 24,5х1 мм.
Кнопка мгновенного действия диаметром 12 мм.
Ключевой переключатель диаметром 12 мм.
Разъем JST XH2.54-2p с выводами
Проволока 10 см, 24 г.
Удлинитель для крепления на панель USB-C (это довольно специфическая деталь, извините)
Решетка вентилятора 40 мм.
Акриловая панель размером 1,85x5,18x0,1 дюйма (требуется ручная установка)
3D-печать (я использовал PLA+, но подойдут и большинство жестких нитей)
«Верх»-x1
«Низ» -x1
«Вилка»-x1
Аппаратное обеспечение:
Нержавеющая сталь
Метрические головки
М2,5х25-х5
М2,5х20-х2
Шайба М2,5 -x7
М3х16-х2
M3x6 -x2 (я использовал шестигранные колпачки для кнопок)
Шестигранная крышка
М4х16-х2
Шайба крыла М4 — 2 шт.
Плоская шайба М4 — 2 шт.
Нейроновая контргайка M4 — 2 шт.
Другие материалы:
Шуруп по дереву #2x1/4 дюйма с плоской головкой, оцинкованный — x5
Плоская шайба №6, нейлон — 2 шт.
Латунная термофиксационная вставка M2,5 -x5
Латунная термофиксационная вставка M3 — x2

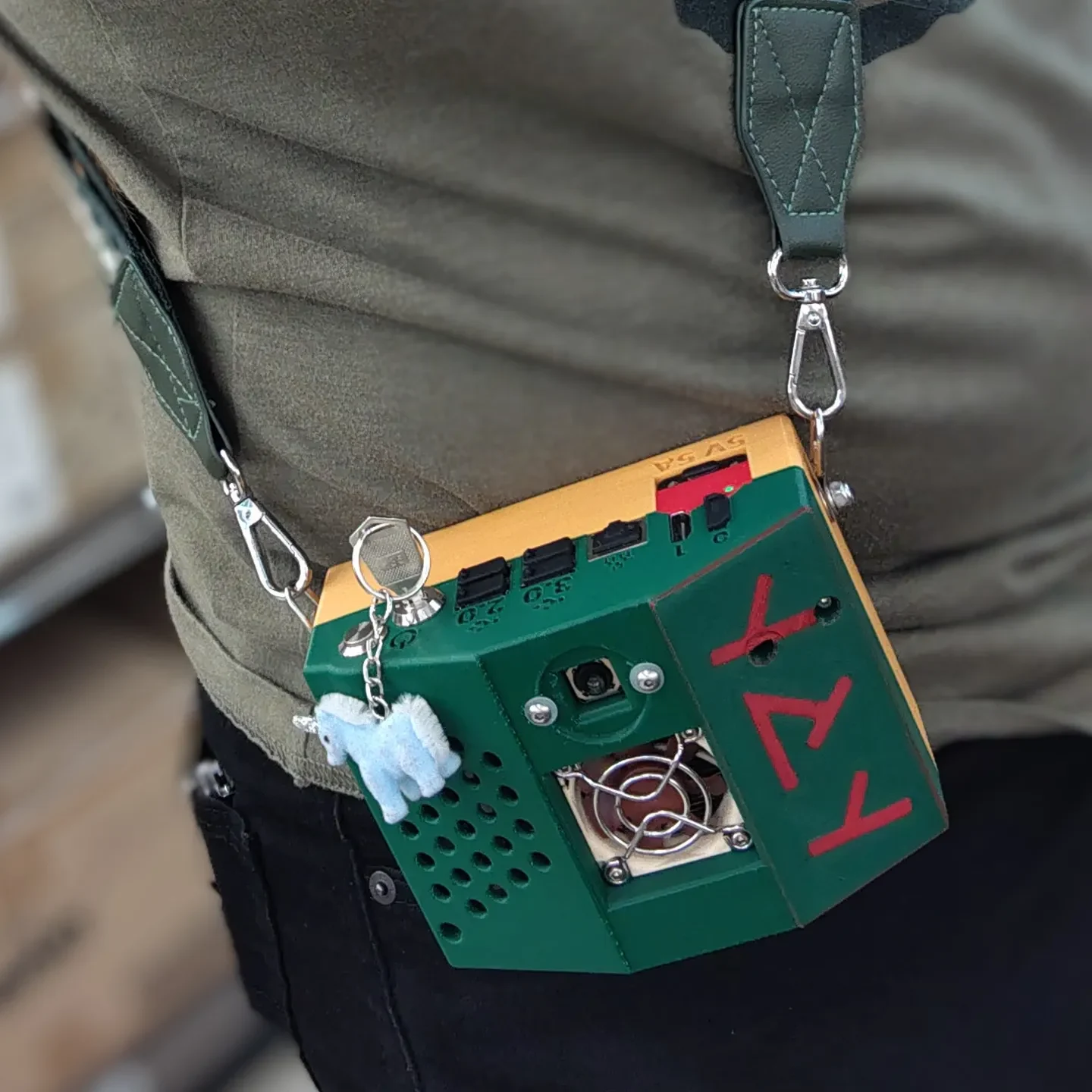

Вешалки для картин с D-образным кольцом на одно отверстие — 2 шт. (отверстие должно соответствовать болту М4, в противном случае просто можно повесить плечевой ремень)
Необязательно:
Noctua NF-A4x10 5 В ШИМ 4 контакта -x1
JST-SH 1,25 мм, 4 контакта, 1 шт.
m2,5x12 или m2,5x10-x4 для крепления нового ве��тилятора.
клейкие бортики для днища
Горячий клей, чтобы заполнить отверстие в детали «Заглушка».
потенциально что-то вроде гитарного ремня подойдет, если вы установите гитарные кнопки сбоку вместо d-образных колец, я это не проверял
Следуйте инструкциям на скриншотах, чтобы разместить фурнитуру из латуни и нержавеющей стали в нужных местах.

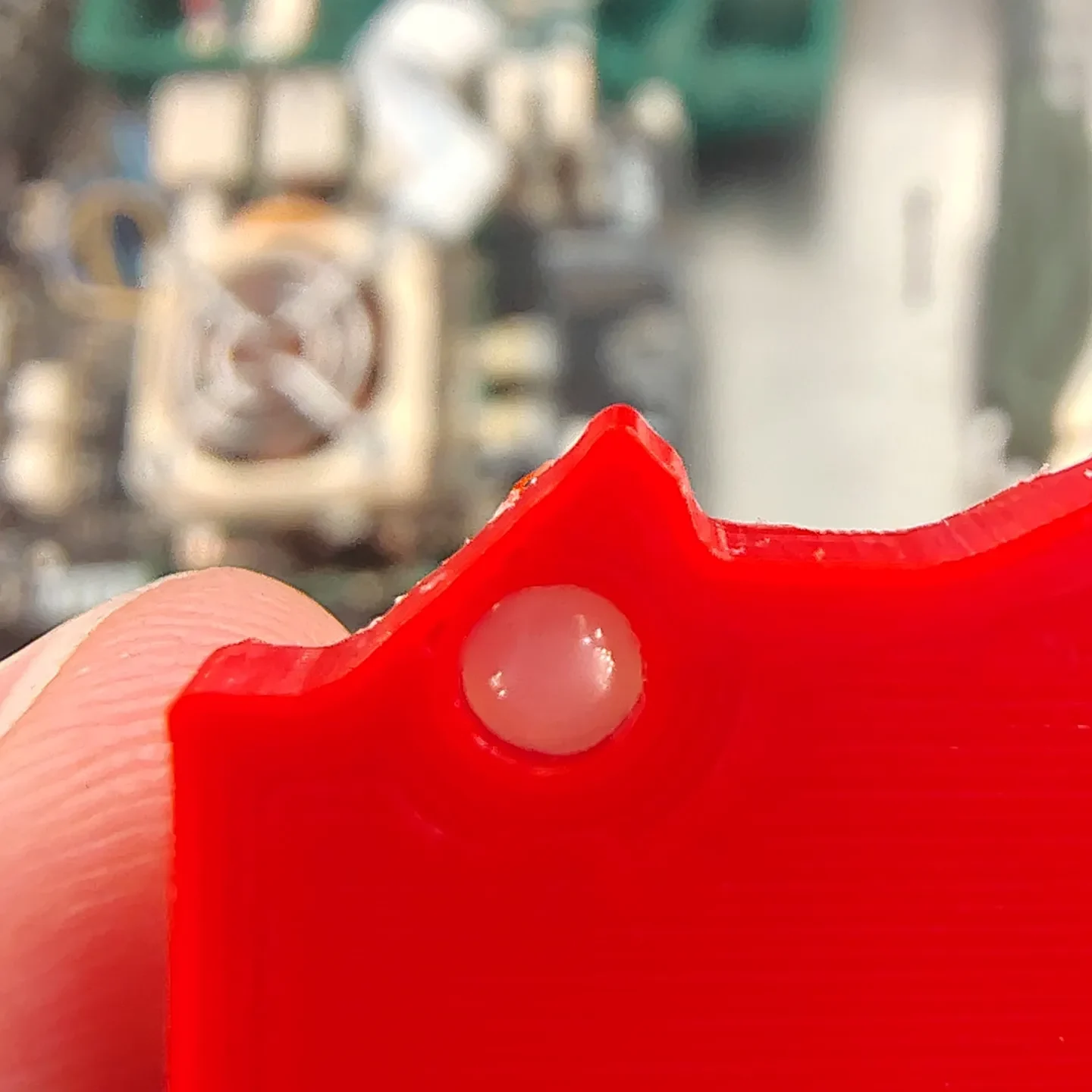

Совет: Нанесите немного горячего клея на заднюю часть отверстия в «Заглушке» и дайте ему немного остыть, затем вставьте его в отверстие так, чтобы оно заполнилось однородной каплей, которая будет действовать как рассеиватель для индикатора питания на EP-0246.
Следуйте инструкциям для x1202, ледяной башни и EP-0246, чтобы соединить Pi5. Вероятно, было бы неплохо установить ленточный кабель камеры перед радиатором, но это можно сделать и после.
Совет: Если вы собираетесь использовать вентилятор стороннего производителя, вам необходимо заменить разъем на 4-контактный JST-SH 1,25 мм. Они очень привередливы, и мне потребовалось несколько попыток, чтобы их получить. Ваш опыт может отличаться, но я использовал зеленый-черный-сине-желтый цвет для своего цветового рисунка на Noctua слева направо. Не знаю, правильно ли это, но пока вроде все в порядке.

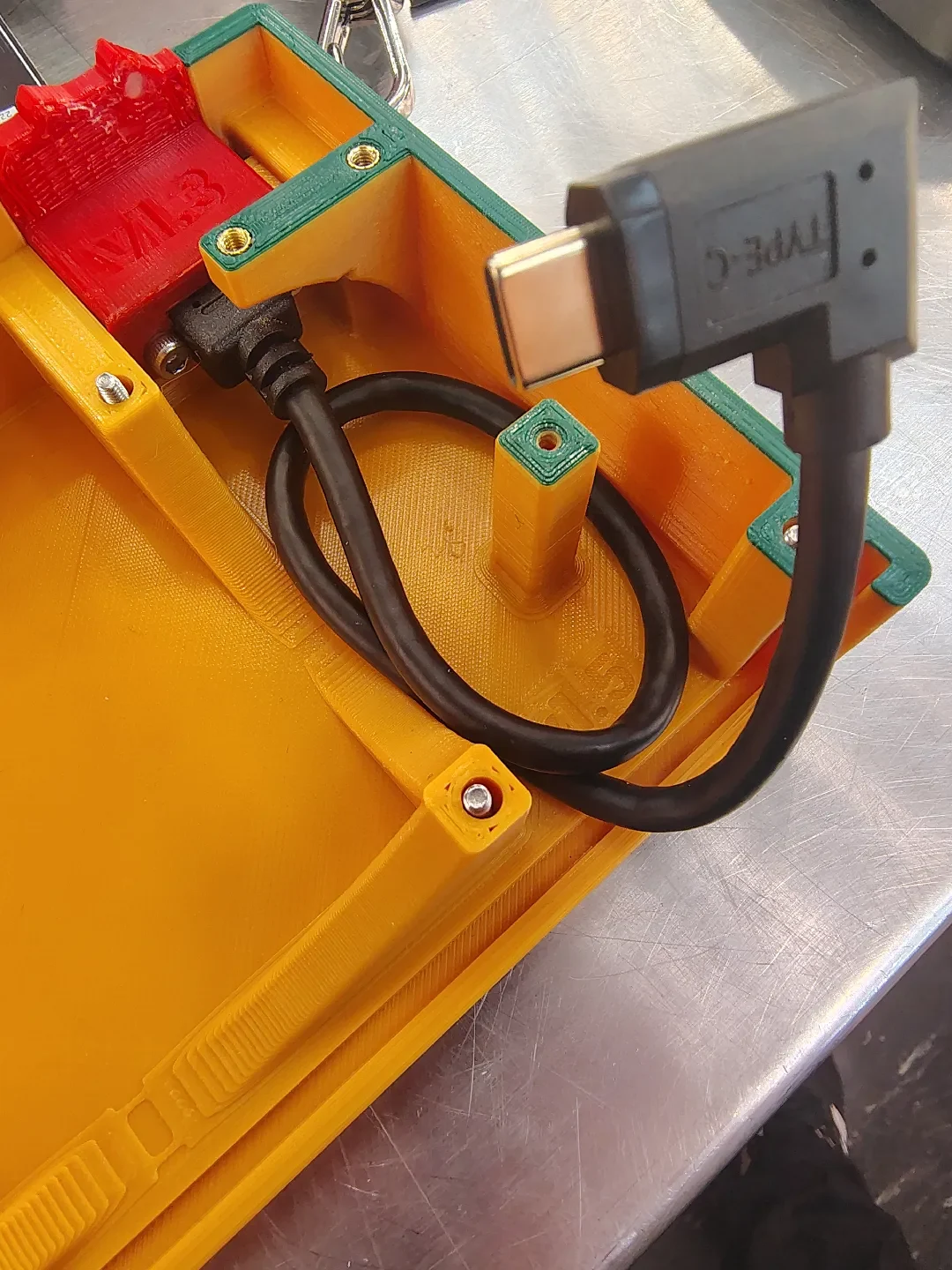

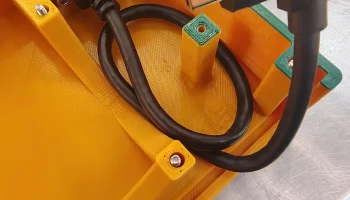

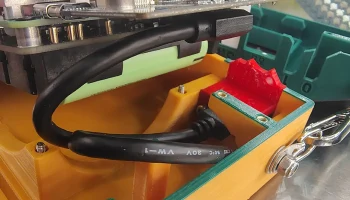

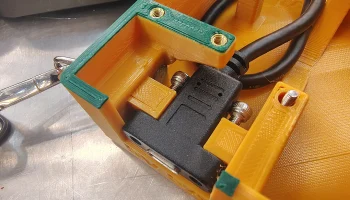

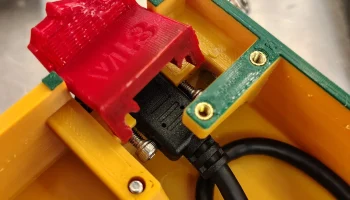

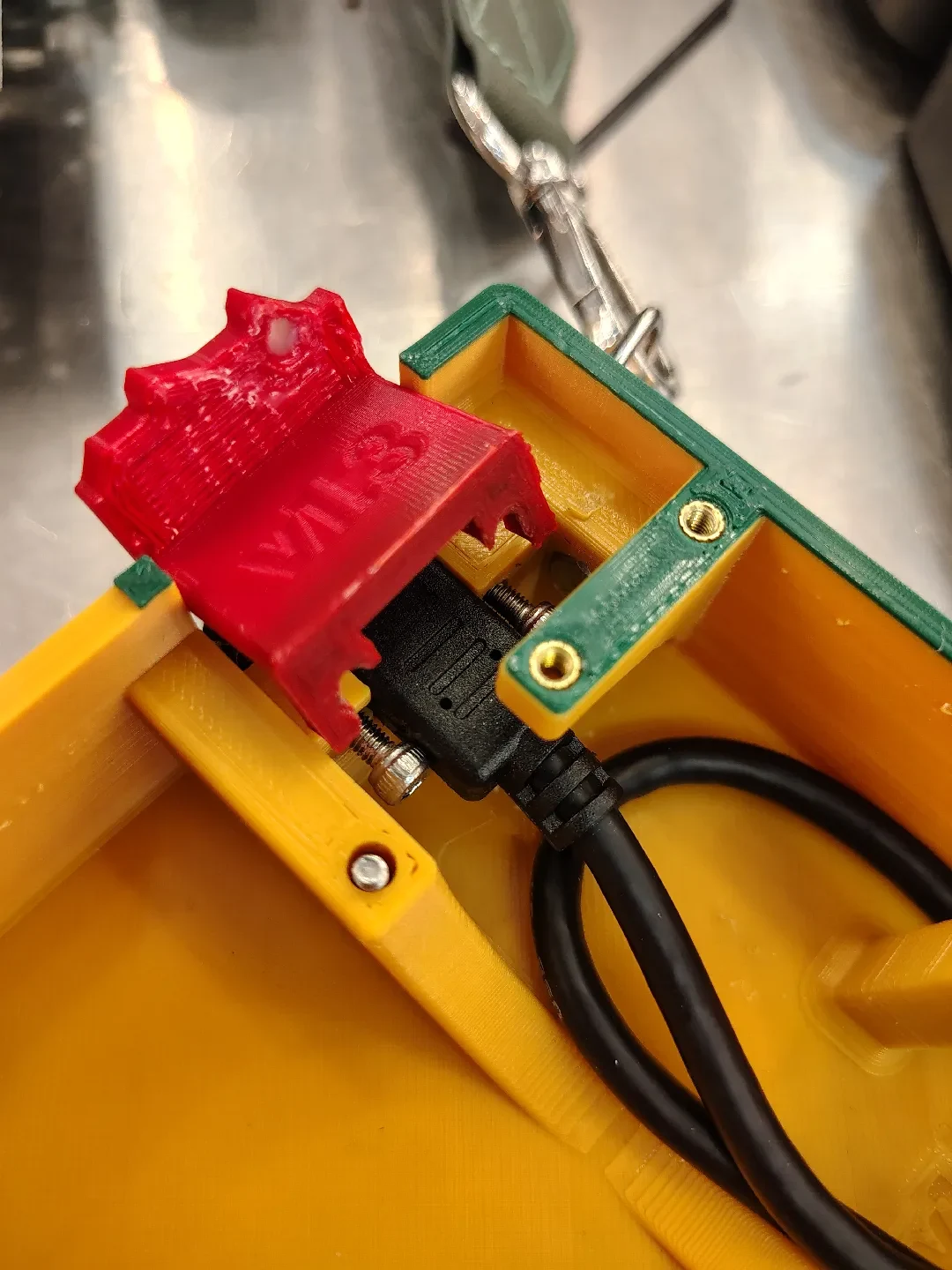

Вставьте удл��нитель для крепления панели USB-C в соответствующий слот в «нижней» части. Вставьте «вилку» сверху и затяните два винта с головкой с головкой m3x16 в «вилку» сзади и в резьбовую часть удлинителя USB-C. Оберните шнур вокруг стойки поддержки карты NVMe, как показано на рисунке.

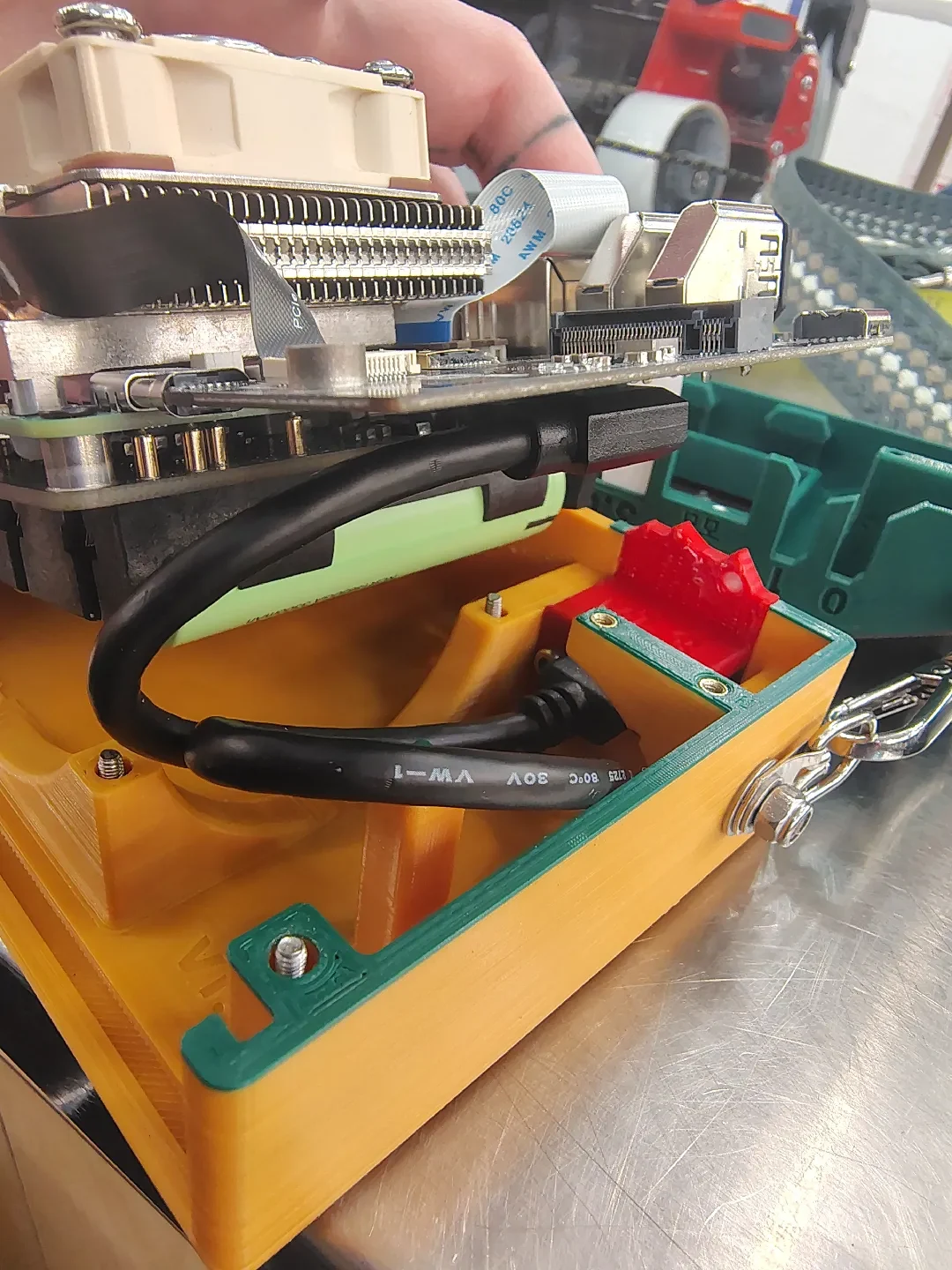

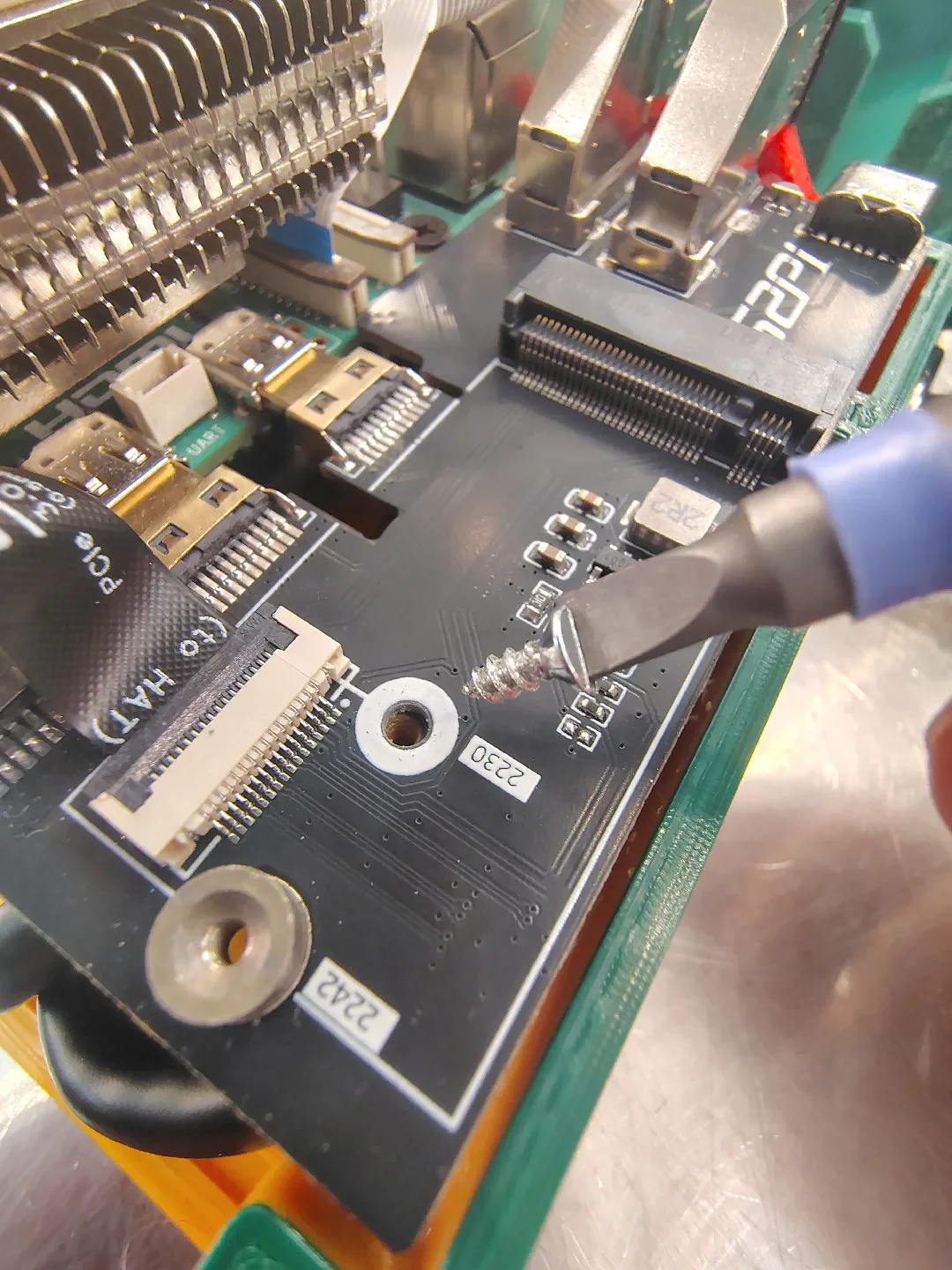

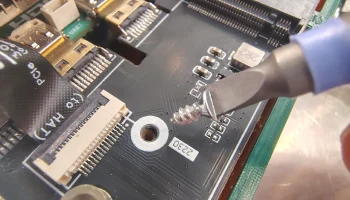

Вставьте эту сборку в «нижнюю часть» и подключите удлинитель USB к порту питания x1202, затем затяните две головки m2,5x25 в нижней части «нижней части» в резьбовые вставки на x1202. Затем вверните винт № 2x1/4 в дополнительное отверстие на EP-0246, а затем установите поверх него карту 2242. Если вы используете карту 2230, пропустите этот шаг и установите карту обычным способом.
Модуль камеры должен входить в верхнюю часть только в одну сторону, чтобы отверстия для 4 винтов #2x1/4 совпадали, чтобы надежно удерживать его.

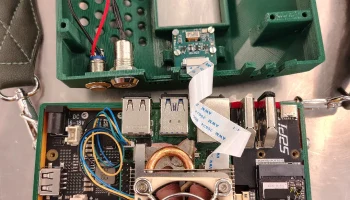

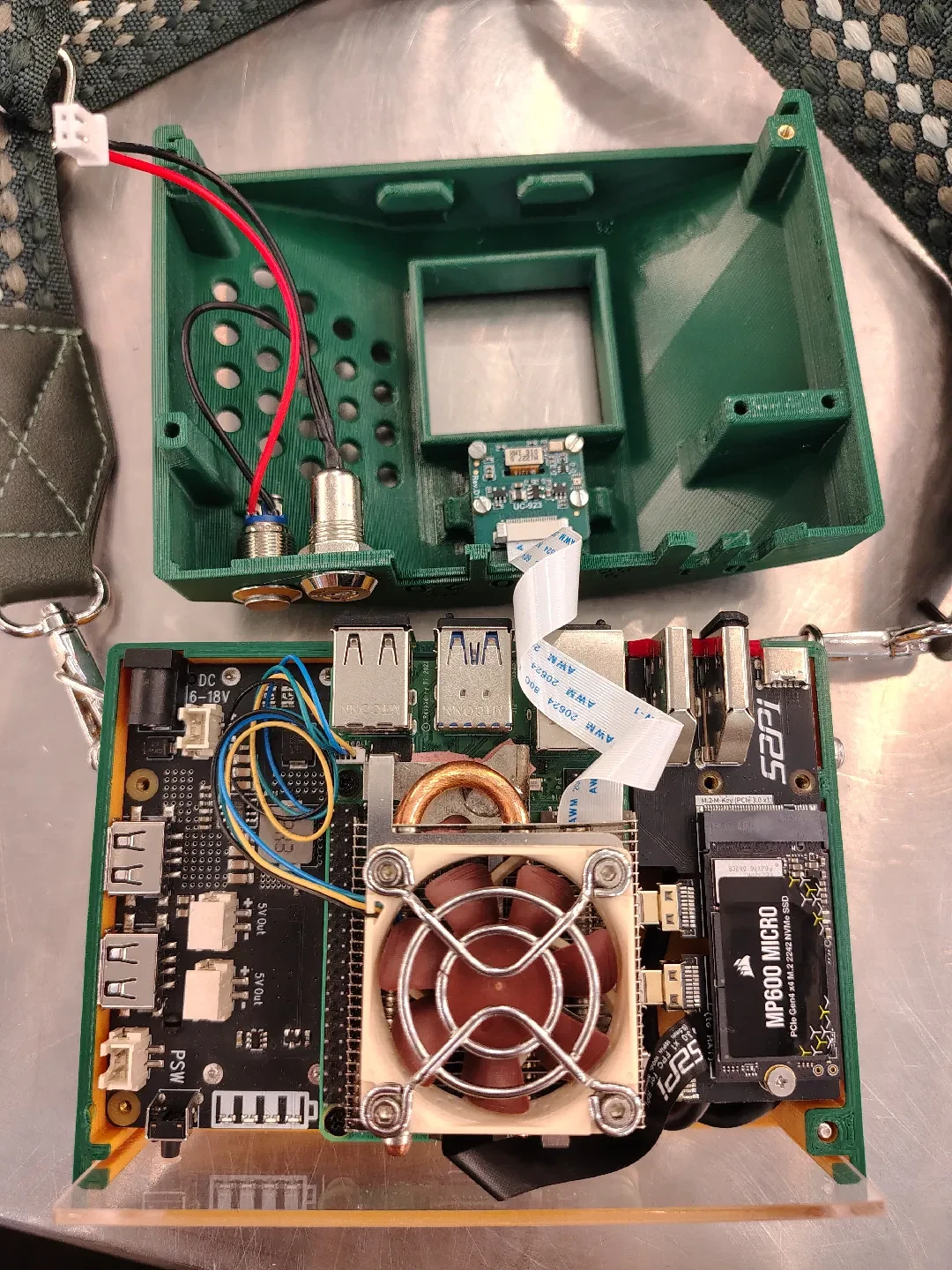

Выключатель мгновенного действия, переключатель с клю��ом и пигтейл JST собраны в треугольник с проводом длиной 10 см в качестве одной из частей цепи и установлены в верхней части. Остерегайтесь установки в неправильном порядке, так как два переключателя необходимо как-то разобрать, чтобы они подошли друг к другу, или собрать их на месте. Прикрепите ленту камеры к модулю камеры. Возможно, вам придется сделать пару витков ленты, чтобы она хорошо прилегала. Делайте это на свой страх и риск, так как эти ленты могут стать хрупкими, если их пережать или погнуть. Подключите разъем JST узла выключателя питания к соответствующему разъему на x1202 и вставьте «верх» во всю сборку, обращая внимание на положение проводов питания и шлейфа камеры.
