Корпус фонаря с медным радиатором для вставки светодиодо...
Своего рода обновление до https://www.thingiverse.com/thing:2647700.

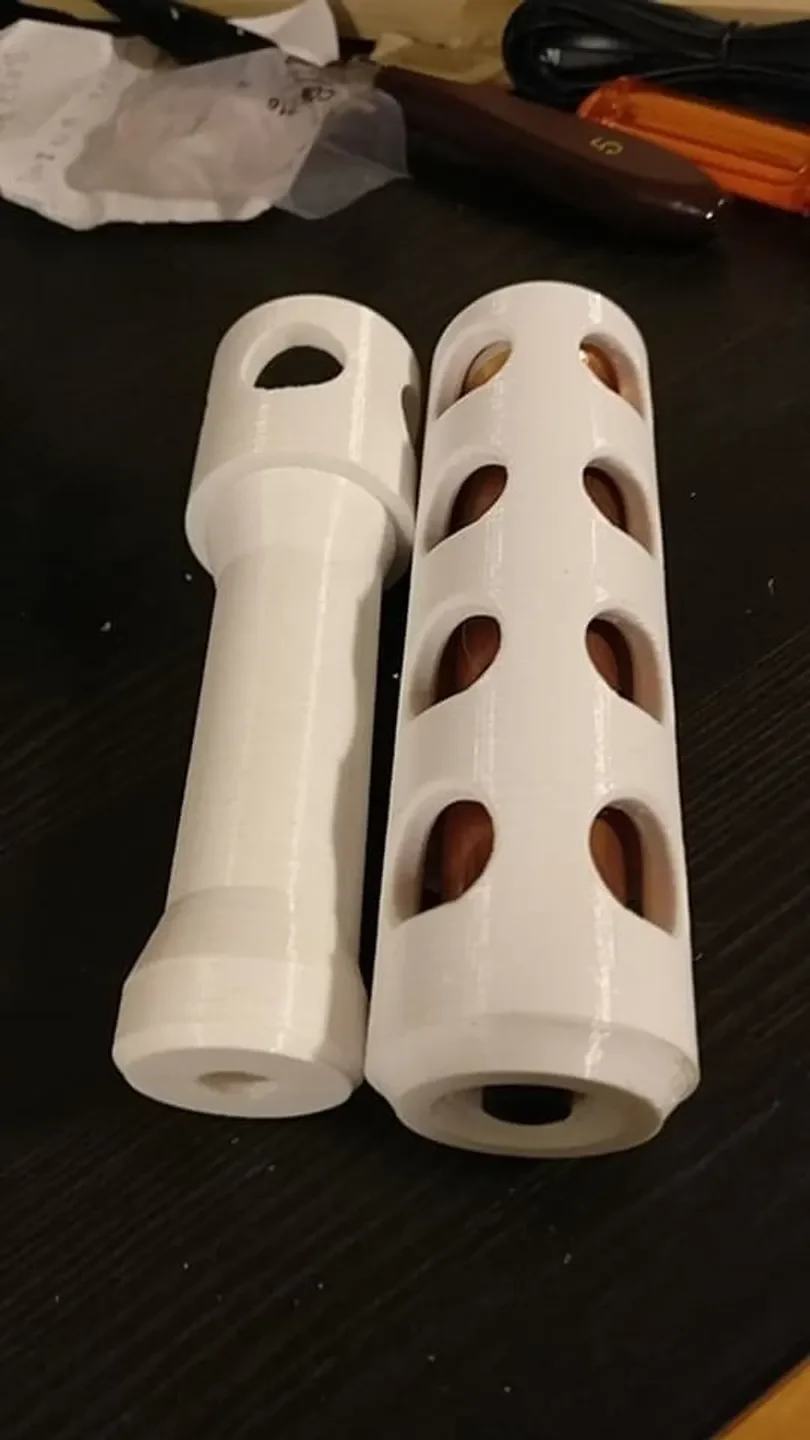

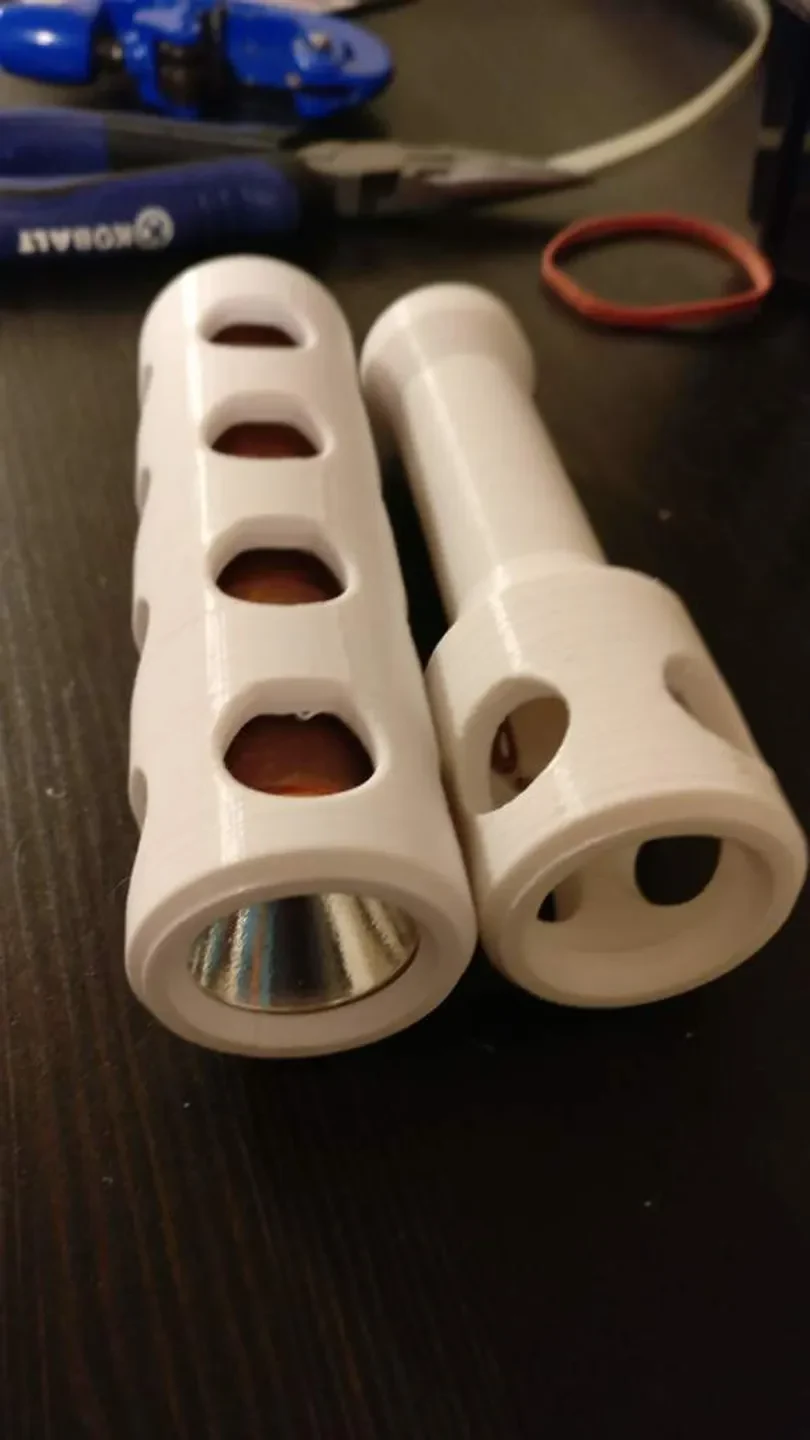

На фотографиях показана новая версия рядом с предыдущей версией без радиатора.
Это корпус фонарика, в который входит медная трубка диаметром 3/4 дюйма и медная фольга, выполняющая роль радиатора. Предыдущая версия имела тенденцию слишком сильно нагреваться, никогда не доводя до отказа, но я начал беспокоиться о повреждении светодиода.

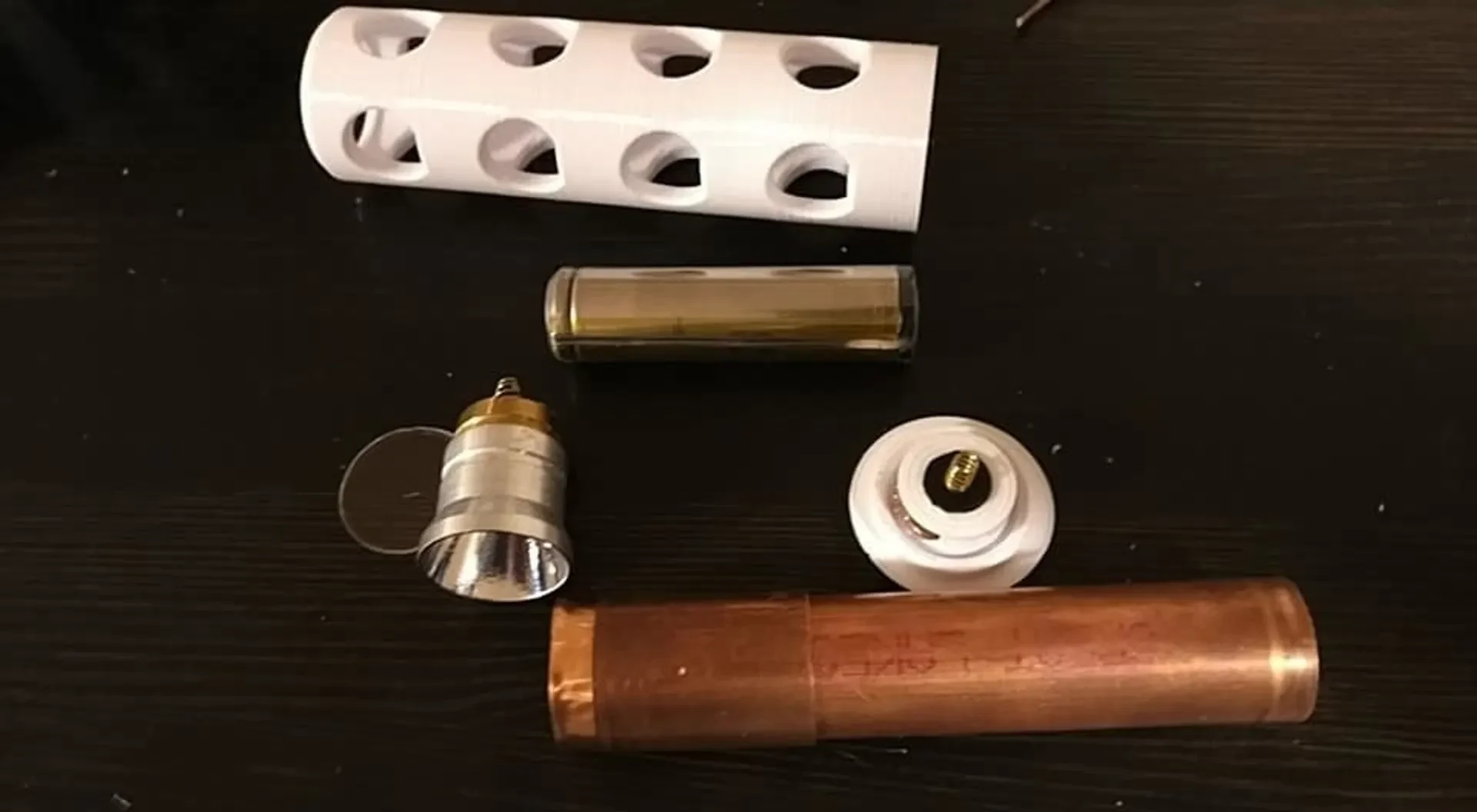

Новые ингредиенты:
Медная труба с внешним диаметром 3/4 дюйма
Прямая медная трубная муфта с внутренним диаметром 3/4 дюйма (прямое соединение)
Ингредиенты из предыдущего фонарика:
1 защищенная ячейка 18650
1 светодиодный фонарик «drop-in», версия 26,5 мм. Вы можете купить их на AliExpress, на сайте ultrafire.com, на Dealextreme и т. д. и т. п. Вам нужны модели со встроенным отражателем и платой драйвера.
1 прозрачный пластиковый круг диаметром 26,5 мм — его можно вырезать из чего угодно, я использовал дремель для демонстрационной линзы (попросите их в местном оптометристе или магазине оптики, они их просто выбрасывают)
1 SPST, круглый переключатель с защелкой диаметром 11 мм от ненужных фонариков.
5 см цельного медного провода диаметром 1,6 мм / 14awg и желание его согнуть.
Сборка:

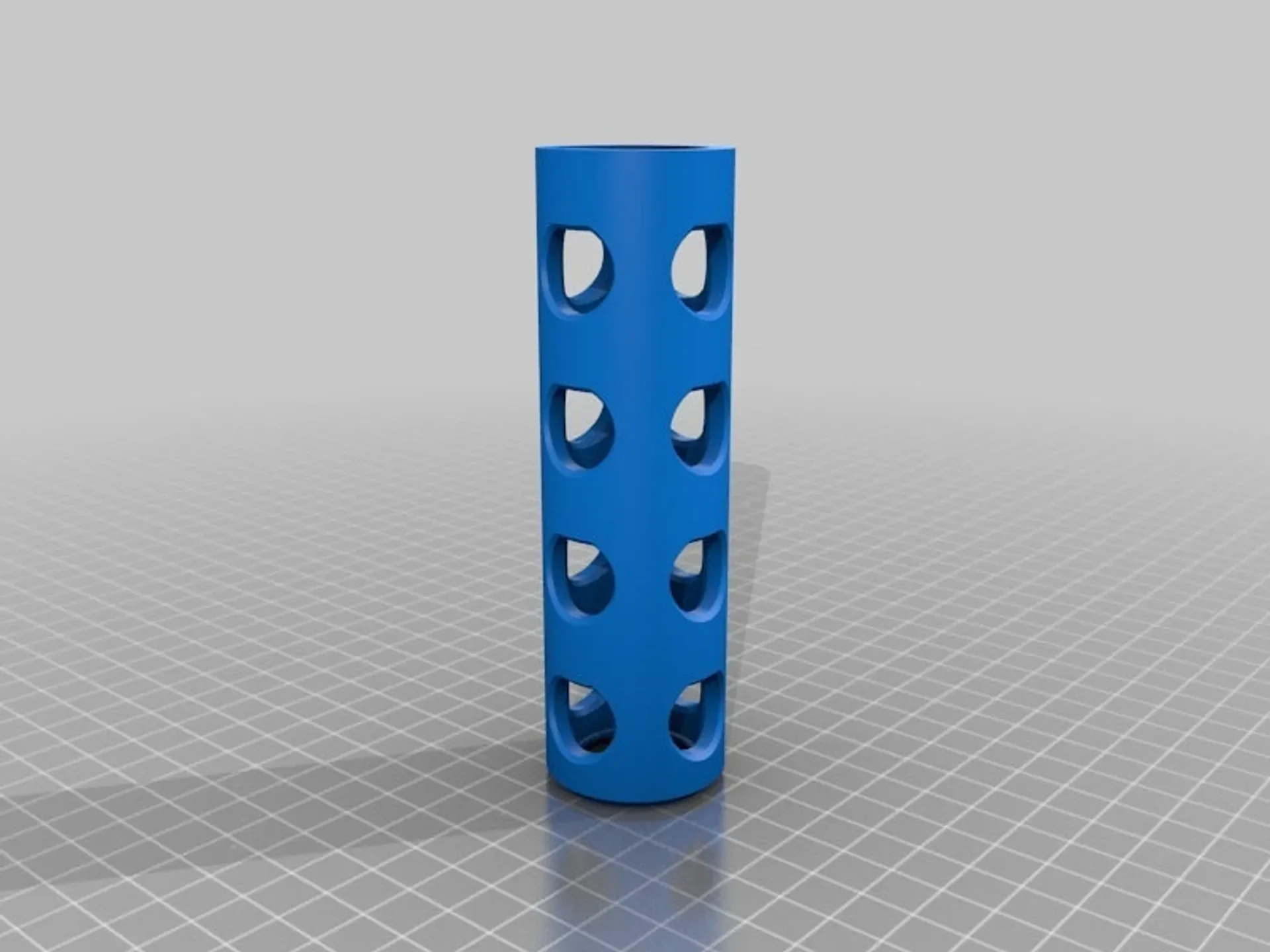

Корпус — отрежьте трубу по размеру и вставьте все детали. Я использовал медную фольгу, чтобы обернуть саму вставку, чтобы она могла более плотно прилегать (для лучшей теплопроводности) к медной соединительной детали. При резке медной трубы ваша вставка может отличаться, но, по сути, когда все находится в петг-трубке, конец медной трубы должен быть заподлицо и на 1 мм короче, чем край петг-трубки.

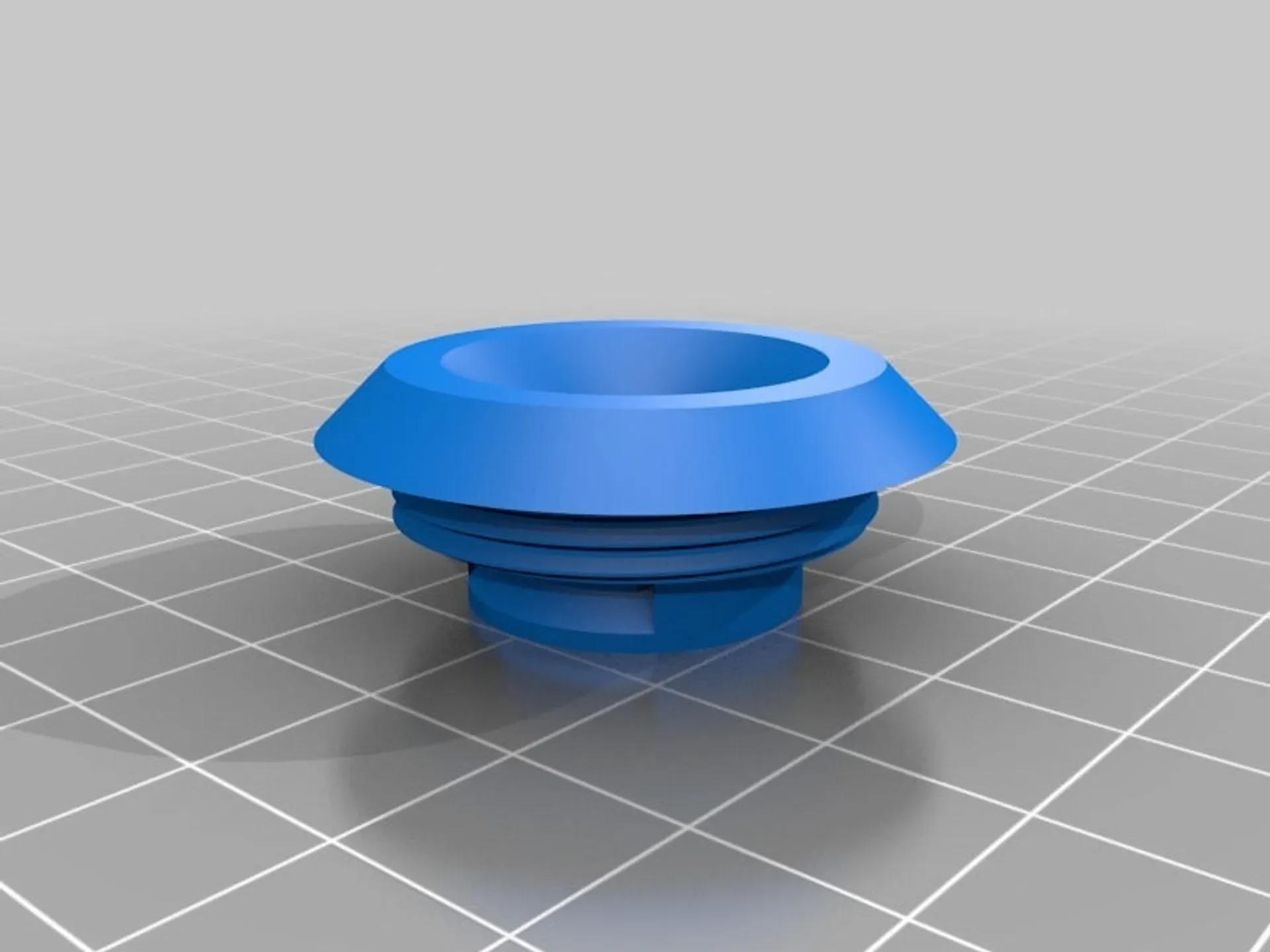

Заглушка ��� перед печатью поверните заглушку сверху вниз. переключатель входит в среднее отверстие, а медный провод — в боковые отверстия. Согните медную проволоку так, чтобы она образовала своего рода пружину, которая будет прижиматься к внутренней части медной трубы после сборки. Ввинчивать заглушку лучше всего, прижимая трубку к столу и используя поверхность ладони, чтобы добиться хорошего крутящего момента за счет трения.
Распечатать инструкции
Категория: Обзор инструментов
Своего рода обновление до https://www.thingiverse.com/thing:2647700.
На фотографиях показана новая версия рядом с предыдущей версией без радиатора.
Это корпус фонарика, в который входит медная трубка диаметром 3/4 дюйма и медная фольга, выполняющая роль радиатора. Предыдущая версия имела тенденцию слишком сильно нагреваться, никогда не доводя до отказа, но я начал беспокоиться о повреждении светодиода.
Новые ингредиенты:
Медная труба с внешним диаметром 3/4 дюйма
Прямая медная трубная муфта с внутренним диаметром 3/4 дюйма (прямое соединение)
Ингредиенты из предыдущего фонарика:
1 защищенная ячейка 18650
1 светодиодный фонарик «drop-in», версия 26,5 мм. Вы можете купить их на AliExpress, на сайте ultrafire.com, на Dealextreme и т. д. и т. п. Вам нужны модели со встроенным отражателем и платой драйвера.
1 прозрачный пластиковый круг диаметром 26,5 мм — его можно вырезать из чего угодно, я использовал дремель для демонстрационной линзы (попросите их в местном оптометристе или магазине оптики, они их просто выбрасывают)
1 SPST, круглый переключатель с защелкой диаметром 11 мм от ненужных фонариков.
5 см цельного медного провода диаметром 1,6 мм / 14awg и желание его согнуть.
Сборка:
Корпус — отрежьте трубу по размеру и вставьте все детали. Я использовал медную фольгу, чтобы обернуть саму вставку, чтобы она могла более плотно прилегать (для лучшей теплопроводности) к медной соединительной детали. При резке медной трубы ваша вставка может отличаться, но, по сути, когда все находится в петг-трубке, конец медной трубы должен быть заподлицо и н�� 1 мм короче, чем край петг-трубки.
Заглушка — перед печатью поверните заглушку сверху вниз. переключатель входит в среднее отверстие, а медный провод — в боковые отверстия. Согните медную проволоку так, чтобы она образовала своего рода пружину, которая будет прижиматься к внутренней части медной трубы после сборки. Ввинчивать заглушку лучше всего, прижимая трубку к столу и используя поверхность ладони, чтобы добиться хорошего крутящего момента за счет трения.
Настройки печати
Производитель принтера: Prusa
Принтер: Пруса Mk2
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,2
Заполнение: прямолинейное, ориентировано таким образом, чтобы балки находились в самой тонкой части трубы (между вентиляционными отверстиями).
