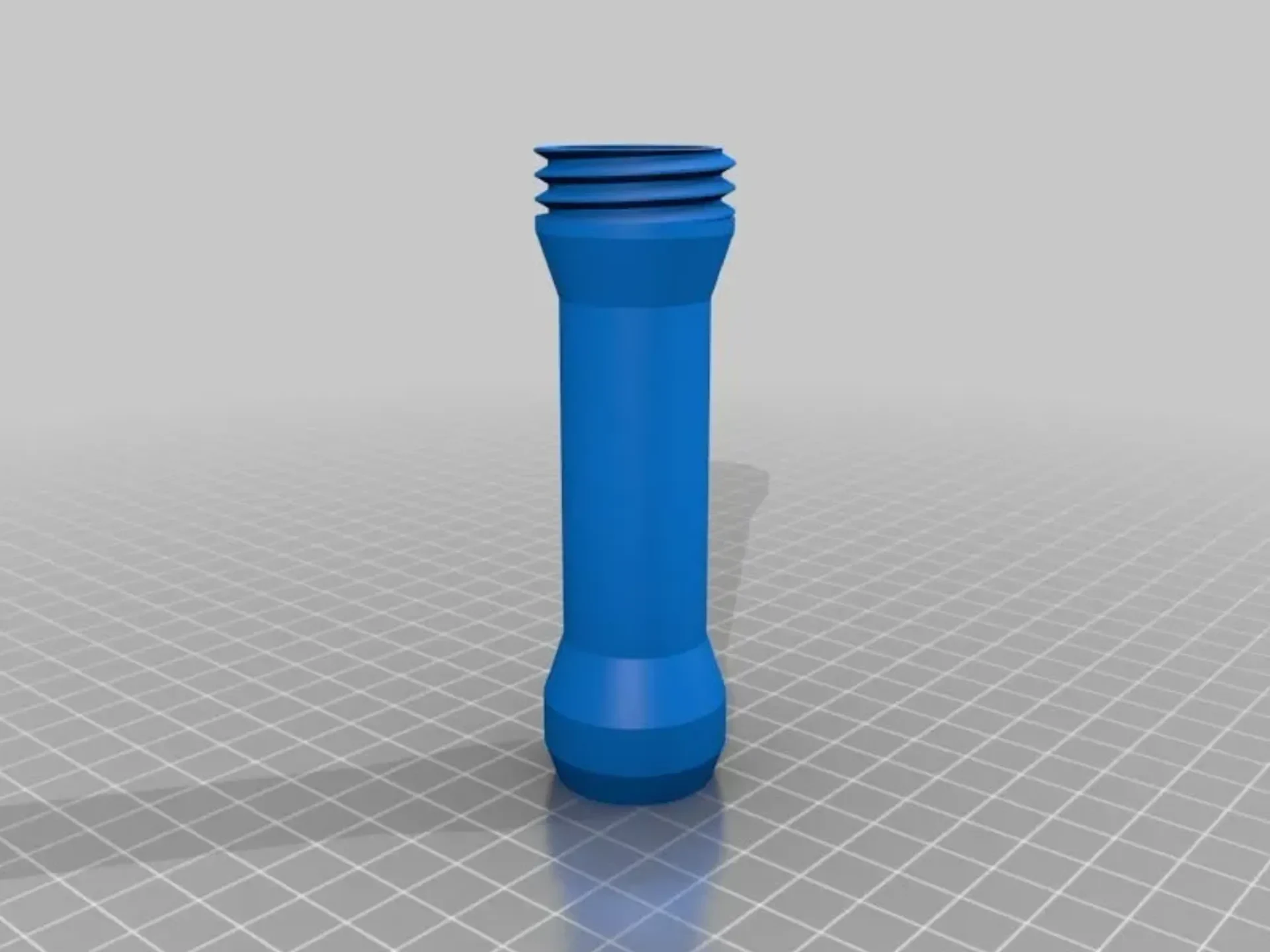

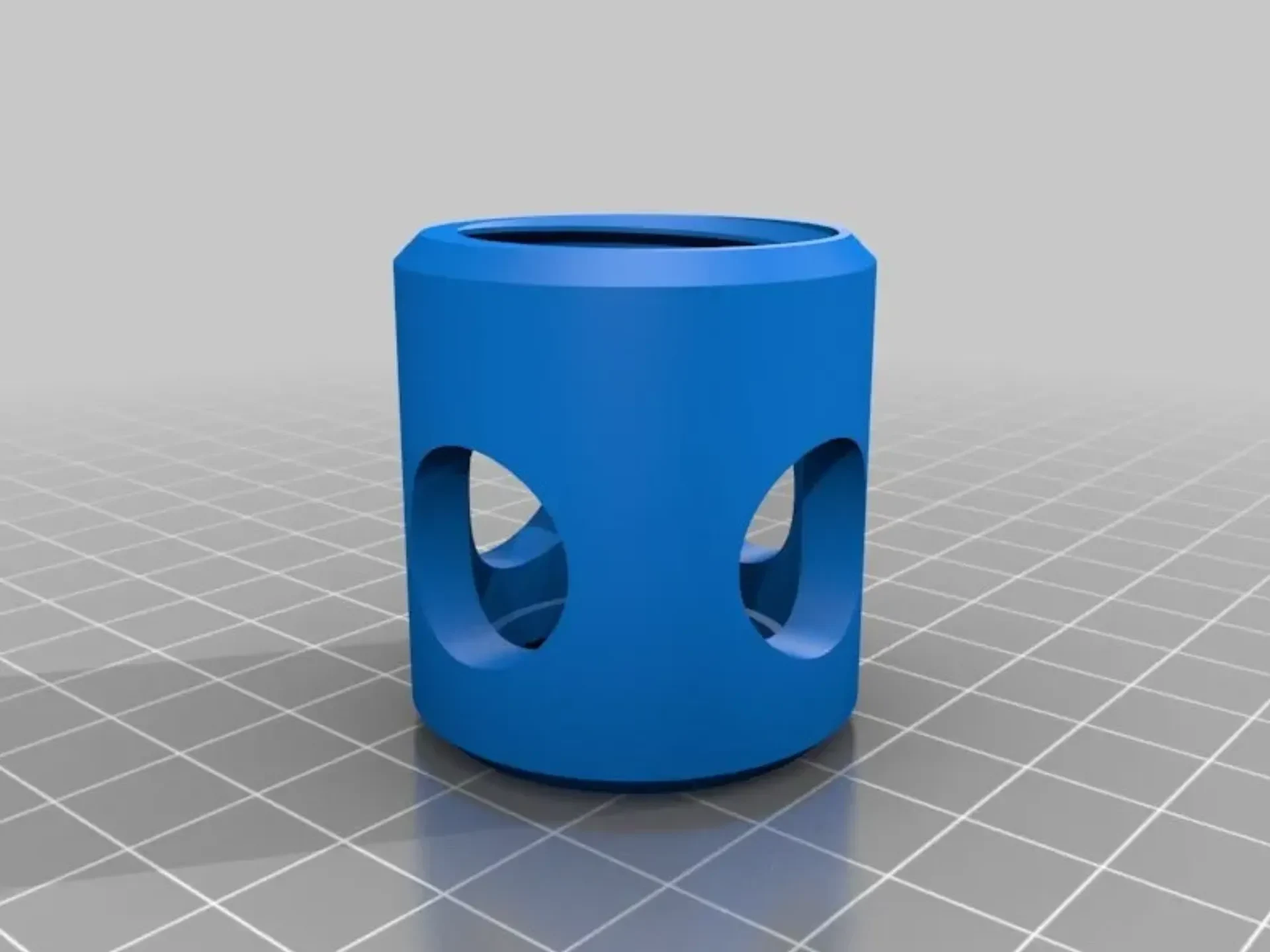

Корпус фонаря для вставного модуля светодиодов/отражател...
Это версия 2.0 другого фонарика, https://www.thingiverse.com/thing:2581075.
ОБНОВЛЕНИЕ: более новая версия с радиатором из медной трубы находится здесь: https://www.thingiverse.com/thing:2957437
Проблема с предыдущим заключалась в том, что, хотя его было легко собрать, электрические соединения было сложно выполнить внутри, и это было сложно. При езде на велосипеде с фонарем он мерцает из-за вибрации велосипеда.

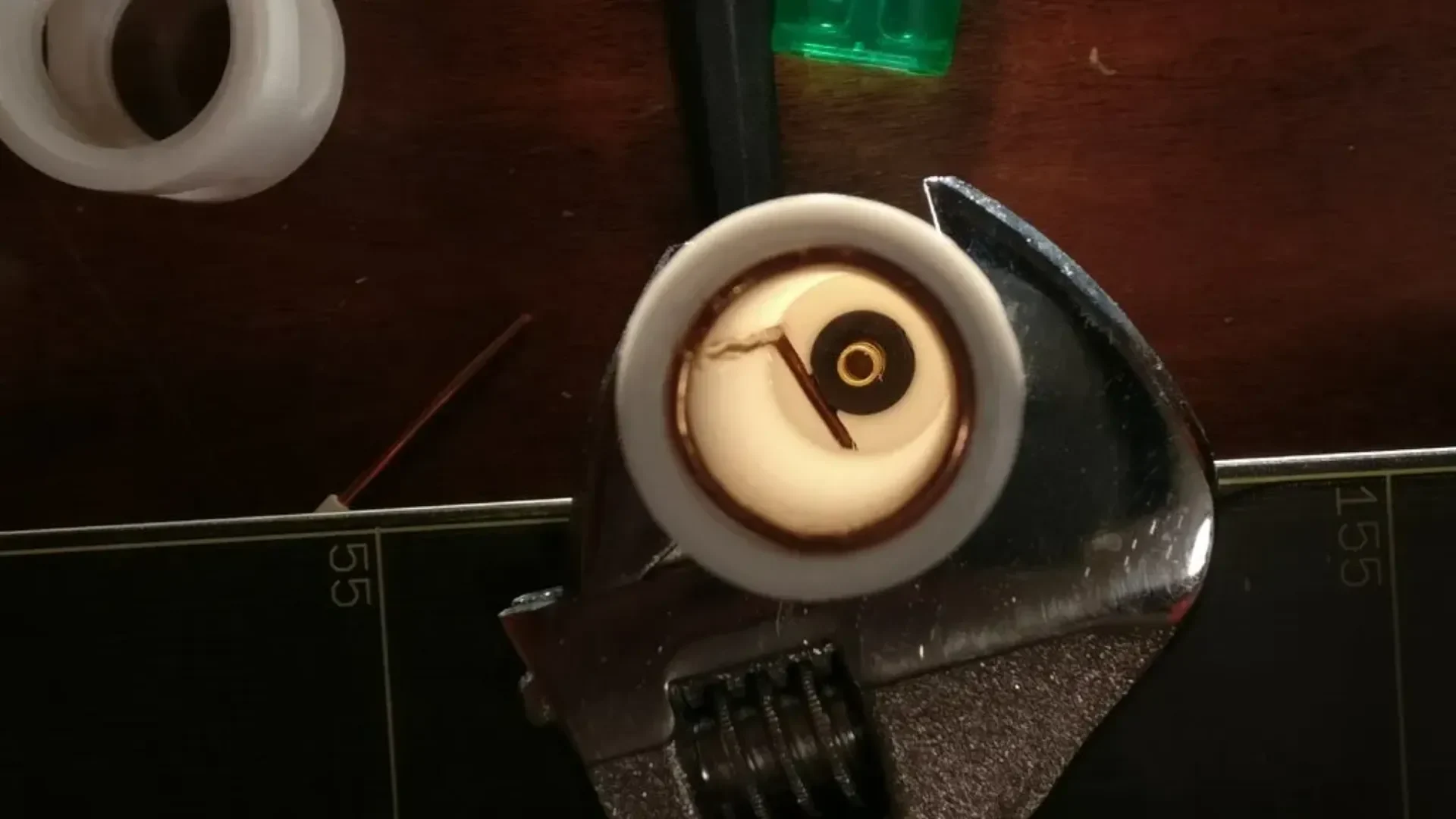

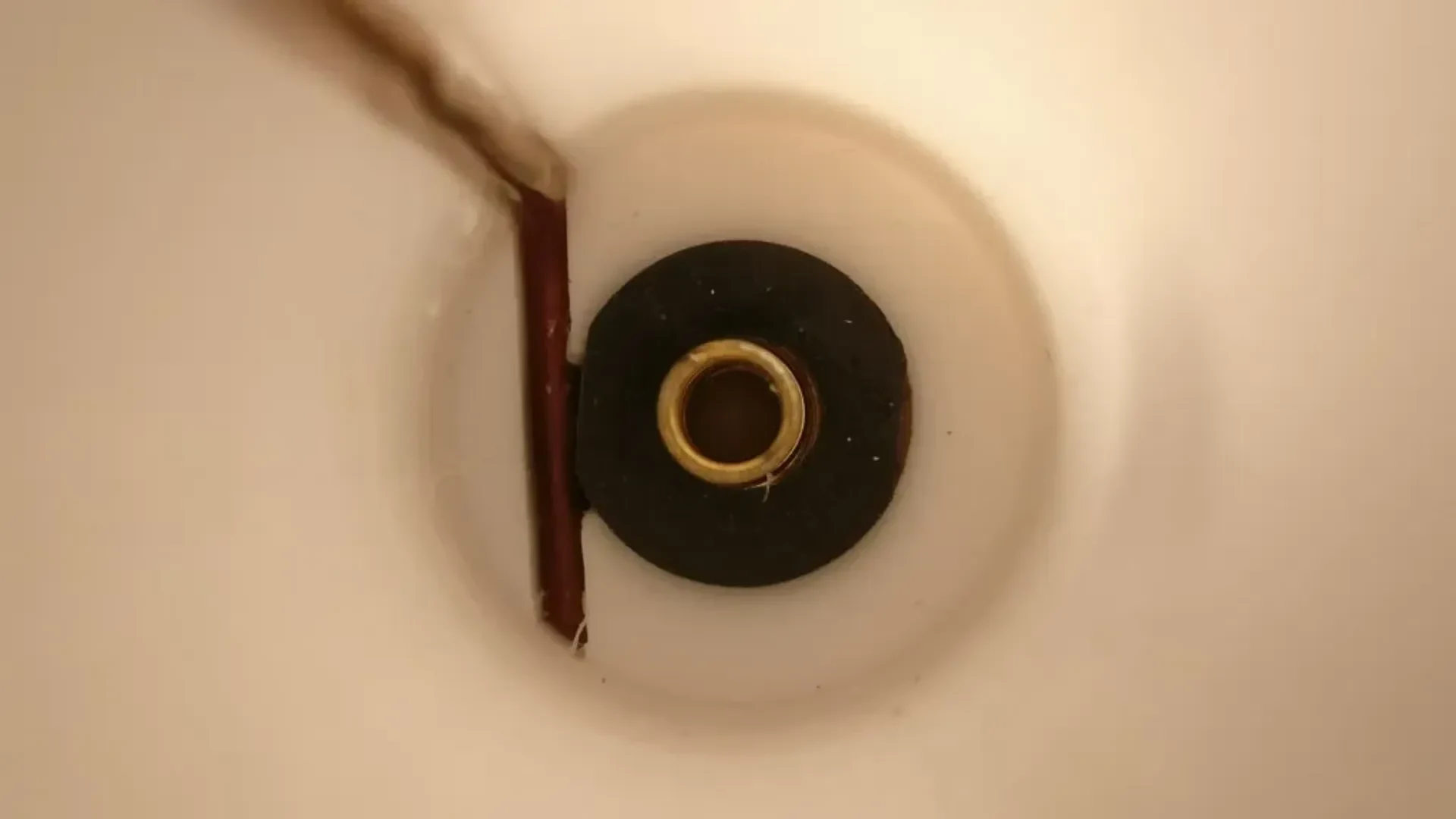

Новая версия имеет внутренние конструкции для поддержки сплошного медного провода диаметром 1,6 мм / 14 AWG, который обычно используется в бытовой электропроводке. Способ подключения гораздо более надежный. См. фотографии изгиба проволоки.

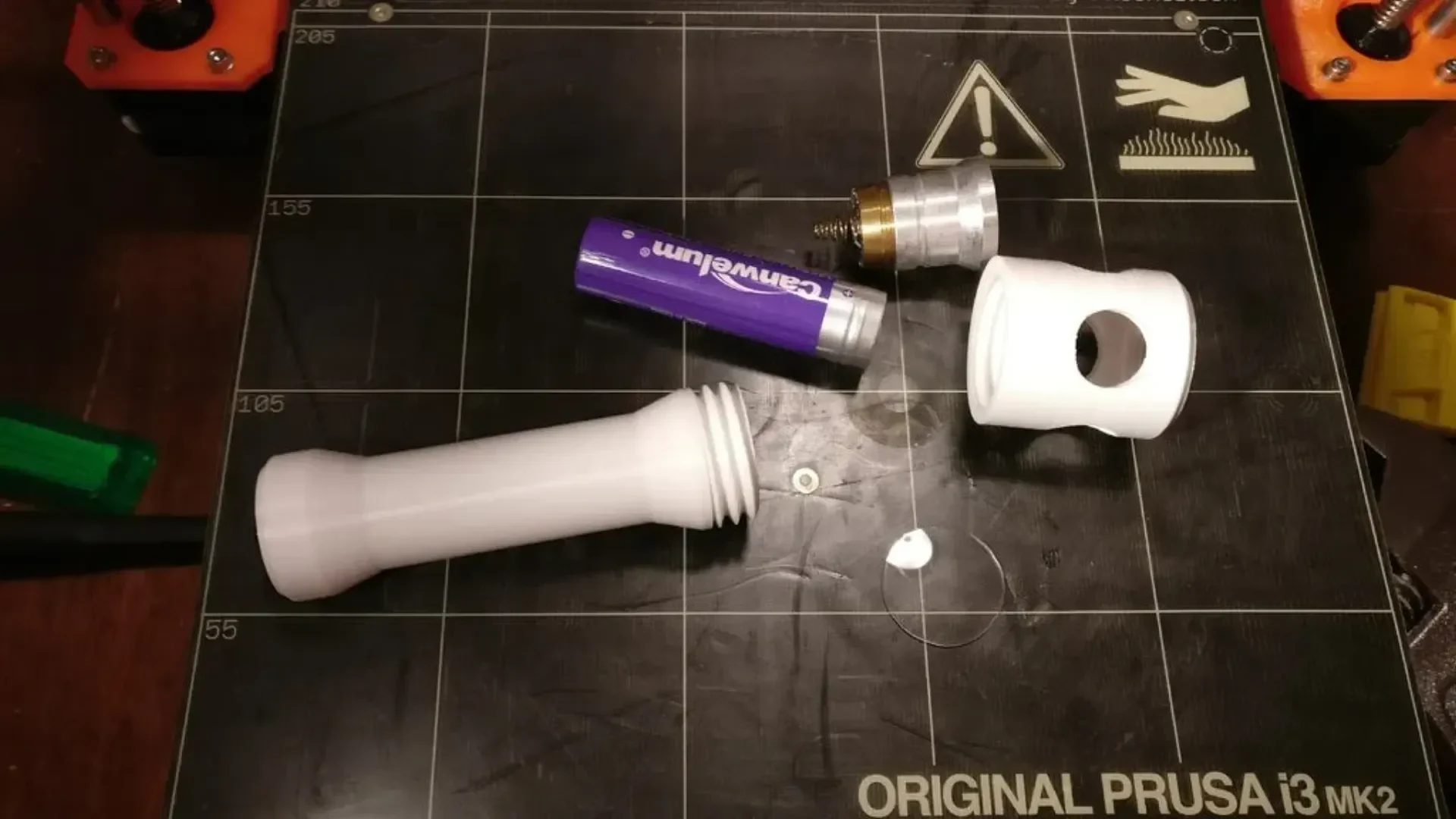

Ненапечатанные ингредиенты:
1 защищенная ячейка 18650
1 светодиодный фонарик «drop-in», версия 26,5 мм. Вы можете купить их на AliExpress, на сайте ultrafire.com, на Dealextreme и т. д. и т. п. Вам нужны модели со встроенным отражателем и платой драйвера.
1 прозрачный пластиковый круг диаметром 26,5 мм — его можно вырезать из чего угодно, я использовал дремель для демонстрационной линзы (попросите их в местном оптометристе или магазине оптики, они их просто выбрасывают)
1 SPST, круглый переключатель с защелкой диаметром 11 мм от ненужных фонариков.
12 см ц��льного медного провода диаметром 1,6 мм / 14awg и желание его согнуть.
Рекомендуемые материалы: PETG или более термостойкий. НЕ ПЛА.
Распечатать инструкции
