Корпус фонаря для вставного модуля светодиод/отражатель
Обновление: более новую версию с улучшенной внутренней проводкой, использующей только провод 1,6 мм / 14awg, см. на https://www.thingiverse.com/thing:2647700.

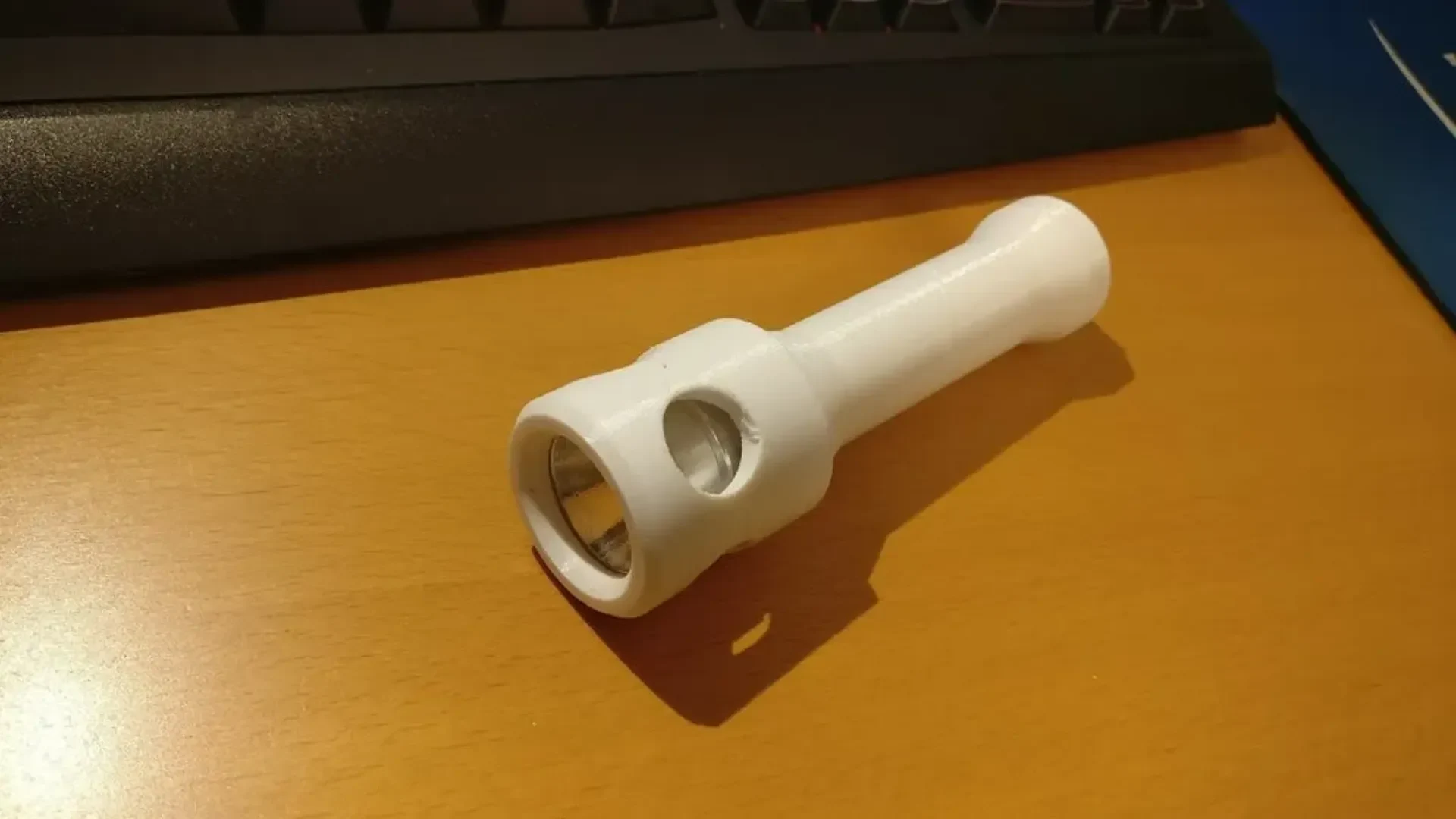

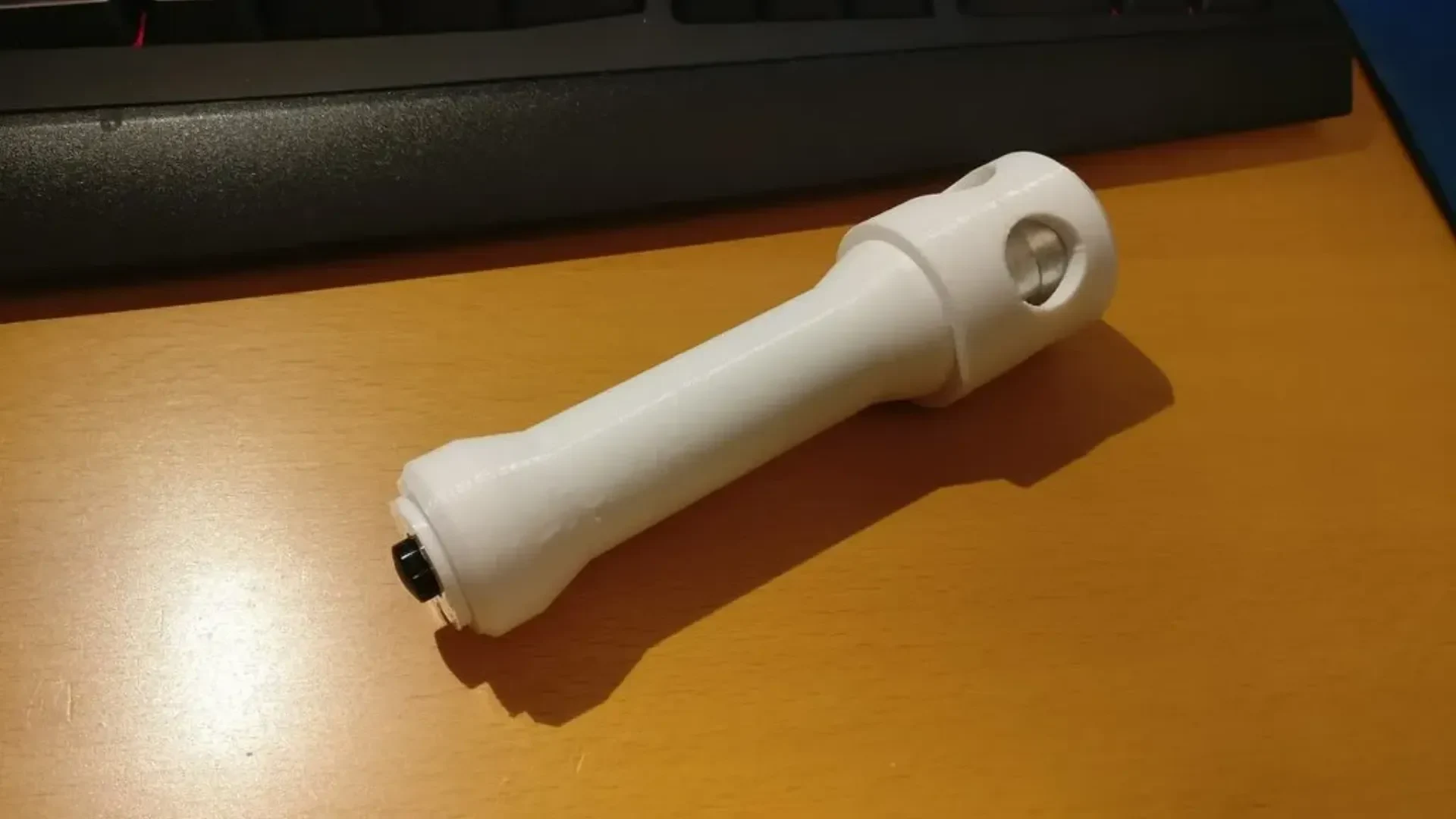

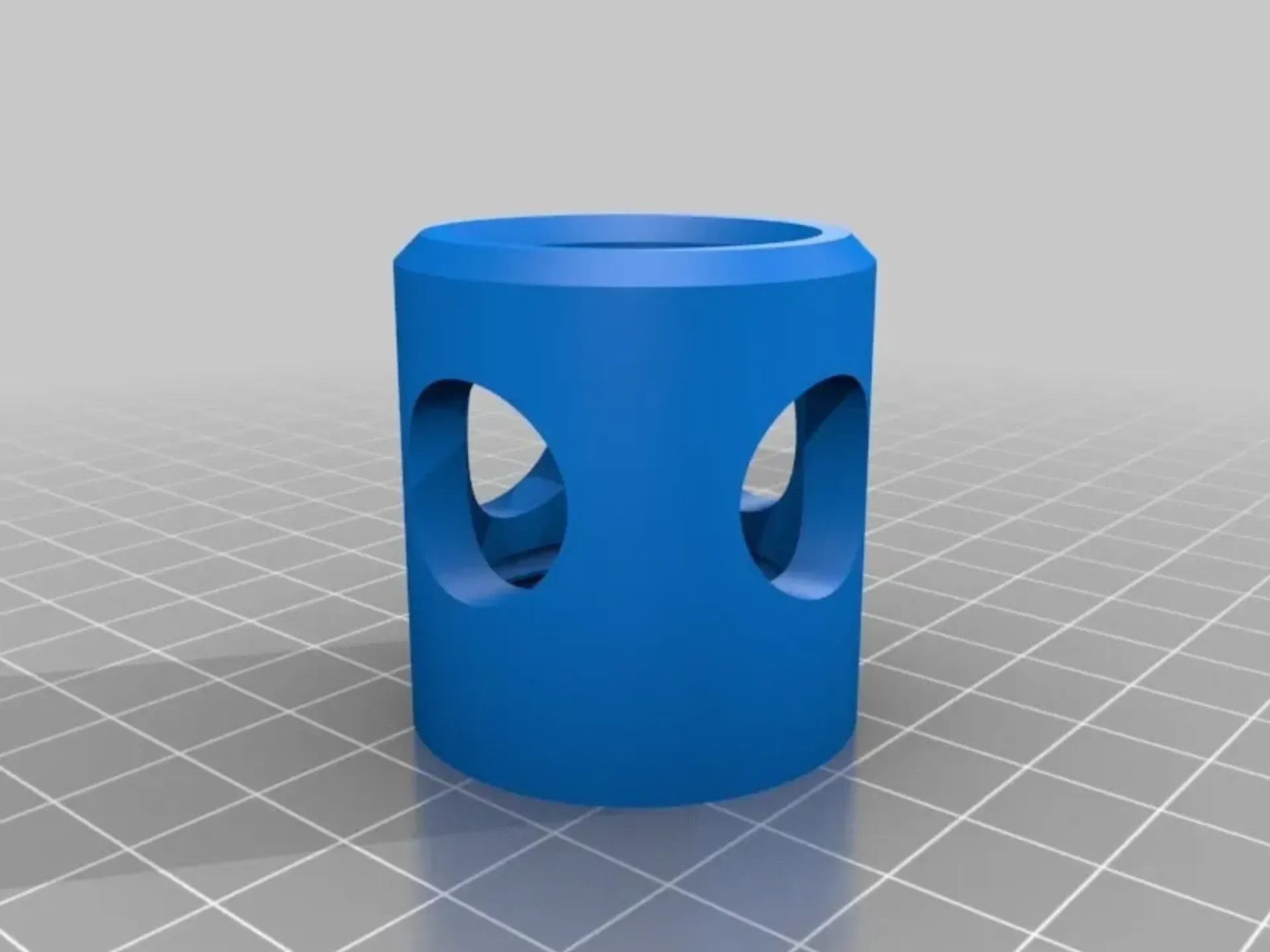

У меня была запасная вставная светодиодная лампа диаметром 26,5 мм, поэтому я сделал для нее ручку. Вы можете легко купить это за 12 канадских долларов или около 9 долларов США, но зачем покупать, если можно сделать из обрезков? Он СУПЕР ЯРКИЙ — около 1000 лм, примерно такой же яркий, как лампа накаливания мощностью 100 Вт, но, к сожалению, через 5 минут он сильно нагре��ается (отсюда и полуоткрытая конструкция воздушного охлаждения).

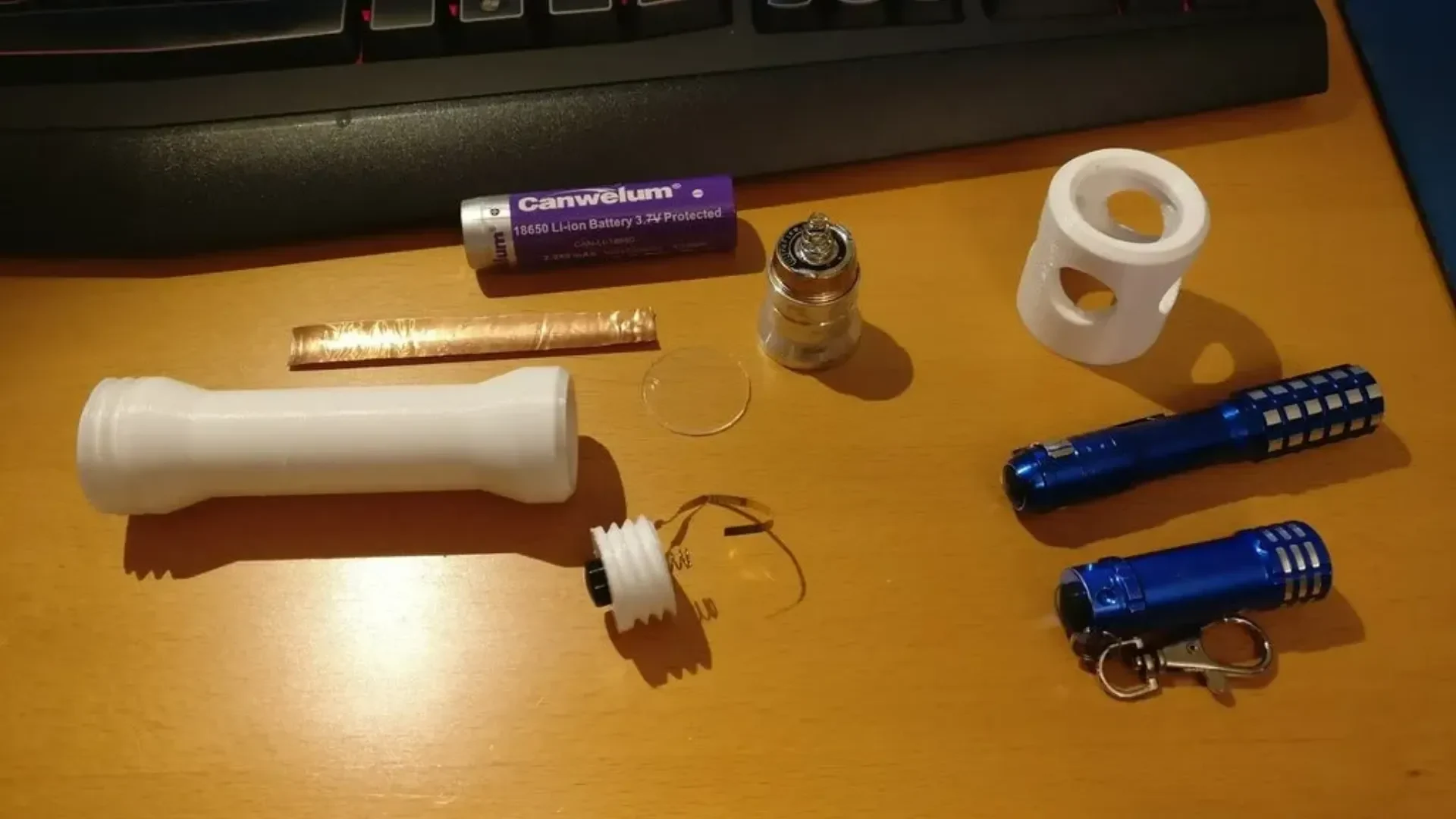

Ненапечатанные ингредиенты:
1 защищенная ячейка 18650
1 светодиодный фонарик «встраиваемый», версия 26,5 мм — раньше они стоили 3 доллара за штуку, но с тех пор стали дороже. Вы можете купить их сейчас на AliExpress, на сайте ultrafire.com, на Dealextreme и т. д. и т. п. Вам нужны модели со встроенным отражателем и платой драйвера.
1 прозрачный пластиковый круг диаметром 26,5 мм — его можно вырезать из чего угодно, я использовал дремель для демонстрационной линзы (попросите их в местном оптометристе или магазине оптики, они их просто выбрасывают)
1 фиксирующийся переключатель SPST от ненужных фонариков (на фото выше)
2 медные (или другие металлические) полоски длиной не менее 70 мм.
Советы по сборке:
Довольно просто, но с задней крышкой немного сложнее, потому что вам нужно убедиться, что у вас хороший электрический контакт.
Распечатать инструкции
Категория: Краткое описание домашнего хозяйства
Обновление: более новую версию с улучшенной внутренней проводкой, использующей только провод 1,6 мм / 14awg, см. на https://www.thingiverse.com/thing:2647700.
У меня была запасная вставная светодиодная лампа диаметром 26,5 мм, поэтому я сделал для нее ручку. Вы можете легко купить это за 12 канадских долларов или около 9 долларов США, но зачем покупать, если можно сделать из обрезков? Он СУПЕР ЯРКИЙ — около 1000 лм, примерно такой же яркий, как лампа накаливания мощностью 100 Вт, но, к сожалению, через 5 минут он сильно нагревается (отсюда и полуоткрытая конструкция воздушного охлаждения).
Ненапечатанные ингредиенты:
1 защищенная ячейка 18650
1 светодиодный фонарик «встраиваемый», версия 26,5 мм — раньше они стоили 3 доллара за штуку, но с тех пор стали дороже. Вы можете купить их сейчас на AliExpress, на сайте ultrafire.com, на Dealextreme и т. д. и т. п. Вам нужны модели со встроенным отражателем и платой драйвера.
1 прозрачный пластиковый круг диаметром 26,5 мм — его можно вырезать из чего угодно, я использовал дремель для демонстрационной линзы (попросите их в местном оптометристе или магазине оптики, они их просто выбрасывают)
1 фиксирующийся переключатель SPST от ненужных фонариков (на фото выше)
2 медные (или другие металлические) полоски длиной не менее 70 мм.
Советы по сборке:
Довольно просто, но с задней крышкой немного сложнее, потому что вам нужно убедиться, что у вас хороший электрический контакт.
Настройки печати
Производитель принтера: Prusa
Принтер: i3 MK2S
Плоты: Нет
Поддерживает: Не имеет значения
Разрешение: 0,2
Заполнение: 15% 3 корпуса
Примечания:
Белый PETG при 240C
Ориентация детали не имеет большого значения, но вы можете попытаться сориентировать все детали так, чтобы не бы��о сильного выступа, то есть выступа, где заканчивается резьба.
