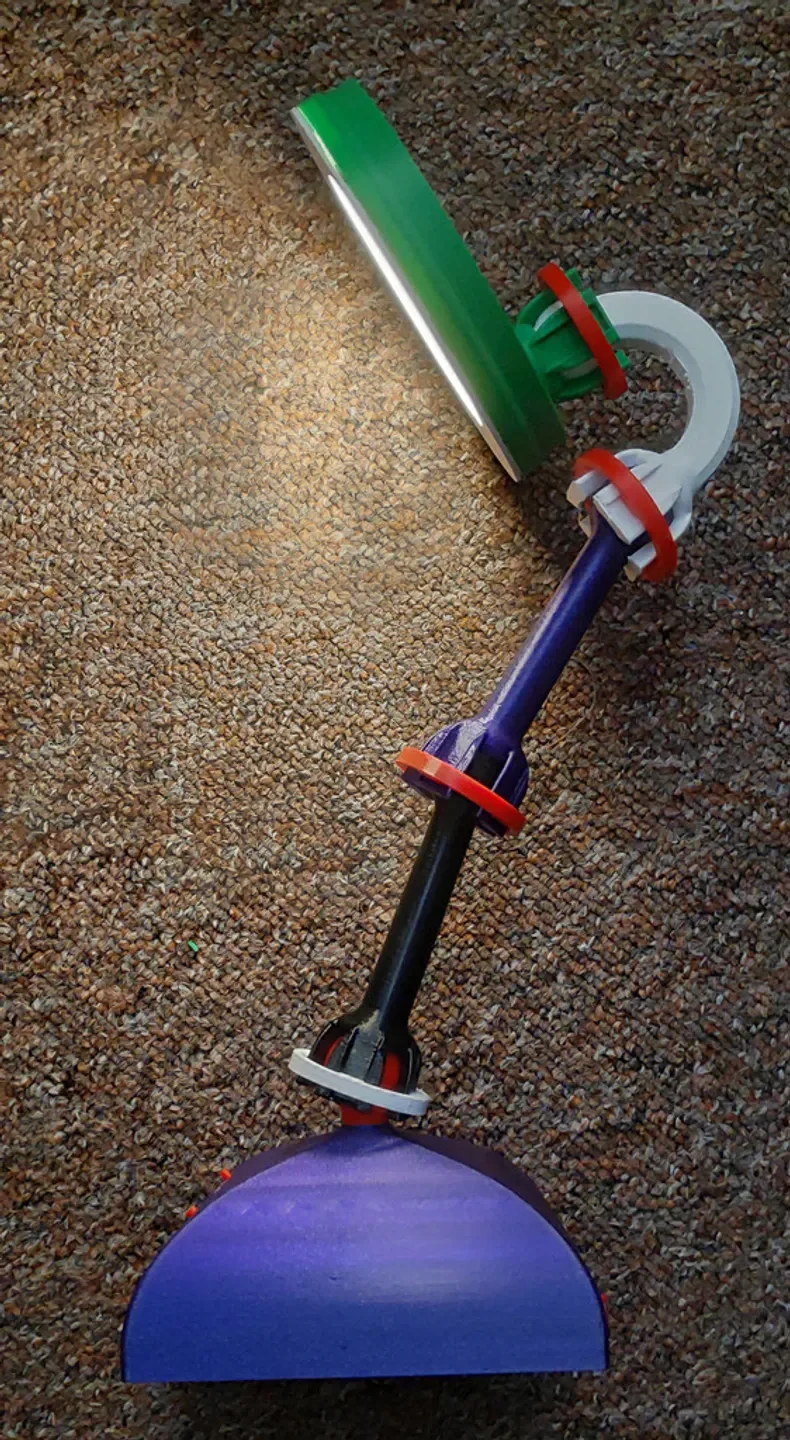

Светодиодная настольная лампа на батарейках мощностью 6 Вт.
Внимание, есть версия 2, так как, когда я ее проектировал, я не подумал о некоторых вещах, поэтому добавил их, но не распечатал эту обновленную модель. Я только не уверен насчет переключателя, подойдет ли верхняя крышка так, как я думаю.
Особенности:
Работа от аккумулятора, встроенное зарядное устройство, уровень заряда аккумулятора, регулировка яркости, регулировка длины лампы.
Ссылки предоставлены Teaching Tech https://www.thingiverse.com/thing:3223979
Настройки печати:
Сопло 0,4/0,6, высота слоя 0,2
Рекомендуемые опоры для lampMount и LampTop.
Распечатайте в соответствии с указаниями файлов.
Вещи, которые возникли при сборке, о которых я не учел при проектировании:
Нет отключения батареи при включении/выключении, повышающий преобразователь будет медленно разряжать батарею.
Невозможно увидеть, когда аккумулятор заряжен (виден только сзади)
Отверстия диаметром ⌀ 4 мм в креплении веб-камеры слишком малы для прохождения любого разъема. Изменить количество ссылок, не сняв коннектор, не получится.
Я также загрузил обновленную версию, которую не распечатывал, поэтому не уверен на 100%, что она подойдет, но в нее включены некоторые исправления:
Резьбу держателя заменили на M10 на M12 и увеличили отверстие до ⌀ 8 мм (должен пройти 2-контактный разъем XH).
Добавлено крепление для переключателя сзади (10×15 SPST KCD11).
Как всегда, файлы шагов включены.
спецификация
3D-печать:

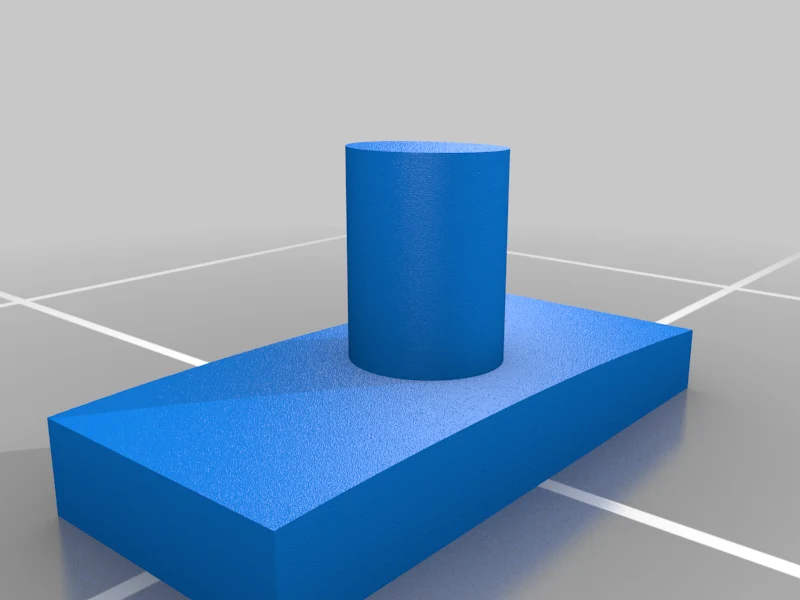

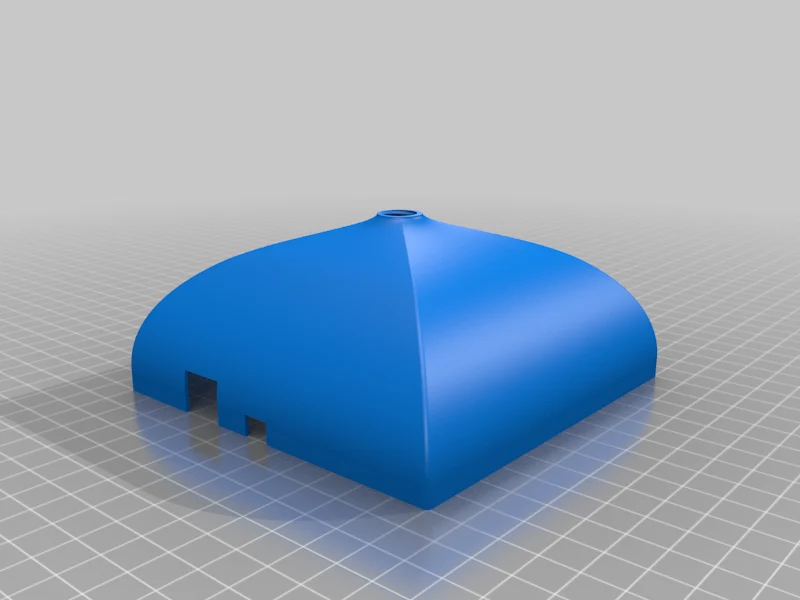

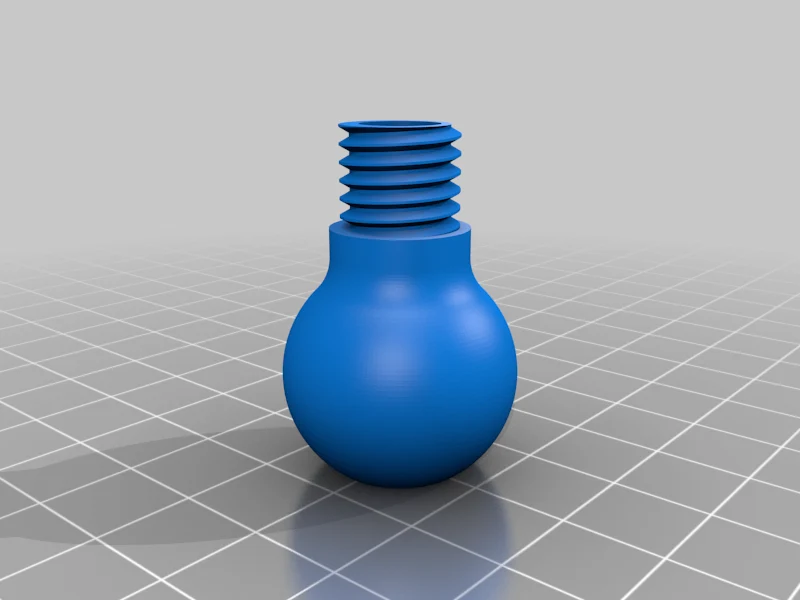

1 × 180link, lampLink, lampMount, LampTop, LampBot, LinkScrew, OnOffButton, BatteryButton
4 × LedLightPipe (с прозрачной нитью)
x× Ссылка Teaching Tech https://www.thingiverse.com/thing:3223979 или более длинные ссылки от trisi1231 https://www.thingiverse.com/thing:3993038
x+2 locking_ring
без 3D-печати:
Круглый потолочный светильник под штукатурку 6Вт (⌀ 120мм, 18В 300мА)
TP4056 с ПКМ
SX1308 повышающий преобразователь
Светодиодный контроллер 12В-24В (3 кнопки)
1S Индикатор заряда аккумулятора (https://www.aliexpress.com/item/32848288120.html)
18650 (2-3 параллельно, ток потребления будет около 1,7 А, поэтому следует использовать 2+ ячейки)
4x M3x4 (до 10 мм)
1 тактильный переключатель 6×6×4,3
1 кулисный переключатель 10×15 SPST KCD11
Дополнительно: 3 кубика льда для виски (размером до 25×25×25 мм) в качестве гирь. Инструменты:
Цифровой мультиметр, пистолет для горячего клея, паяльник, проволока.
опционально можно добавить разъемы для облегчения разборки: 2×1×2 M+F, 1x 1×3 M+F.
Подготовка
Снимите термоусадку и купольные кнопки с контроллера светодиодов, припаяйте разъемы 1х2 от светодиодов LED- и LED+. Припаяйте провод к контакту 4 микросхемы рядом с MOSFET (проверьте, подходит ли средняя кнопка контроллера к этому контакту) и подключите его к разъему 1×3, это подключение кнопки ВКЛ/ВЫКЛ.
Отпаять кнопку от индикатора батареи. Обратите внимание, так как из 4-х контактных площадок (в моем случае) только 2 площадки имеют подключения, припаяйте удлинители от площадок к кнопке (длиной около 5 см).
Припаяйте 2 провода к положительной и отрицательной контактам индикатора заряда батареи и подключите их к 2 контактам разъема 1×3.
Припаяйте 2 провода к тактильному переключателю, 1 идет к минусовой площадке индикатора батареи (длиной около 4 см), а второй — к оставшемуся контакту разъема.
Включите повышающий преобразователь и отрегулируйте выходное напряжение примерно на 17,8 В.
Отвинтите верхнюю крышку потолочного светильника, снимите пенопластовую ленту и приклейте ее к креплению лампы, припаяйте пару проводов к светодиодной ленте. Контакт 4 светодиодного контроллера, который подключается к кнопке ВКЛ/ВЫКЛ на другой стороне.
Сборка
Абажур лампы:
вкрутите лампу в lampMount (можно добавить что-нибудь светоотражающее между lampMount и lampLink), пропустите провода через lampLink, 180link, link и LinkScrew. Подключите провода к разъему 1×2.
Электроника в базе:

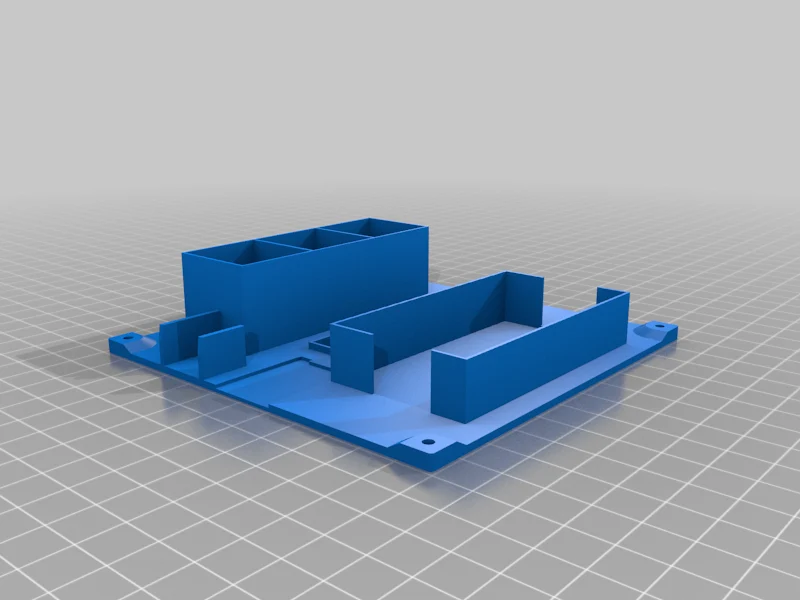

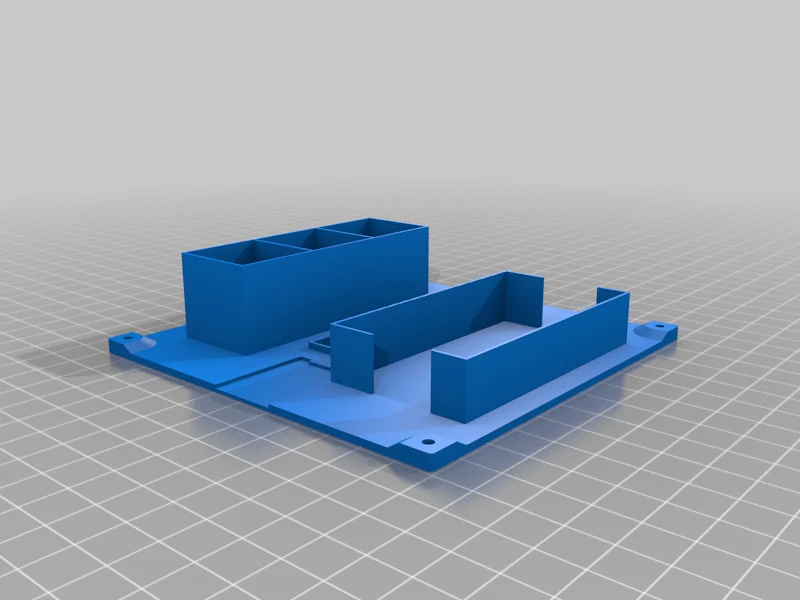

Разложите детали по местам на LampBot и припаяйте между ними провода. Горячий клей все
Электроника в верхней крышке

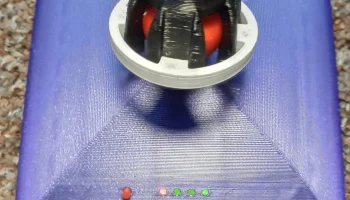

Вставьте 4 LedLightPipe в отверстия, вставьте удлинители кнопок в отверстия. Вставьте кнопки в прорези, проверьте, можете ли вы нажимать кнопки, приклейте их на место горячим клеем. Возьмите индикатор заряда батареи, поместите светодиоды перед световыми трубками и приклейте горя��ий клей.
