Мини-портативный источник питания 5Vcc-50Vcc

Я сделал эту портативную коробку для питания железнодорожных реле;

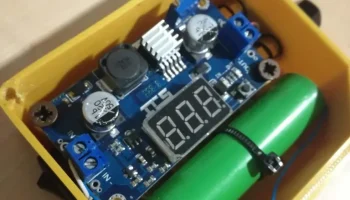

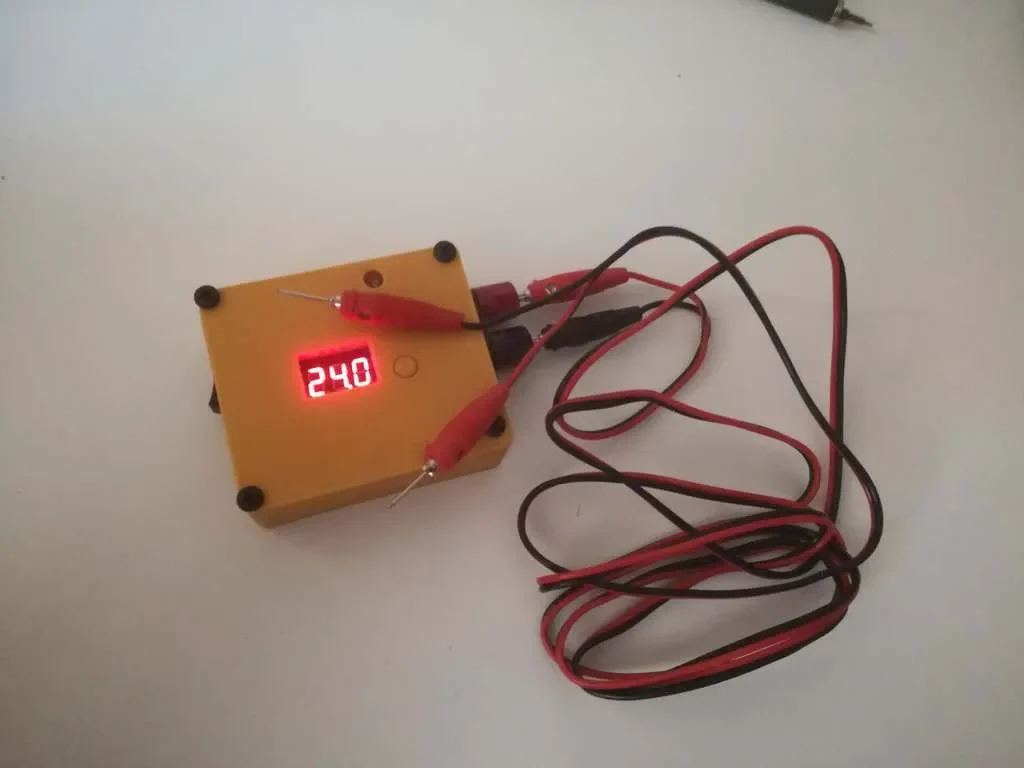

В коробке используется модулятор Step_up, питающийся от литиевой батареи 18650 напряжением 4,2 В; напряжение регулируется потенциометром, выходное напряжение до 50 В пост. тока; есть кнопка проверки выходного напряжения на дисплее или напряжения аккумулятора; Есть схема защиты аккумулятора и зарядки через micro-usb.

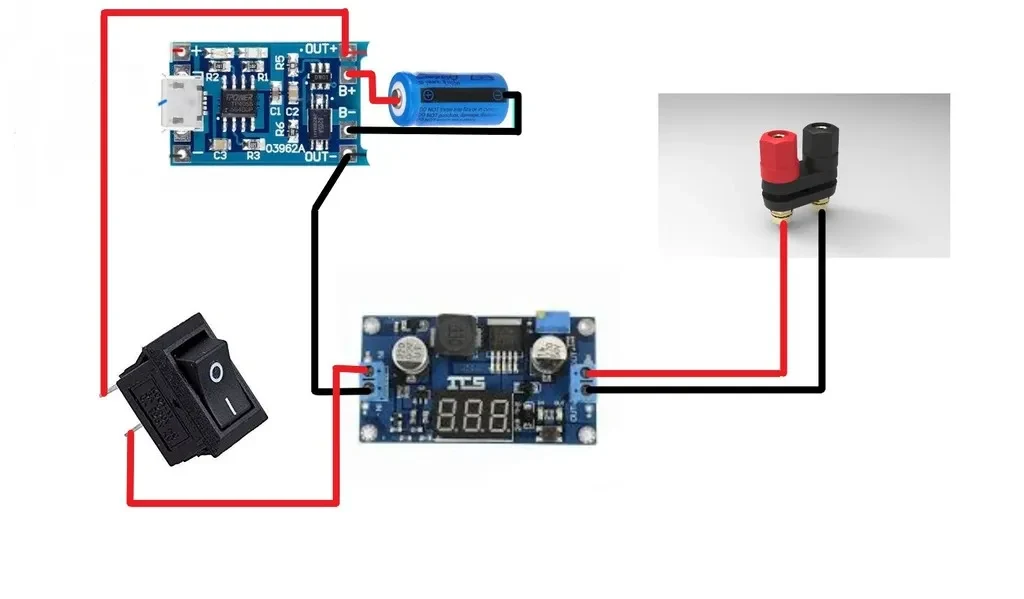

Вот что вам нужно:

№ 1: Зарядное устройство Lipo TP4056 https://goo.gl/hiqBMV

№1: Вилка-банан https://goo.gl/sJ7zqU

№1: Аккумулятор 18650 https://goo.gl/xHL1v3

№ 4: Винты M3* 8 мм или аналогичные https://goo.gl/uPqPjj

№1: Переключить https://goo.gl/kryXkC

№1: Модуль Step_UP с дисплеем https://goo.gl/1Sv3zk

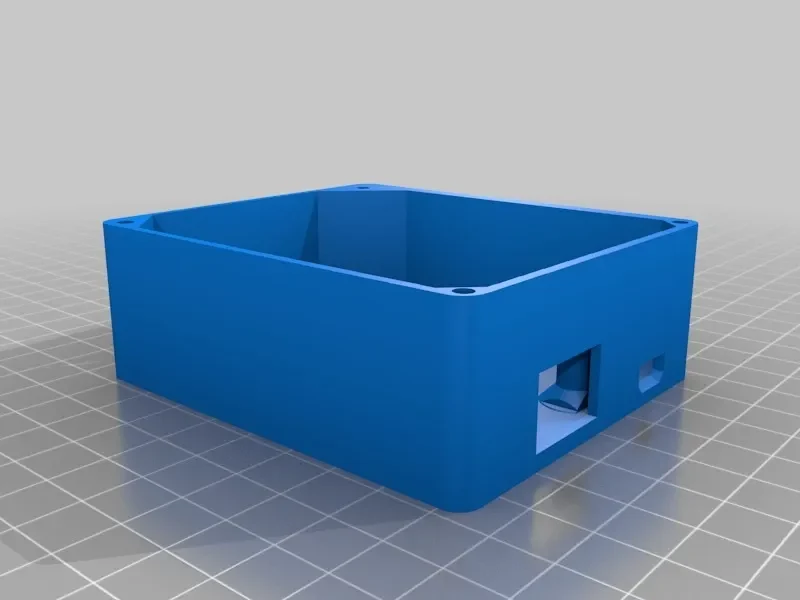

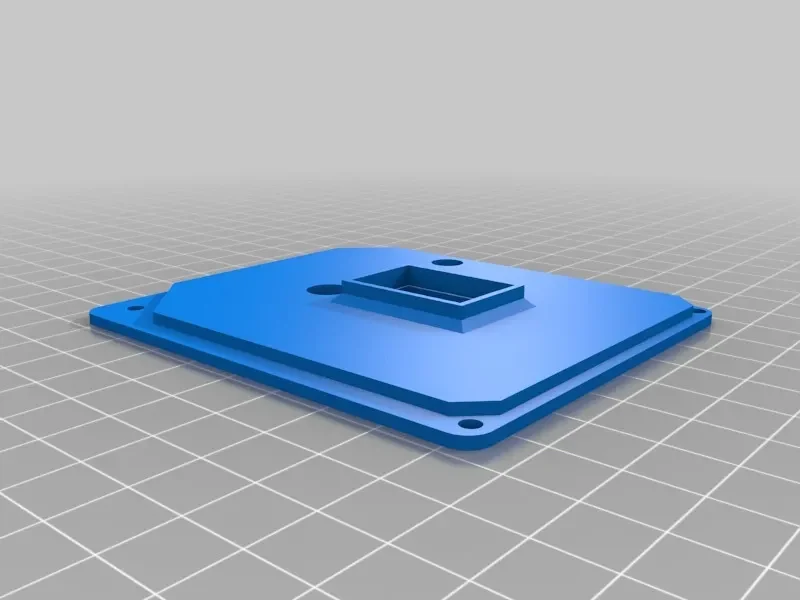

Настрой��и печати

Принтер:

Цетус3d

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

200 микрон

Заполнение:

25%

Примечания:

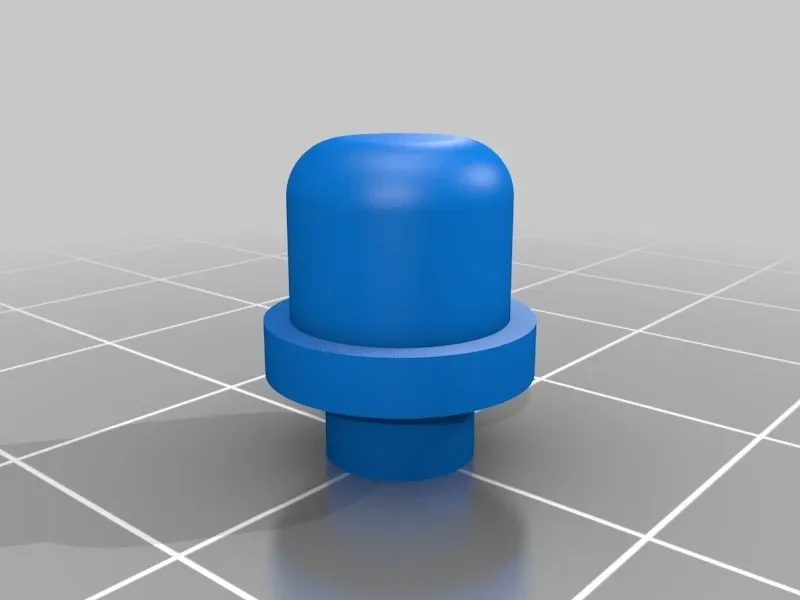

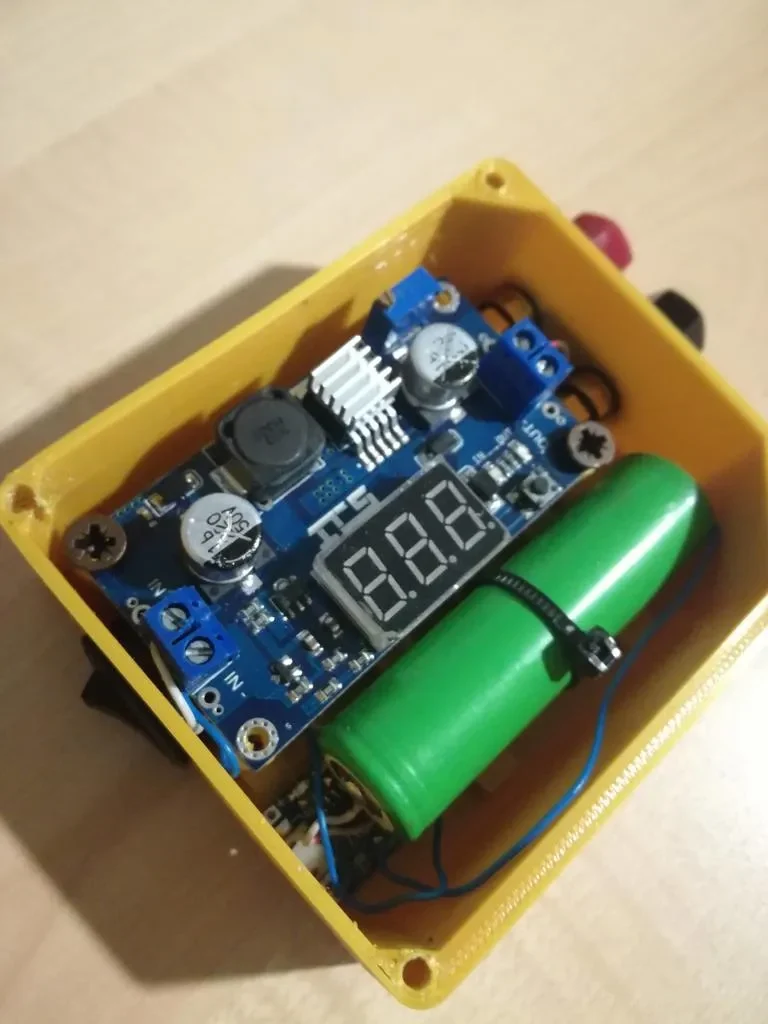

Только кнопку нужно распечатать с подставками; аккумулятор необходимо зафиксировать пластиковой лентой; регулятор заряда аккумулятора ТР4056 должен быть запрессован, возможно, придется подпилить заднюю часть; для крепления повышающего модуля используйте 4 обычных винта М3 длиной 5-8 мм.

Категория: Электроника
