Bambu Lab P1 X1 двойной дополнительный вентилятор / Bentobox
Модульный дополнительный вентилятор Bentobox серии Bambu Lab P1/X1 (10 апреля 2023 г.)

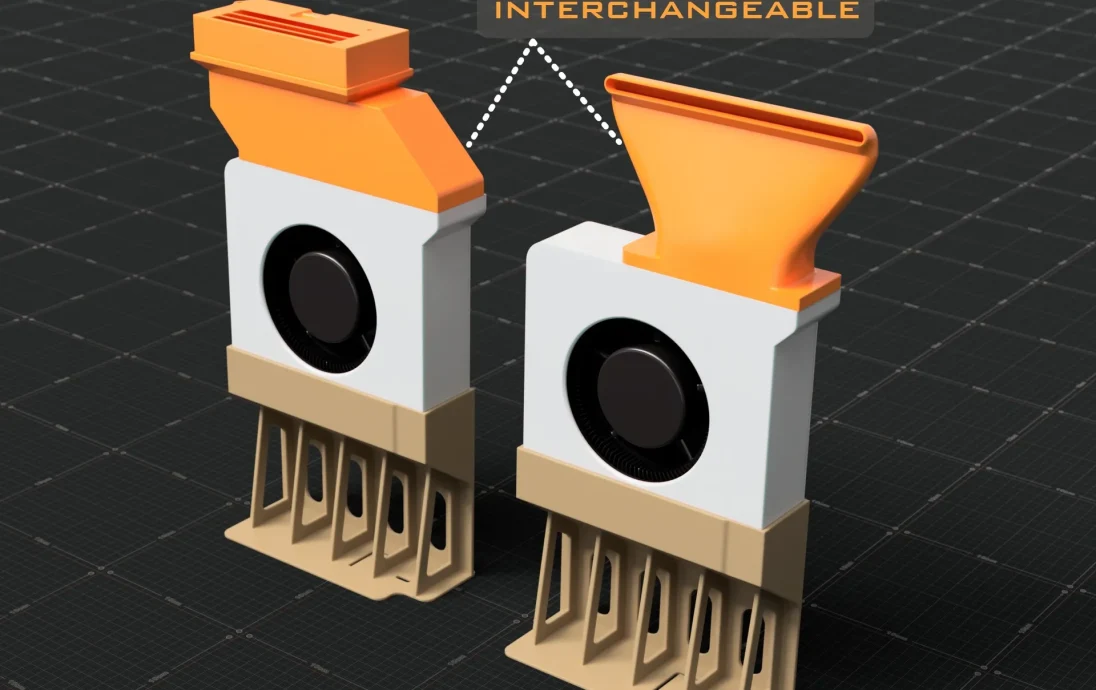

Разработан модульный второй дополнительный вентилятор/бентобокс для принтеров Bambu Lab. Если предположить, что многие люди обновят свой P1P до P1S, у них, скорее всего, теперь будет два дополнительных вентилятора, и второй из них может оказаться полезным!
Это отдельная модель от другой моей модели ( https://www.printables.com/model/435312-bambu-lab-p1p-x1-x1c-dual-aux-fan ), поскольку она предназначена для пользователей, которые планируют использовать принтер как в зак��ытой, так и в открытой среде.

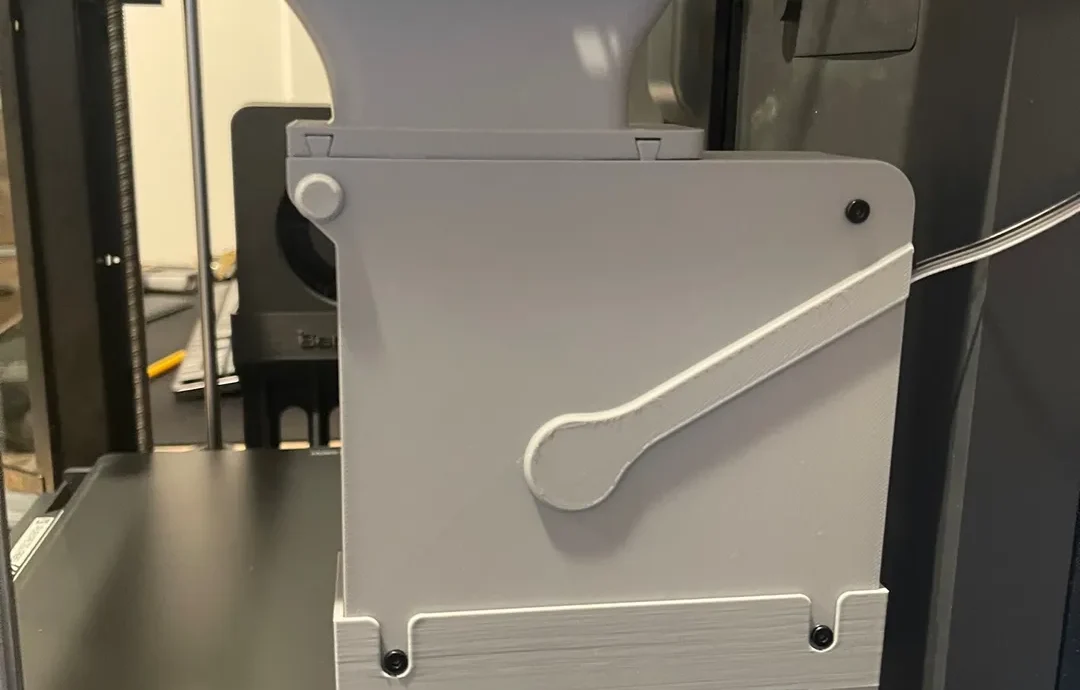

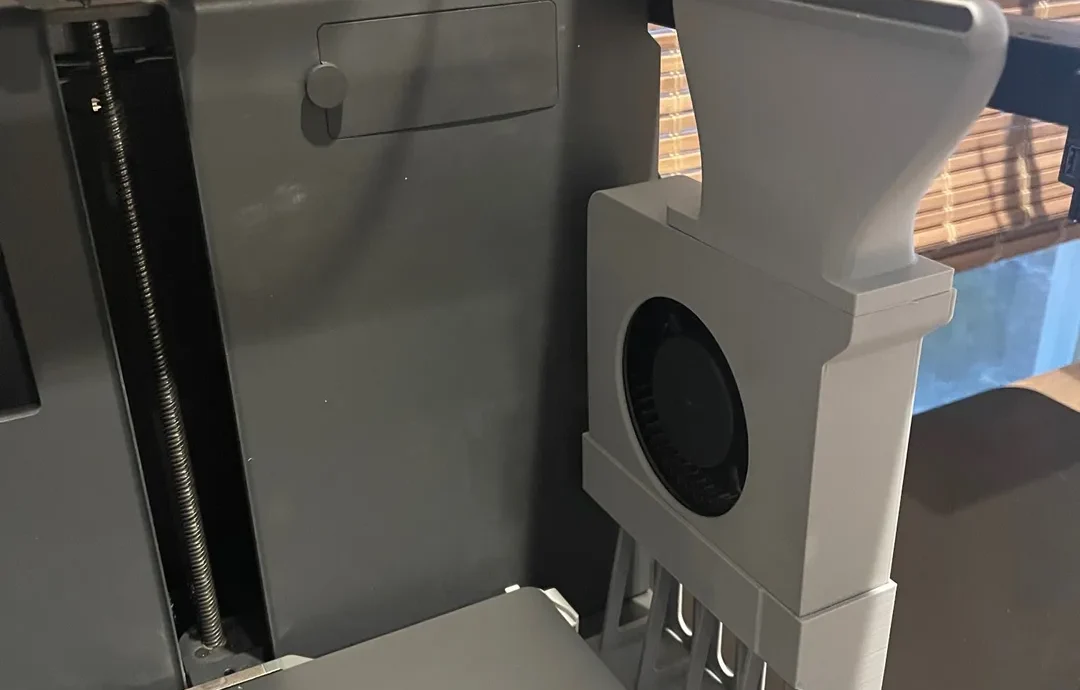

Используйте двойной вспомогательный модуль при печати PLA или нитей, требующих охлаждения, в закрытом помещении. Переключитесь на бентобокс при печати с нитями, которые могут выделять неприятные или вредные запахи. Бентобокс будет рециркулировать воздух, пропуская его через фильтры и идеально удаляя любые запахи.
Подходит только для правой стороны принтера! Вы не можете зеркально отобразить работу слева, где находится оригинальный вентилятор, поскольку направляющие рамы имеют разную высоту (помимо прочего).
Содержание
Обновления
Файлы
Дополнительные детали
Печать информации
Сборка
Варианты проводки
Будущее обновление (15 августа 2023 г.)
Работаем над обновлением, которое позволит установить вентилятор на боковую панель. Теперь, когда у пользователей P1 есть такая возможность, это будет более быстрая печать, экономия нити и экономия места, если фанаты больше не будут нужны.
См. папку «Тест», в настоящее время ожидаются новые панели для проверки установки — 25 августа 2023 г.
Обновление от 28 июля 23 г.

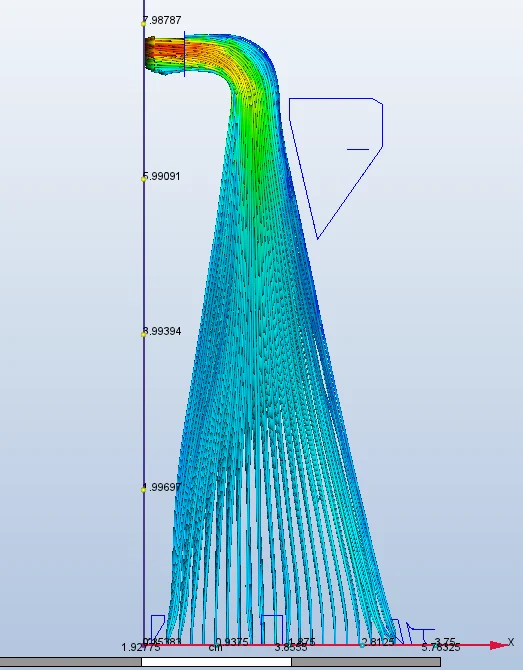

Завершен проект модернизированных вентиляторных каналов, обеспечивающих поток воздуха к задней, средней и передней части рабочей пластины.
https://www.printables.com/model/436893-bambu-lab-aux-fan-full-plate-728
Обновление от 25 июля 23 г.
Добавлено несколько инструкций по подключению.
Использование порта fan_1 для питания доп. Управление через Bambu Studios
Использование порта fan_1 для питания доп. Управление через Gcode.

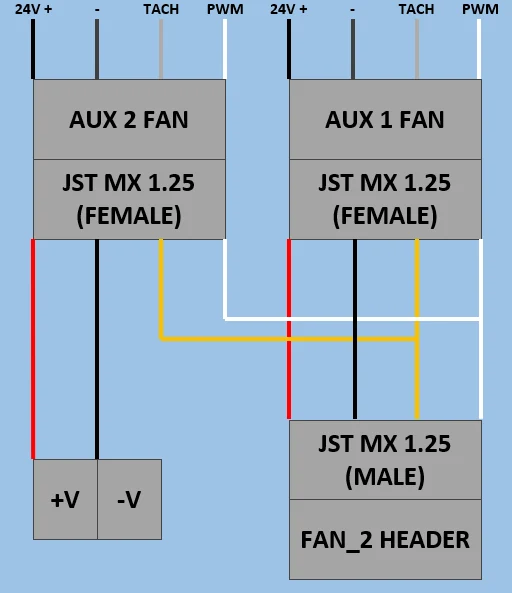

Оставляя порт fan_1 открытым для вентилятора температуры камеры, подключаем 2-й вспомогательный вентилятор к 1-му вспомогательному вентилятору. Управление обычным способом.
Файлы
Основные файлы
Задняя пластина 3А
Подставка для двух вентиляторов 4A
Корпус вентилятора 6А
Модульная верхняя часть вентилятора P1 7A
Модульный вентилятор X1 8A
Дополнительные файлы Bentobox
НЕРА-бокс 1А
HEPA-крышка 2А
Карбоновый ящик 5А
Распечатать файл
P1 Печать файла
X1 Печать файла
Дополнительные детали
Базовые компоненты
Дополнительный вентилятор
https://us.store.bambulab.com/products/auxiliary-part-cooling-fan-x1-series-and-p1p
Кол-во 2: M3*6
Кол-во 24: круглые неодимовые магниты 6 мм * 3 мм
https://www.amazon.com/dp/B09TQP1KZ5?psc=1&ref=ppx_yo2ov_dt_b_product_details
Дополнительные компоненты для Bentobox
Кол-во 1: HEPA-фильтр 80 мм*40 мм*15 мм
https://www.amazon.com/dp/B0782T7L6P?psc=1&ref=ppx_yo2ov_dt_b_product_details
Бескислотные углеродные гранулы — диаметр минимум 4 мм
https://github.com/nevermore3d/Nevermore_Micro#source-the-proper-acid-free-carbon

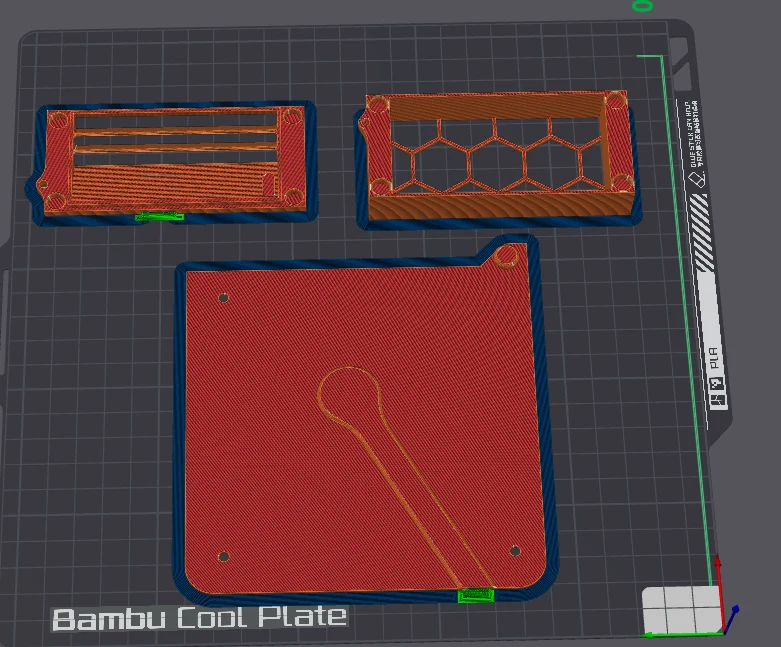

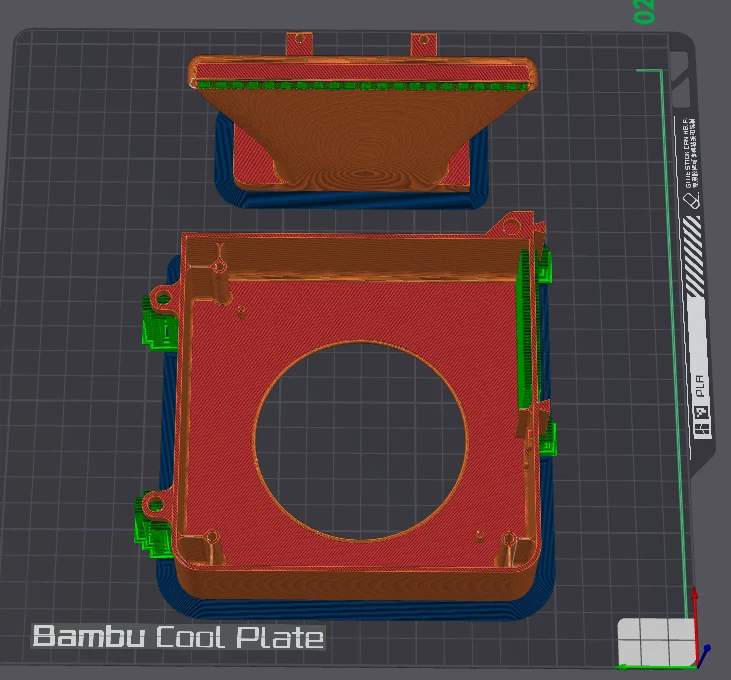

Ориентация печати
Настройки печати
НЕ ИСПОЛЬЗУЙТЕ PLA, ОН СЛОМАЕТСЯ. Пожалуйста, используйте PETG, ASA, PLA+ и т. д.
Я использовал Polylite Pro PLA+.
Установите калибровку K и отрегулируйте настройки в зависимости от вашей нити.
Качество
См. файл рабочей пластины.
Поддержка
См. файл рабочей пластины.
Другое
Прилипание кровати. Если у вас возникли проблемы с прилипанием, используйте поля, они уже настроены в файле печати, поэтому сначала проверьте настройки.
* Чтобы снять опору с верхней части вентилятора, я просто использовал плоскогубцы и вытащил опору, что оказалось довольно легко. Иногда часть опоры застревала, но ее легко было очистить небольшим ножом. После снятия опор следует осмотреть опоры на двух больших выступах на корпусе вентилятора, просто убедитесь, что нижняя часть чистая, поскольку именно эти выступы плотно удерживают ее на подставке вентилятора.
Сборка
Снимите вентилятор с корпуса, снимите наклейку с проводки и перенаправьте проводку, как показано ниже. Пока не помещайте вентилятор в печатный корпус.
Приклейте 24 магнита.
3 на стенде
6 на карбоновой коробке
8 на коробке HEPA
4 на крышке HEPA
1 на задней панели
Поместите вентилятор в новый корпус и убедитесь, что вентилятор отцентрирован с помощью направляющих.

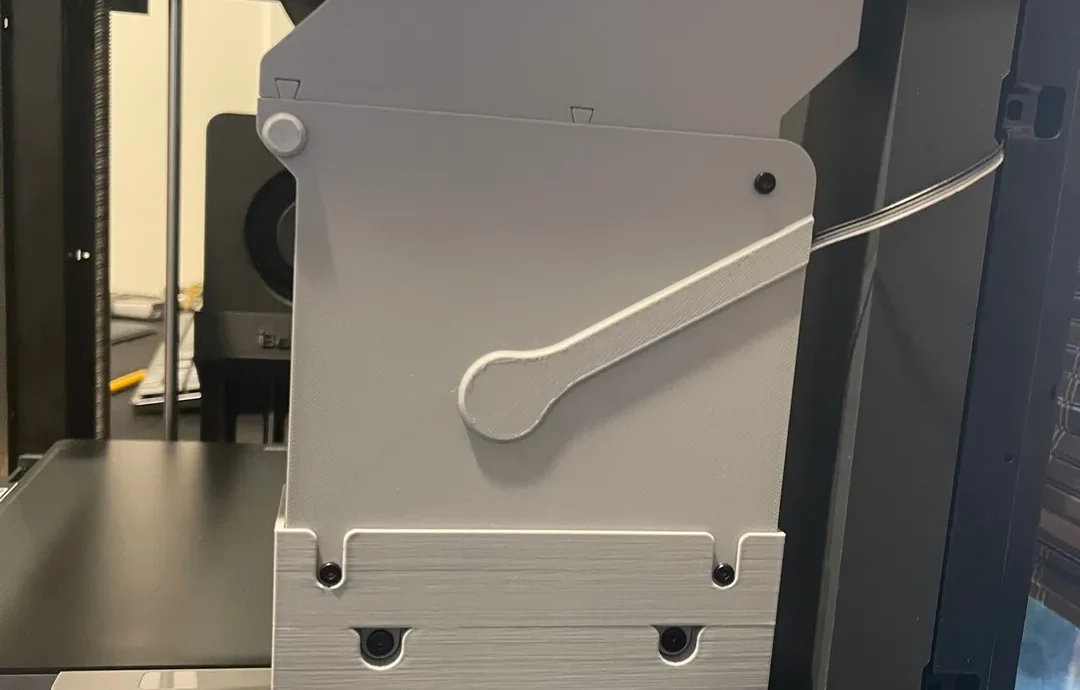

Прикрепите заднюю пластину, повторно используя 3 винта, которые изначально удерживали вентилятор в корпусе. Затяните винты на 90 % до упора, убедившись, что задняя пластина устойчива.
