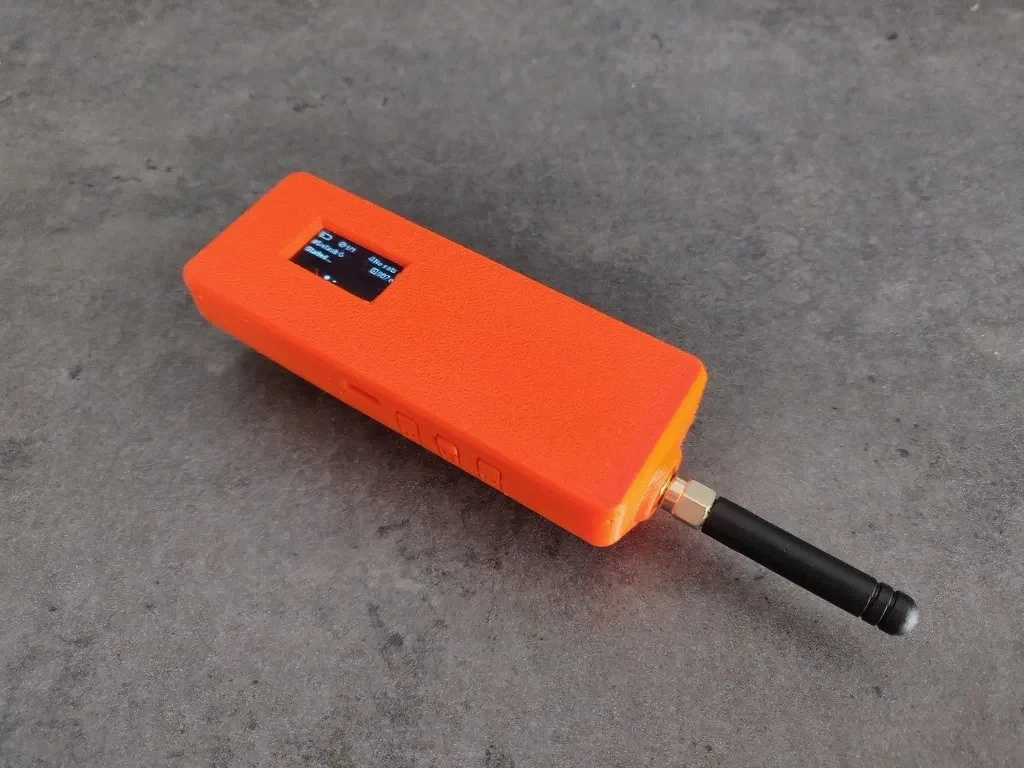

Корпус TTGO T-Beam T22_v1.1 20191212 (версия IPEX)........

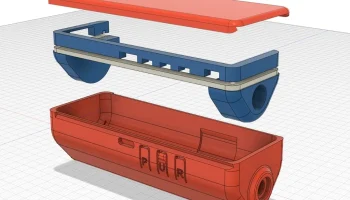

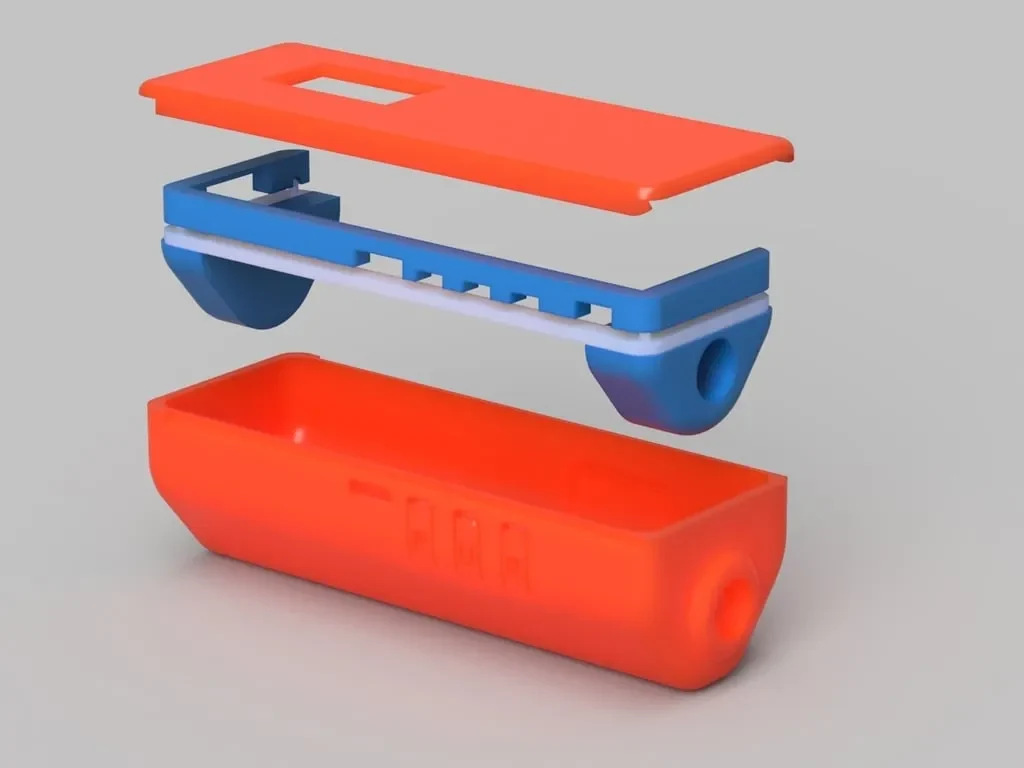

Идея этого чехла заключалась в том, чтобы создать что-то минимальное, прочное и без каких-либо застежек. Т-образная балка выравнивается с корпусом с помощью распорки под печатной платой, которая фиксирует ее на креплениях, предотвращая скольжение. Прокладка в верхней части печатной платы используется для обеспечения правильного расстояния между OLED-экраном и крышкой. В крышке используется раздвижной механизм, который очень плотно прилегает (по крайней мере, к моему принтеру и нити), поэтому она не должна открываться сама по себе.

Было несколько итераций по размещению и допускам, поэтому даже если некоторые детали выглядят так, будто имеют неправильные размеры, будьте уверены, что это результат нескольких тестовых отпечатков и так и должно быть.

В качестве дисплея используется SSD1306 с диагональю 0,96 дюйма, вырез в крышке которого точно измерен так, чтобы показывать только видимую область дисплея.

Кнопки обозначены P, U и R, что означает «Питание», «Пользователь» и «Сброс». На кнопке «Пользователь» есть небольшой выступ, поэтому вы можете найти ее, не глядя.

Настройки печати

Принтер:

Артиллерийский Сайдвиндер X1

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

~%

Нить:

Прусамент PETG

Оранжевый

Примечания:

Основной корпус необходимо печатать в вертикальном положении, иначе кнопки, скорее всего, не будут работать.

Пост-печать =============

Сборка

Если вы собираетесь припаять дисплей к Т-образной балке самостоятельно, я бы рекомендовал сначала распечатать детали «Распорка» и «Прокладка», чтобы вы могли правильно выровнять дисплей при пайке контактов. Дисплей должен быть припаян идеально ровно и едва касаться внутренней стороны прокладки.

Начни��е с установки (отсоединенной) антенны, разместив внутреннюю гайку и пружинную шайбу внутри, а стопорную шайбу и внешнюю гайку снаружи. Убедитесь, что все красиво и плотно, но не переусердствуйте.

Проденьте антенный кабель сначала через отверстие правого крепления, затем через отверстие в печатной плате (снизу вверх) и вставьте его в разъем.

Теперь наступает сложная часть: вставьте кабель антенны GPS в канал в правом креплении (это помогает сдвинуть крепление сзади), медленно протягивая антенный кабель LoRa через все, одновременно совместив крепление разъема SMA со всем в креплении, вставляя его в корпус, а также убедитесь, что левое крепление попало в корпус.

Я прошу прощения за это.

Я помогаю делать все это, перевернув Т-образную балку вверх дном, чтобы крепления оставались на месте. Удачи! ;-)
