Seeed Studio SenseCAP T1000 Подставка для зарядки USB C P..

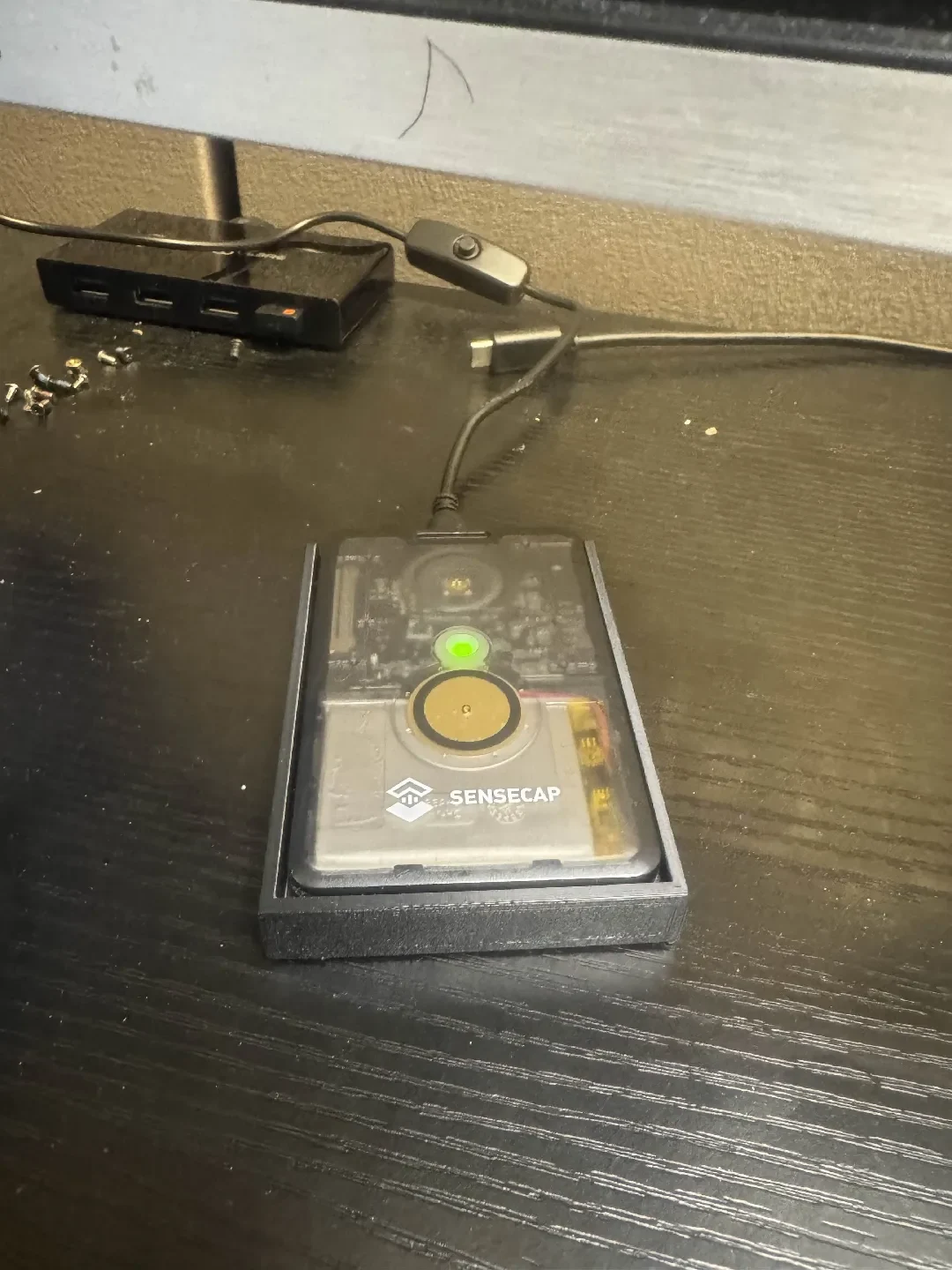

Устал носить с собой кабель для зарядки моего SenseCAP T1000 и решил, что смогу сделать подставку, которую можно будет держать в офисе, у кровати, а что нет. Мне также не понравился кабель, в котором используется только USB 5 В, поэтому эта конструкция позволяет использовать питание USB c pd для его зарядки.

Это мой первый дизайн, так что будьте добры. Я не дизайнер, я просто мастерю.

Это требует некоторой легкой пайки, но это довольно пр��сто.

Я купил разъемы Pogo на AliExpress, но вы также можете приобрести их на Amazon для более быстрой доставки. Плату питания также можно недорого найти на Amazon. если вы наберете usb c pd decoy.

Вот ссылка, пока она есть:

USB C Decoy (Не забудьте переключить DIP-переключатели на 5 В!)

https://a.co/d/a5T6MSW

4-контактный разъем Pogo (обновлен до тех, которые имеют маленькие отверстия для винтов)

https://a.co/d/0zplnO7

Также потребуются маленькие винты, которые можно использовать для соединения корпуса и для Pogo-разъемов:

https://a.co/d/0vNCyr2

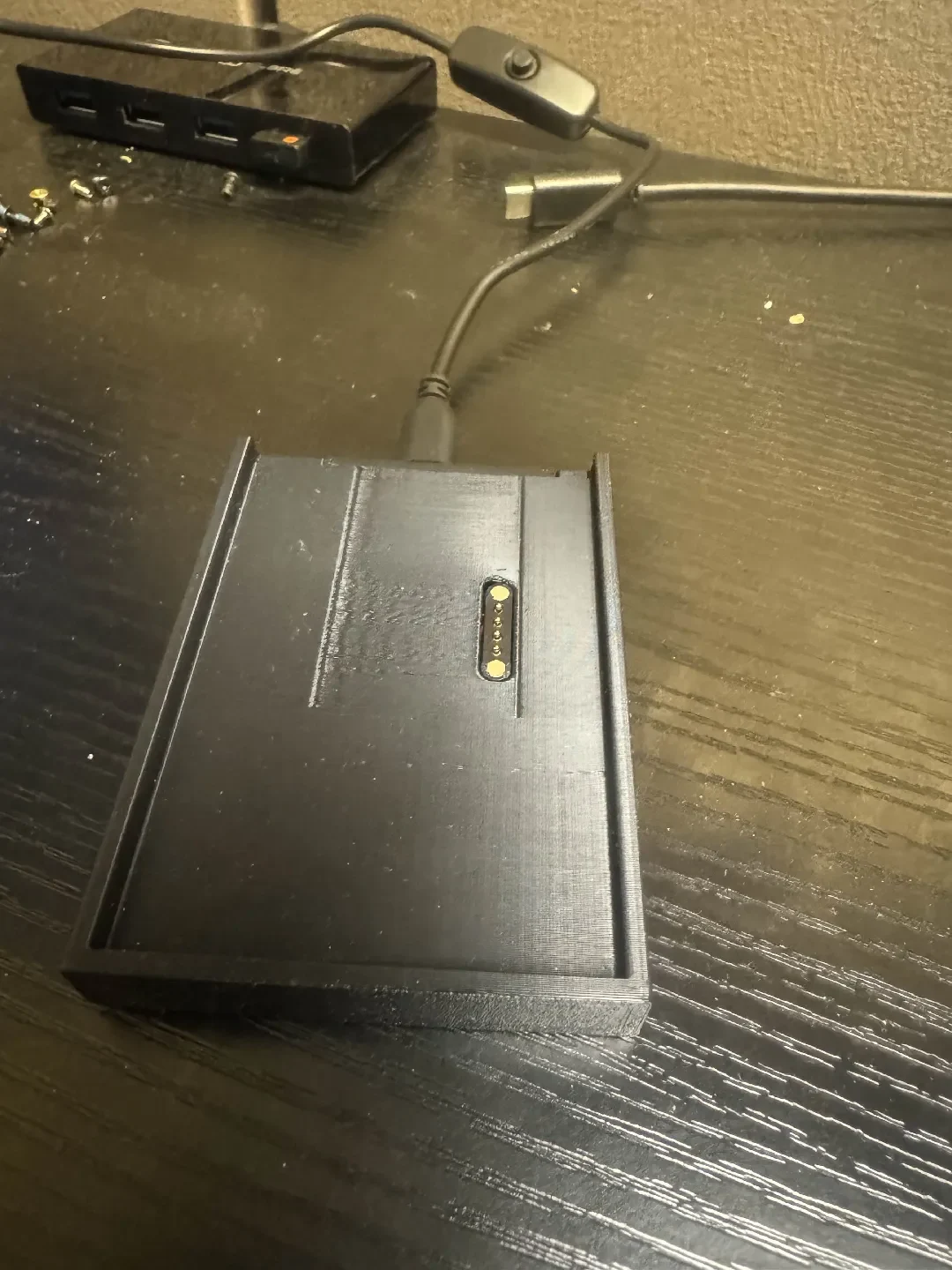

Также помните, что красная отметка является положительной и должна быть обращена вверх, как на картинке, если красной отметки нет.
