Как добавить датчик звука / охранную сигнализацию к ноде Meshtastic

С помощью нашего руководства вы сможете добавить звуковой датчик в ваш узел LoRa Meshtastic на базе ESP32, подходящий для плат типа Heltec V3 Lora, TTGo или T-Beam.

Эта настройка позволяет сети передавать сообщения, когда датчик обнаруживает звук. Подходит для любых плат на базе ESP32, таких как Heltec V3 Lora, DIY ESP-32 Lora, TTGo или T-Beam, с некоторыми изменениями в номерах выводов.

Что нам поднадобится:

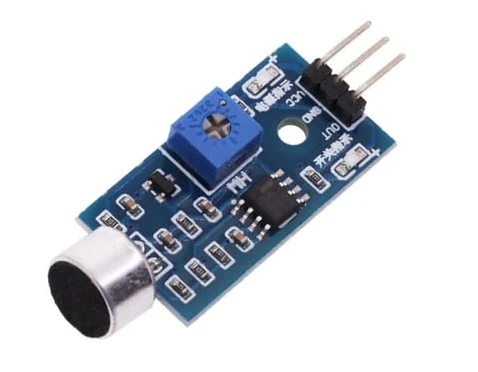

Плата 3,3-5 В цифровой модуль датчика звука — AliExpress Цена: 0,50 доллара

📢 При заказе на AliExpress рассмотрите возможность объединения покупок от одного продавца, чтобы максимально сэкономить. Например, если вы покупаете антенну у продавца X, проверьте, предлагает ли он также кабель IPEX-SMA-K. Заказывая все товары у одного продавца, вы можете значительно сократить расходы на доставку.

Сборка

Все оборудование готово, теперь можно приступать к подключению. Для этого мы будем следовать следующим схемам.

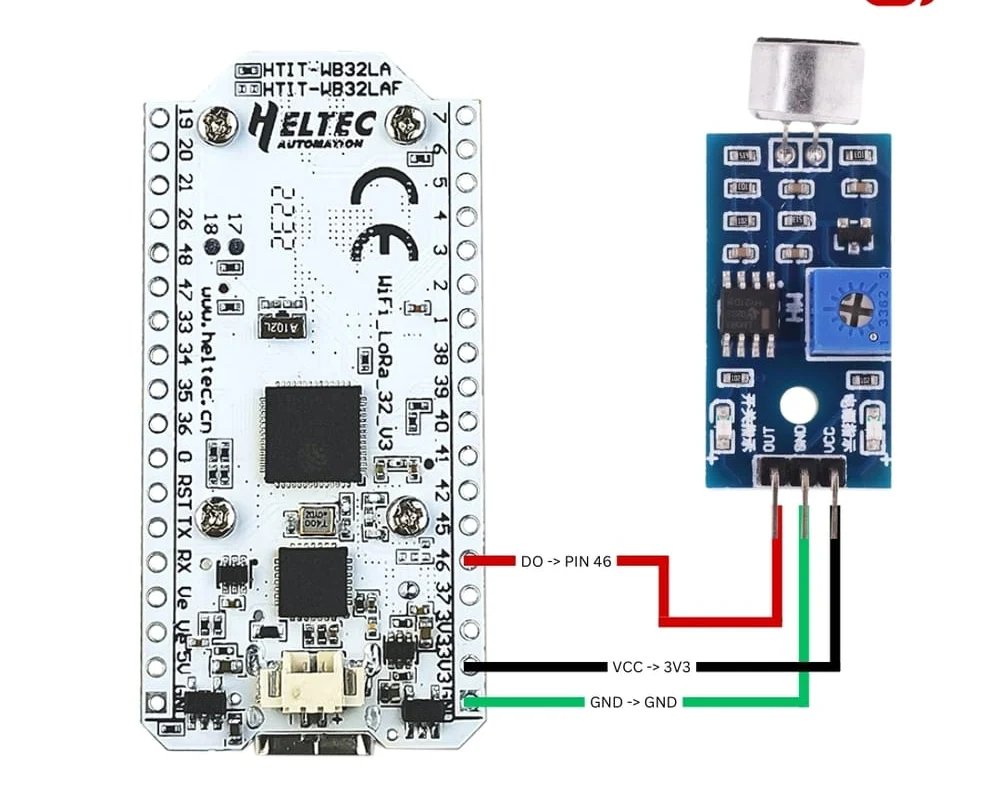

Модуль цифрового датчика звука 3 В — Heltec Lora v3

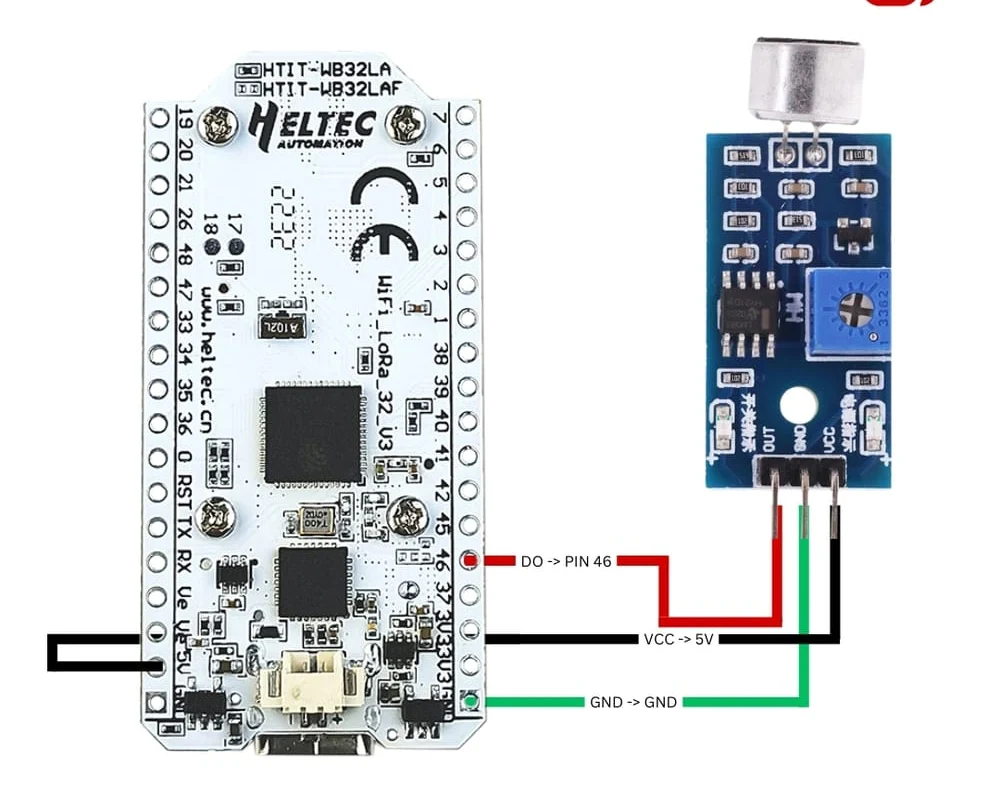

Модуль цифрового датчика звука 5 В — Heltec Lora v3

• VCC -> 3V3 \ 5V
• DO -> PIN 46 / or Any other empty PIN of your choice
• GND -> GND

Модуль цифрового датчика звука не работает от батареи, он работает только от USB, если вы решили использовать 5 В для плат Heltec.

💡 Если вы используете другую плату на базе ESP32, такую как DIY ESP-32 Lora или T-Beam, просто выберите доступный вывод GPIO, который принимает цифровые сигналы, поддерживает подтягивающие или опускающие резисторы и еще не используется. Затем следуйте инструкции, используя выбранный контакт, не обращая внимания на конкретный номер контакта, указанный в инструкции.
💡 Конденсаторы — это хорошая практика для развязки одной части схемы от другой.
💡 Важно отметить, что порядок подключений может варьироваться. Следуйте маркировке и портам Io на ваших конкретных компонентах, а также предоставленным схемам, чтобы обеспечить точное подключение. Внимание к этим деталям гарантирует, что вы установите правильные соединения и избежите потенциальных проблем или повреждения ваших компонентов.

После завершения подключения. Дважды проверьте ваши соединения и убедитесь, что они соответствуют предложенной схеме, прежде чем переходить к следующим шагам.

Настройки Meshtastic

На сенсорном устройстве

1. Откройте приложение Meshtastic (в данном руководстве используется IOS)
2. Перейдите на страницу «Настройки»
3. В разделе «Конфигурация модуля» перейдите в «Датчик обнаружения»
4. Переключите переключатель в положение «Включить»
5. Дайте датчику имя
6. Установите GPIO PIN для мониторинга на PIN 46
7. Наконец, нажмите «Сохранить»

💡 Для этого модуля высокий уровень срабатывания датчика обнаружения — это высокий уровень, поскольку он переходит в высокий уровень при обнаружении звука и в низкий уровень в режиме ожидания. Если вы используете другой датчик или ваш датчик ведет себя иначе, переключите его на правильный тип.

На клиентском устройстве

1. Откройте приложение Meshtastic (в данном руководстве используется IOS).
2. Перейдите на страницу «Настройки».
3. В разделе «Конфигурация модуля» перейдите в «Датчик обнаружения».
4. Переключите переключатель, чтобы включить «Включить»
5. Прямо под переключателем выберите «Клиент» на этот раз.
6. Нажмите «Сохранить»

После настройки вы будете получать сообщения на общедоступном канале всякий раз, когда срабатывает датчик. Стоит отметить, что если ожидается, что датчик будет срабатывать часто, рассмотрите возможность установки ограничения в настройках. Перегрузка сети может привести к проблемам с отправкой и получением данных. Для получения дополнительной информации ознакомьтесь с нашей публикацией «Использование канала».

В заключение, это руководство обеспечивает беспроблемную интеграцию звукового датчика в ваш узел Lora на базе ESP32 или любую другую плату на базе ESP32, такую как ESP32 DIY Lora, TTGo илиT-Beam Meshtastic Node, расширяя его возможности. Приведенные инструкции предназначены для Heltec Lora V3, но вы также можете применить их к любому другому устройству на базе ESP32 с небольшими изменениями. Не забывайте следить за использованием сети, чтобы оптимизировать передачу данных. Это руководство не только улучшает ваше устройство с помощью звукового датчика, но и открывает возможности для включения других датчиков. Исследуйте потенциал вашего узла Meshtastic, экспериментируя с различными датчиками и конфигурациями, расширяя сферу применения вашей ячеистой сети. Удачного экспериментирования и открытия новых горизонтов!
