Как подключить датчик ультрафиолетового излучения LTR390 к Meshtastic

Встройте датчик ультрафиолетового излучения LTR390UV в ваш узел LoRa Meshtastic на базе ESP32 для мониторинга УФ-индекса, отслеживания безопасности на солнце и измерения уровня УФ-излучения в окружающей среде.

Оборудование.

• 1x модуль LTR390UV — цена на AliExpress: 8,00 долларов США | цена на Amazon US: 12,99 долларов США
• 4x разъем «мама-мама» — цена на AliExpress: 0,42 доллара США | цена на Amazon US: 5,49 долларов США
• 1x паяльник + припой 60/40 (опционально)

⚠️ При заказе на AliExpress рекомендуется объединять покупки у одного продавца, чтобы максимально сэкономить. Например, если вы покупаете антенну у продавца X, проверьте, предлагает ли он также кабель IPEX-SMA-K. Заказывая все товары у одного продавца, вы можете значительно сократить расходы на доставку.

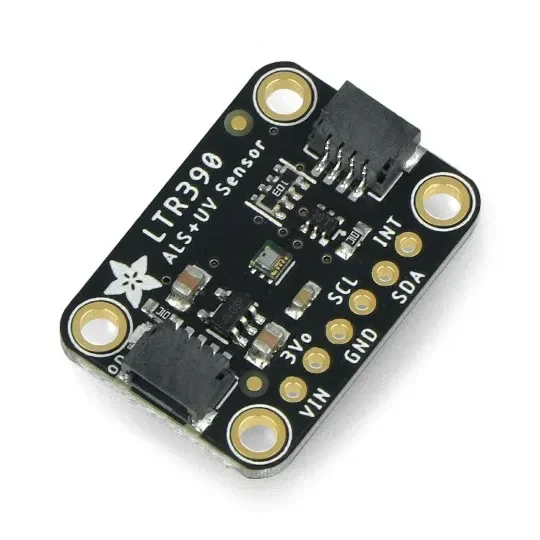

Что такое УФ-датчик LTR390?

LTR390UV — это компактный цифровой датчик, измеряющий уровень ультрафиолетового (УФ) излучения и яркость окружающего света. Он широко используется в метеостанциях, носимых устройствах и проектах Интернета вещей (IoT) для мониторинга солнечной активности и расчета значений УФ-индекса, помогая людям обеспечить свою безопасность на открытом воздухе.

Основные характеристики:

• Измеряет УФ-излучение для мониторинга УФ-индекса
• Определяет освещенность окружающей среды (яркость)
• Поддерживает интерфейс I²C для простой интеграции с микроконтроллерами
• Низкое энергопотребление, идеально подходит для устройств с батарейным питанием, таких как Meshtastic
• Работает с системами 3,3 В, такими как ESP32 и nRF52840
• Компактный и легкий корпус
• Встроенная температурная компенсация для стабильных показаний

Сборка

Все оборудование готово, теперь приступим к подключению. Для этого будем следовать следующим схемам.

💡 Пожалуйста, имейте в виду, что мы предполагаем, что вы уже припаяли разъемы к плате, поэтому останется только подключить контакты в нужное место.

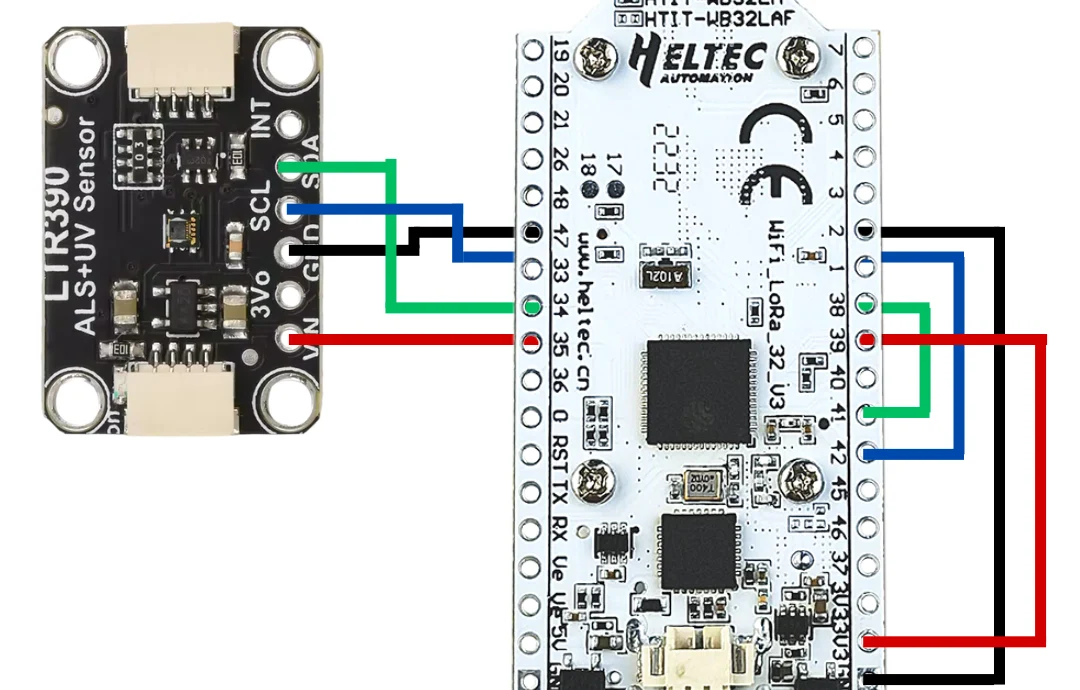

УФ-датчик LTR390 — Heltec V3 Lora ESP32

LTR390 UV Sensor — Heltec V3 Lora ESP32

Подключение проводов:

    VIN -> 3,3 В
    SCL -> PIN 42
    SDA -> PIN 41
    GND -> GND
    INT -> Любой GPIO (для работы с прерываниями)

⚠️ Для других плат используйте контакты I²C SDA/SCL в соответствии с указаниями в документации к плате.

💡Критическое расположение датчика: Для точных показаний УФ-излучения датчик ДОЛЖЕН иметь прямой доступ к небу/солнечному свету. УФ-излучение не проникает через большинство пластиков и стекла. Установите датчик снаружи или используйте материалы, пропускающие УФ-излучение.

Настройки Meshtastic

• Откройте приложение Meshtastic
• Перейдите в «Настройки» → «Телеметрия (Датчик)»
• Включите «Включить показатели окружающей среды»
• Нажмите «Сохранить»

В заключение, LTR390UV добавляет к вашему узлу Meshtastic удобный мониторинг здоровья и безопасности, отслеживая уровни ультрафиолетового излучения. Независимо от того, создаете ли вы метеостанцию, устройство для защиты от солнца при активном отдыхе на природе или мониторите УФ-излучение в сельскохозяйственных или научных целях, LTR390UV обеспечивает качественный и доступный мониторинг УФ-излучения. Помните, что правильное размещение датчика имеет решающее значение — ультрафиолетовый свет не проникает через большинство материалов корпуса, поэтому для получения точных показаний необходимо внешнее крепление или окна, пропускающие ультрафиолет. Поскольку повреждения кожи, связанные с ультрафиолетом, затрагивают миллионы людей по всему миру, наличие данных об ультрафиолете в реальном времени из вашей mesh-сети может помочь защитить пользователей от чрезмерного воздействия.
