Полка для специй с выдвижными ящиками (штабелируемая)

Резюме

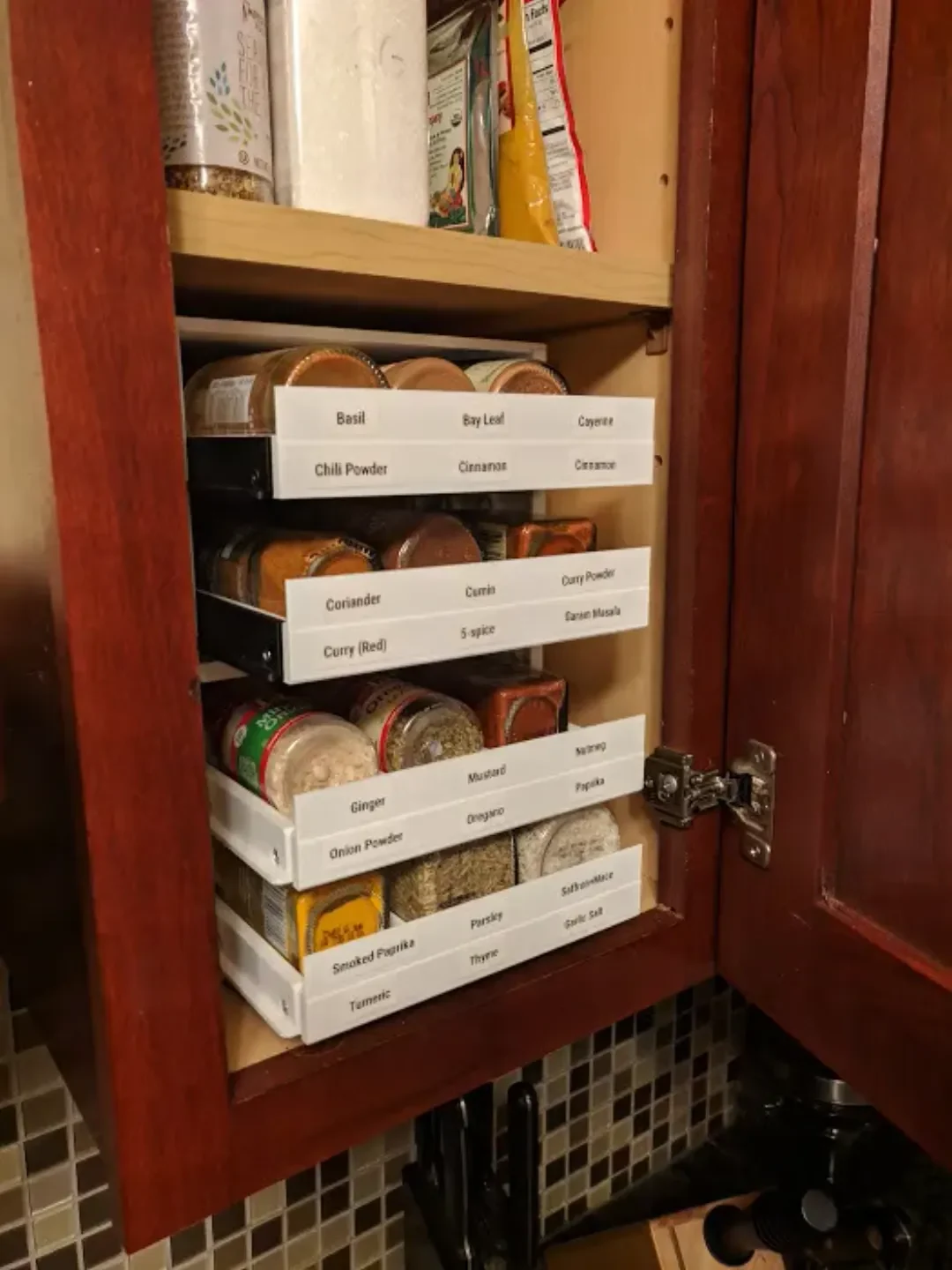

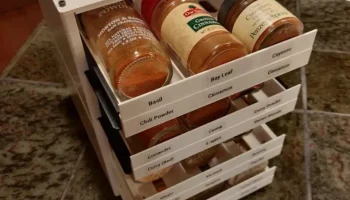

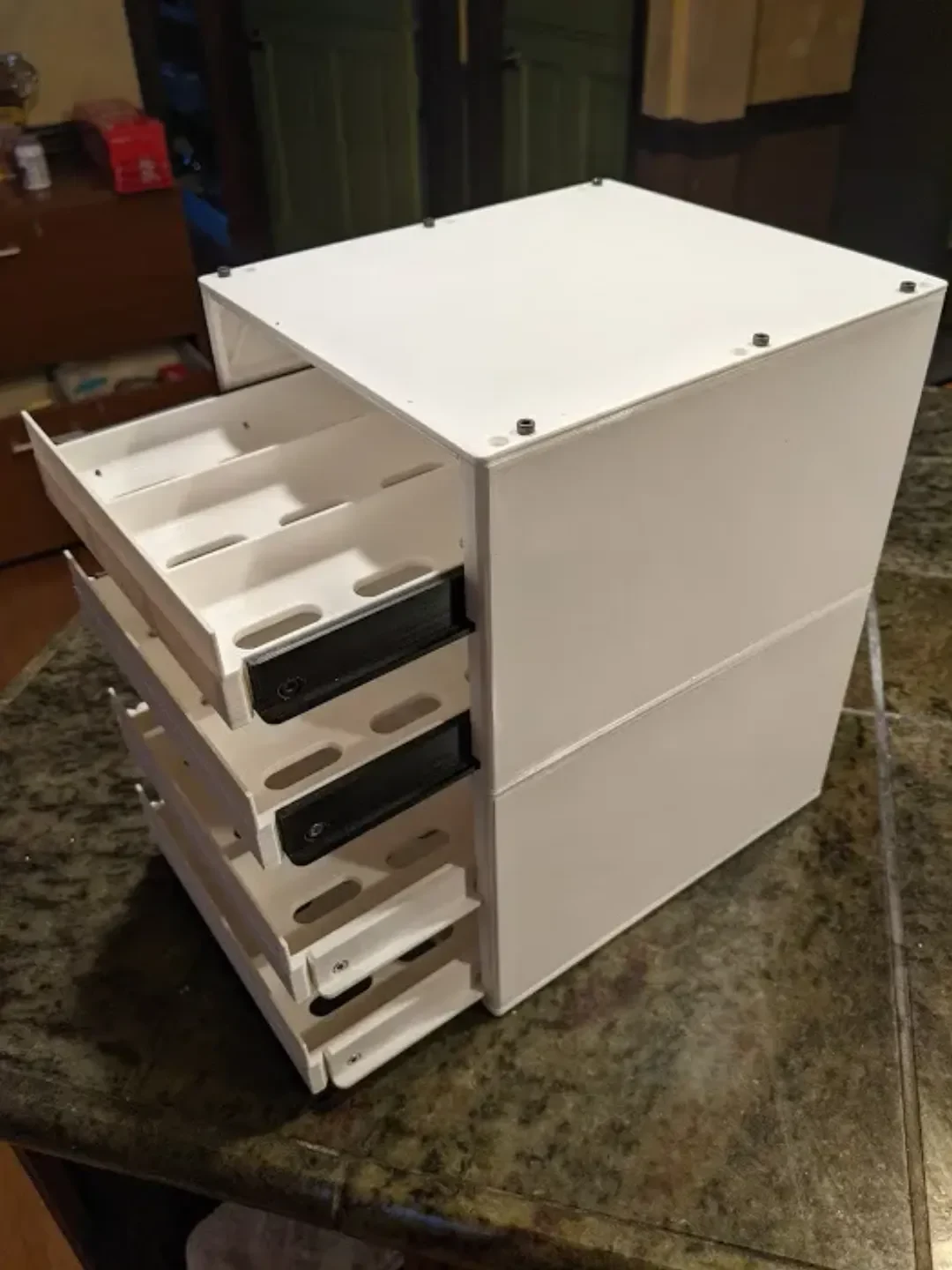

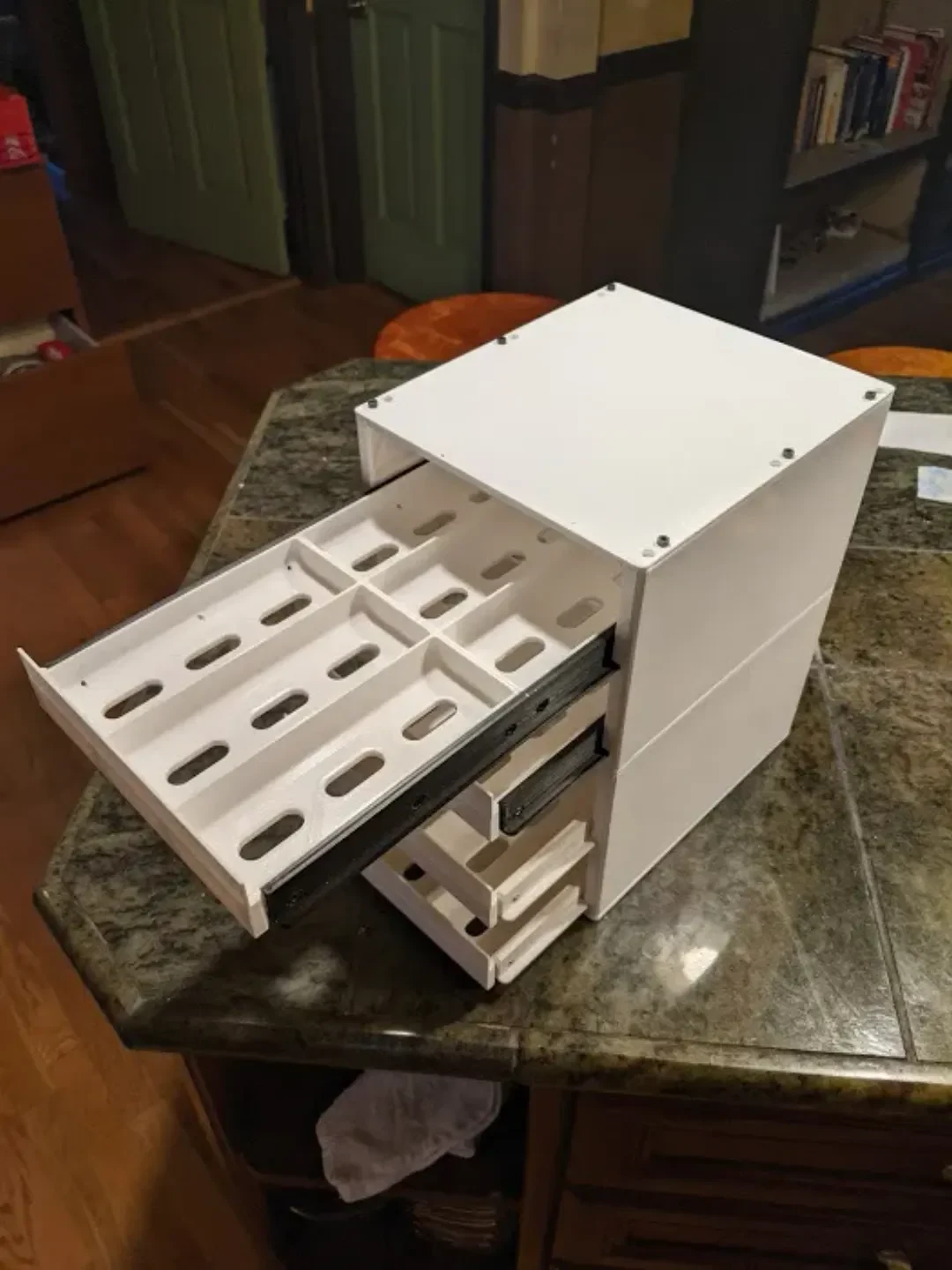

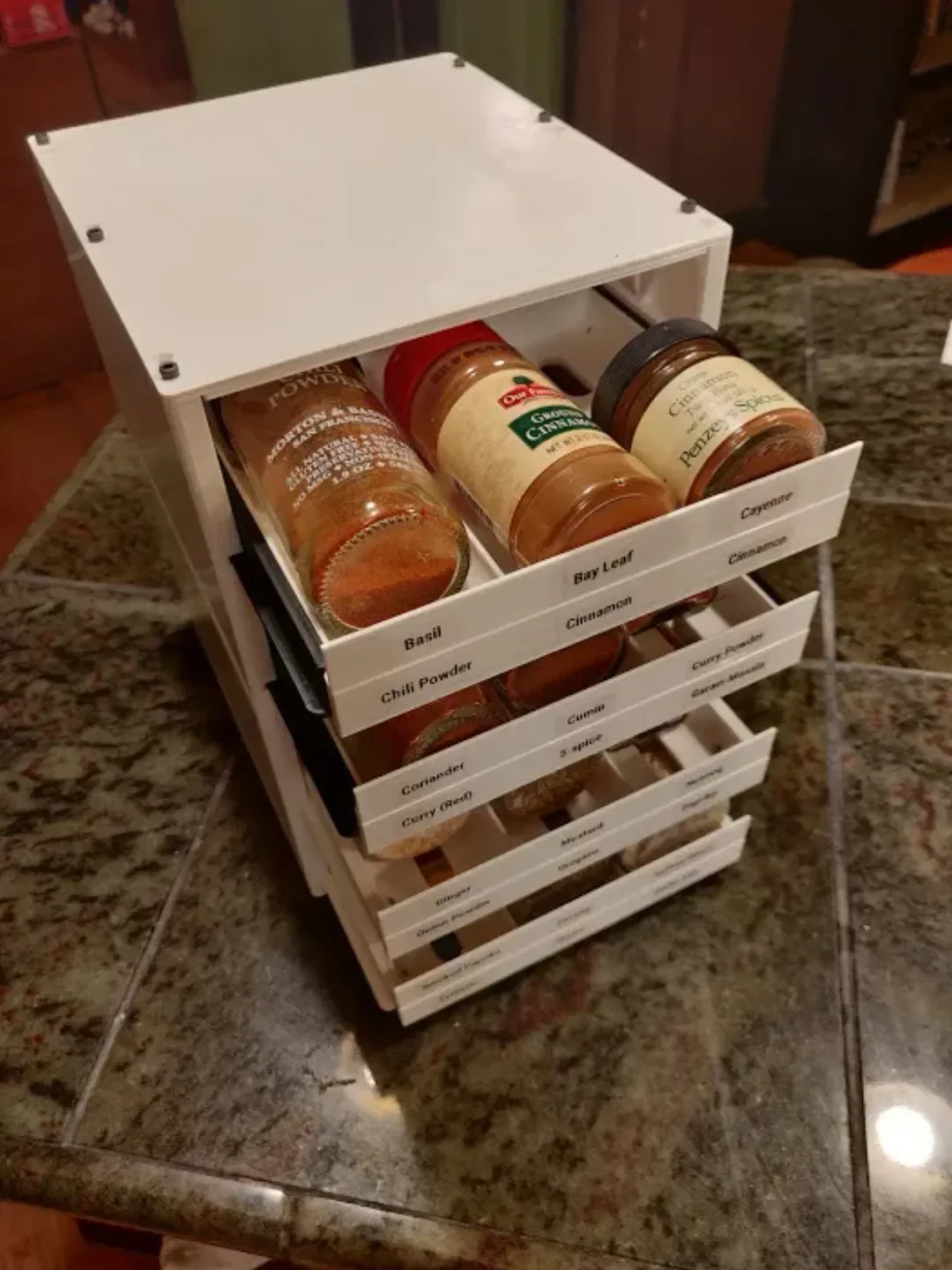

Это полка для специй с двумя ящиками, которую можно штабелировать вместе с соседними блоками, образуя полную башню. Я распечатал два комплекта, так что всего у меня 4 ящика. Каждая пара ящиков вмещает 12 баночек для специй.

Все собирается с помощью винтов М3 длиной 6-8 мм (все можно собрать с помощью одного винта). Постукивание не требуется, но в зависимости от вашей нити в�� можете предварительно постучать, чтобы уменьшить вероятность растрескивания.

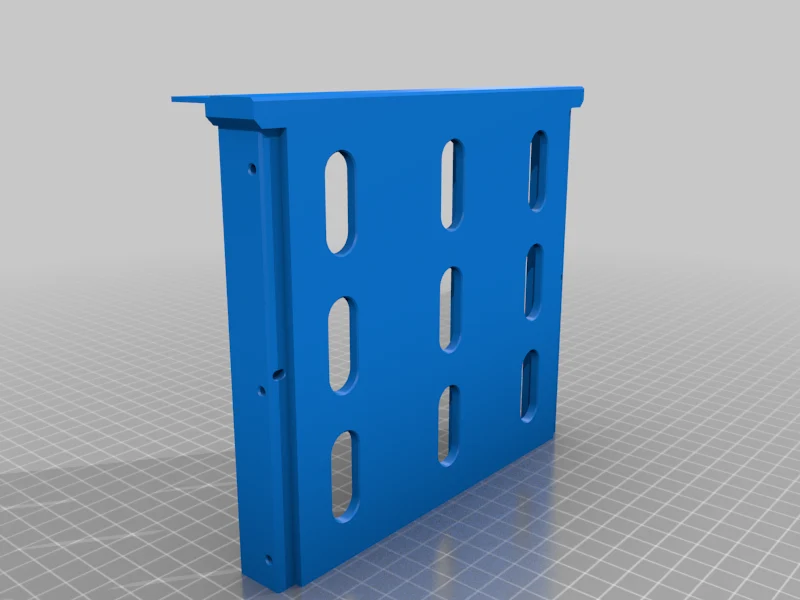

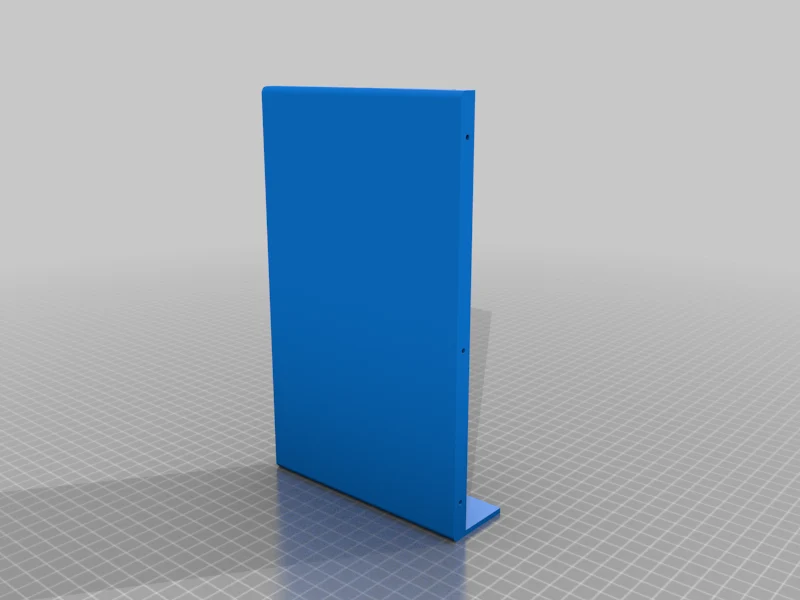

На всех деталях указано необходимое количество отпечатков для изготовления одной полки для специй. 2x_(и т. д.) означает, что файл необходимо распечатать дважды, чтобы получить полную стойку для специй.

Полка для специй V2

Конструкция V2 содержит несколько улучшений по сравнению с V1. В частности:

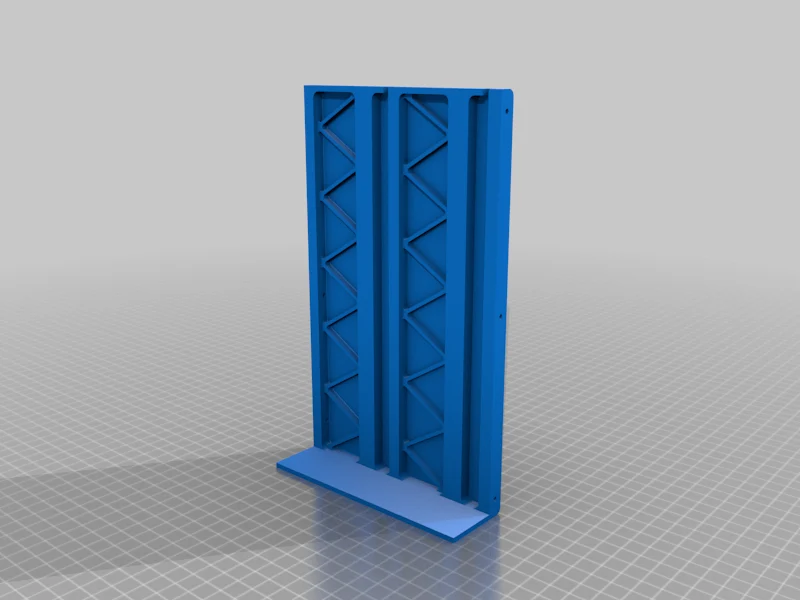

Профили боковых направляющих закреплены с соблюдением допусков к отверстиям.
Опорные штифты для боковых направляющих теперь можно распечатать и удалить без поддержки или очистки.

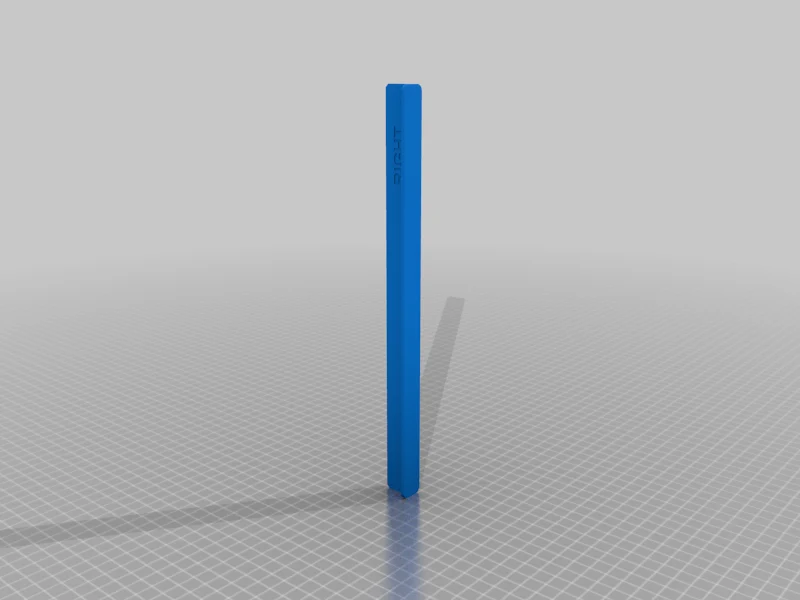

Боковые направляющие имеют маркировку «Левый» и «Правый».
Верхняя/нижняя пластина была утончена, чтобы уменьшить использование пластика.

Для печати полного комплекта с двумя ящиками теперь треб��ется около 0,65 кг.

Содержимое ZIP следующее:

| Папка | Описание | | — | — | | кура_3mf | Файлы .3mf из моего Cura, включая настройки макета и печати для Ender 3 Pro с Hatchbox PLA | | creo_asm_v2 | Файлы сборки Creo Elements .prt и файл .asm | | стл | STL-файлы | | ШАГ_AP214 | Файлы деталей стойки для специй в формате STEP (в формате AP214) для взаимозаменяемости в САПР | | Solidworks_export | Экспорт в формат детали SolidWorks — у меня нет SolidWorks, поэтому никаких гарантий | | nx_export | Экспорт в формате Siemens NX .prt |

Полка для специй V1

Дизайн V1 был моей первой попыткой сделать это, я включаю файлы на случай, если они пригодятся. Пожалуйста, не печатайте из этого ZIP-файла.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

10-20%

Нить: Hatchbox PLA, белая

Примечания:

Примечания к поддержке заполнения 2x-back\_holder\_spice\_rack\_v2 10% Да Включить минимальный размер опоры 10 мм^2 2x-front\_holder\_spice\_rack\_v2 10% Да Включить минимальный размер опоры 10 мм^2 2x-lt\_side\_rail\_spice\_rack\_v2 20% Нет — 2x-rt\_side\_rail\_spice\_rack\_v2 20% Нет — 2x-top\_bottom\_spice\_rack\_v2 20% Нет — lt\_slide\_rack\_spice\_rack\_v2 20% Нет — rt\_slide\_rack\_spice\_rack\_v2 20% Нет —
Файл

Категория: Организация
