Шаблон для ИКЕА ЭНЕРИДА на LERHYTTAN

Описание (на английском языке)

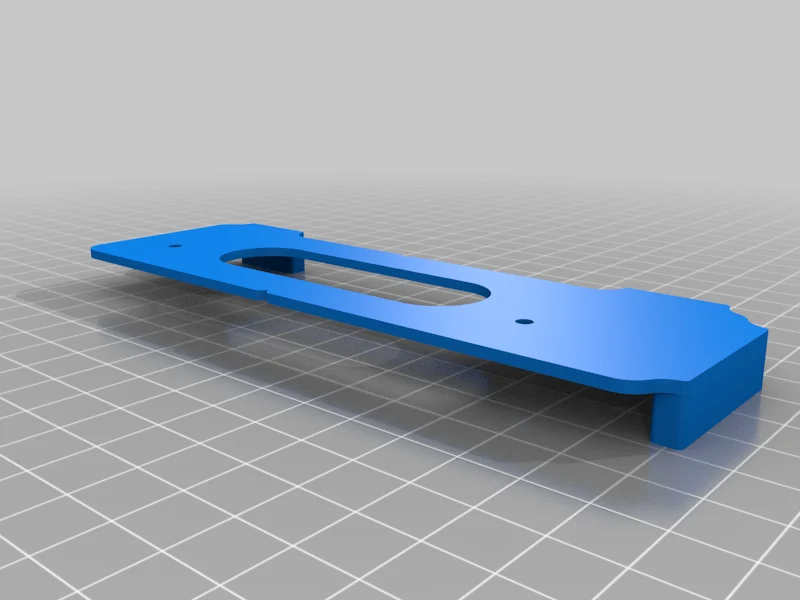

Шаблон для сверления отверстий на кухонных фасадах IKEA METHOD с дизайном LERHYTTAN и ручками ENERYDA. Расстояние между отверстиями для ручек составляет 96 мм (для ручек 112 мм), ручки расположены в 27 мм от внешнего края рамы.

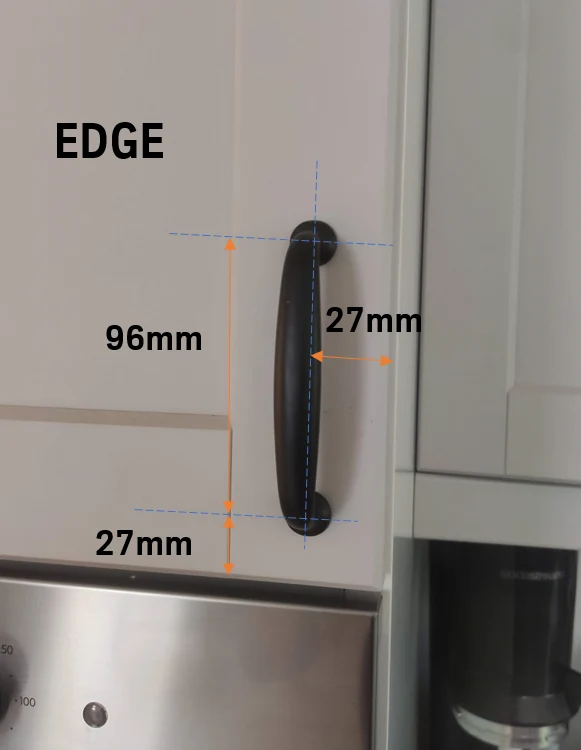

Использование — Краевые ручки

Для ручек, установленных вблизи краев:
Просто прижмите все позиционирующие блоки шаблона к краям двери, просверлите сверлом 3 мм, снимите шаблон, а затем увеличьте отверстия до 4 мм.
Для перевернутых дверей в качестве опорной поверхности можно также использовать внутреннюю часть двери.

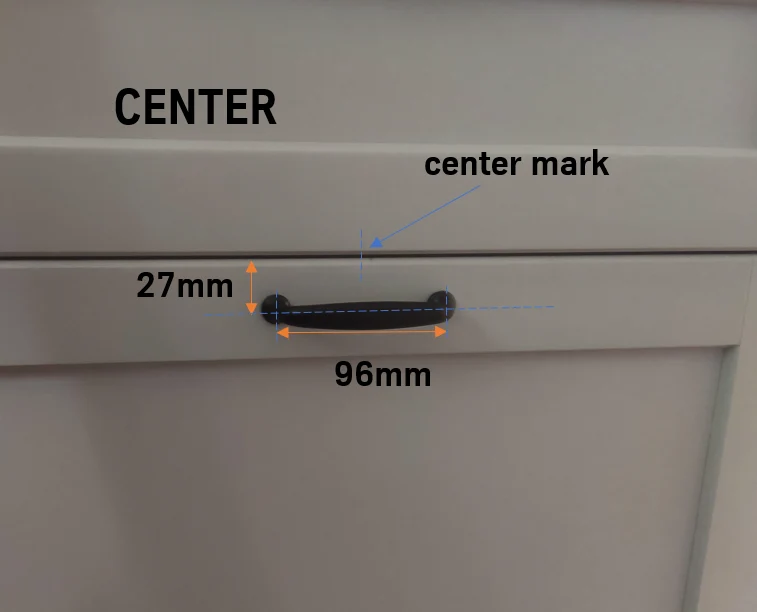

Использование — центральные ручки

Для ручек, расположенных по центру ящика:
Отметьте карандашом центр передней части ящика. Прижмите шабло�� к верхнему краю и совместите центральный треугольник шаблона с отметкой. Просверлите сверлом 3 мм, удалите шаблон, затем увеличьте отверстия до 4 мм.
Для перевернутых дверей снова используйте внутреннюю часть двери для выравнивания.

Совет

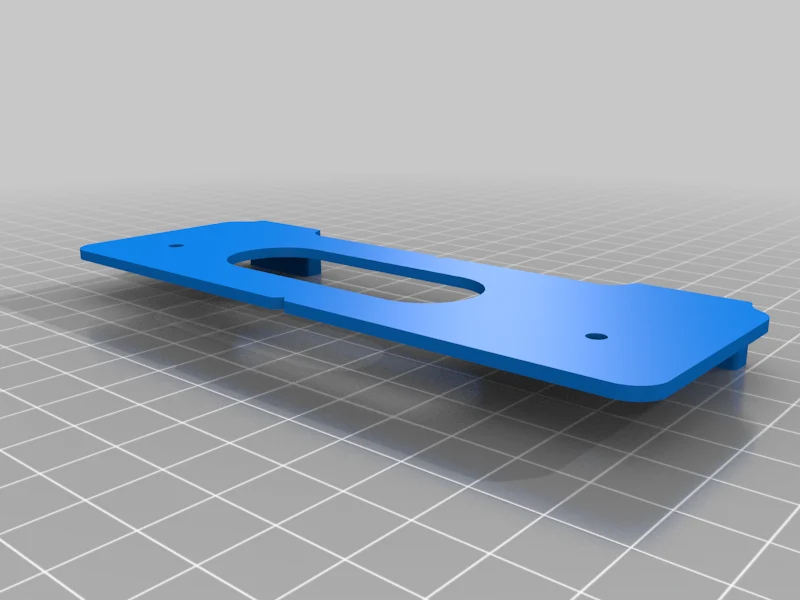

Вы также можете распечатать только краевой шаблон, просверлить все ручки, установленные по краям, а затем отломить один из блоков, чтобы «преобразовать» его в центральный шаблон.

Beschreibung (немецкий)

Bohrschablon für IKEA METHOD Küchen mit LERHYTTAN Front und ENERYDA Griffen. Der Lochabstand включает 96 мм (для 112 мм Griffe) и Die Griffe sitzen 27 мм от Außenkante des umlaufenden Rahmens.

Verwendung — Edge-Variante (Kanten-Griffe)

Für Griffe, die an den Ecken montiert werden:
Schablone einfach mit den Anlageklötzen an die Kanten Drücken, mit einem 3 mm Holzbohrer vorbohren, anschließend die Löcher mit einem 4 mm Bohrer aufweiten.
Bei gedrehten Türen kann die Schablone auch an der Innenseite angelegt werden.

Verwendung — Центр-Варианте (Иннен-/Миттель-Грифф)

Для Гриффе, с помощью Schubkästen angebracht sind:
Mitte der Front markieren, Schablone mit den Klötzen an die obere Kante anlegen und das kleine Mittel-Dreieck auf die Markierung ausrichten. С 3 мм выбором, данн с 4 мм на.
Auch hier gilt: Bei gedrehten Türen die Schablone einfach innen anlegen.

Типп

Nur die Ecken-Schablone drucken, alle Eckgriffe montieren und anschließend einen Block abknipsen, um die Schablon für mittige Griffe zu erhalten.
