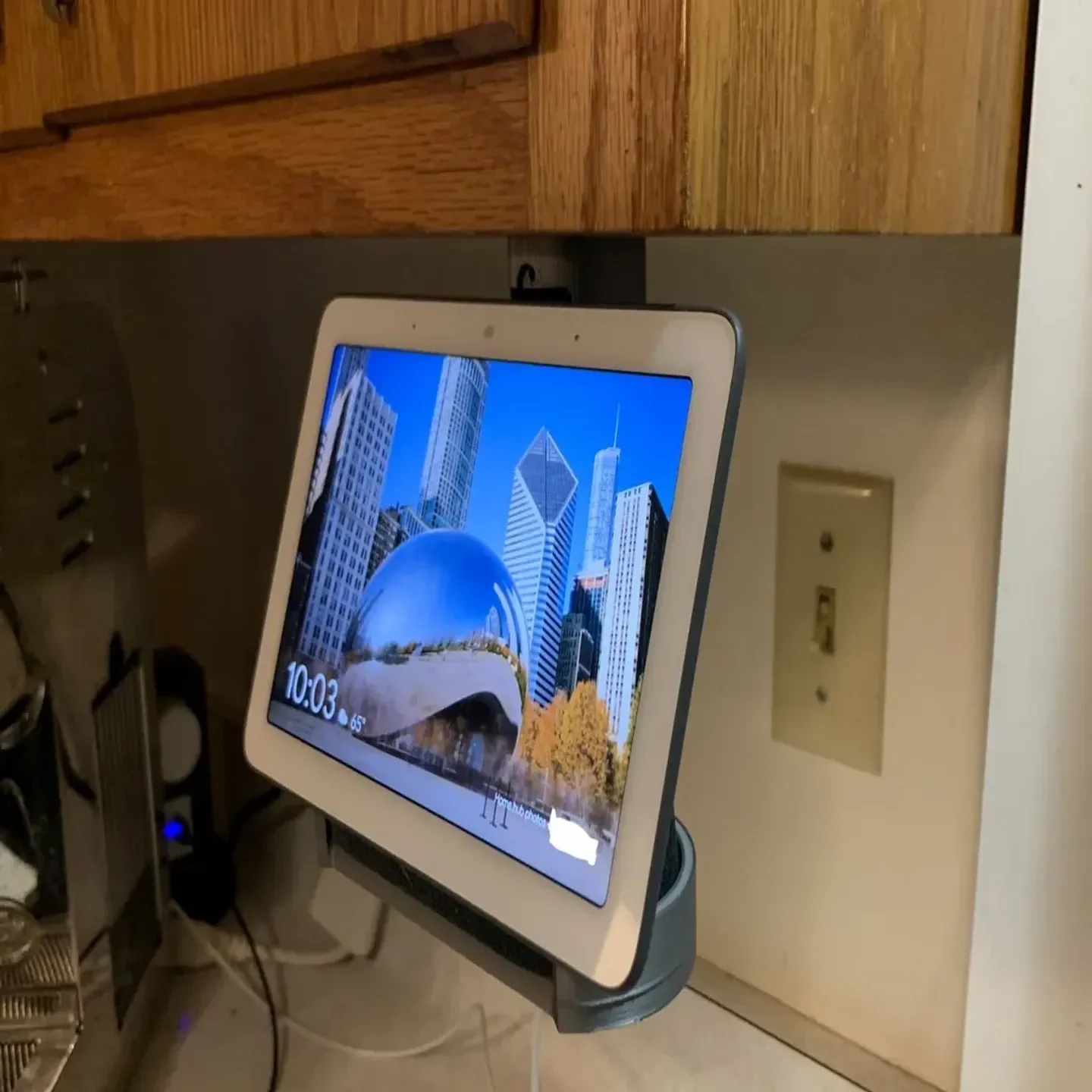

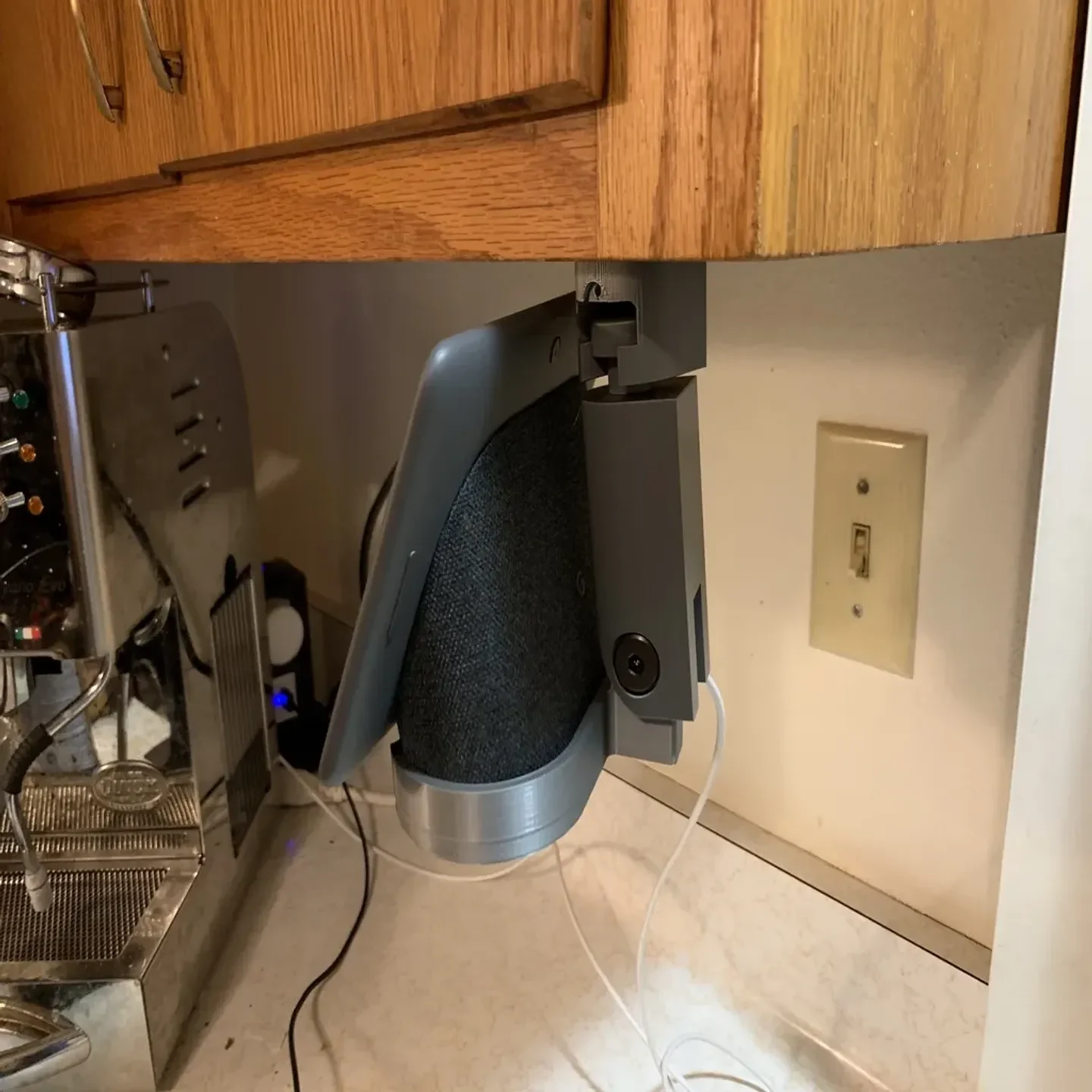

Google Home Hub под поворотным креплением под шкафом

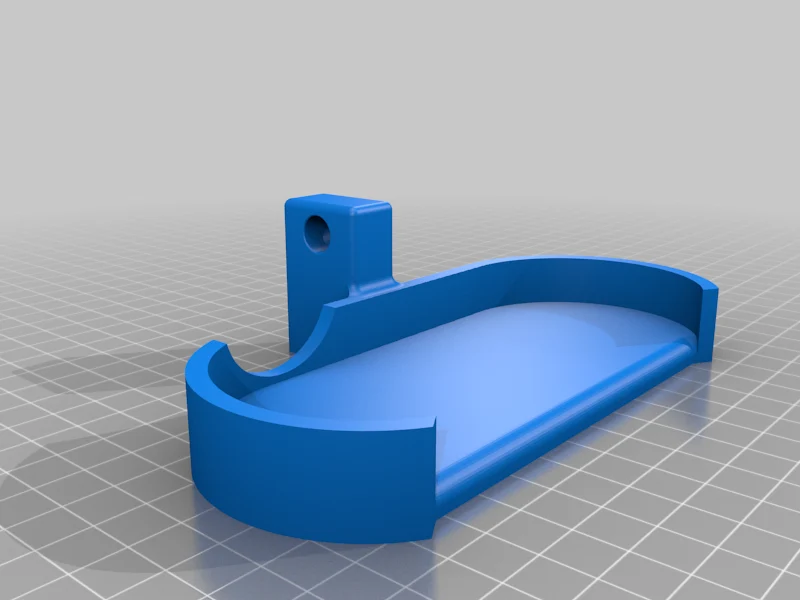

Это 4 или 3 предмета, которые легко распечатать под шкафом для домашнего концентратора Google. Он легко вращается и обладает устойчивостью к относительности. Нижняя часть ступицы прилегает достаточно плотно, чтобы обеспечить легкое вращение ступицы. В основании имеется вырез для динамика.

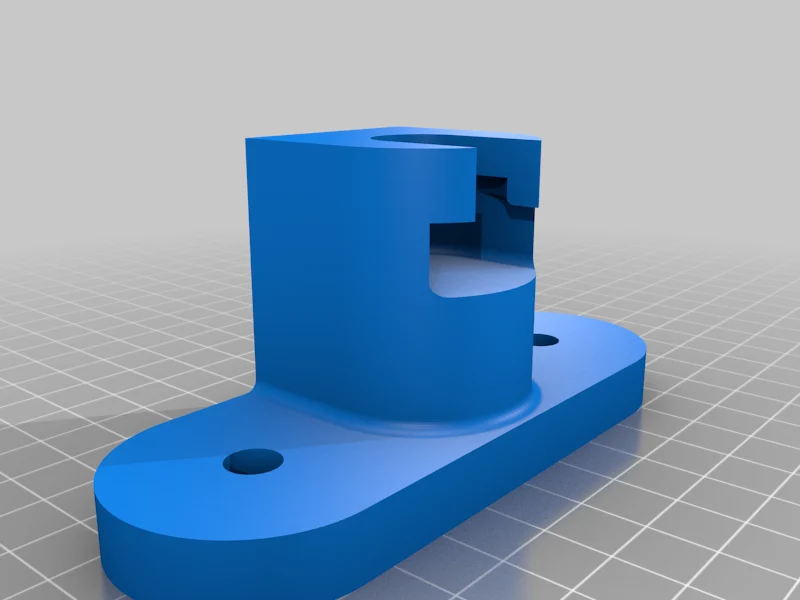

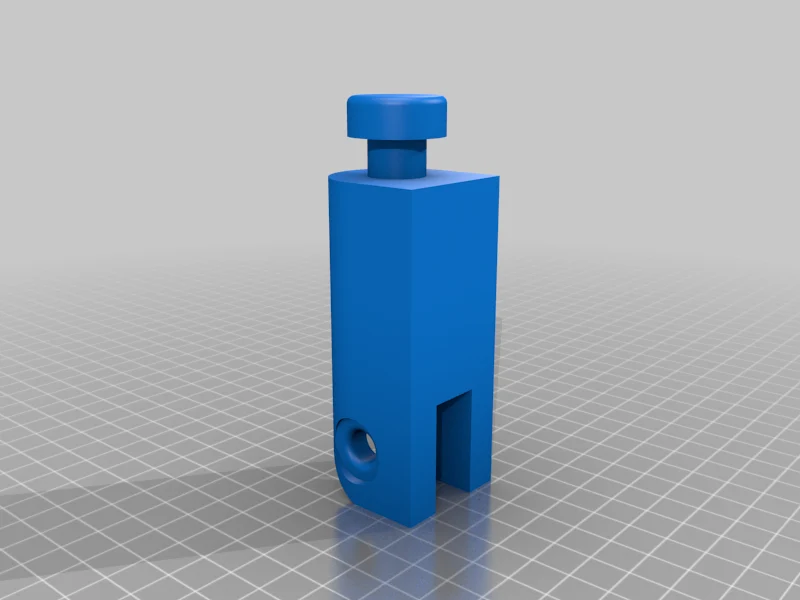

Вам понадобятся два шурупа для крепления и болт/гайка для крепления основания к трубке. Это нужно будет затянуть чуть сильнее, чем вручную, поскольку это единственное, что удерживает основание под углом ~ 90 градусов к трубке.

(подойдет болт 50 мм и шайбы, отверстие 9 мм)

Все детали, кроме трубки, можно печатать без подставок. Вам понадобится поддержка сверху, так как она полностью круглая и посередине детали.

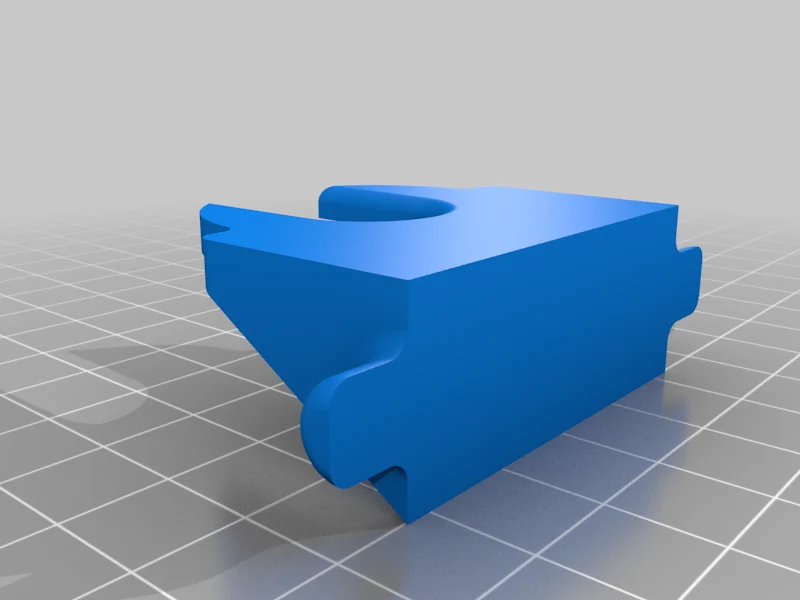

«Клип» не является обязательным, но рекомендуется. Основание и трубка «упадут» в крепление и будут свободно вращаться. Но с помощью зажима между креплением и трубкой детали фиксируются на месте, но при этом позволяют им вращаться.

Детали должно быть легко печатать в заданной ориентации. Трубка и детали крепления имеют плоские стороны, и эти стороны должны находиться на печатной платформе.

Проверьте болт и убедитесь, что он затянут. Болт со в��еменем может ослабнуть. или распечатайте новую версию home_hub_base_tube v4.

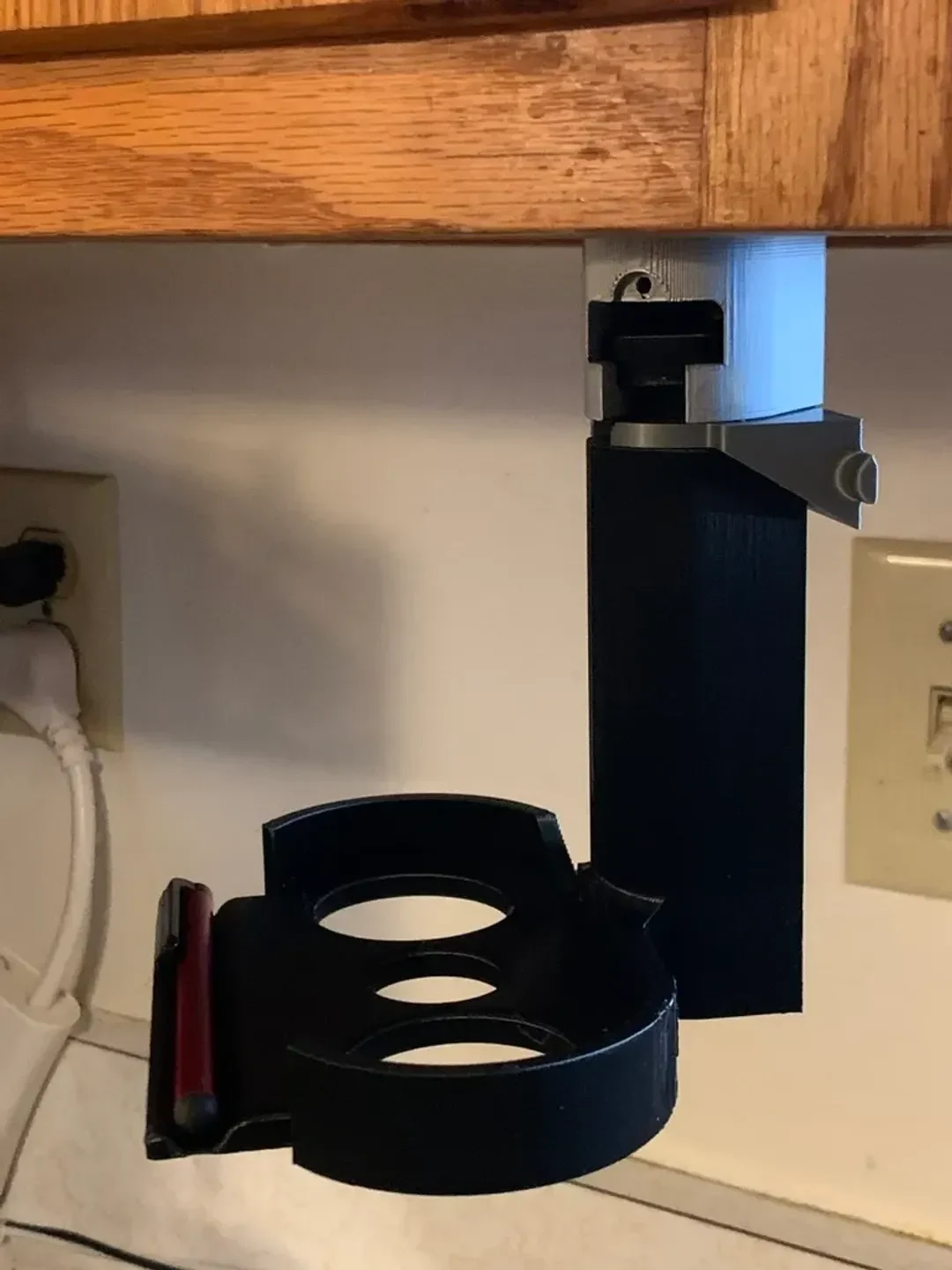

Версия с базовой трубкой для домашнего концентратора теперь доступна в виде цельной детали с лотком для пера для сенсорного экрана. Вам по-прежнему нужны крепление и зажим, но болт больше не требуется. Поддержка по-прежнему рекомендуется из-за верхней трубы и может потребовать легкой шлифовки.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

от 15% до 20%

Нить: Prusa PLA

Категория: Организация
