Обновление E3D V6 для Sapphire Pro

В настоящее время я НЕ МОГУ рекомендовать использовать это обновление, потому что у меня серьезные проблемы при выдавливании, и я не на 100% там, откуда оно взялось! Кроме того, компоновка моего стандартного экструдера, похоже, отличается от тех, которые в настоящее время поставляются.

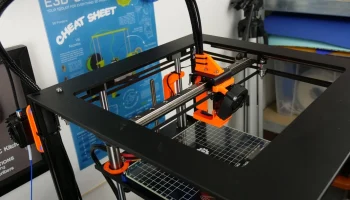

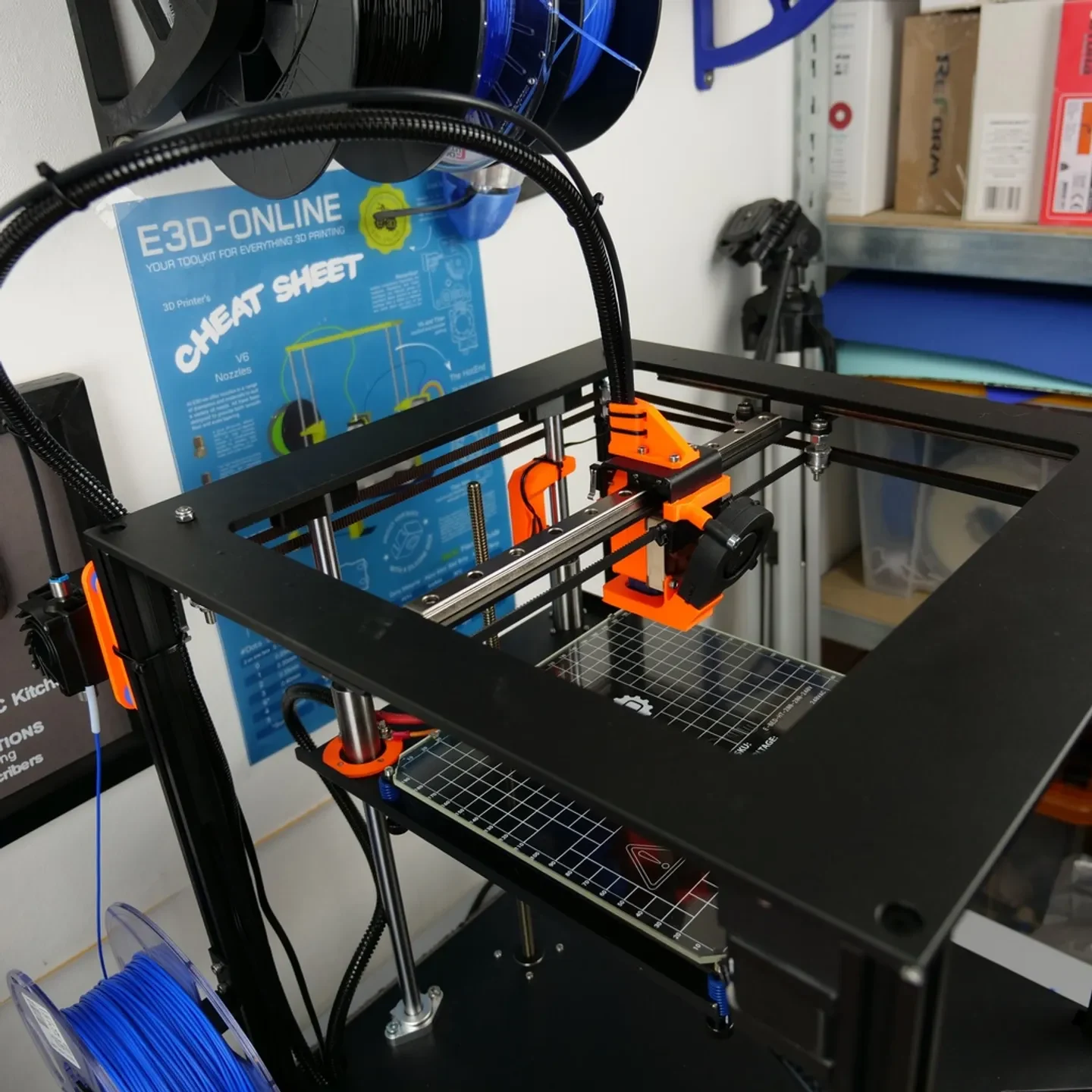

Это первая версия моего обновления E3D V6 для Sapphire Pro от Two Trees.
Высококачественный хотэнд и улучшенное охлаждение, сохраняя при этом жесткость и легкость.

Печать из PETG или ABS. Рекомендуется использовать огнестойкий материал.

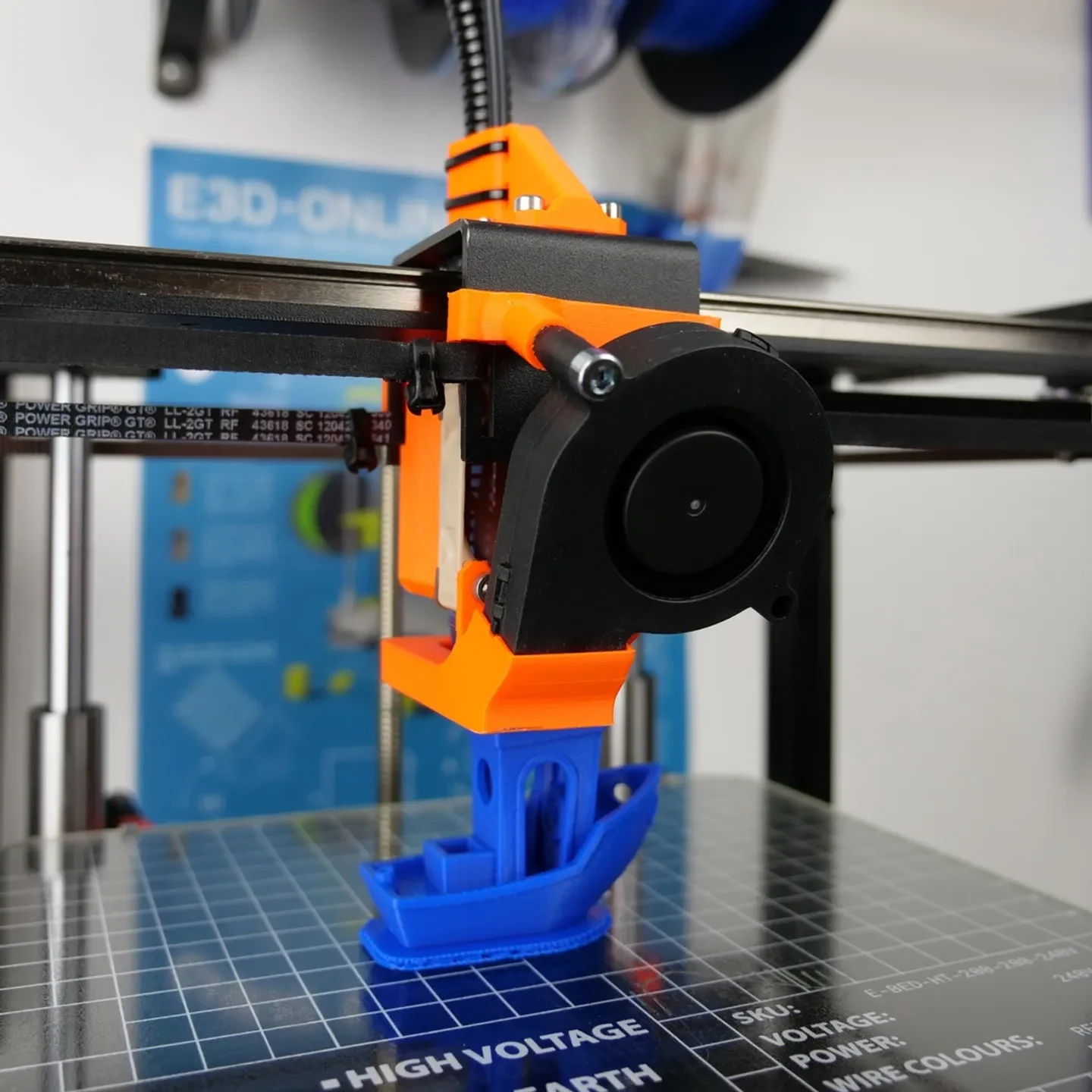

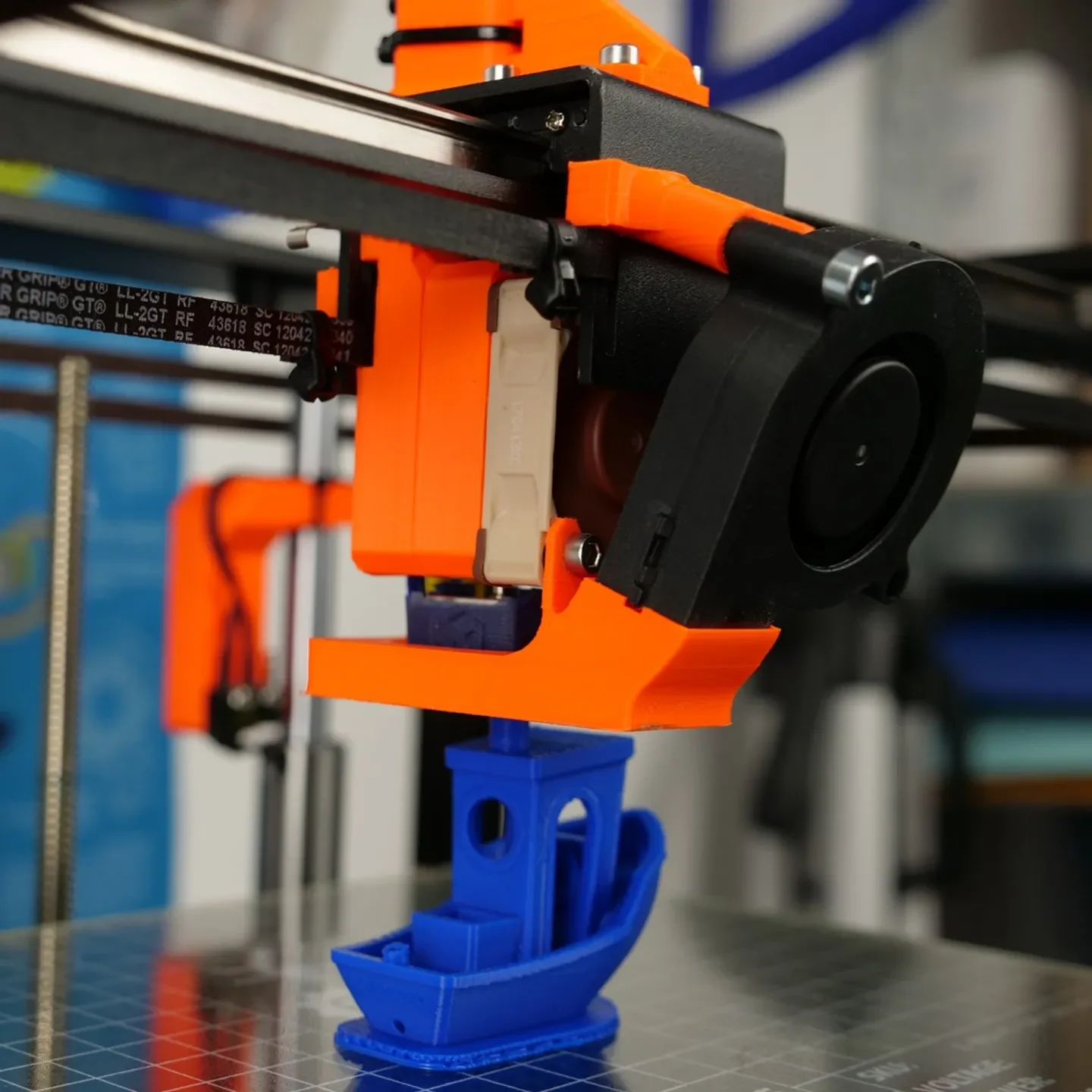

Обязательно купите радиальный вентилятор 5015 с током не менее 0,1 А для достаточного охлаждения деталей.
Для хотэнда я использовал вентилятор Noctua 12 В и подключил его через понижающий преобразователь.
Для данной конструкции требуются резьбовые вставки M3(back.stl) и M4(fanbracket.stl).

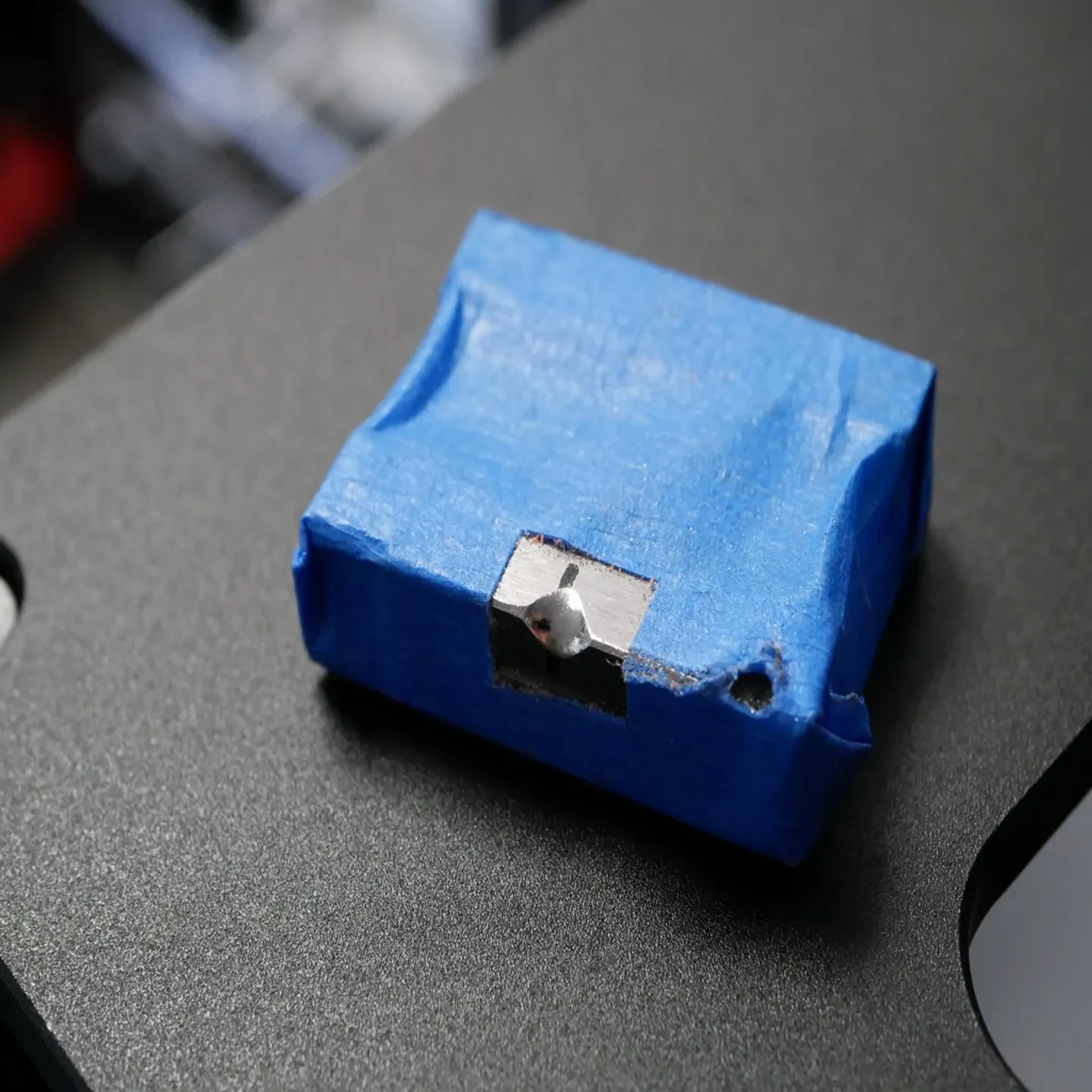

Я отпилил немного материала с блока каретки, чтобы минимизировать изгиб трубки Боудена.
Просверлил дополнительное отверстие в металлическом кронштейне, чтобы все надежно держалось

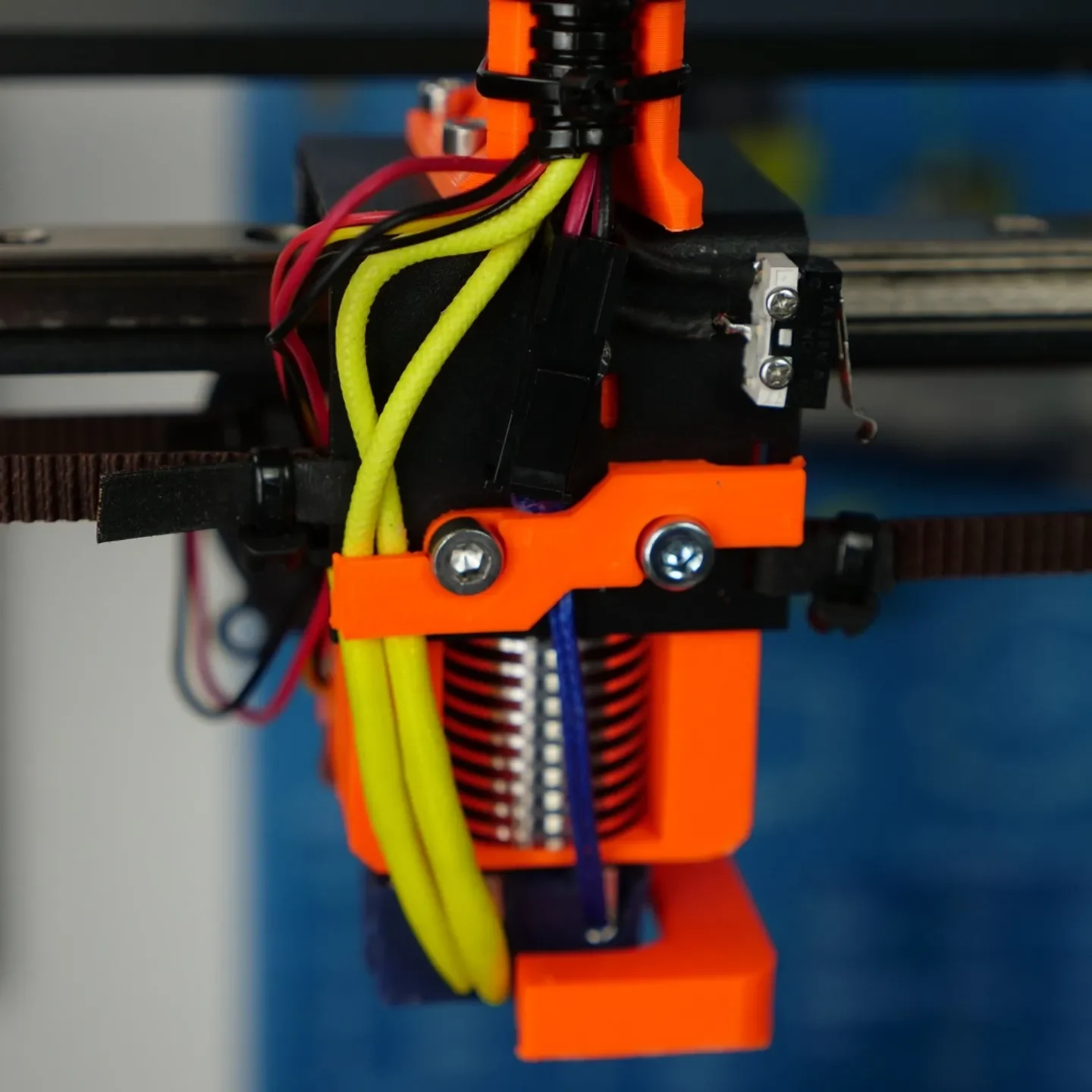

Версия держателя кабеля диаметром 20 мм ТАКЖЕ доступна в файлах.

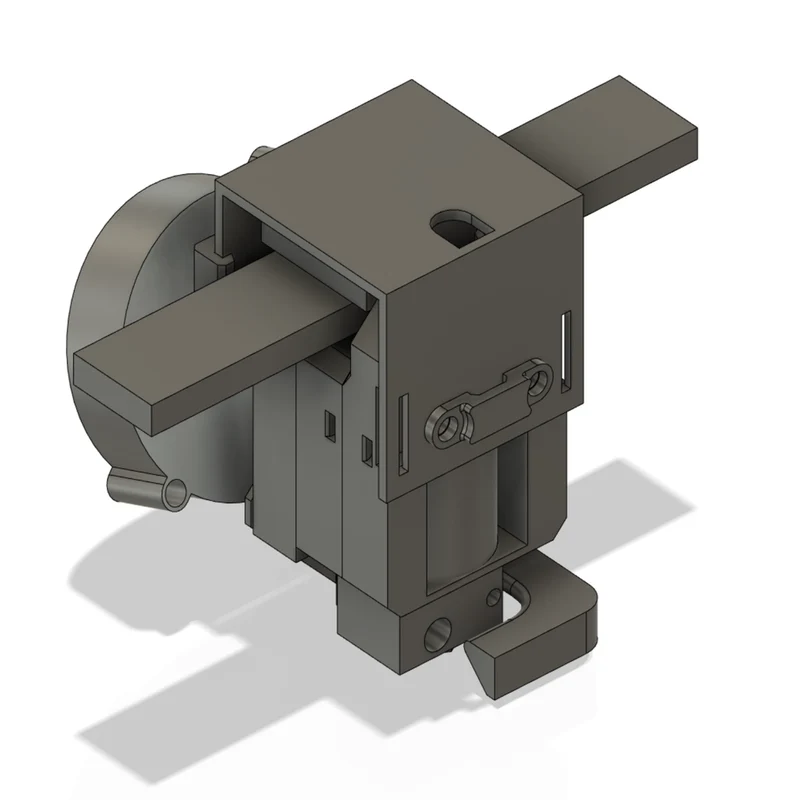

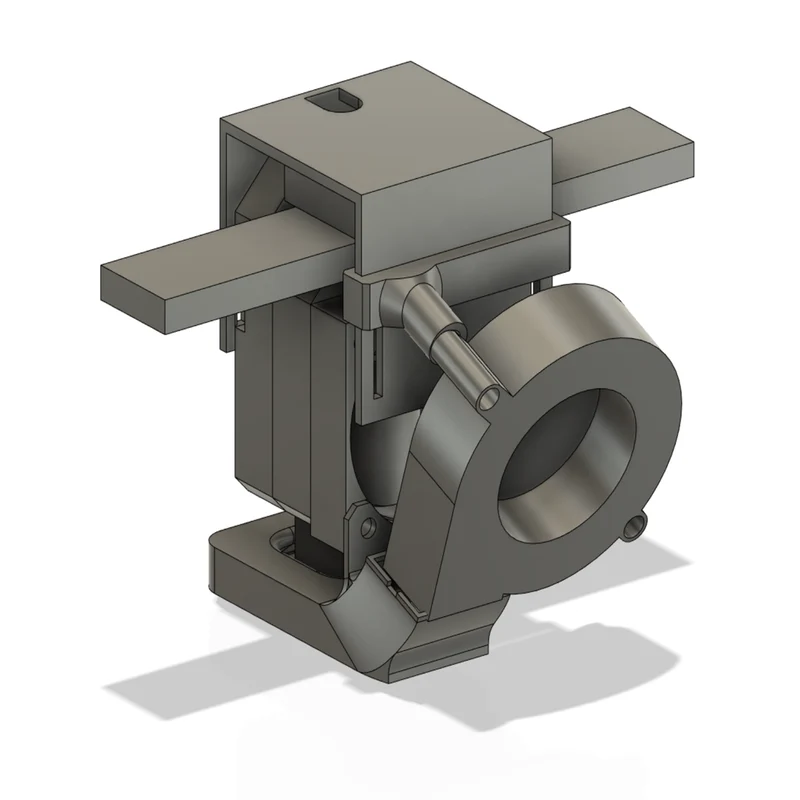

Файл STEP включен, если вы хотите редактировать САПР (обязательно поделитесь своими изменениями)

Проект Fusion360 a360.co/2X6JIZm Купите детали и поддержите канал (партнер):
Сапфир Про: geni.us/Laf1Zq
Подлинная версия V6: e3d-online.com/v6-all-metal-hotend
Trianglelab V6: s.click.aliexpress.com/e/sJSp4GNS
Радиальный вентилятор Trianglelab 5015: s.click.aliexpress.com/e/3beAuM3Q
Вентилятор Noctua 40x10: geni.us/m0exxIp
Понижающий преобразователь: s.click.aliexpress.com/e/pOINJdqY
Набор резьбовых вставок: s.click.aliexpress.com/e/4pxmJRHm

Посмотрите мой видеообзор: www.youtube.com/watch?v=z1PBVe-mlWw
