Магнитный выключатель светодиодной ленты с датчиком Холл...

Зажгите свои ящики!

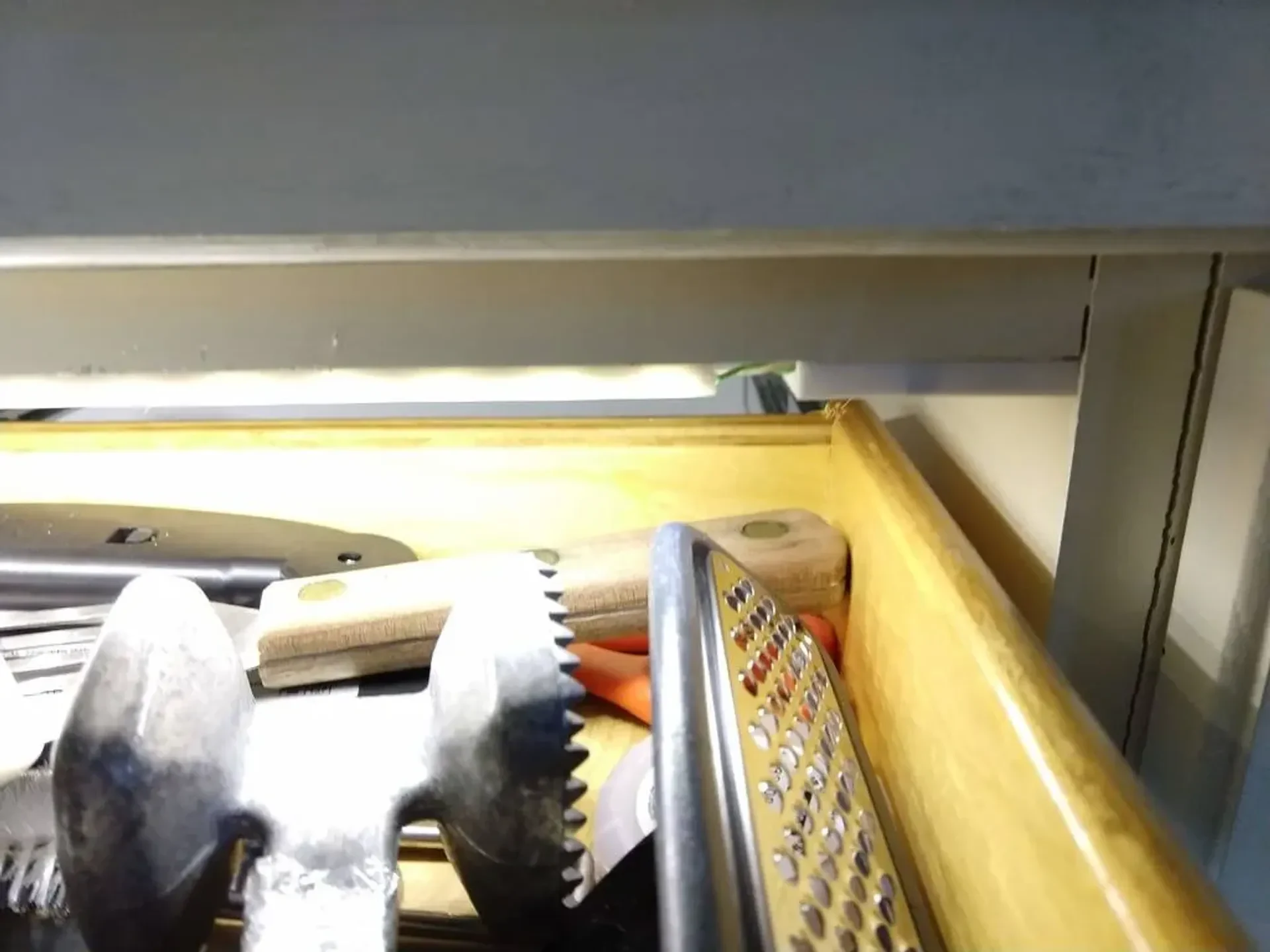

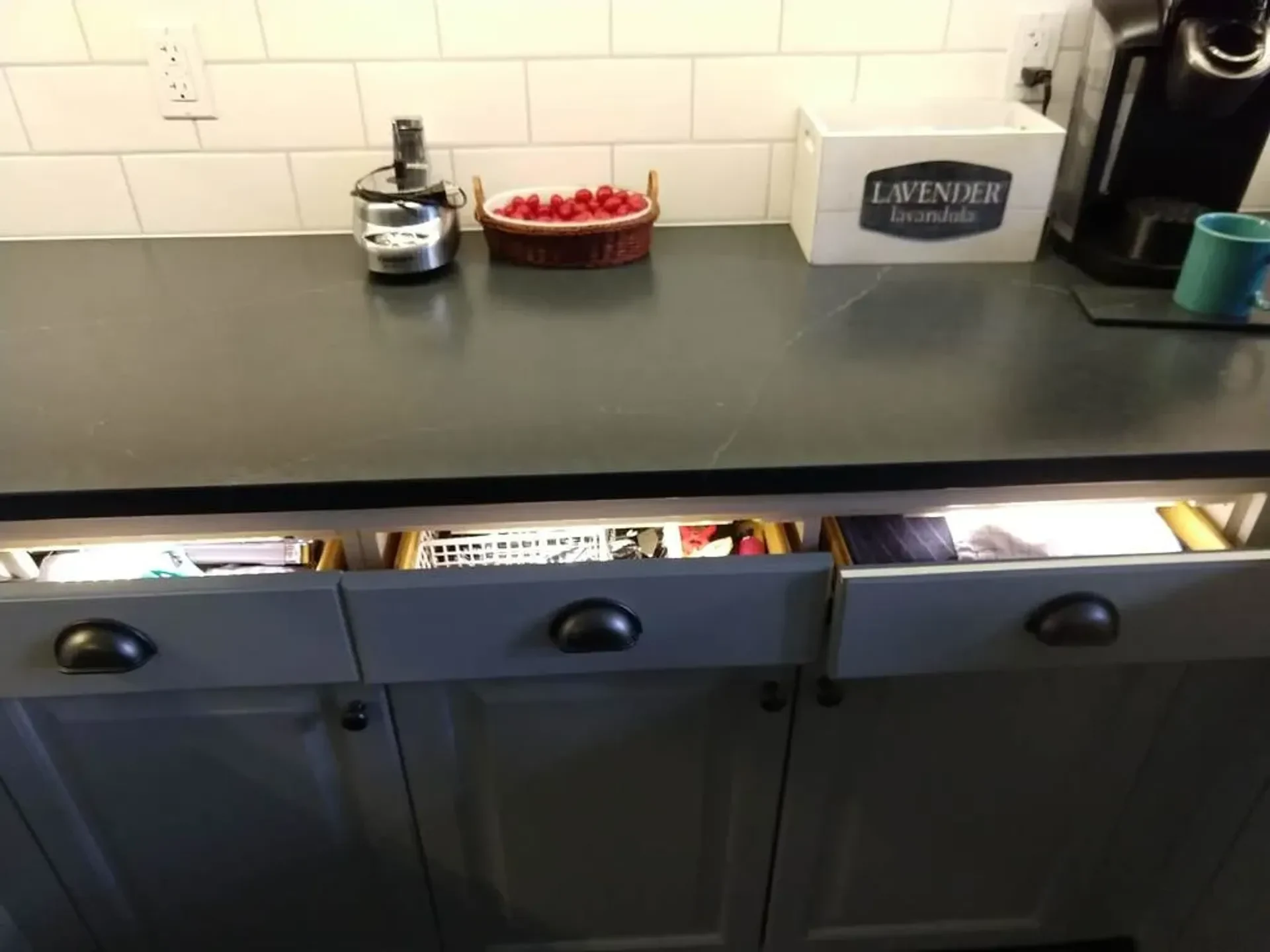

Я хотел, чтобы светодиодные ленты включались, когда кухонные ящики открываются, и выключались, когда они закрываются.

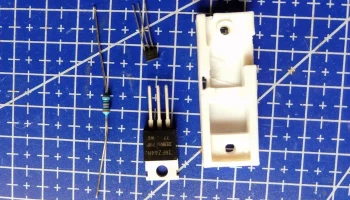

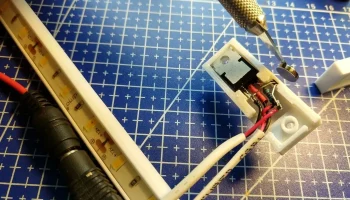

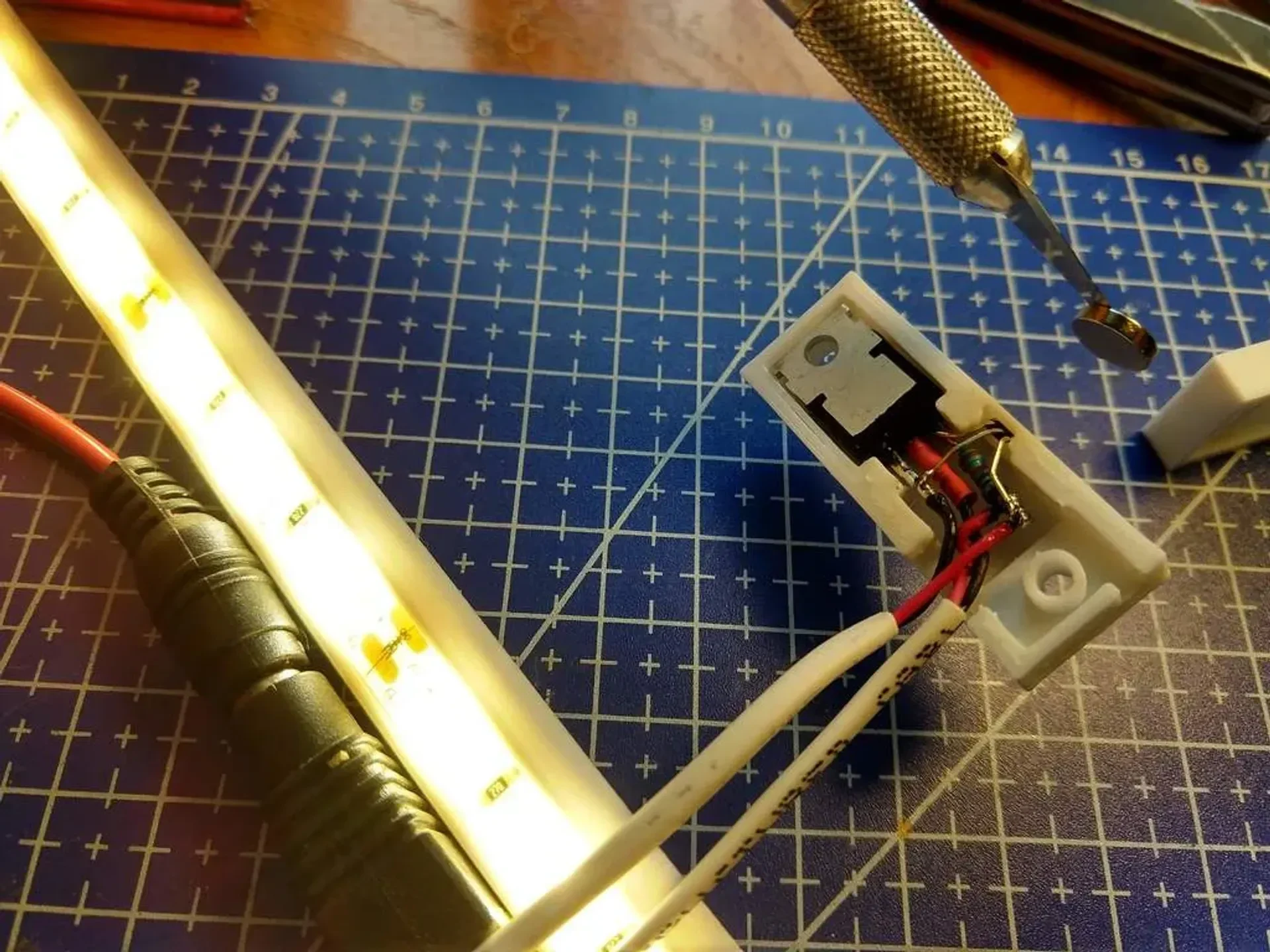

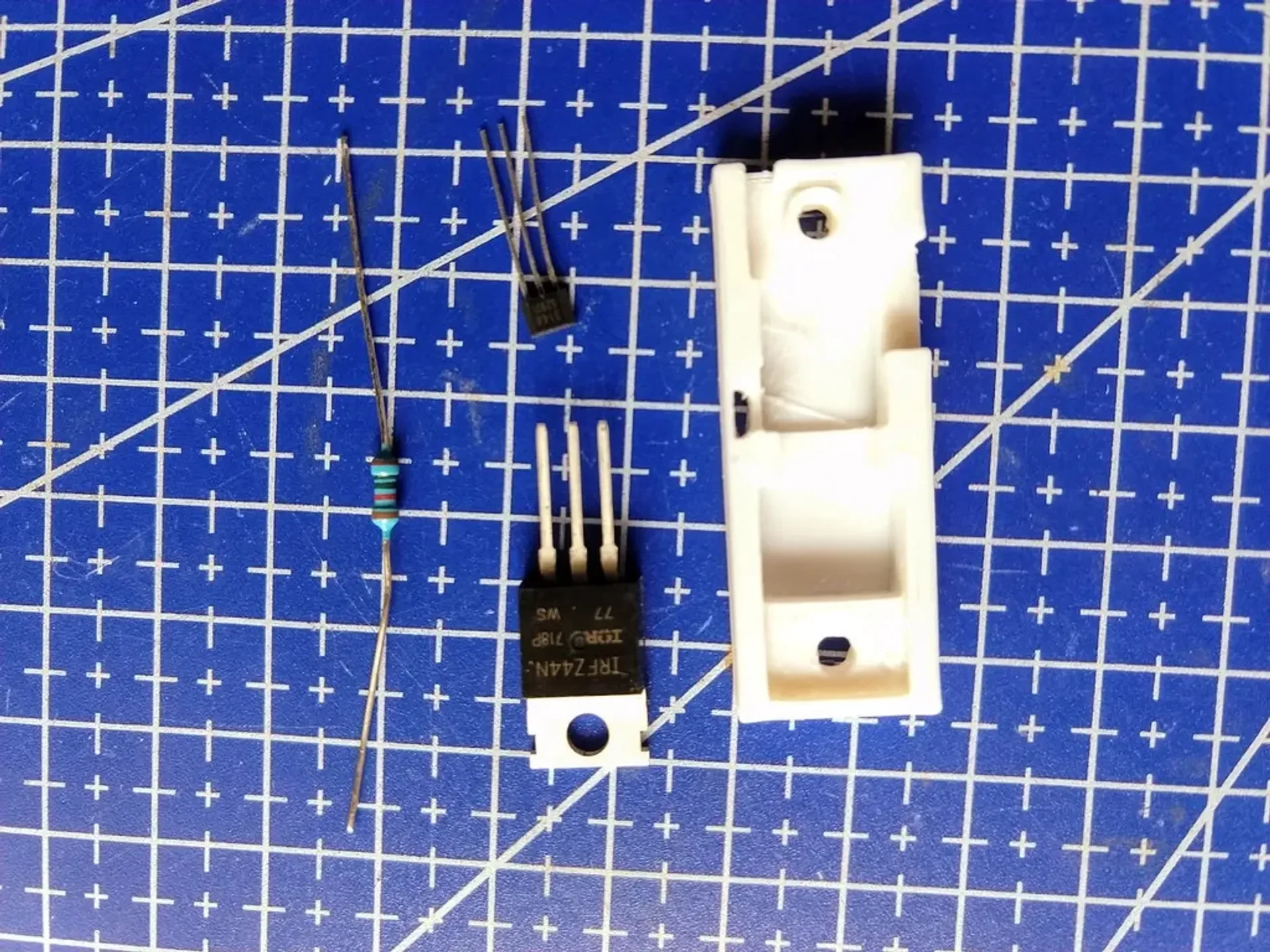

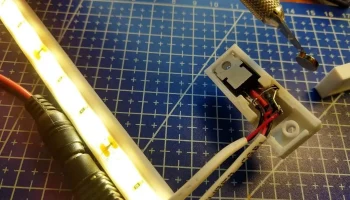

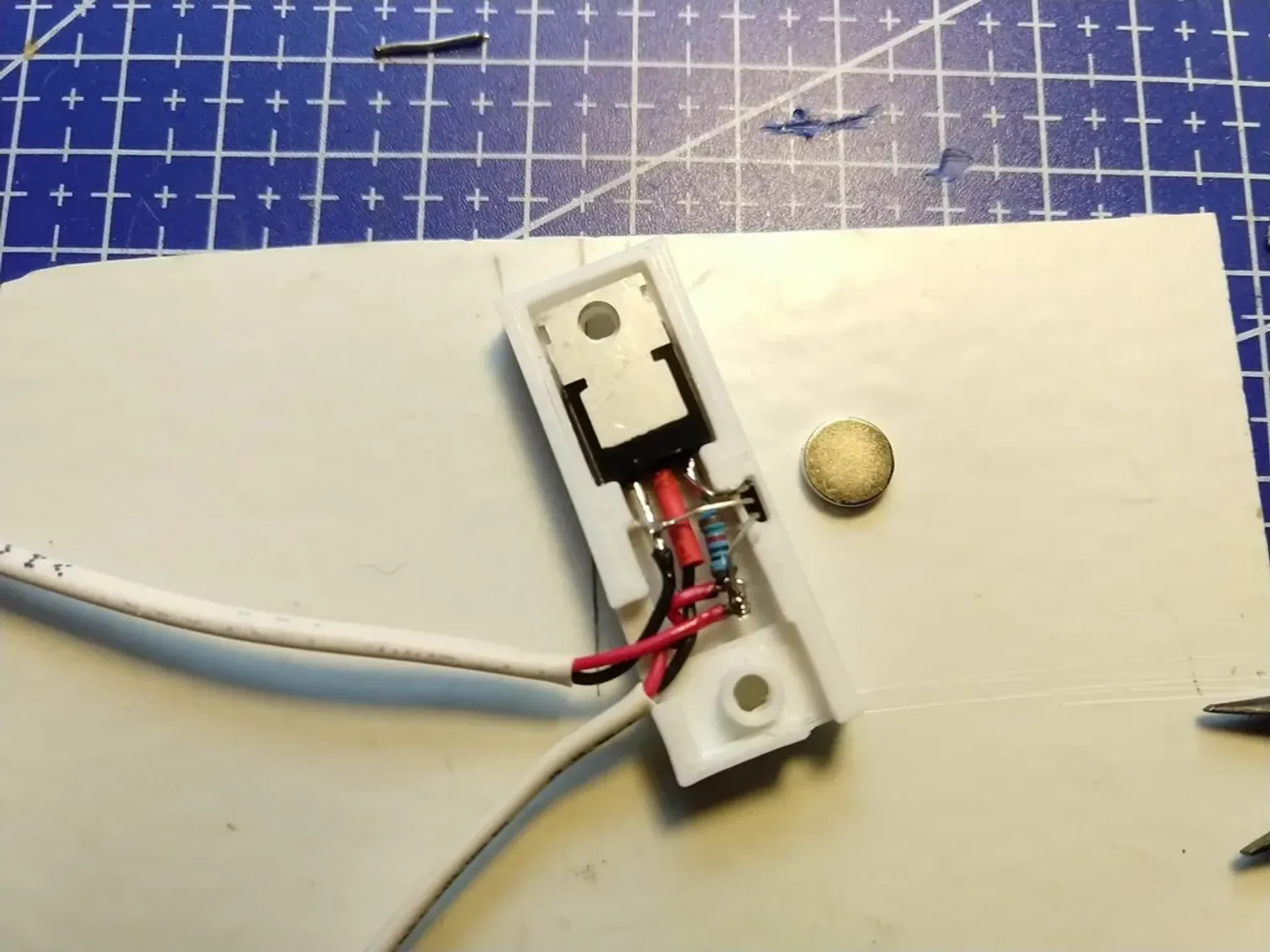

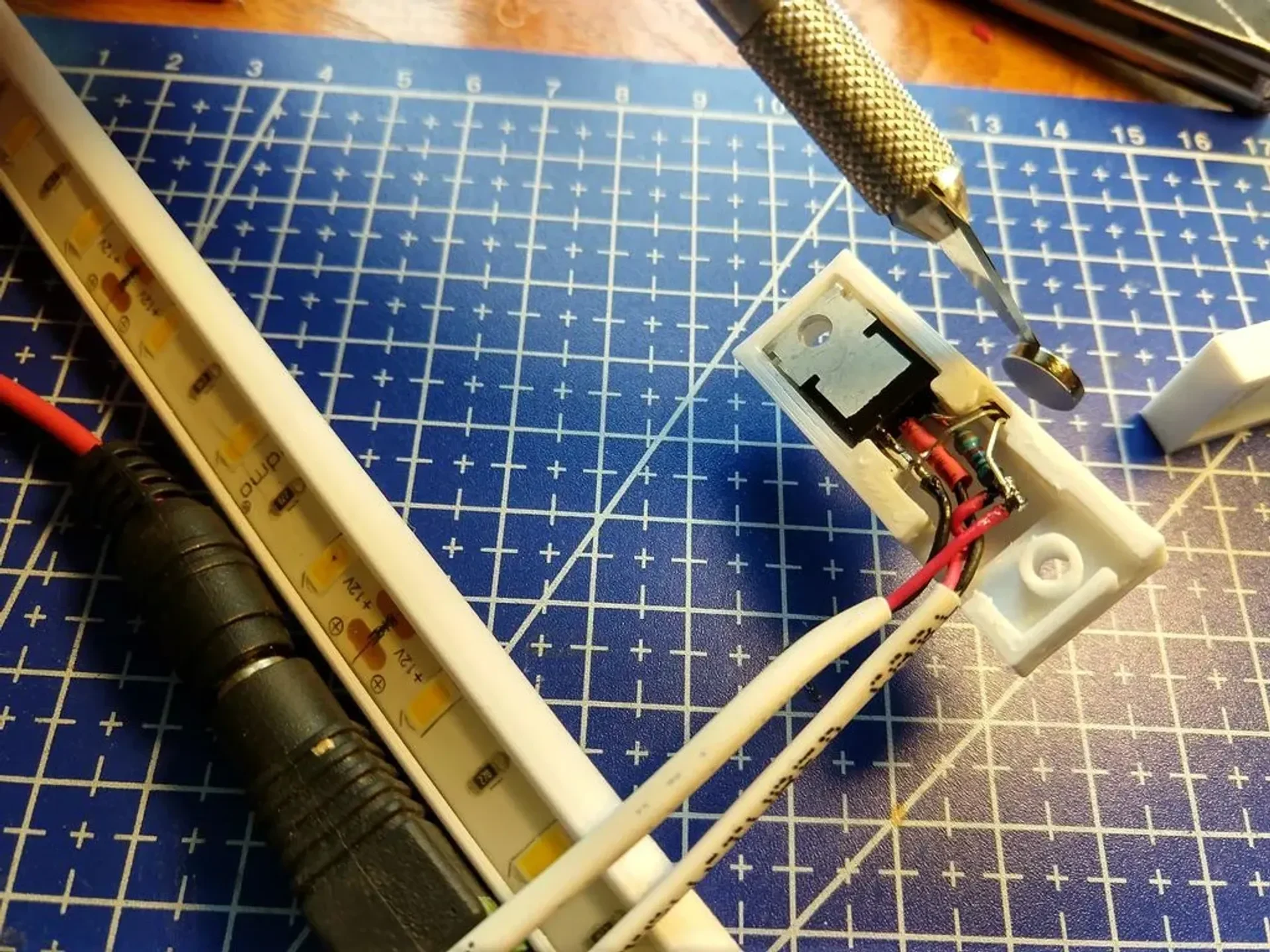

Я создал схему с магнитным датчиком Холла и MOSFET-транзистором для управления светодиодной лентой. Затем я спроектировал этот корпус так, чтобы он был компактным и простым в установке в раму выдвижного ящика. Сначала спаяйте компоненты вместе, а затем соберите, горячий припой расплавляет PLA.

Я планирую написать инструкцию, подробно описывающую процесс сборки, когда у меня будет время.

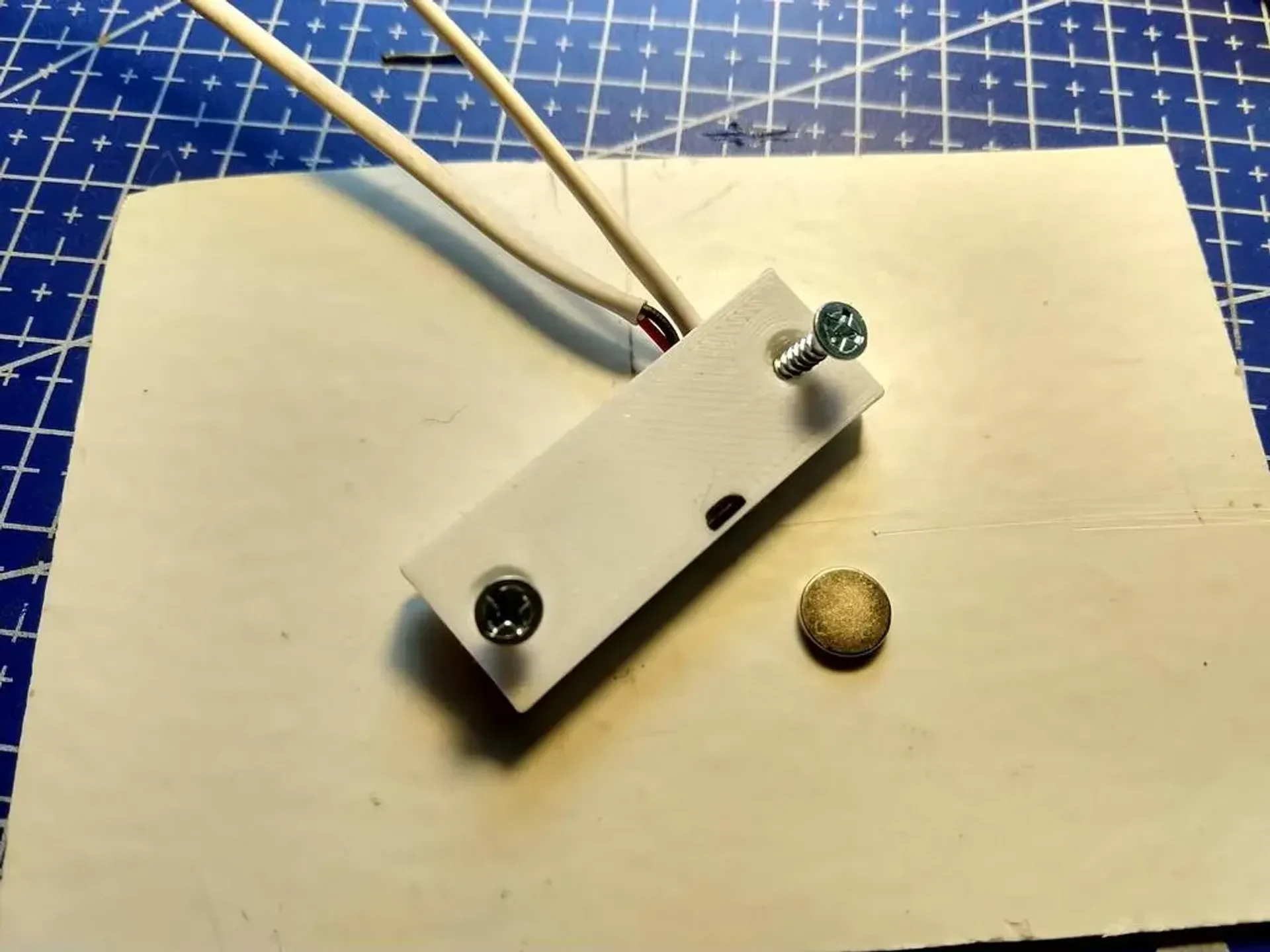

Я прикрепил переключатель к раме ящика и приклеил крошечный редкоземельный магнит к внутренней части передней части ящика.

Вы можете использовать отрывную и липкую подложку, чтобы удерживать светодиоды, но я использовал «Кронштейны для монтажа светодиодных лент» www.prusaprinters.org/prints/138523 для красивого и аккуратного крепления.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.12

Заполнение:

20%

Нить: TIANSE PLA, белая.

Категория: Кухня и столовая
