Крышка чайника Петра (Kettle Lid)

После многих лет использования моего проверенного чайника PETRA его крышка начала рассыпаться.

Он буквально распался под действием горячего пара при температуре 100°C, а маленькие кусочки пластика смешались с водой. Оригинальная крышка, вероятно, была сделана из АБС-пластика, который не является самым благоприятным для человеческого тела материалом, поэтому я решил избавиться от крышки. Ну и значит ли это, что мне придется выбросить и весь чайник? Он по-прежнему работает нормально.

Поэтому я начал искать замену. Коммерчески доступных нет. Поставщик каждый год выпускает новые конструкции и не имеет возможности определить ту историческую деталь, которая мне понадобится. Они, как и ожидалось, рекомендуют купить новую модель.

Как насчет 3D-печати? Нам нужен материал, который может выдержать кратковременную температуру 100°C и при этом не развалиться.

PLA становится мягким при температуре около 60°C, PETG — при температуре около 80°C. Это не работает.

Значит, нам снова нужно печатать из ABS? Ну нет. На удивление нет.

Например. На extrum.com есть отличные технические характеристики с подробной информацией ��б их «Durapro ABS».

нить. Говорят, он размягчается при 92°C, это все равно слишком мало.

Нити, выдерживающие температуру более 100°C, доступны, но довольно дороги. Чтобы сохранить стоимость на разумном уровне, я решил попробовать образец ASA от неизвестного производителя, который у меня все еще валялся.

По данным extrum.com, ASA (их DuraPro ASA) выдерживает температуру 96°C. Сделанный.

Проверено: даже при слишком сильном кипячении пара из чайника крышка держится идеально жестко.

Это было в июне 2021 года.

Год спустя (когда я наконец загружаю вthingiverse) он деформировался.

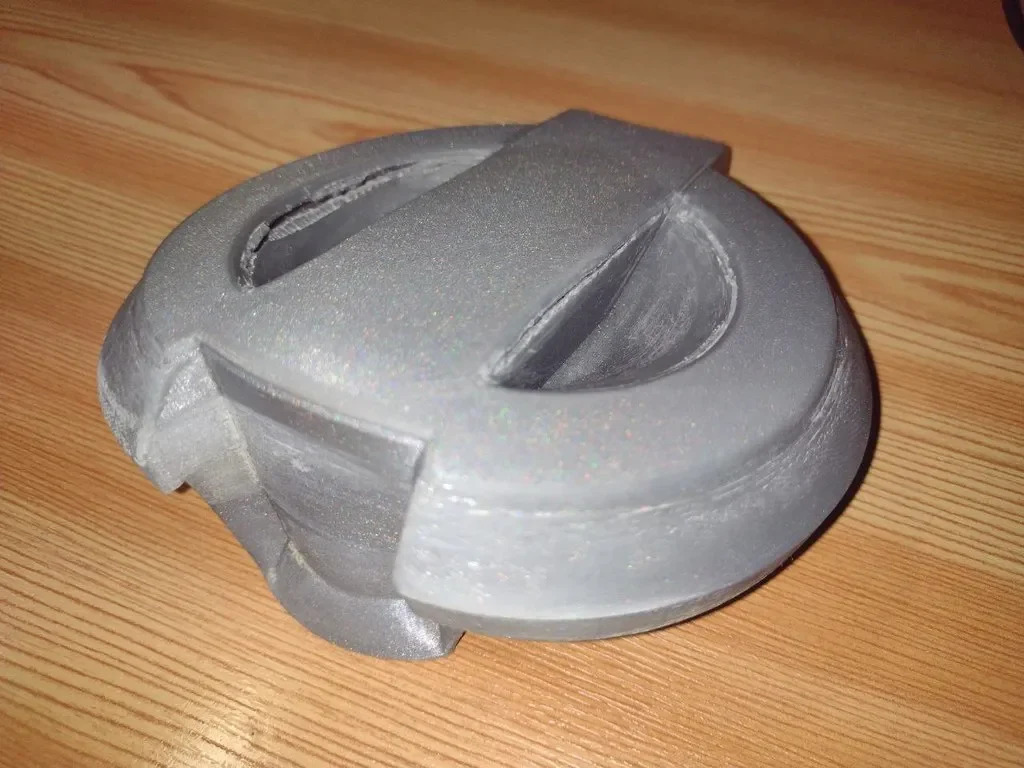

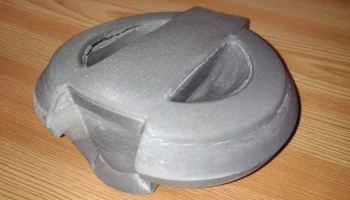

Приготовление чая — это ежедневная рутина, чаще одного раза в день. Так как же будет выглядеть отпечатанная крышка год спустя? Его верхняя часть практически такая же, за исключением того, что геометрия несколько искажена там, где горизонтальные части встречаются с вертикальными или наклонными частями. В некоторых местах образовались трещины, в других местах материал выпирал наружу. Внутри материала должны действовать странные силы.

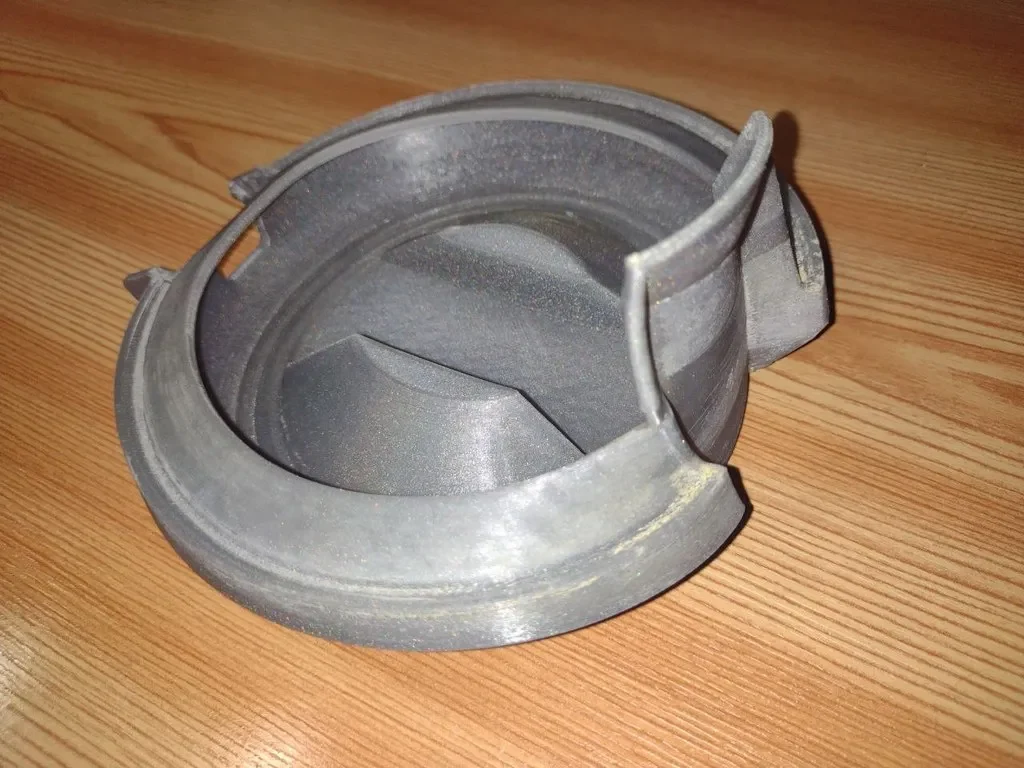

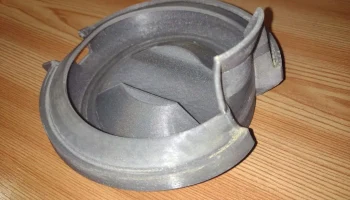

Нижнее кольцо крышки, которое входит в чайник (и касается металла), больше не выглядит красивым. Оно прогибается внутрь, как будто кольцо хочет сжаться.

По крайней мере, ASA вообще не распадается. Ни одна частица не может быть поцарапана.

Обновление: два с половиной года спустя.

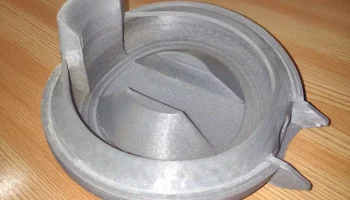

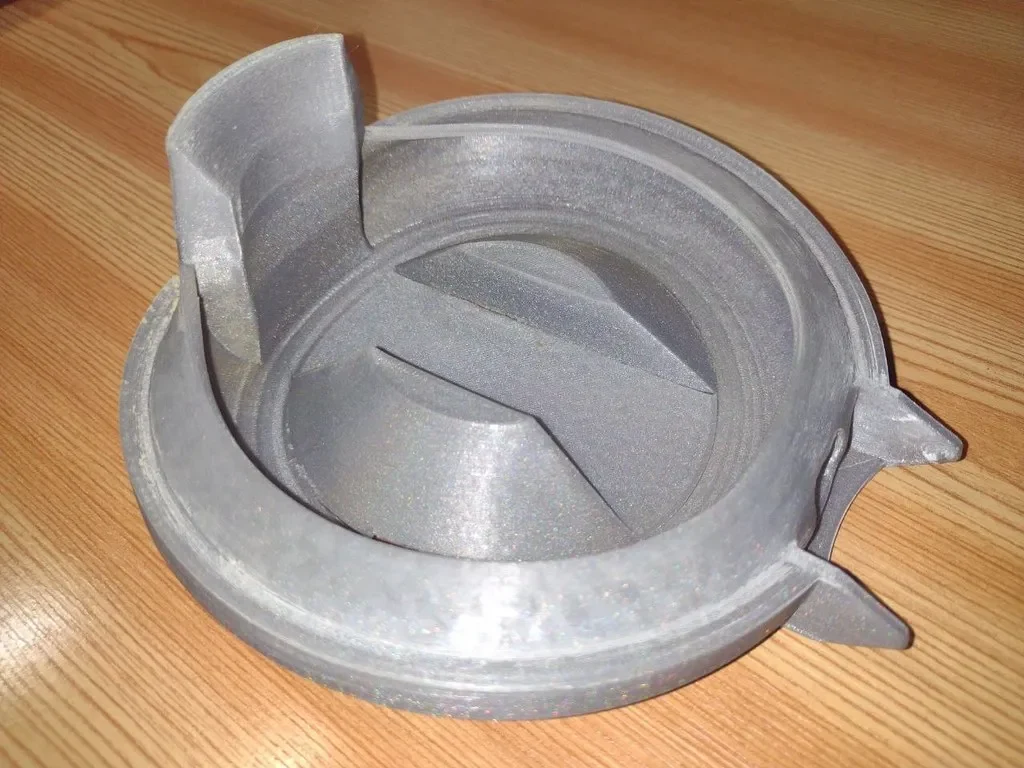

Мне надоел ныне потрепанный дизайн. Никто не поверит, что это было намеренно спроектировано так, как выглядит сейчас. Нижнее кольцо втянуто внутрь почти горизонтально.

Трещины сверху расширяются. Материал не становится ломким и мягким.

Давайте напечатаем свежий.

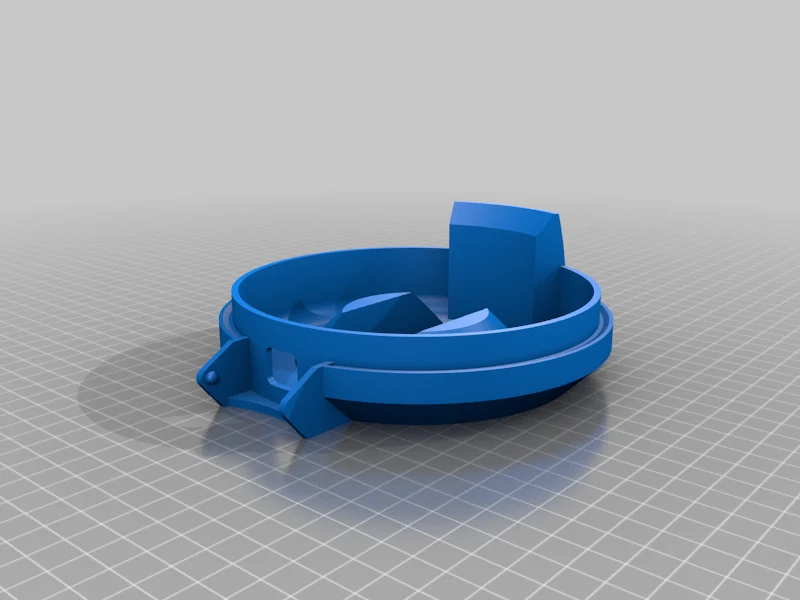

Теперь я обновил рисунок в FreeCAD, добавив скругления и изогнутые стены в местах образования трещин, чтобы появился материал, который лучше растягивается.

Экспортировал новый STL, а также загрузил файл 3mf с prusaprinter с настройками, которы�� я сейчас использую с durapro ASA.

На фото серая и белая крышка. Серый — старый после 2,5 лет ежедневного использования.

Старый файл STL от июня 2021 года по-прежнему включен для сравнения.
