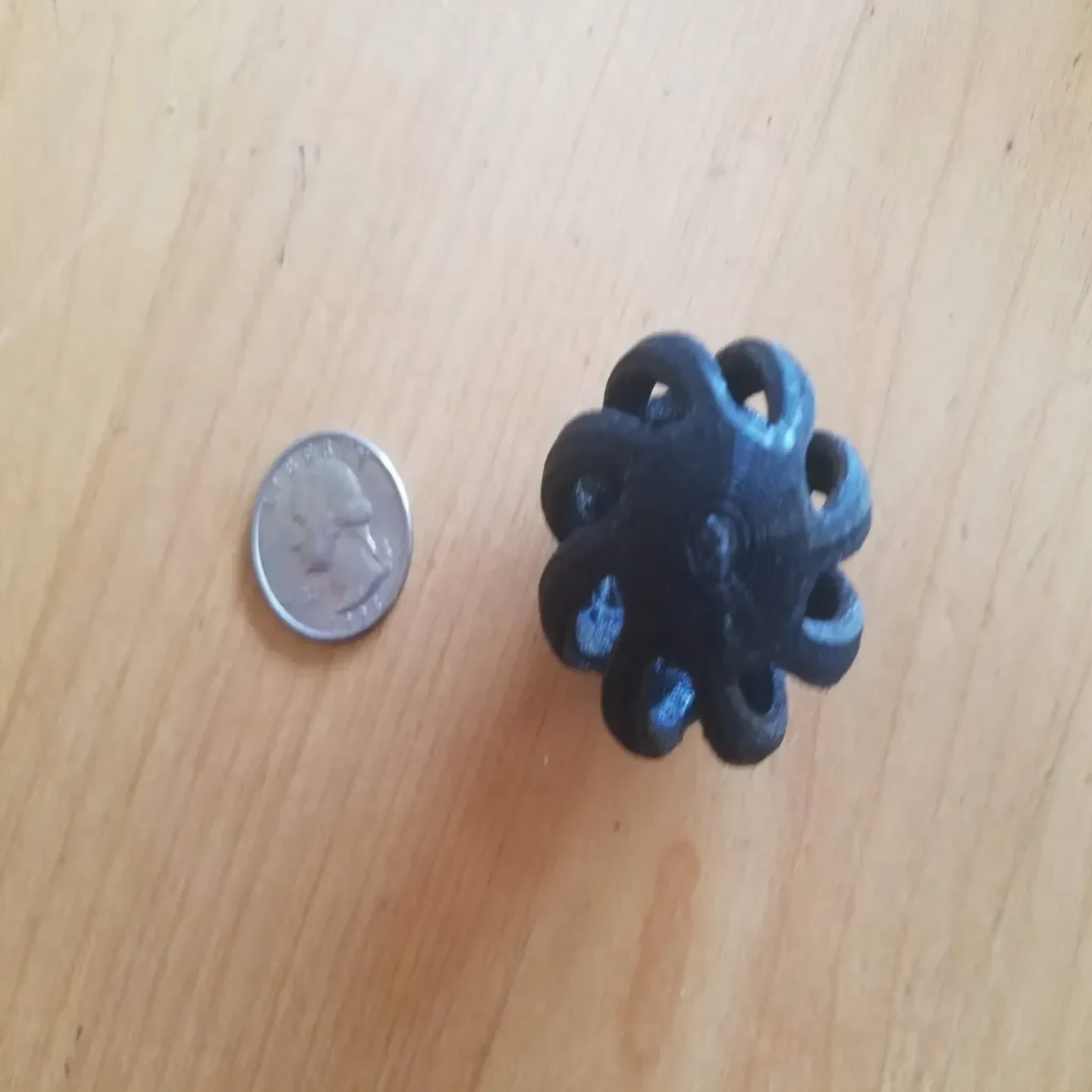

Ручка крышки мультиварки (спиральная)

Оригинальная ручка по умолчанию представляла собой цельный кусок пластика и поэтому сохраняла тепло. (Чтобы снять крышку мультиварки, требовалась прихватка.) Новая конструкция должна была быть достаточно прочной, чтобы быть устойчивой, но при этом позволять теплу рассеиваться.

Два файла:

Slowcooker_knob_spiral — основная ручка

Slowcooker_knob_spiral_MM (рекомендуется) — то же, что и базовая ручка, но добавлена поддержка деревьев в MeshMixer, поскольку обычные поддержки в Cura было трудно удалить. Не используйте для этого опоры от слайсера — доверьтесь деревьям!

Используется болт диаметром 6 мм — кажется, это относительно стандартно для мультиварок, но вам может понадобиться металлическая гайка внутри сферы. Напечатанный из PETG, он не деформируется при использовании, и с ним можно обращаться без прихваток. (Если вы хотите печатать с использованием других нитей, я бы порекомендовал поискать тему «стеклянный переход», где ваш выбор нити может смягчиться.)

Как я это разработал

Я использовал UV-сферу в Blender, а затем уменьшил ее масштаб по оси Z, чтобы сделать сферу более плоской. Удалены некоторые плоскости для создания окон в сфере. Выдавите/масштабируйте сферу, чтобы она снова стала сеткой, затем скосите ее вокруг окна, чтобы придать ей более органичную форму. Я включил инструмент пропорционального редактирования, выделил верхнюю часть сферы и затем повернул. (Было несколько экспериментов с определением размера области пропорционального редактирования и степени поворота — весело!)

Внизу добавлен цилиндр (позволяет пальцам захватывать сферу, не касаясь стекла) с вставленным в него объектом «Метрическая шестигранная гайка» с резьбой M6 x 1 мм для ввинчивания болта.

Для других дизайнеров, читающих это, первоначальная вытяжка/масштаб сферы была недостаточно толстой. Я стремился к элегантности, а она должна была выдерживать тепло и вес.
