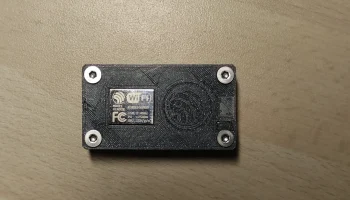

Чехол ESP8266 (для NodeMCU Dev Kit V1.0), USB-порт и кно...

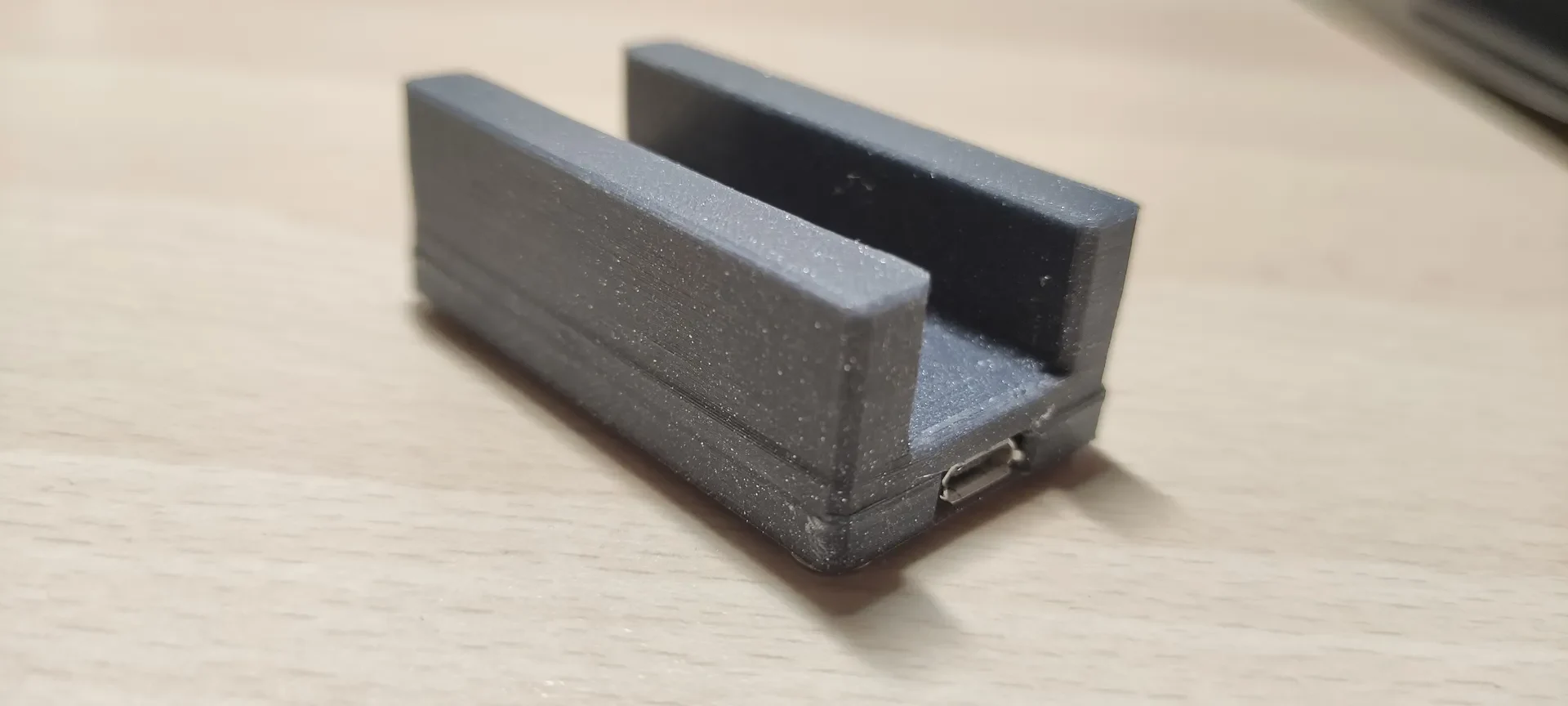

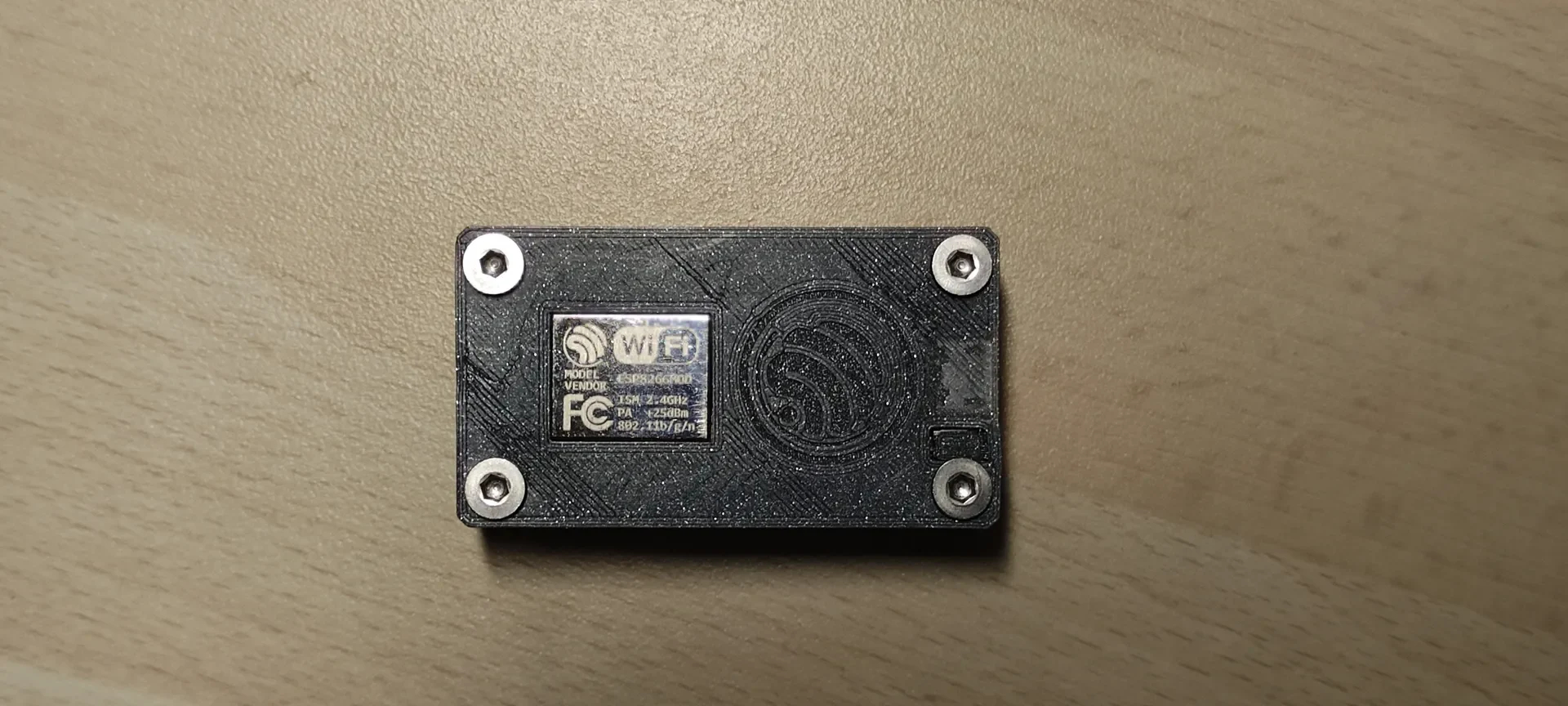

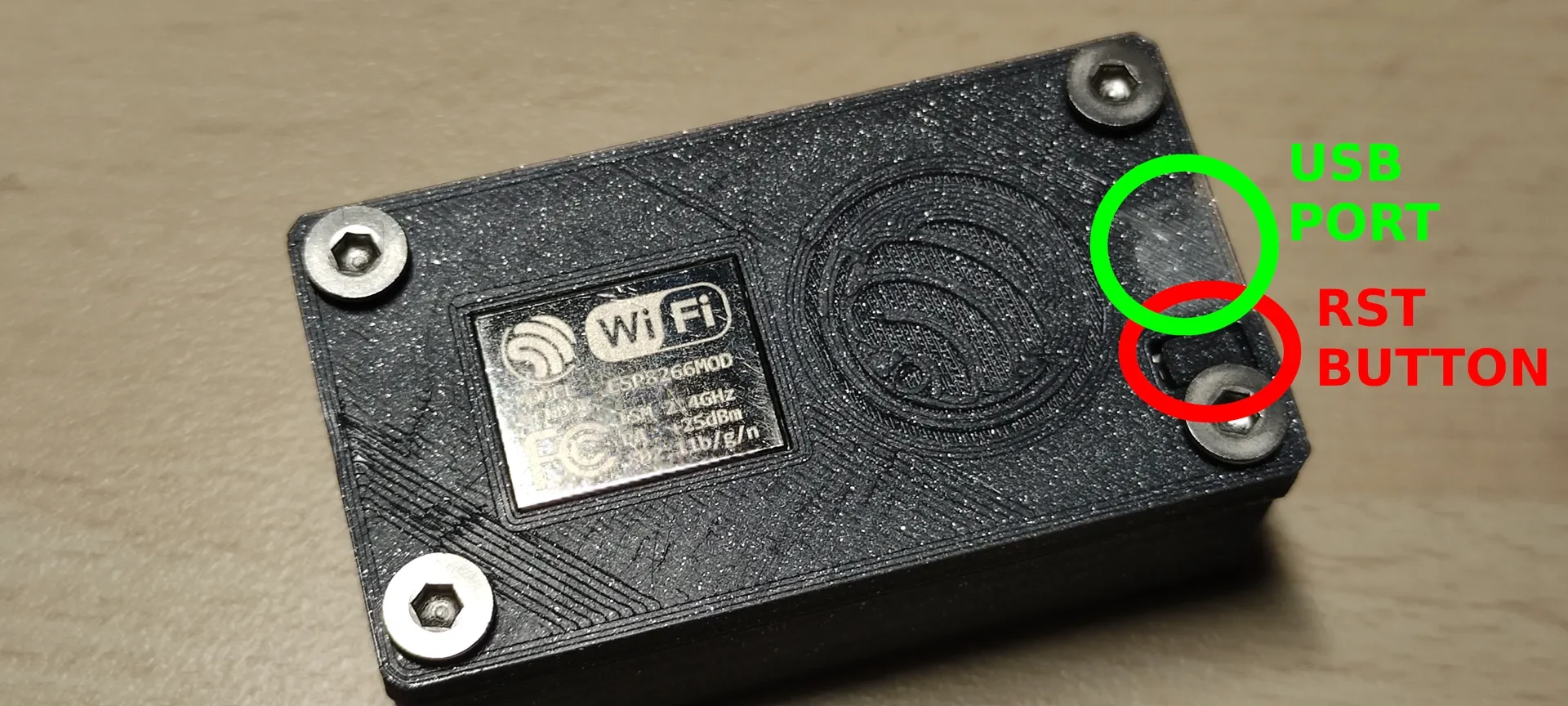

Этот чехол был разработан исключительно как защитный слой для этой платы, чтобы предотвратить повреждение при транспортировке в рюкзаке или короткое замыкание при размещении контактами вниз на проводящей поверхности. Это также причина того, что штифты не видны. Соответствующая часть корпуса позволяет перезагрузить плату с помощью встроенной кнопки сброса. Экранирование платы от электромагнитных помех открыто только из-за проблем с зазором, но выглядит тоже неплохо :)

Помимо распечатанных деталей вам понадобится следующее:

4 винта M3x14 мм
4 вставки с резьбой M3x5,7 мм (идеально подходят те, что изготовлены CNC Kitchen)

Печать:

Никаких поддержек при печати как нижней части, так и перевернутой верхней части. Рекомендуется использовать поля в нижней части, так как в противном случае довольно длинные перемычки могут привести к короблению отпечатка с платформы.
Используйте очень низкую высоту слоя и, если возможно, небольшой диаметр сопла! В частности, механизм кнопки сброса очень деликатный, небольшой диаметр сопла очень поможет!
Я напечатал его с помощью системы E3D REVO с соплом 0,25 мм.

Сборка:

С помощью паяльника вставьте резьбовые вставки в нижнюю часть.

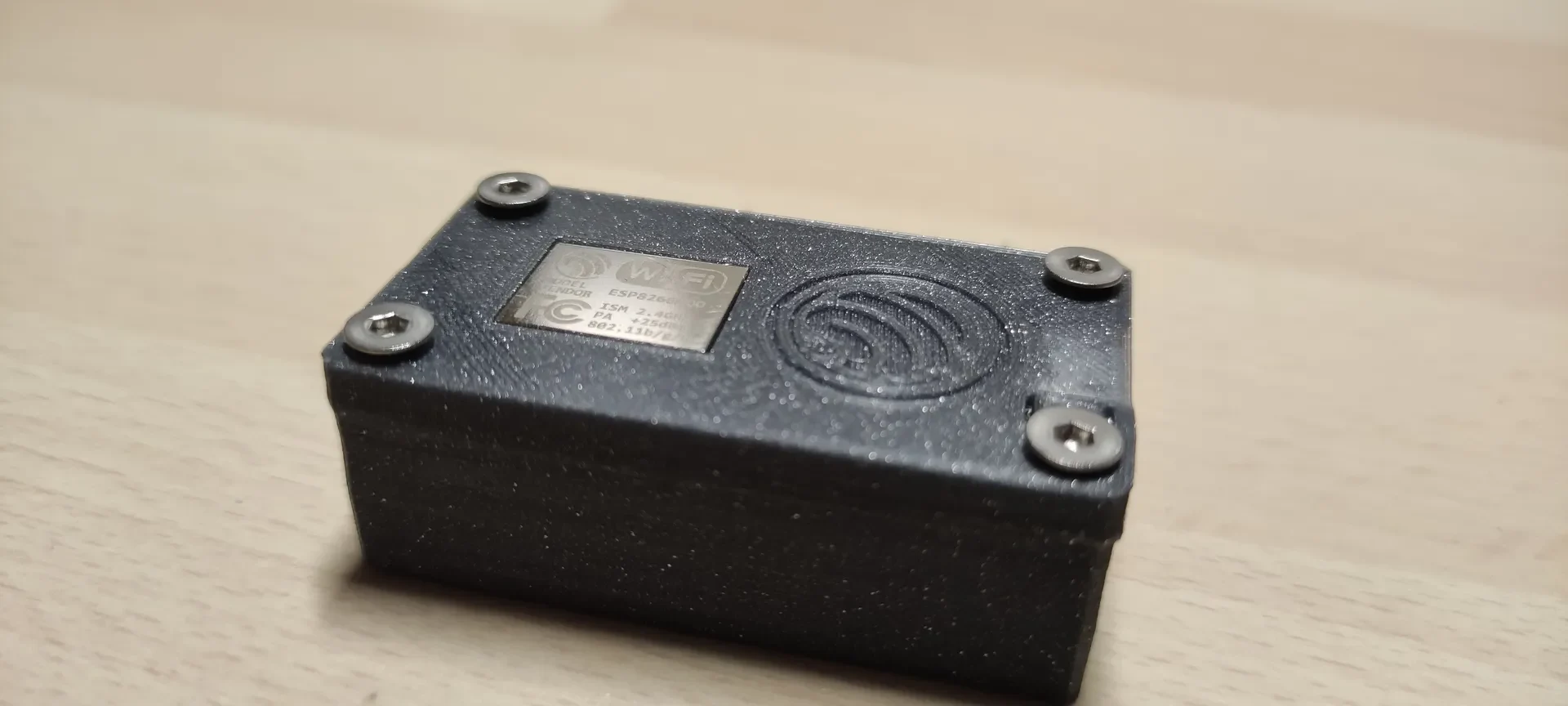

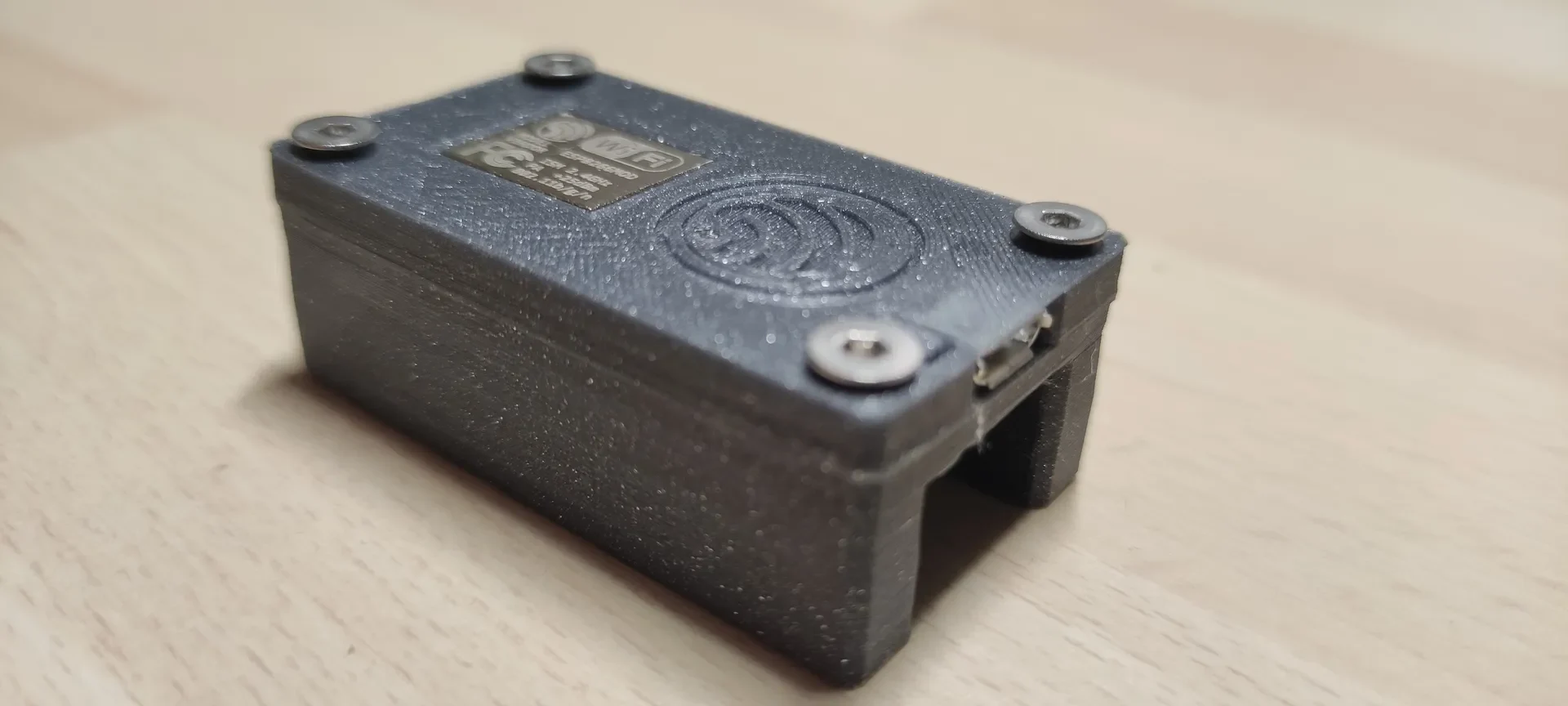

Вставьте ESP, наденьте крышку сверху. Вставьте и равномерно затяните винты.
Подгонка деталей довольно плотная, винты рекомендую затягивать крест-накрест и конечно же аккуратно, чтобы не повредить ЭСП.

Удачной печати!
