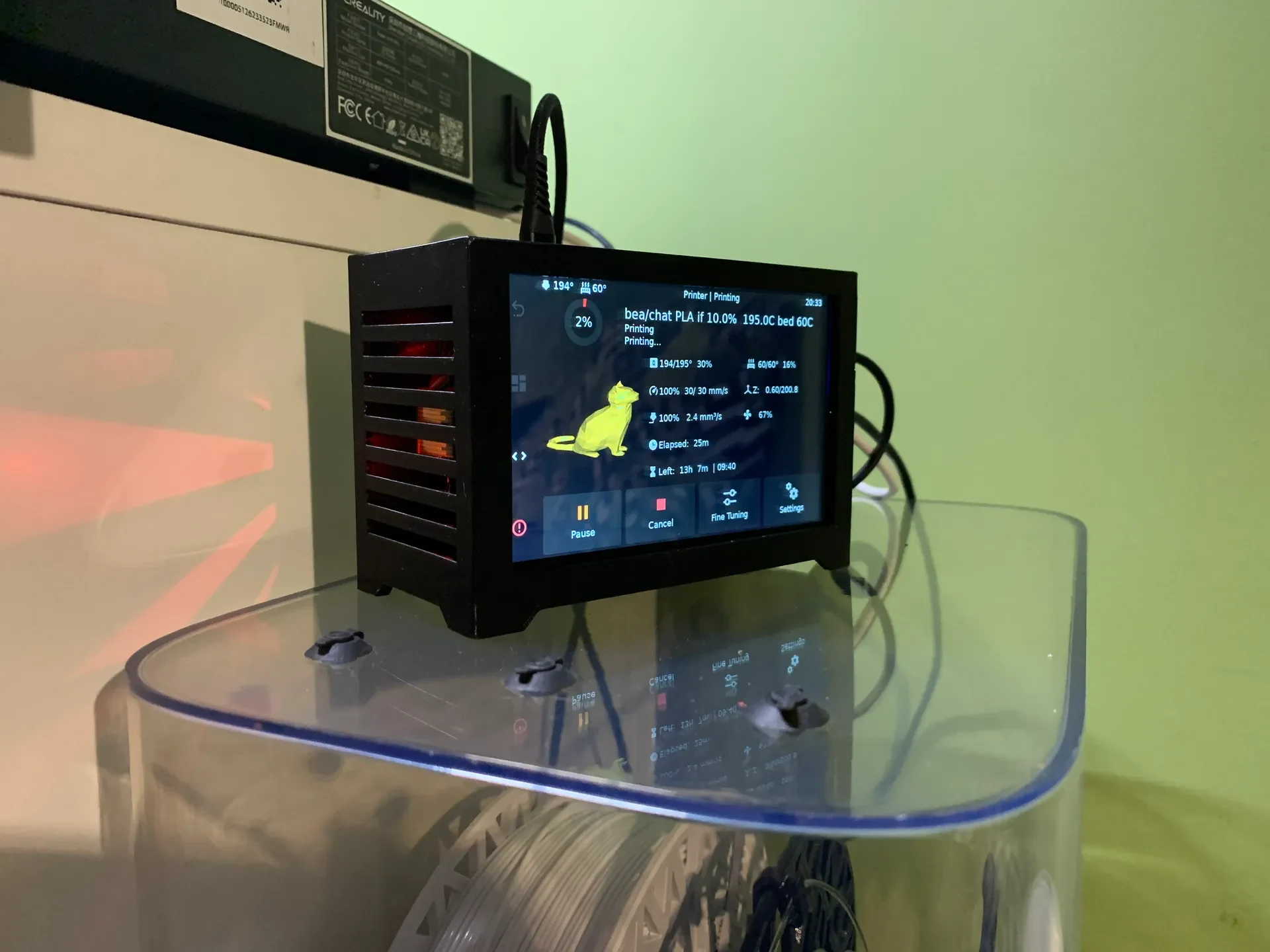

Корпус BTT PITFT50 V2.1 + RPI4 с катодным ТВ с вентилятором
Корпус в стиле ТВ для экрана BTT PITFT50 V2.1 + RPI4 + вентилятор
Это было разработано для того, чтобы я не покупал ничего, кроме того, что было у меня под рукой. Ниже вы найдете список того, что необходимо.

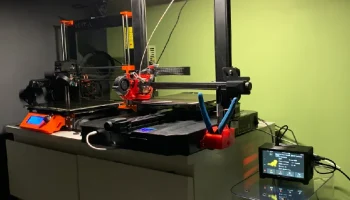

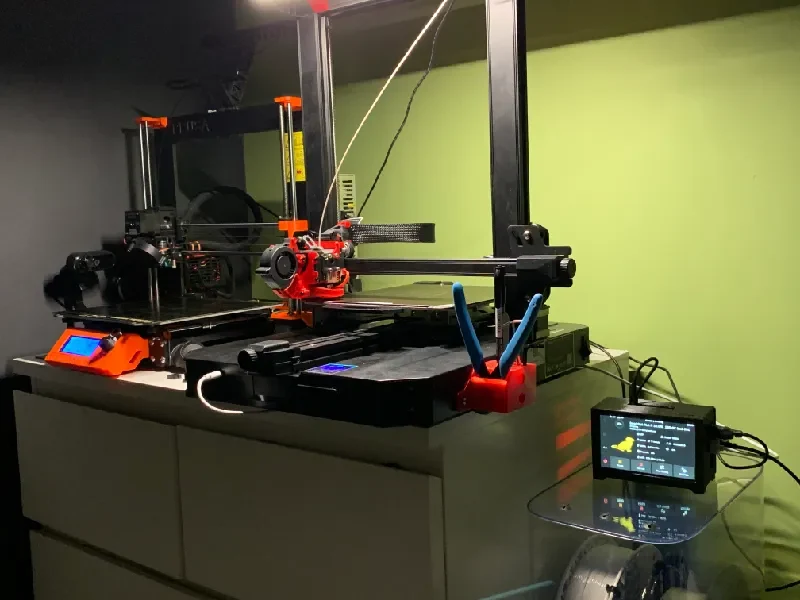

Главной проблемой при проектировании был воздушный поток: RPI4 имеет тенденцию сильно нагреваться, мой работал при температуре 55-60°C в безвент��ляторном корпусе с одними радиаторами, с двумя принтерами + Octoprint (Marlin Prusa) + Грот/Клиппер (ender 3 s1 pro) + Klipperscreen +2 видеопотока.

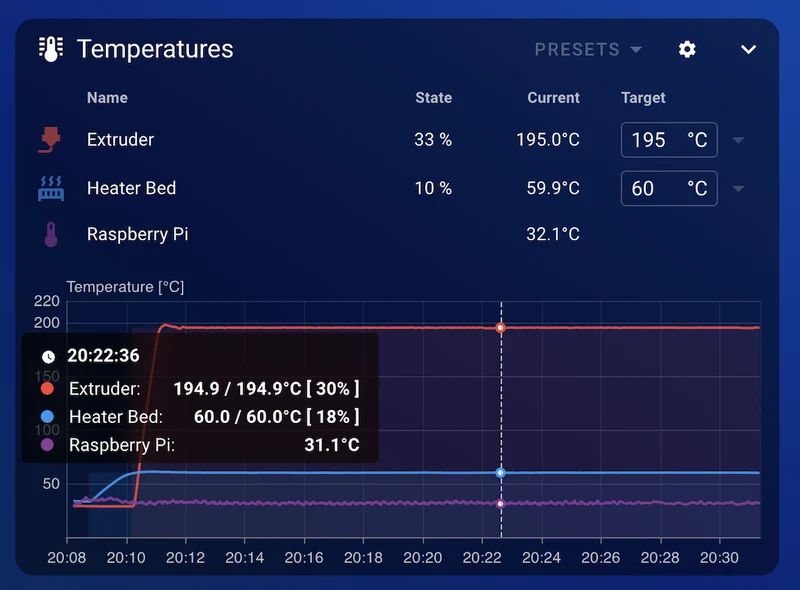

С помощью этого корпуса (и вентилятора на порте 5 В, поскольку у меня не было подходящих проводов для подключения к порту 3,3 В) я достиг температуры около 31°C.
Я согласен, что прокладка кабелей могла бы быть лучше, но я не хотел тратиться на дополнительное оборудование, адаптеры и т. д.
Обновление:
Добавлена новая крышка для 30-мм вентиляторов с улучшенным воздухозаборником.
Список покупок:
Вам понадобится:
BTT TFT50 V2.1 с входными винтами-рейзерами (у меня 17 мм) + малиновые крепежные винты (тоже в комплекте)
малина пи4
40-мм вентилятор (предлагаю подключить его к 3,3 В вместо 5 В из соображений шума)
4 гайки М3 для крепления к крышке.
4 винта М3х16 мм (у меня лежали несколько с конической головкой, поэтому конструкция сделана под нее)
----------------ИЛИ-----------------
30-мм вентилятор
4 гайки М3 для крепления к крышке.
4 винта М3х16 мм (у меня лежали несколько с конической головкой, поэтому конструкция сделана под нее)
Печать:
Я использовал для этого PETG, не знаю, сработает ли PLA, не стесняйтесь рассказывать в комментариях, если попробуете.

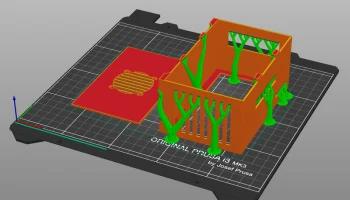

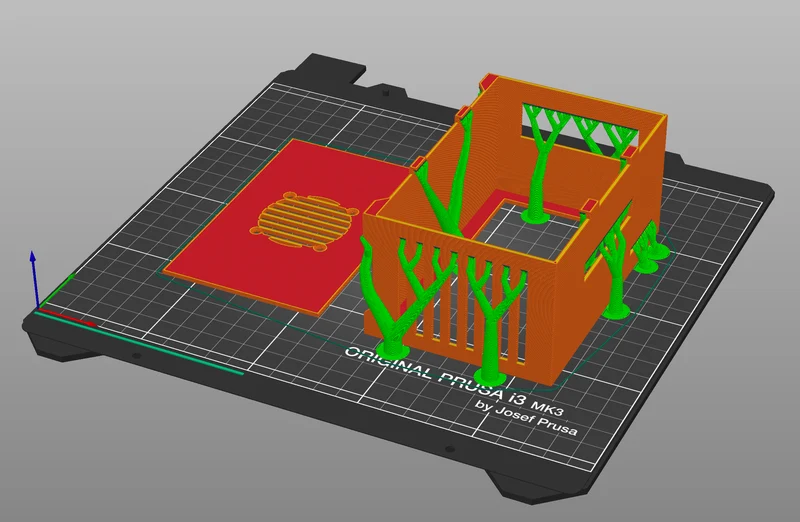

Коробка
Как ориентировано на рисунке (тыльной стороной вверх)
Используйте опоры для деревьев
Крышка
Как показано на рисунке (винты фаской вверх)
Никакие опоры не нужны

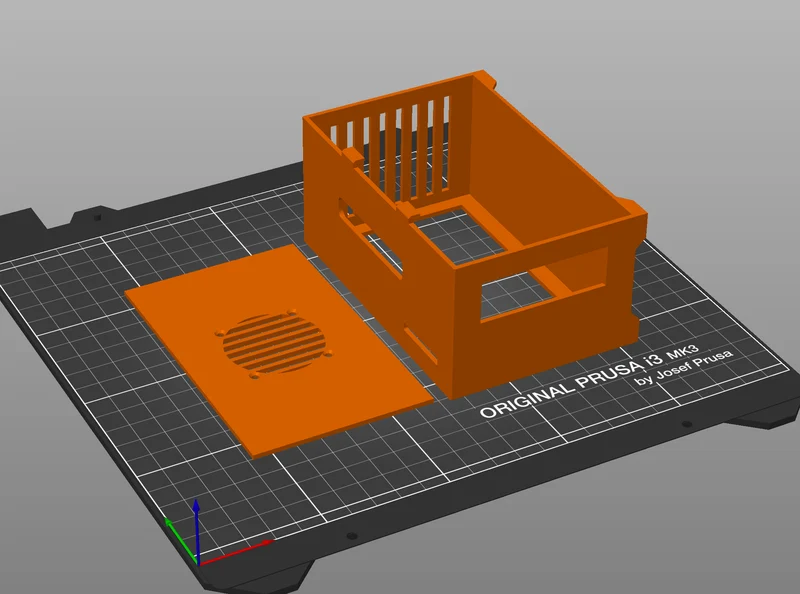

Я включил G-код для prusa MK3S, используя PETG, обе части в одном файле (подходит для кровати)
Сборка:

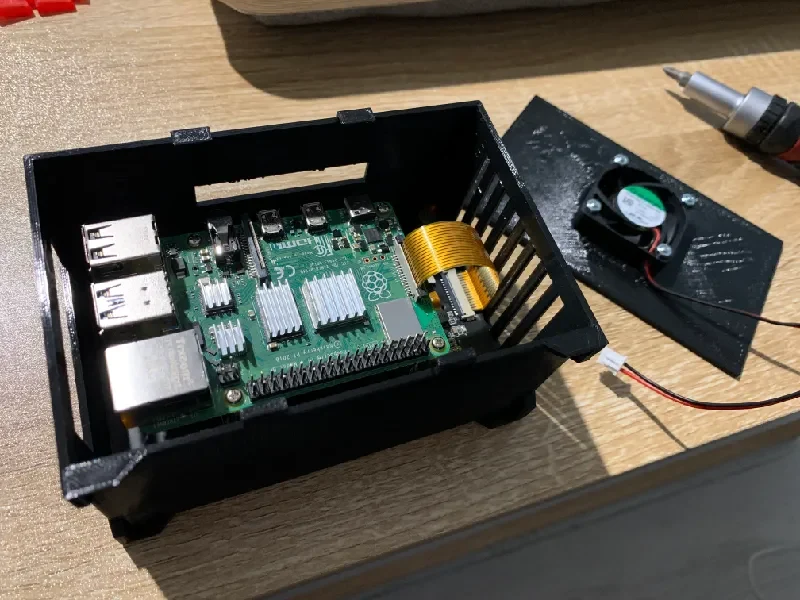

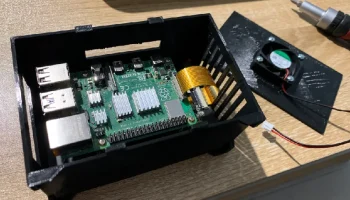

Просто вставьте экран + RPI в коробку, прикрепите вентилятор к крышке, подключите его к RPI и сдвиньте крышку за «верхние» кронштейны.
Зафиксируйте его на месте (возможно, вам захочется немного согнуть нижние выступы, чтобы не сломать их).
Примечание: это незавершенная версия, и, возможно, когда-нибудь я обновлю эту модель до другой версии с улучшенным управлением кабелями (розетка USB под углом 90 градусов, чтобы спрятать кабели сзади для пример)
