Корпус BigTreeTech BTT Pi2 с вентилятором 30 или 40 мм и ..

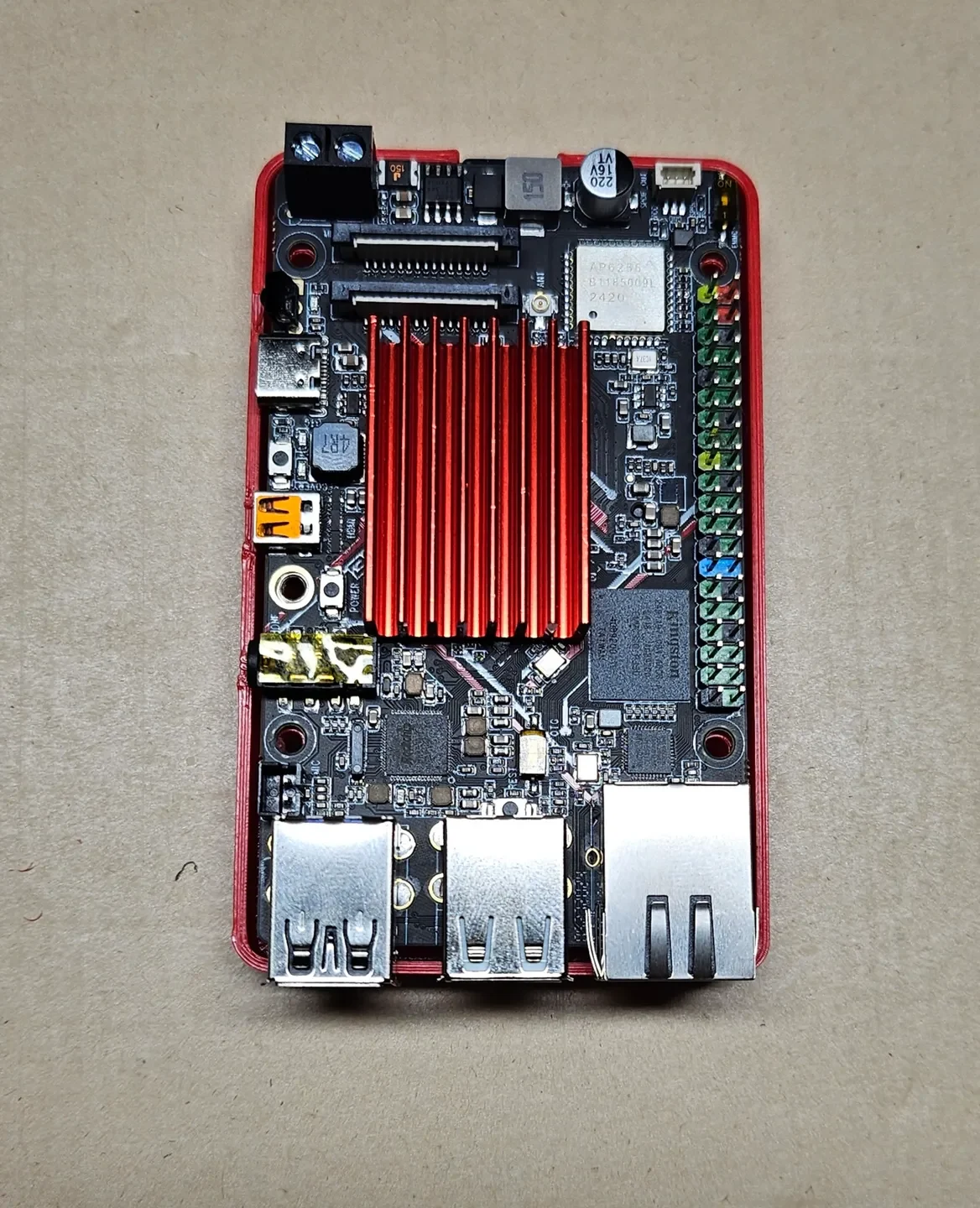

Это корпус BTT Pi2, разработанный с нуля на основе модели, поставляемой для BTT Pi 2.

Были созданы следующие файлы:

BottomBlank.stl
BottomHoles.stl
BTTPi2DinMount.stl
DoveTail4mmSpacerX2.stl
Top30mmInside.stl
Топ40ммСнаружи.stl
DoveTailCombo.stl

Есть возможность выбора днища корпуса в зависимости от того, будет ли он навесным. Если он будет просто стоять на столе для проекта, модель BottomBlack подойдет, за исключением случая, когда к BTT Pi 2 подключен диск M.2. Если используется M.2, то, вероятно, следует использовать BottomHoles с какой-либо стойкой или проставками. Я предоставил две разные прокладки, которые можно масштабировать по оси Z в зависимости от цели.

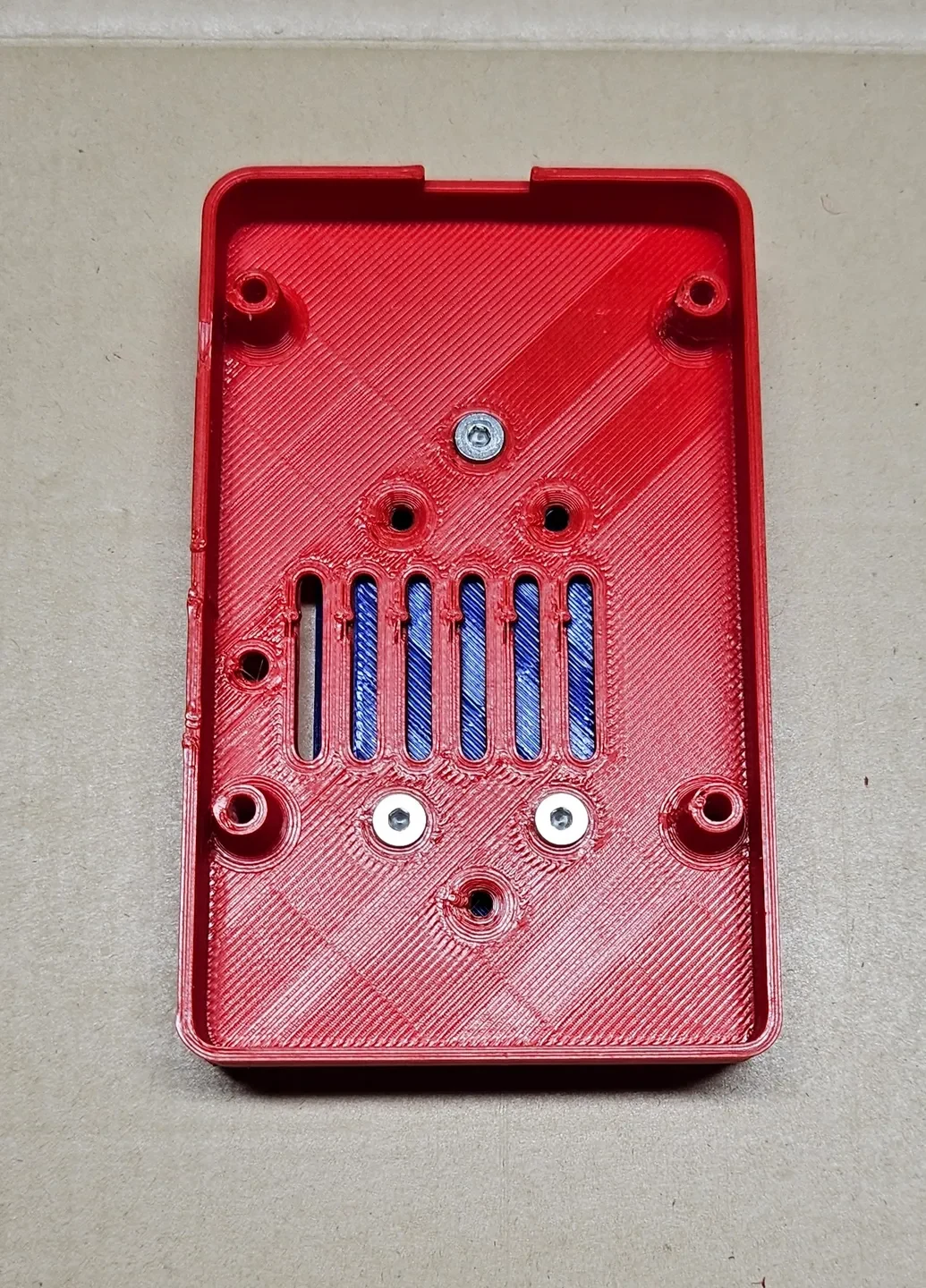

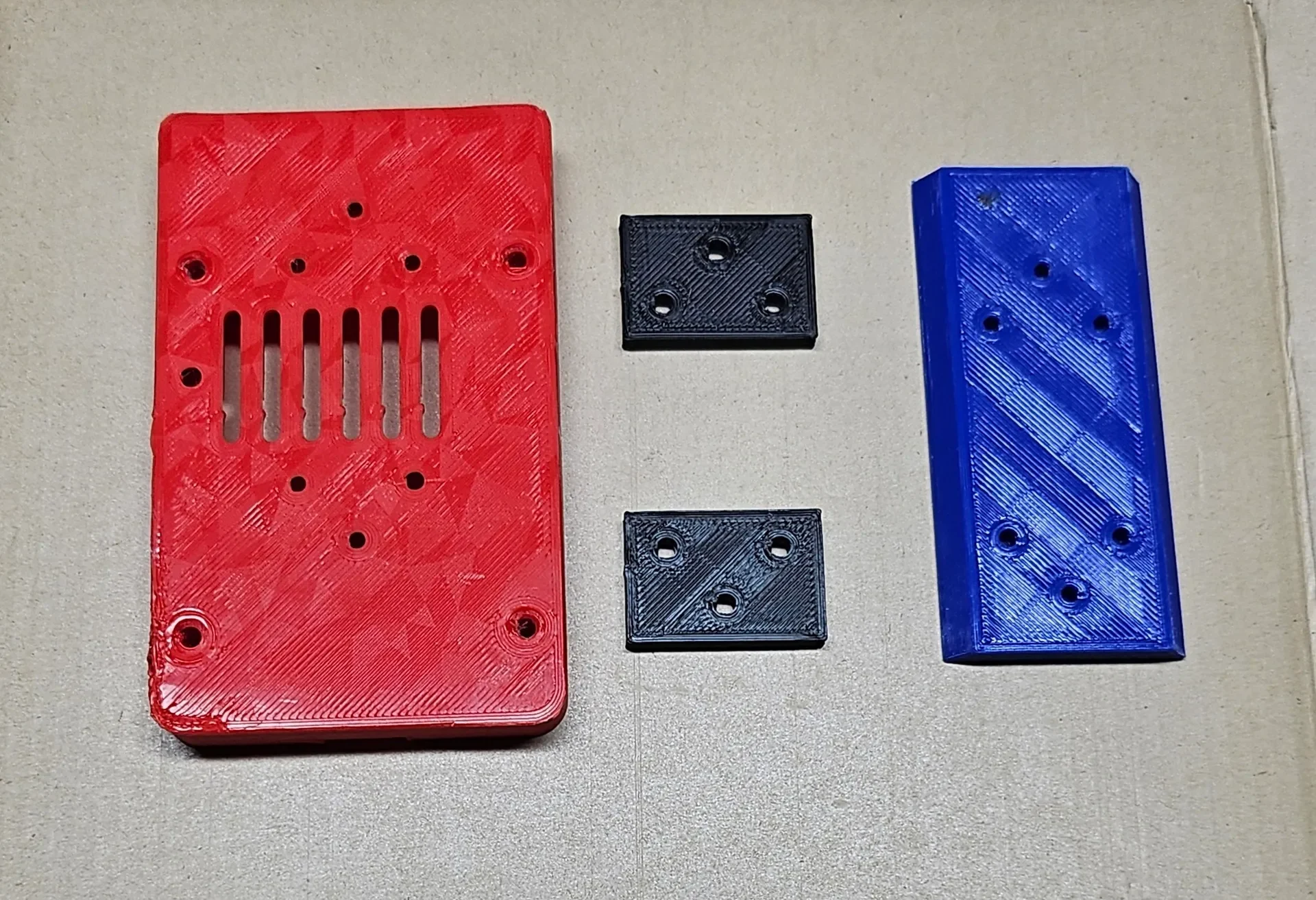

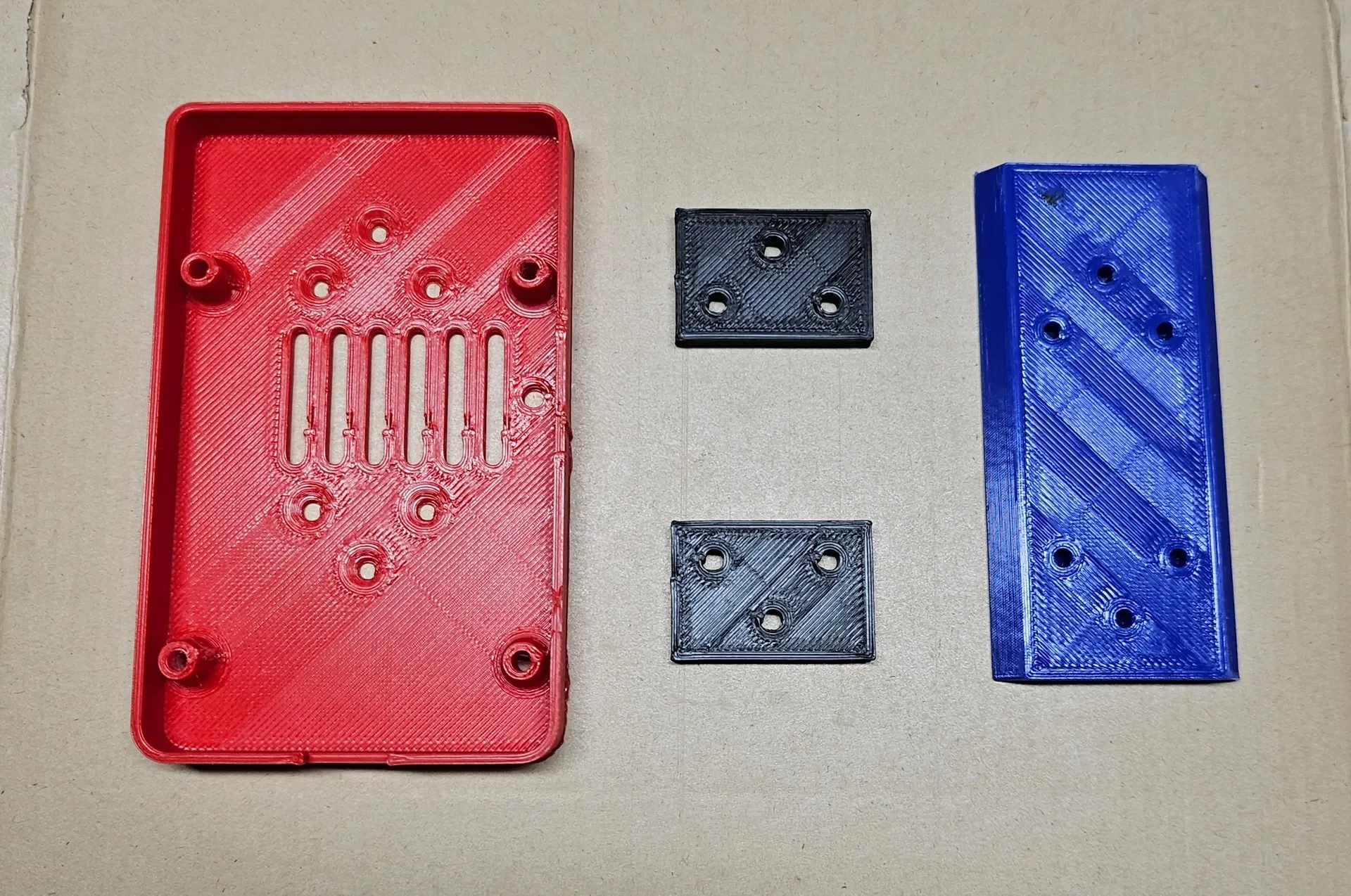

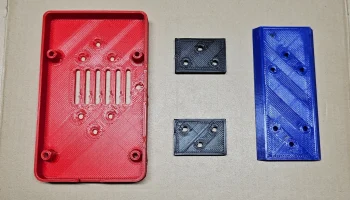

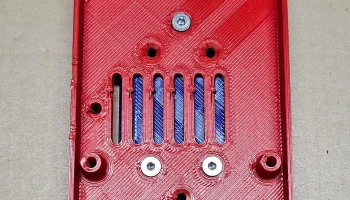

Второе дно — BottomHoles, его можно использовать с одним из других файлов BTTPi2DinMount. В зависимости от того, используется ли диск M.2, рекомендуется использовать проставки, чтобы обеспечить дополнительное пространство для воздуха. Файлы DoveTail4mmSpacerX2 входят в комплект поставки и могут масштабироваться в направлении Z. Другое применение нижних отверстий — с креплением «ласточкин хвост», предоставленным: Джошем Парком.
https://www.printables.com/model/424711-orange-pi-3-lts-case-wall-mount-dovetail-style
Требуемая деталь — Pi dovetail.3mf.

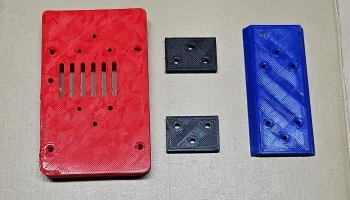

Я поставил проставки для вентиляции M.2 DoveTail4mmSpacerX2. Их можно масштабировать в направлении Z в зависимости от желаемой высоты. Они будут работать с креплением Din и DoveTailCombo.

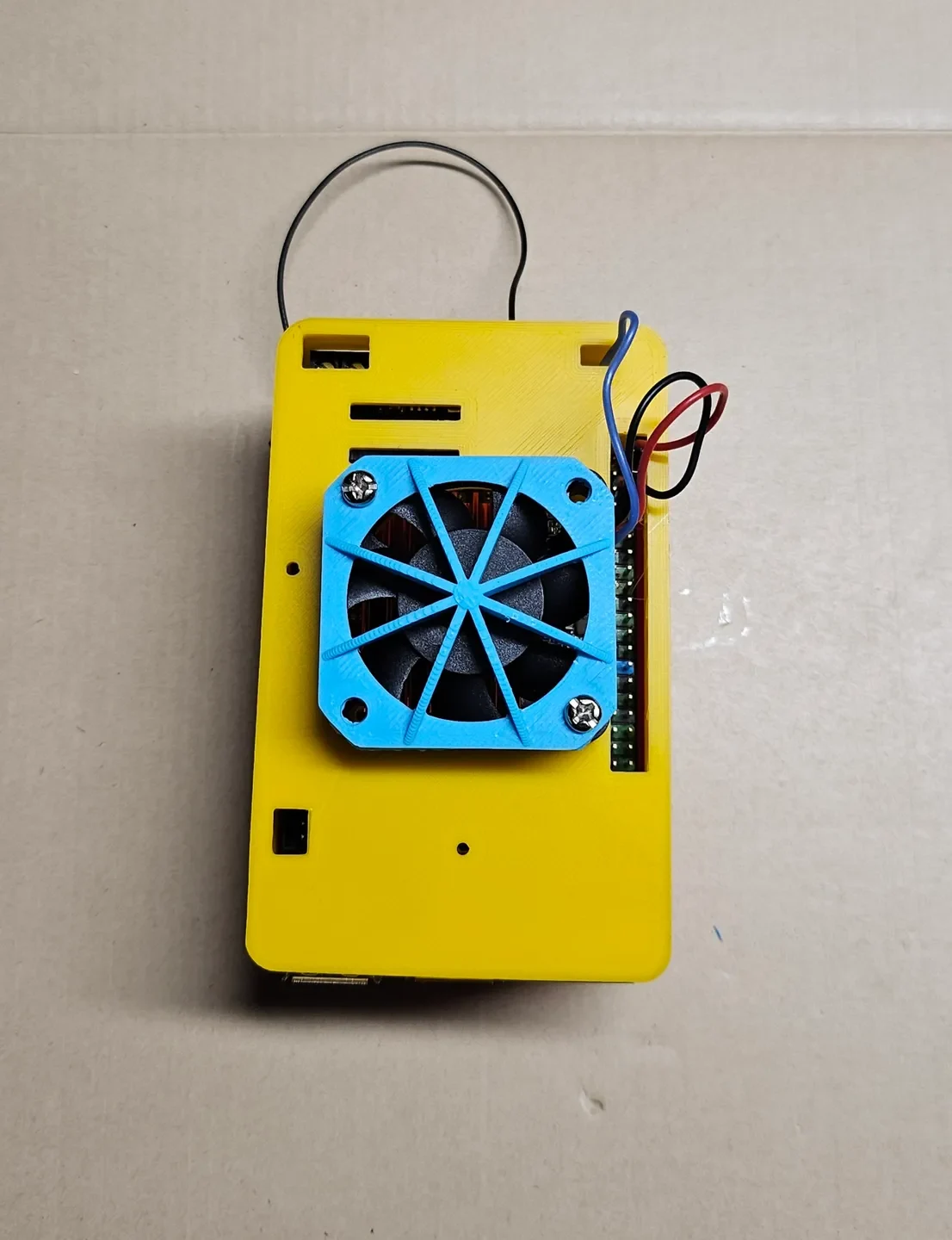

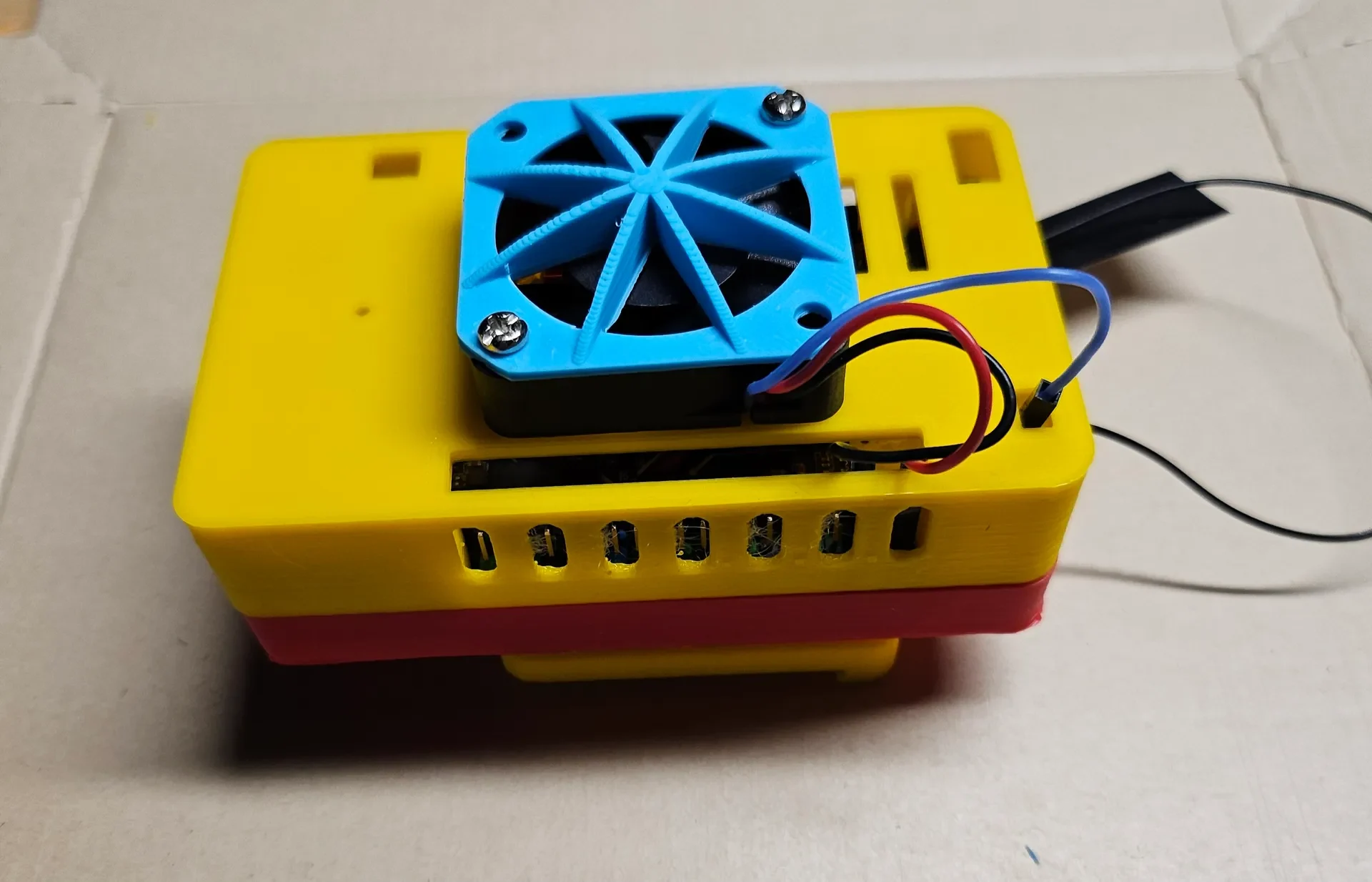

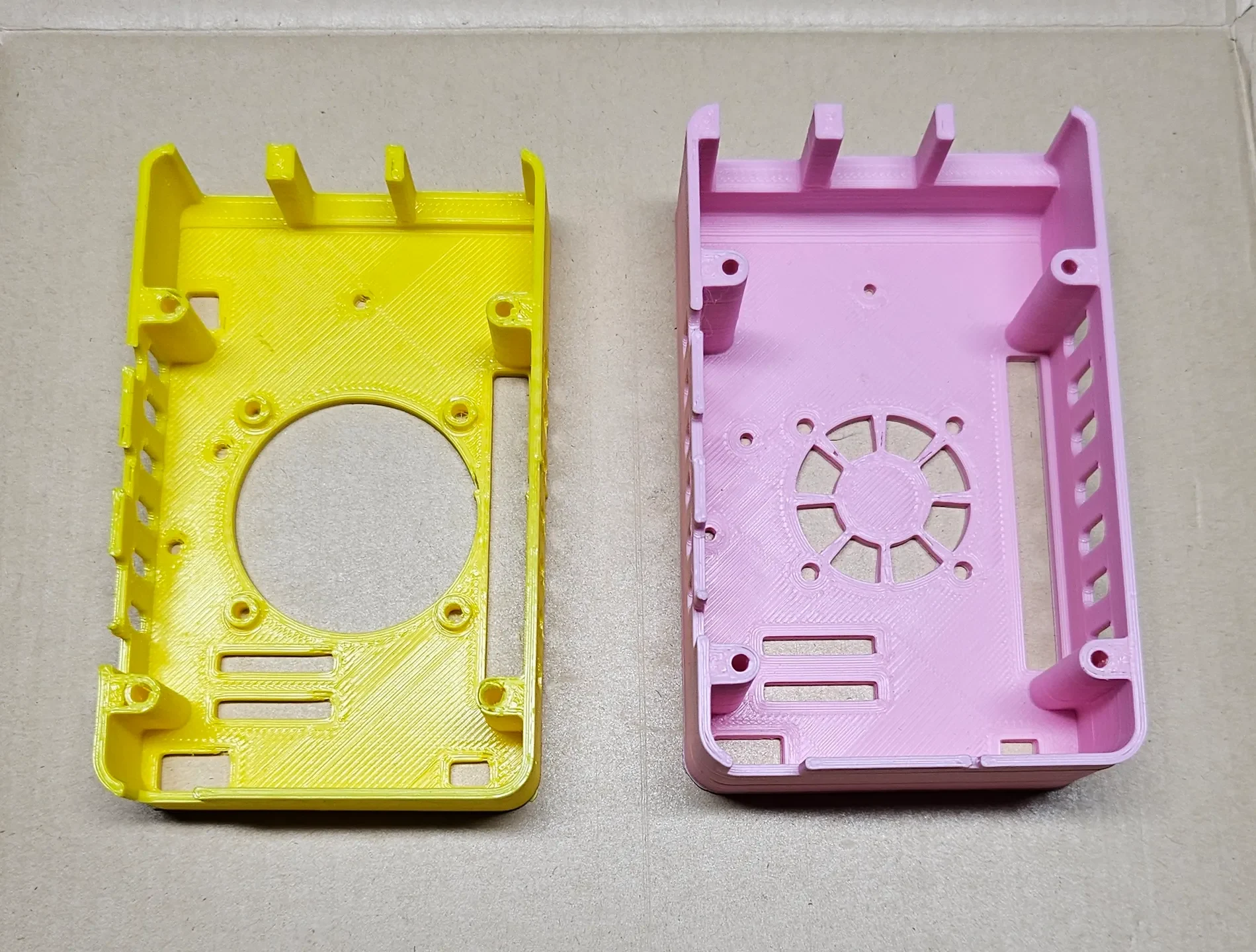

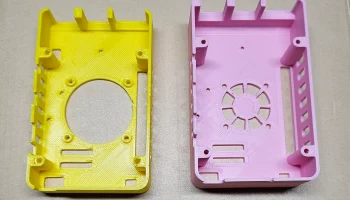

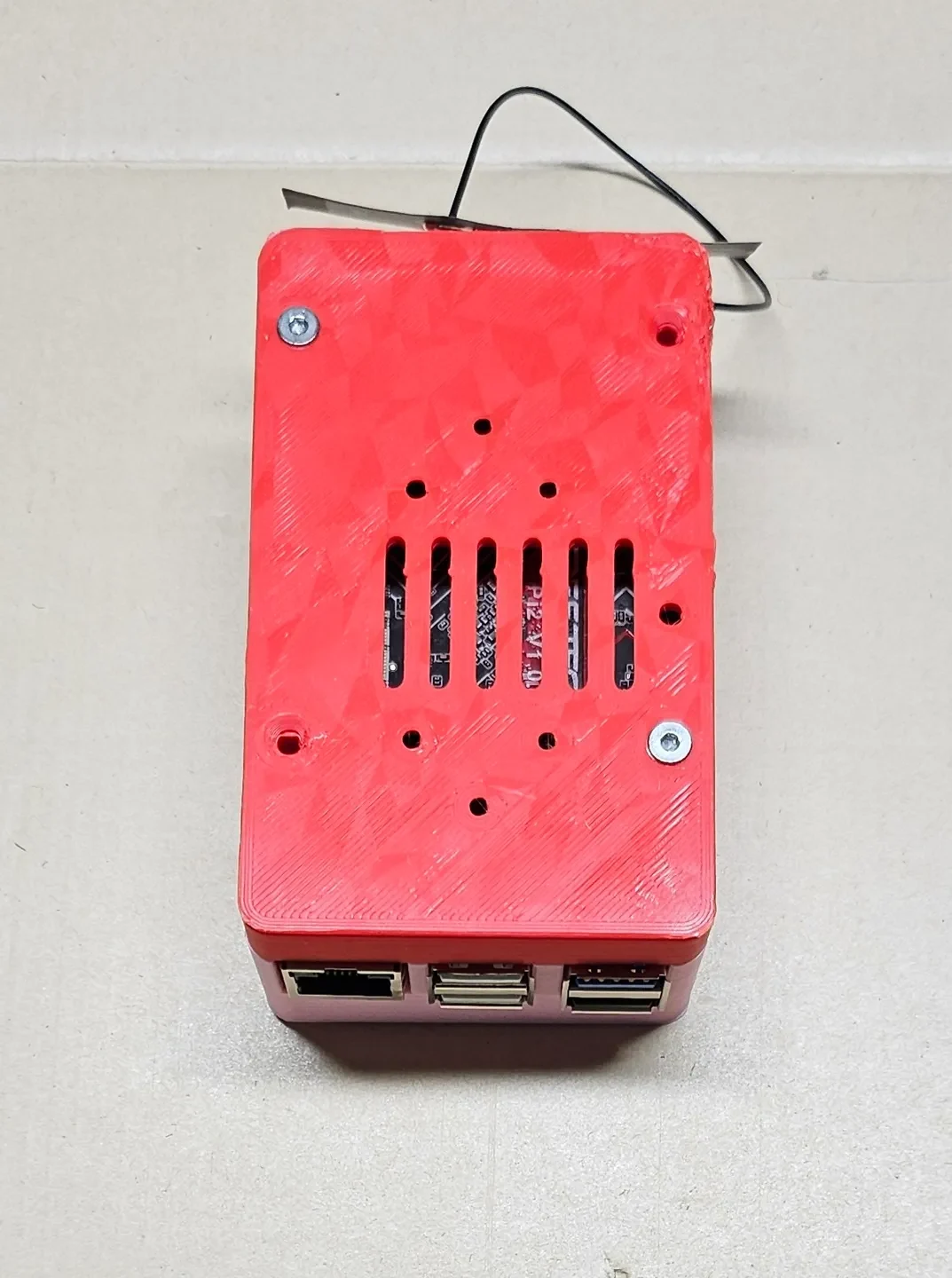

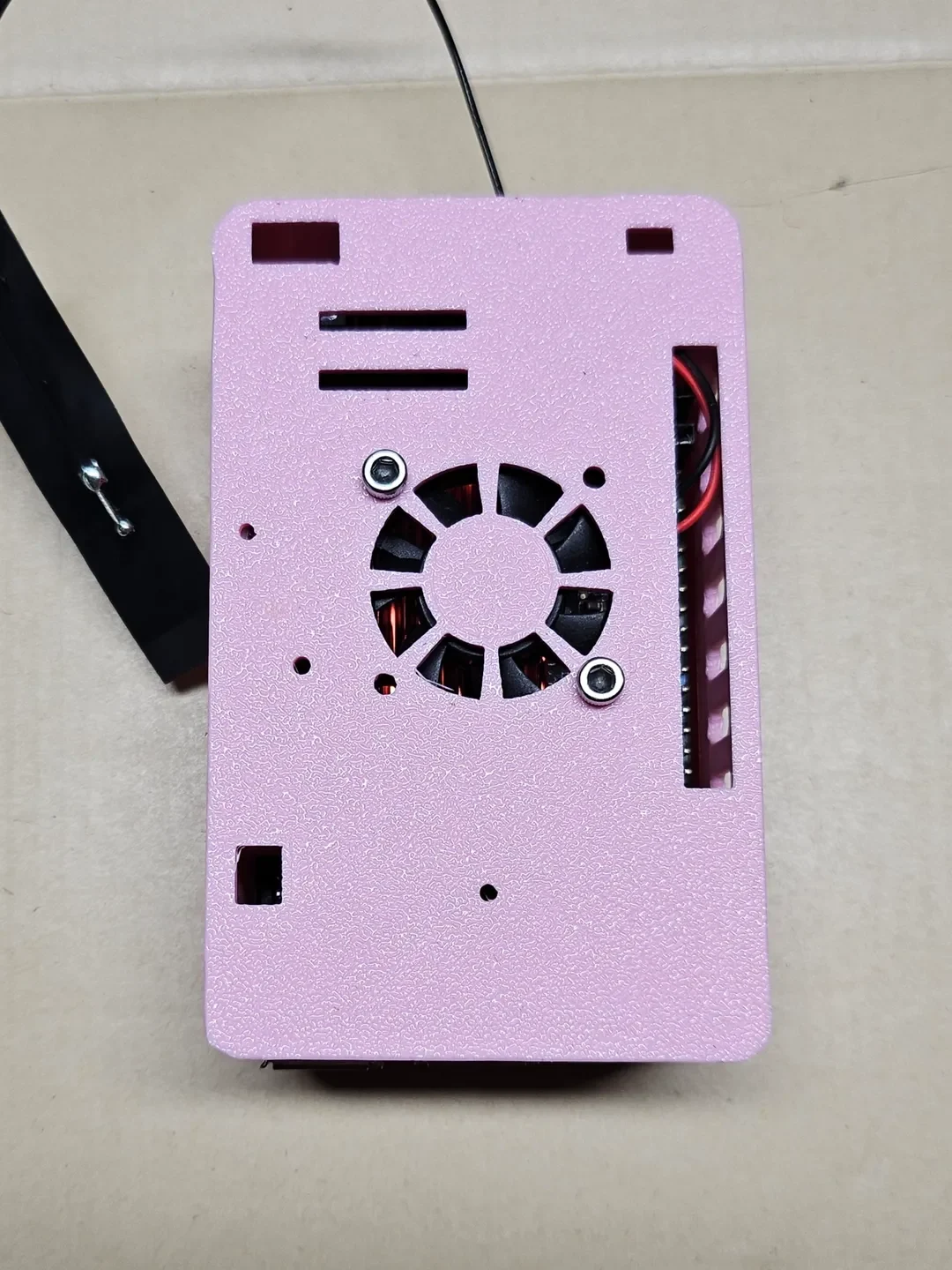

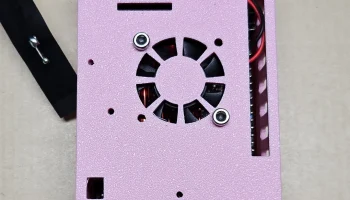

В комплект поставки входят 2 верхних файла. Я постарался предусмотреть все возможные отверстия для кнопок и сквозные разъемы для BTT Pi 2. Не все эти соединения были проверены, но для размещения использован корпус для разъемов плюс 0,1 мм. Top30mmInside предназначен для крепления 30-мм вентилятора внутри с помощью винтов M3 и болтов (рекомендуются нейлоновые или нейлоновые болты). Второй файл — Top40mmOutside — предназначен для установки 40-мм вентилятора снаружи и вкручивания в пластик. Рекомендуется использовать защиту вентил��тора.

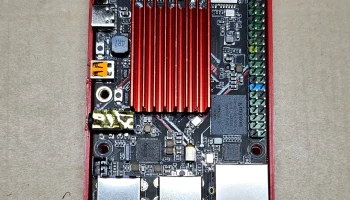

Похоже, что у BTT Pi 2 нет выделенного порта для вентилятора, как у BTT Pi 1.2, но он может питаться от разъема GPIO. Убедитесь, что вы соблюдаете пределы мощности платы, в противном случае следует использовать вентилятор с внешним питанием.

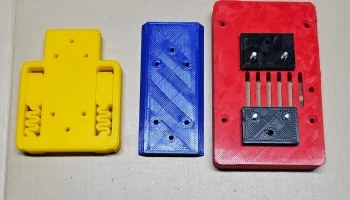

Дополнительное крепление «ласточкин хвост» с отверстиями в обоих направлениях DoveTailCombo.stl. Это позволяет использовать разные положения и дополнительные крепежные винты при использовании прокладок.

Настройки печати:

Я рекомендую 3 стены, 4 верха/низа и 20% заполнения. Показанные модели были изготовлены из PLA, так как я буду использовать их рядом с моим 3D-принтером. При использовании в корпусе или под принтером, например, серии Voron, лучшими вариантами будут ABS, ASA или PETG.

Аппаратное обеспечение:

4 в��нта с потайной головкой M3x20 мм для крепления верхней и нижней частей вместе
3-4 винта с потайной головкой M3 длиной

DIN-рейка стала возможной благодаря работе CrazyIvan359(@CrazyIvan359_329483) и их работе над этой моделью:

https://www.printables.com/model/254550-lrs-35-din-mount

Отправляйтесь туда и проверьте их работу.
