Корпус БТТ Пи
БТТ-ПИ v 1.2

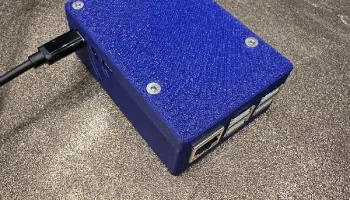

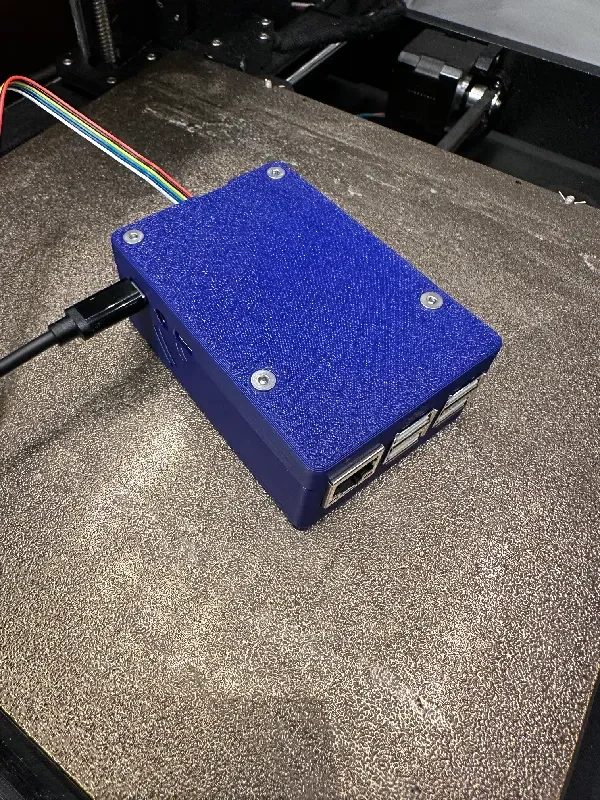

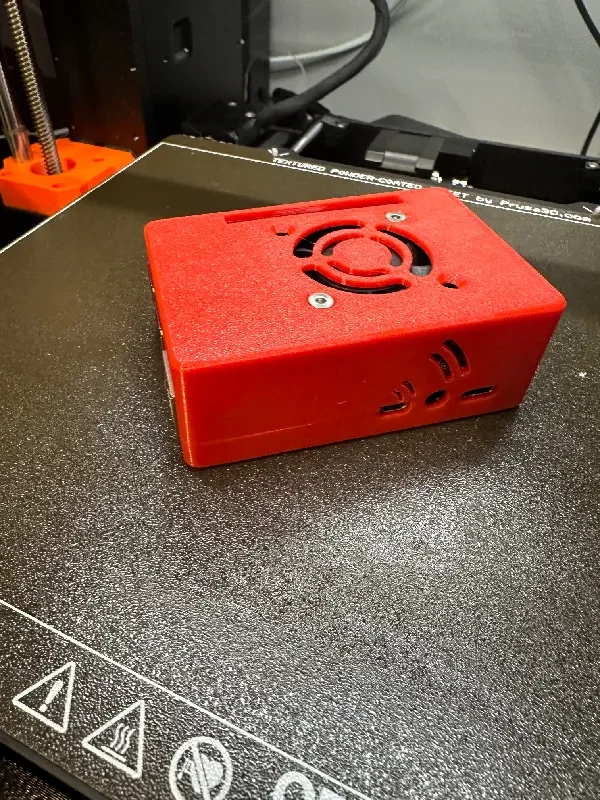

Чехол из двух частей для BTT Pi v1.2. Хотя это мой собственный дизайн, он меня очень вдохновил, и я настоятельно рекомендую его, если вам нужен чехол для RPi 4b.
Распечатайте желаемым материалом. Никаких опор не требуется. Печатайте плоской поверхностью вниз. Он был разработан с жесткими допусками, поэтому вам, возможно, придется немного увели��ить масштаб, если вы используете что-то другое, кроме PLA. Ознакомьтесь с этой статьей. Также есть папка с увеличенной версией. В моем тестировании с Prusa MK4 мне удалось успешно использовать как PETG, так и PLA, без необходимости масштабирования оригинальной конструкции.

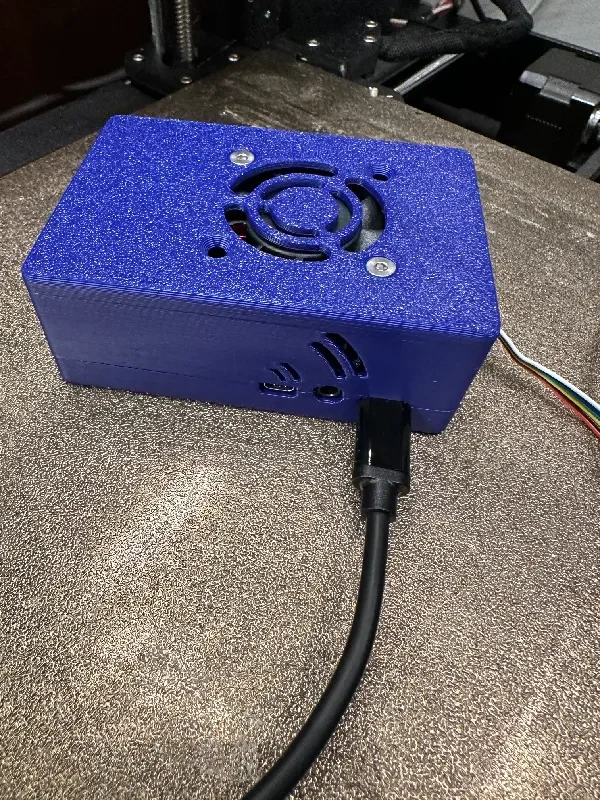

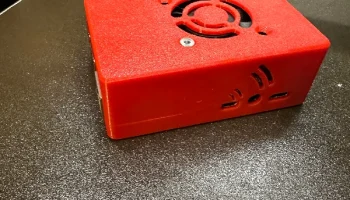

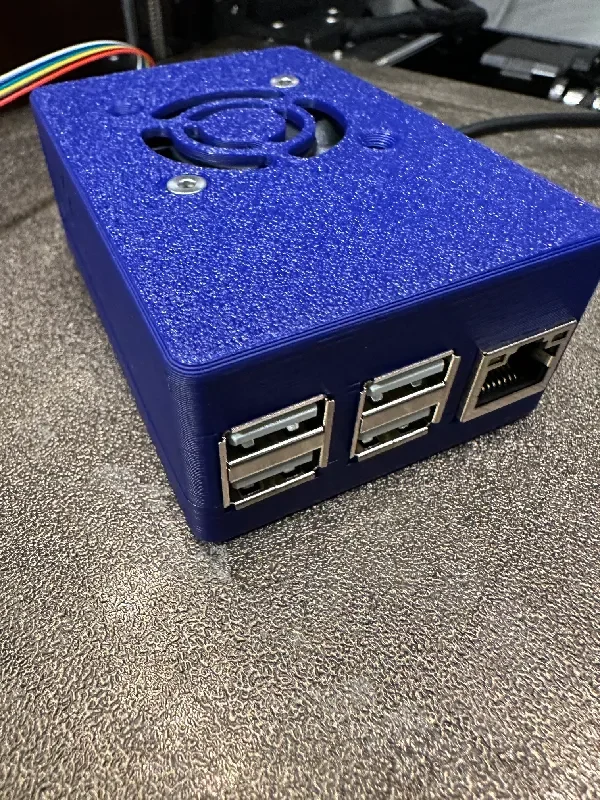

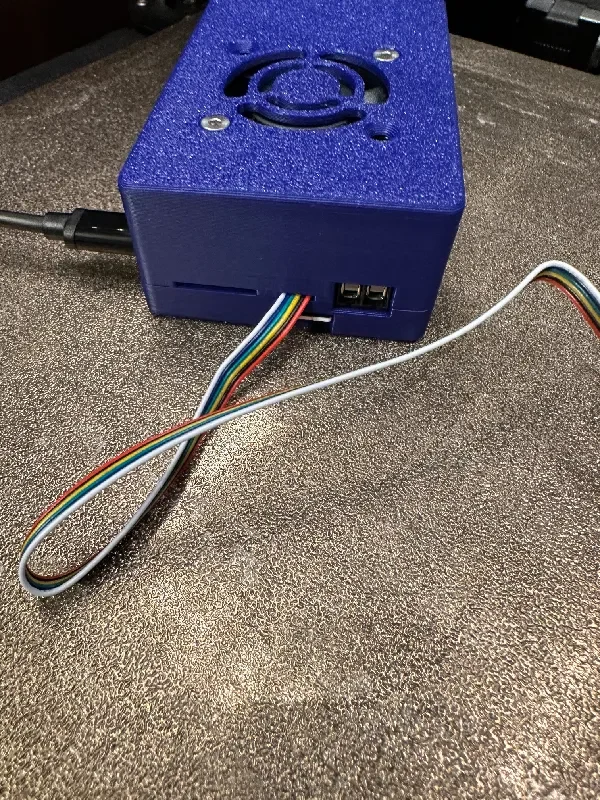

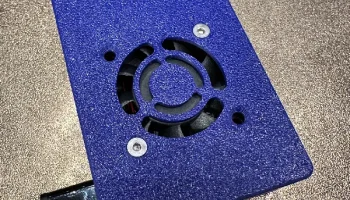

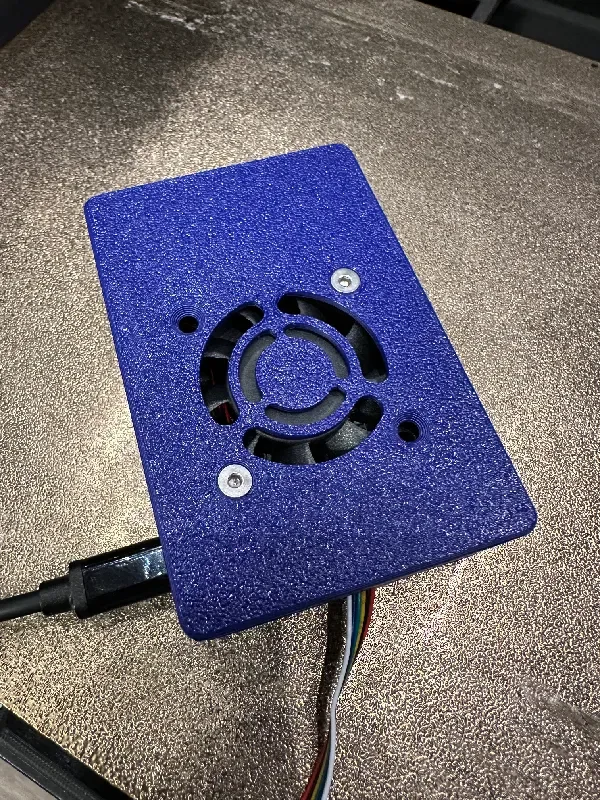

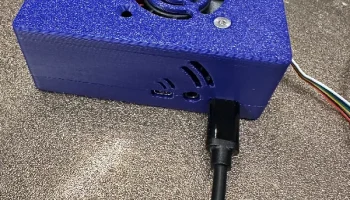

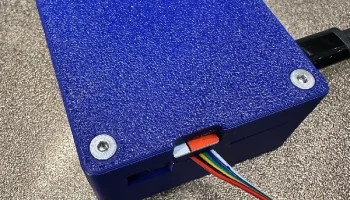

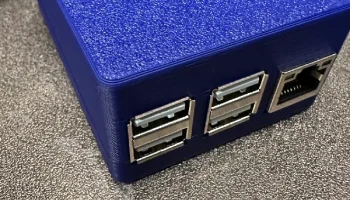

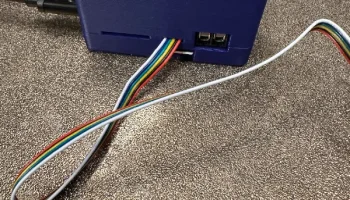

В верхней части имеется вырез для вентилятора размером 40 x 40 мм с отверстиями под винты M3. Вокруг корпуса имеются и другие вырезы, позволяющие прокладывать различные проводные соединения на плате за пределы корпуса.
Отверстия для крепления платы BTT Pi v1.2 на месте и корпуса имеют размеры для крепежа M2,5 x 12 с небольшим дополнительным пространством для более длинного винта.
НЕ СВЕРЛИТЬ ОТВЕРСТИЯ НА ПЛАТЕ BTT Pi v1.2 для крепежа М3!!! Я сделал это и обнаружил, что медные дорожки на плате расположены очень близко к монтажным отверстиям. Это заставило меня неосознанно оголить медь и привести к замыканию платы винтами, которые скрепляют корпус. Это убило доску. Урок усвоен. Используйте меньшую застежку.

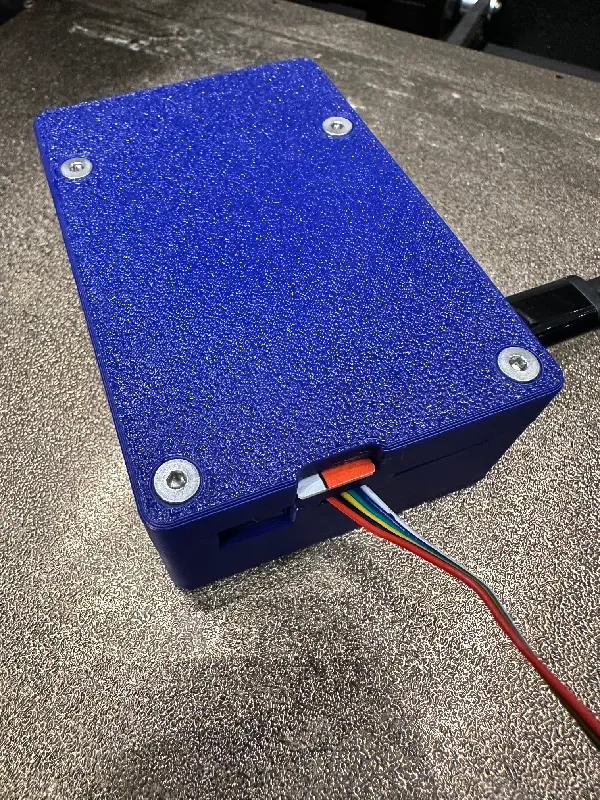

При сборке мне показалось, что проще сначала установить вентилятор сверху, подключить провода вентилятора и любые другие дополнительные провода к плате, проложить провода через корпус, а затем поместить плату сверху. Закрепите антенну Wi-Fi в нижней части корпуса, убедившись, что точка подключения не касается одной из точек пайки GPIO в нижней части платы. Поместите нижнюю часть корпуса на сборку, зажав плату между верхней и нижней частью. Наконец, закрепите крепежными деталями M2,5 x 12.
БТТ-Пи v2
Распечатайте желаемым материалом. Никаких опор не требуется. Печатайте плоской поверхностью вниз. Он был разработан с жесткими допусками, поэтому вам, возможно, придется немного увеличить масштаб, если вы используете что-то другое, кроме PLA. Ознакомьтесь с этой статьей. Также есть папка с увеличенной версией. В моем тестировании с Prusa MK4 мне удалось успешно использовать к��к PETG, так и PLA, без необходимости масштабирования оригинальной конструкции.

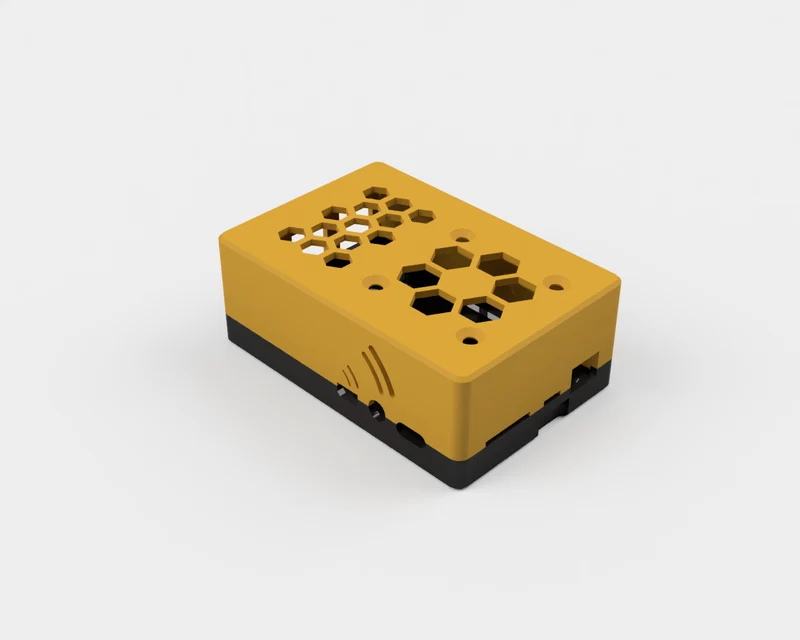

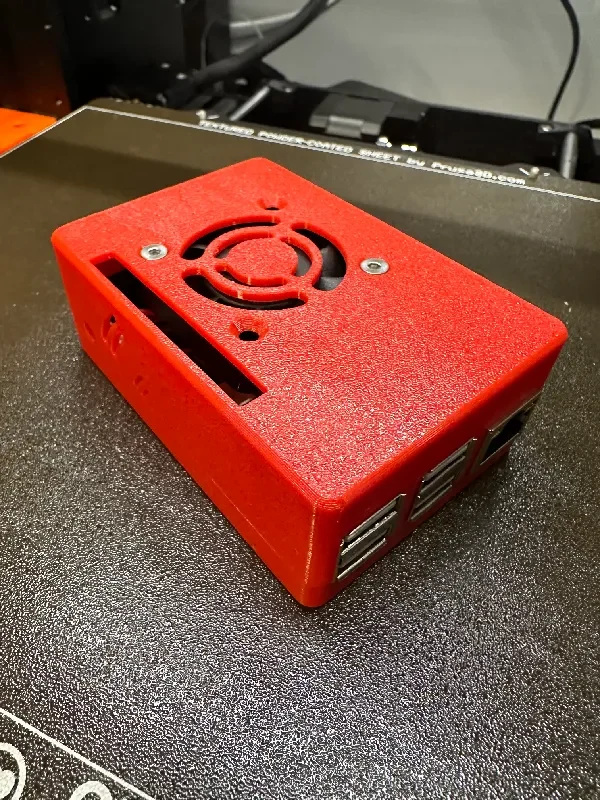

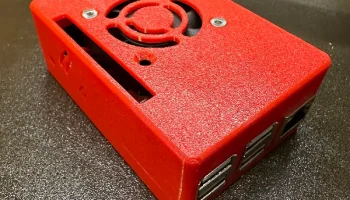

Существуют различные варианты верхней и нижней части корпуса в зависимости от ваших потребностей, просто выберите комбинацию, которая лучше всего подходит для вас. Опция вентилятора предназначена для вентилятора размером 40 x 40 мм с отверстиями под винты M3. Вокруг корпуса имеются и другие вырезы, позволяющие прокладывать различные проводные соединения на плате за пределы корпуса.
Отверстия для крепления платы BTT Pi v2 на месте и корпуса имеют размер для крепежа M3 с дополнительным пространством для различной длины.
При сборке мне было проще сначала установить вентилятор сверху, подключить провода вентилятора и любые другие дополнительные провода к плате, проложив провода через корпус. Проложите провод антенны Wi-Fi между разъемом вспомогательного питания и слотом для SD-карты, затем поместите плату сверху. Между кабаном и корпусом достаточно места для размещения кабеля Wi-Fi. Закрепите антенну Wi-Fi в нижней части корпуса, убедившись, что точка подключения не касается одной из точек пайки GPIO в нижней части платы. Поместите нижнюю часть корпуса на сборку, зажав плату между верхней и нижней частью. Наконец, закрепите крепежом М3.
