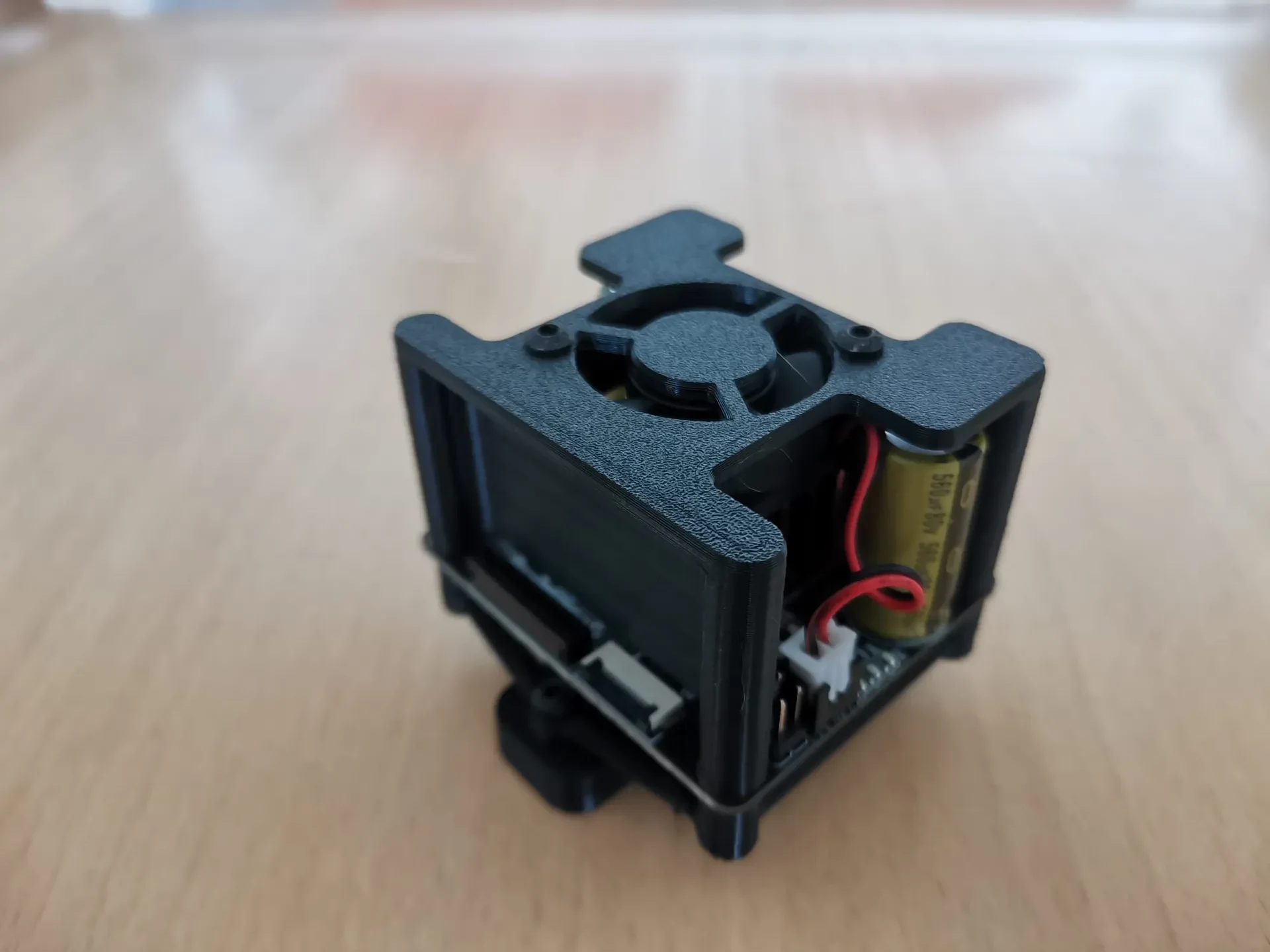

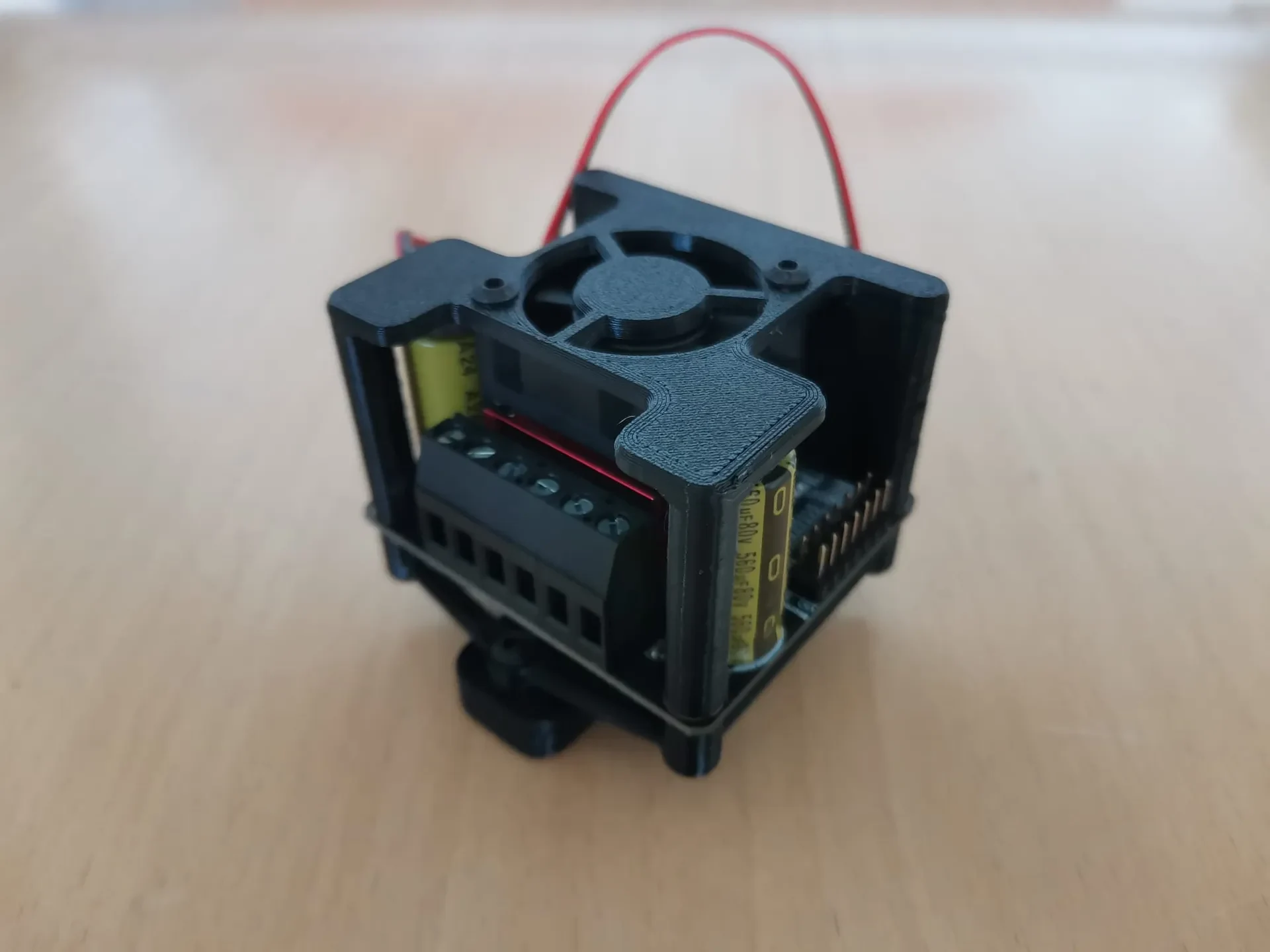

BTT TMC 5160T / TMC5160T Plus без корпуса - кожух вентиля..
Для внешнего шагового драйвера BTT TMC5160T PLUS V1.0 (без корпуса).
Руководство по сборке

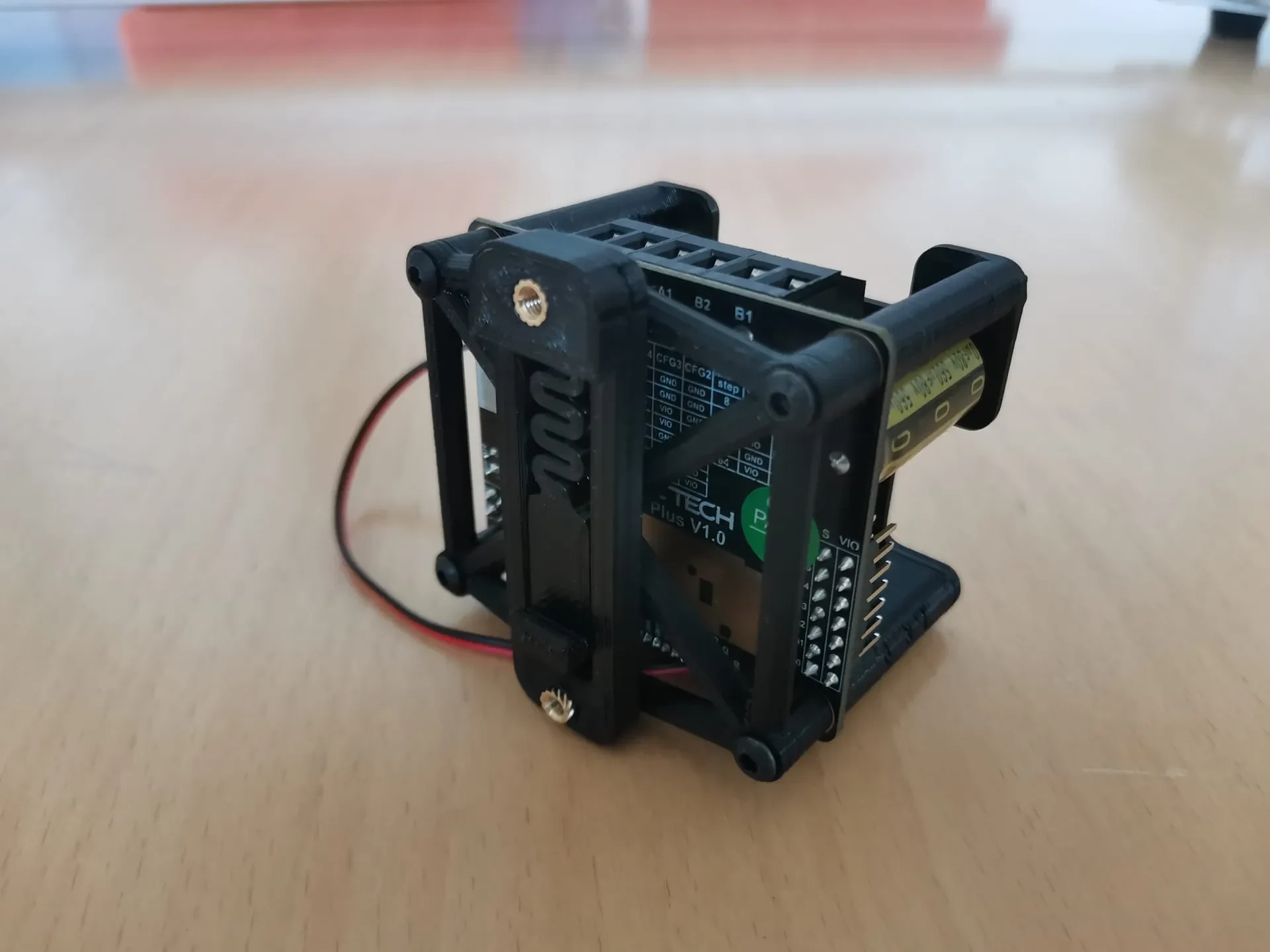

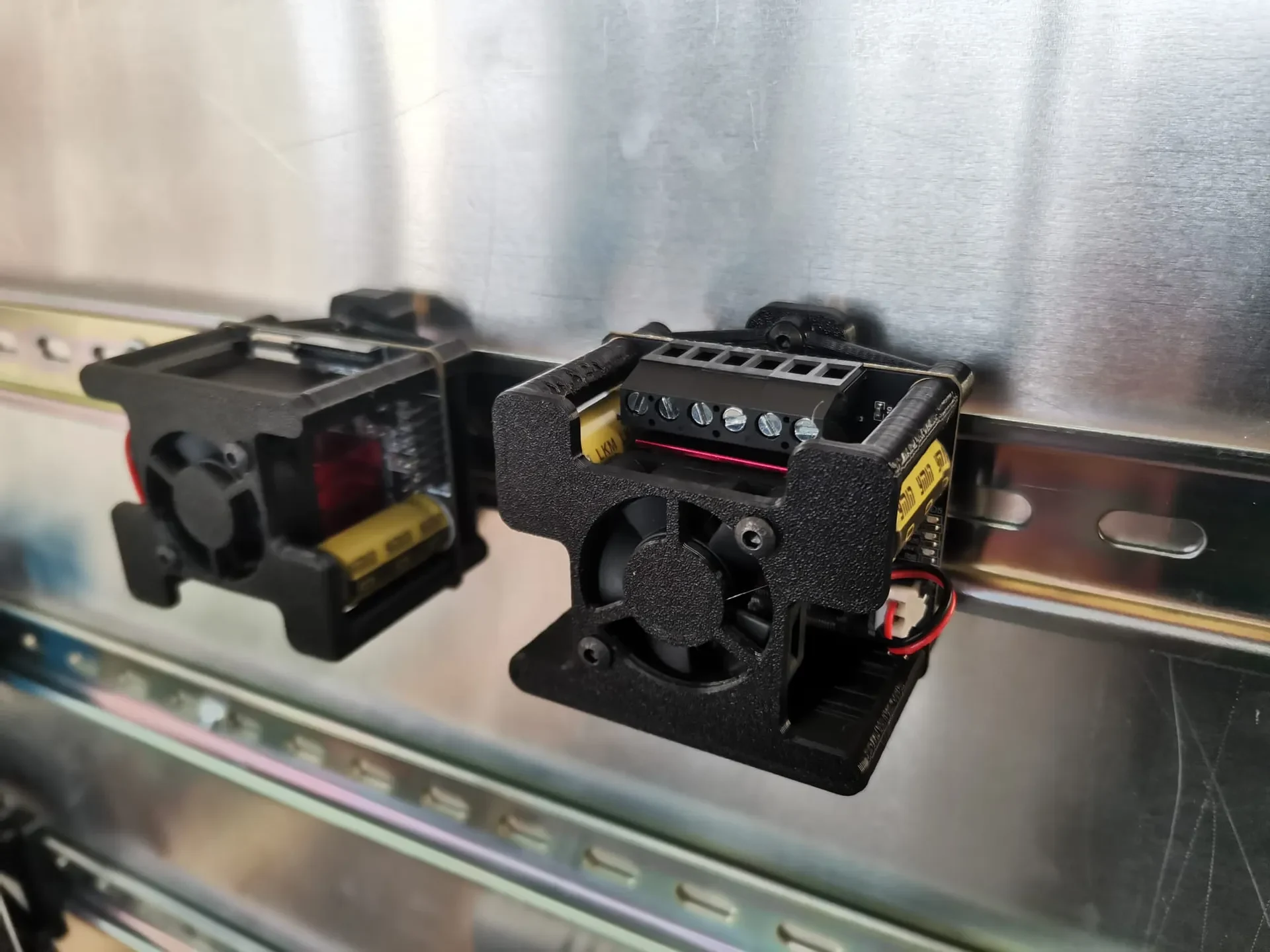

Прикрепите [POS 2 — адаптер] к [POS 3 — кронштейн DIN-рейки] с помощью 2x [POS 6 — винт — M3x8], чтобы создать [подузел 1].
Установите [POS 5 — осевой вентилятор — 3010] на [POS 1 — кожух вентилятора], используя 2x [POS 7 — винт — M3x16] и 2x [POS 8 — гайка — m3], чтобы создать [подузел 2].

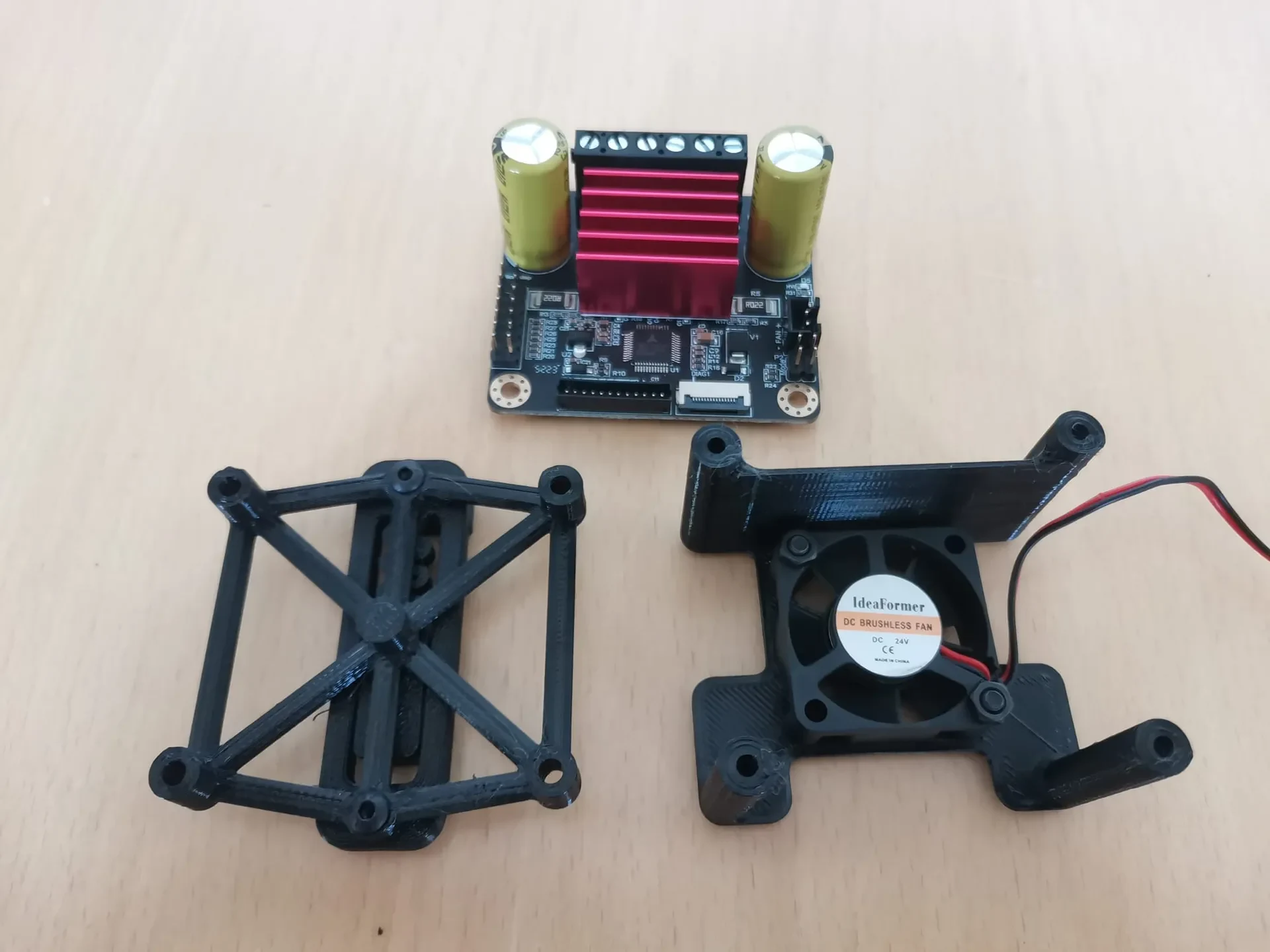

Поместите [POS 4 — шаговый двигатель — BTT TMC5160T Plus] между [вспомогательным узлом 1] и [вспомогательным узлом 2] с помощью 4x [POS 7 — винт — M3x16].
Список деталей (на сборку)
поз.
название части
тип
количество
1
TMC5160T Plus_кожух вентилятора_3010
-
1
2
TMC5160T Плюс_адаптер
любой
1
3
Кронштейн DIN-рейки Redux от herr_brain | Скачать бесплатно STL-модель | Printables.com
любой
1
4
шаговый драйвер
БТТ TMC5160T Плюс
1
5
осевой вентилятор
3010 24В
1
6
винт
М3х8
2
7
винт
М3х16
6
8
орех
м3
2

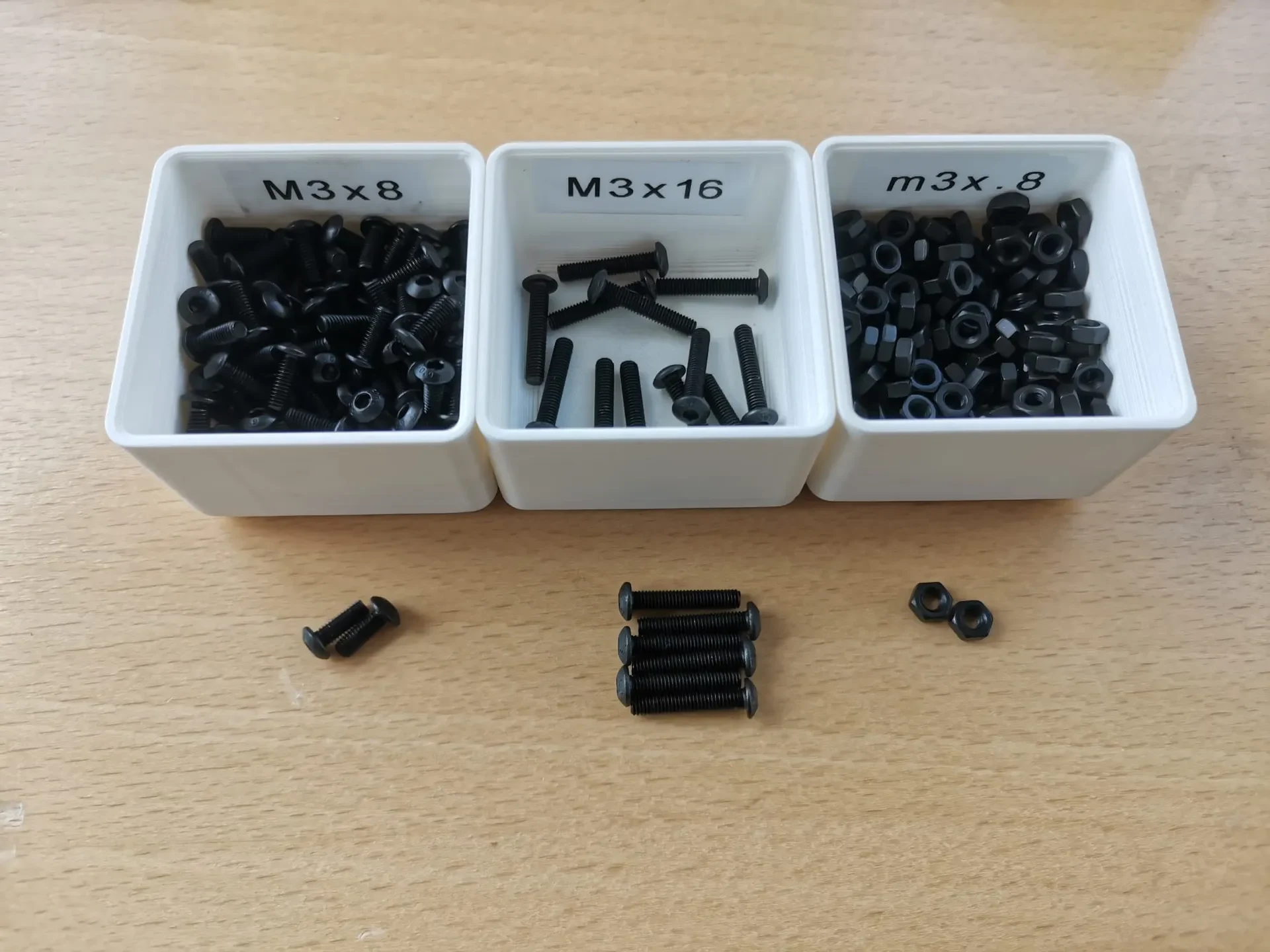

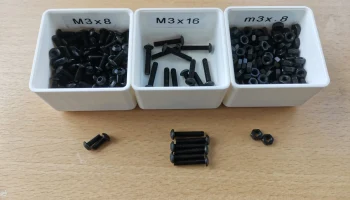

Для предотвращения проблем с зазором рекомендуется использовать винты с низким профилем (например, с круглой головкой).

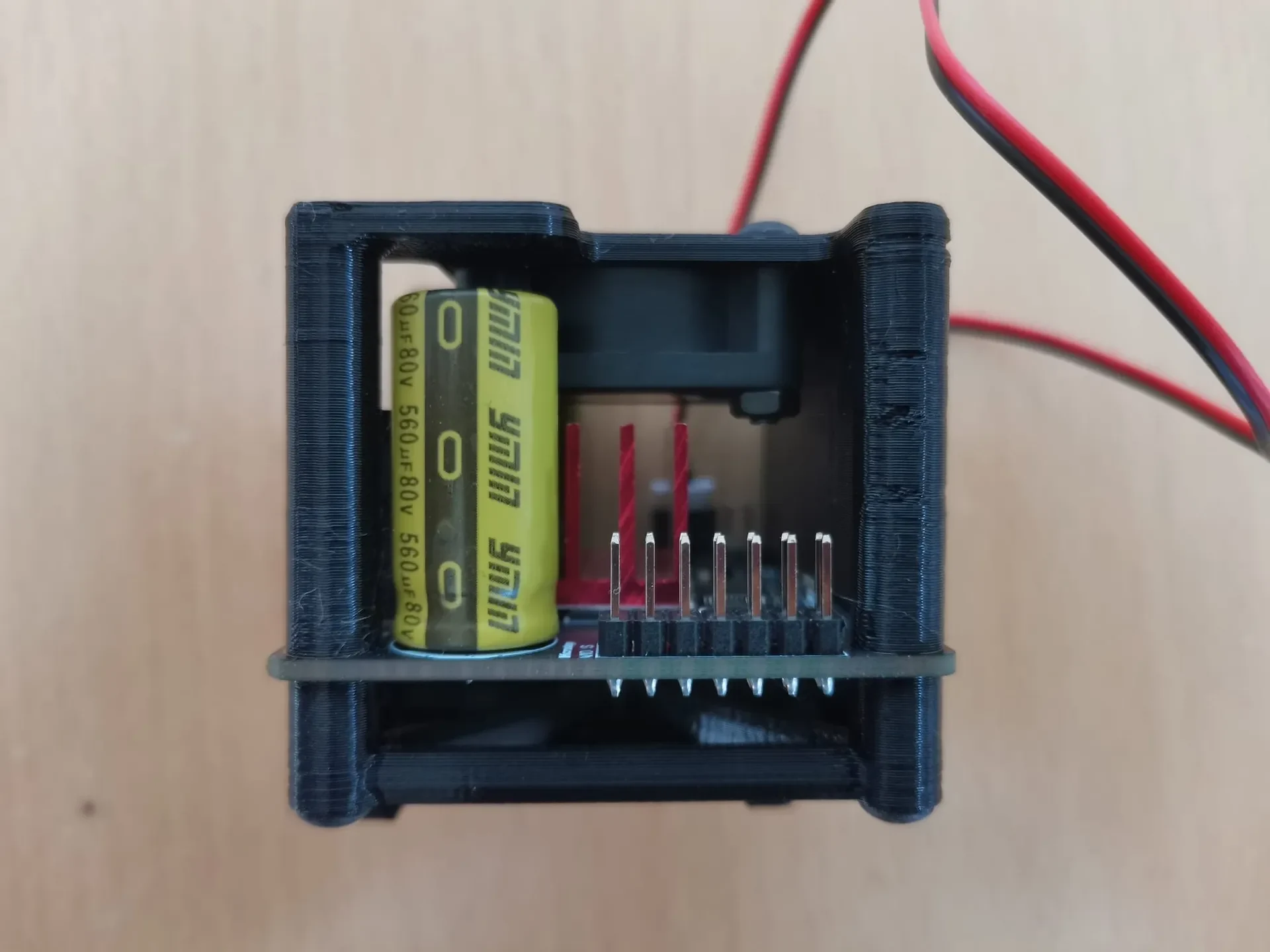

Можно использовать нейлоковые гайки (также известные как стопорные гайки с нейлоновыми вставками), но их необходимо устанавливать в верхней части кожуха из-за ограниченного пространства между радиатором и вентилятором.
Планы на будущее
следите за гайкой вентилятора, чтобы определить, следует ли использовать нейлоковые гайки
оптимизировать воздушный поток, сохраняя при этом доступ к расширительным штифтам (гидродинамика сложна)
Заметки и наброски планов
Вентиляторы 4010 сделали сборку слишком громоздкой, а 3010 должны обеспечивать достаточное охлаждение.
сборка с защелкой будет легкой, но слишком трудоемкой, чтобы все сделать правильно
Журнал изменений
дата
комментарий
2024-04-13
инициализировать
2024-04-16
указан тип вентилятора 24 В. Описание разъема вентилятора в соответствии с BTT: «Встроенный постоянно включенный интерфейс вентилятора с напряжением 24 В обеспечивает активное охлаждение».
поисковые теги
Кожух вентилятора: добавлены ребра для дополнительной устойчивости
добавлен вариант адаптера 0°, 90° и 0°+90°
