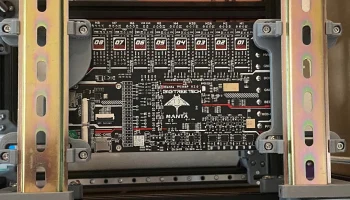

BTT Manta M8P Крепление на двойной DIN

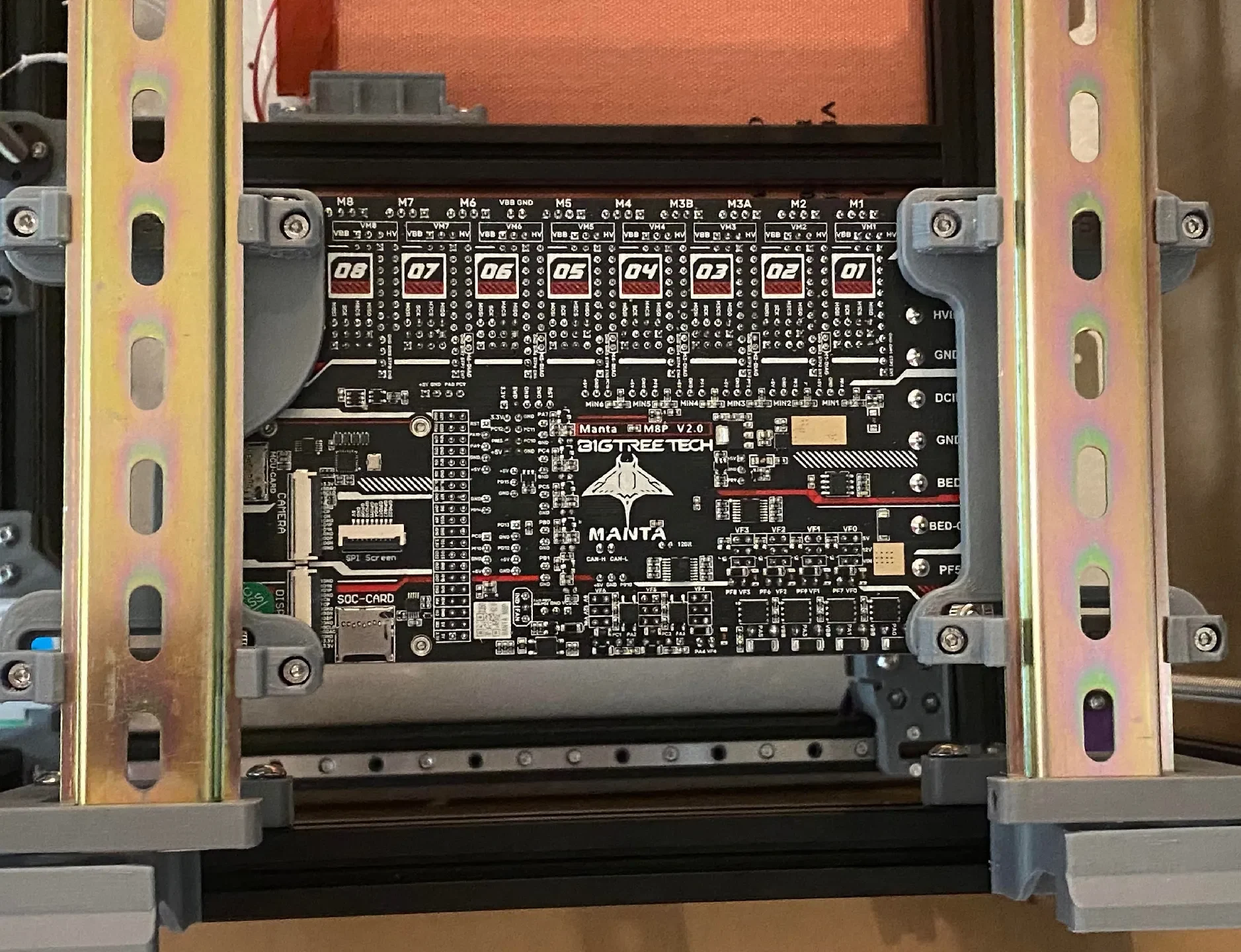

Это крепление BTT Manta M8P предназначено для установки платы MCU на две DIN-рейки. Это поворачивает Manta на 90° и улучшает циркуляцию воздуха при установке в принтеры Voron 2.4/Trident.

Спецификация:

4 кронштейна для блока питания Voron RS25 с https://github.com/VoronDesign/Voron-2/blob/Voron2.4/STLs/Electronics_Bay/rs25_psu_bracket.stl
8 винтов M3x10 мм для кронштейнов блока питания RS25
4 винта M3x8 мм — M3x12 мм для крепления BTT Manta M8P
8 тепловых вставок M3x4x5
4 квадратных гайки M3 (можно заменить Т-образными гайками с молотковой головкой M3)

Винты M3 могут быть SHCS, BHCS или аналогичные.

Инструкции:

Установите тепловые вставки М3.
Вставьте Т-образные гайки с молотковой головкой М3 в пазы.
Прикрутите кронштейны блока питания RS25 к нагрев��тельным вставкам M3 с помощью винтов M3x10 мм. Это также удержит на месте Т-образные гайки молотка M3.
Установите каждую сторону крепления BTT Manta M8P на DIN-рейки.

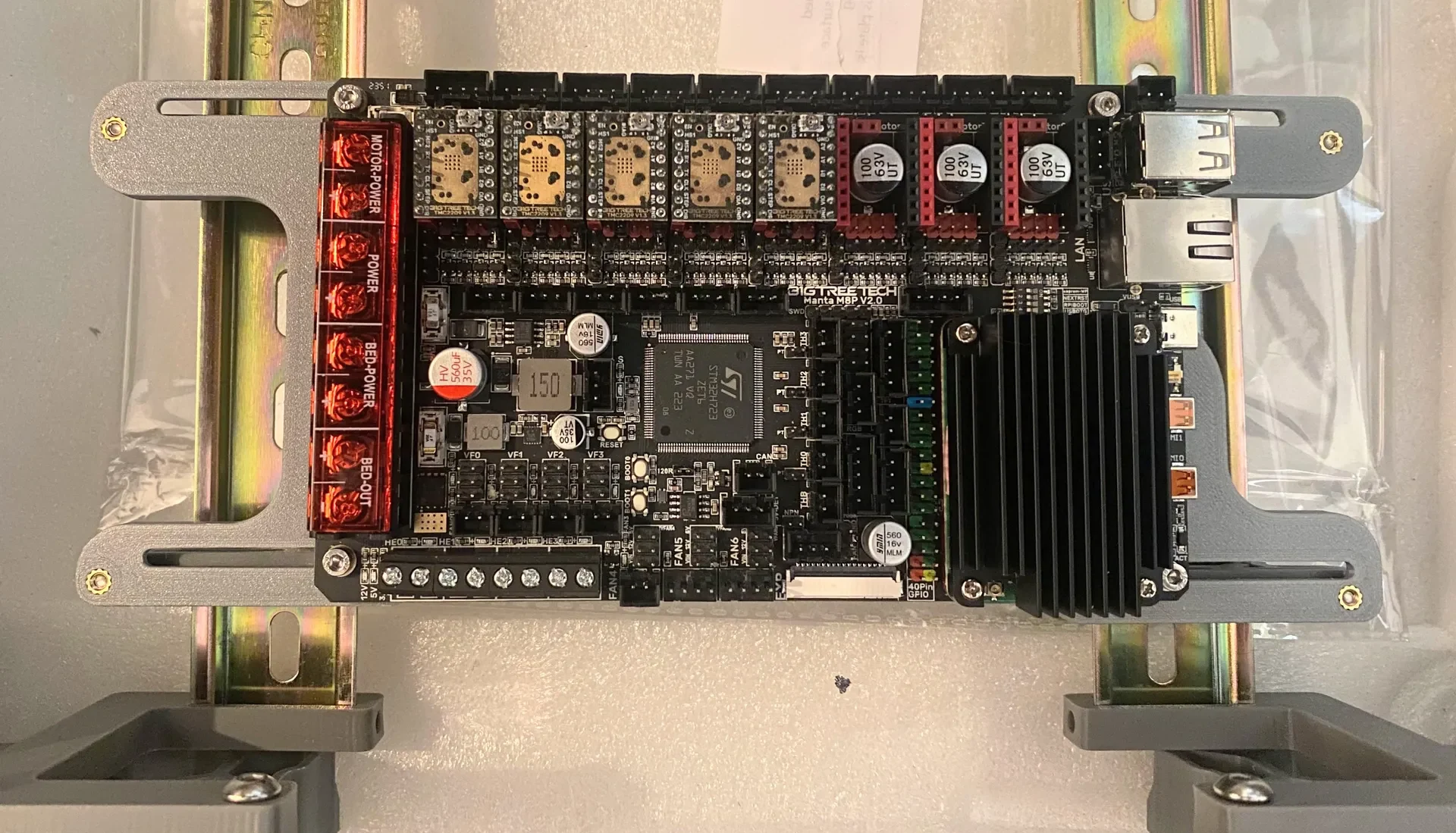

Установите плату BTT Manta M8P с помощью винтов M3 и прилагаемых печатных прокладок.
