Крепление камеры Raspberry Pi - версия модуля камеры 3

Ремикс отличного корпуса Sneaks «Articulated Raspberry Pi Camera Mount», подходящего для новой камеры Raspberry Pi v3.

Камера V3 имеет гораздо больший сенсор и оснащена автофокусом — значительное обновление по сравнению с камерой V2. Однако новый сенсор значительно больше.

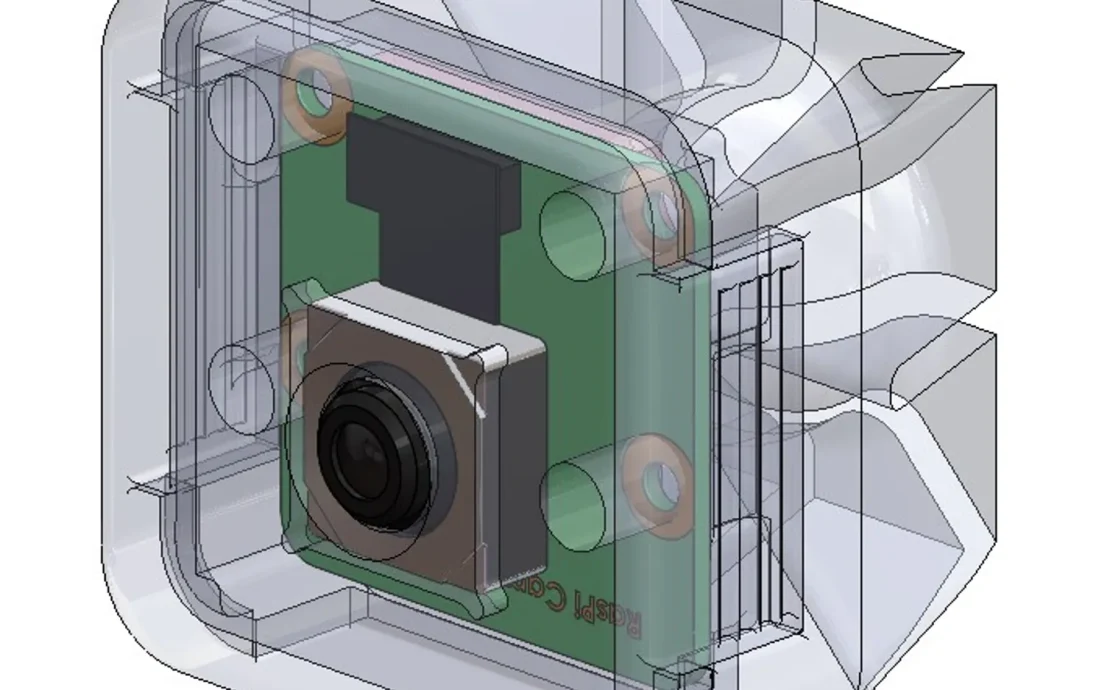

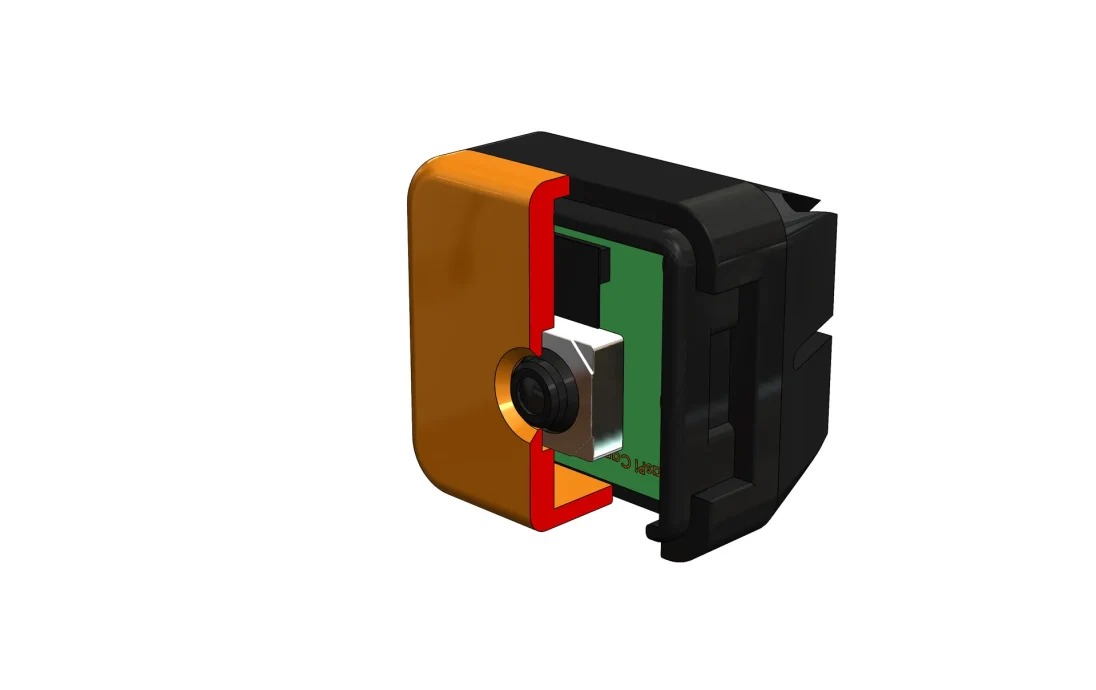

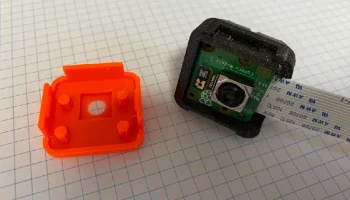

Я изменил крышку камеры дизайна Sneaks (https://www.printables.com/model/3407-articulated-raspberry-pi-camera-mount-for-prusa-m), чтобы можно было установить новый датчик, и все отлично подходит.

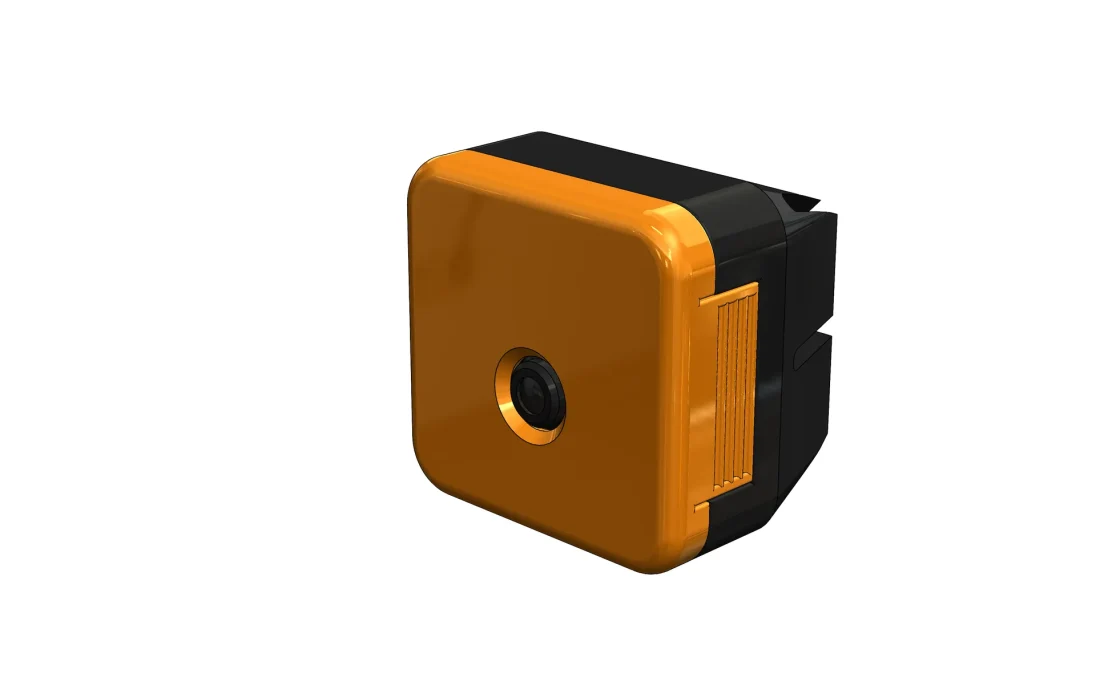

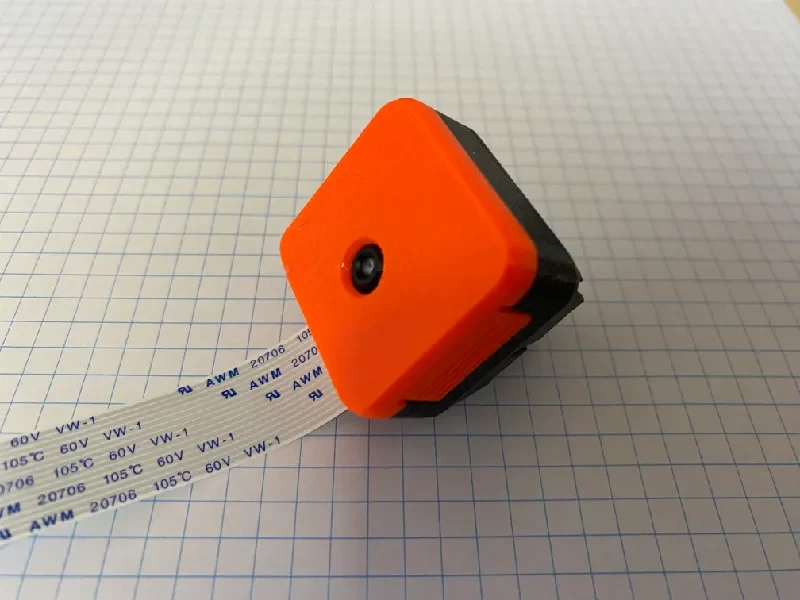

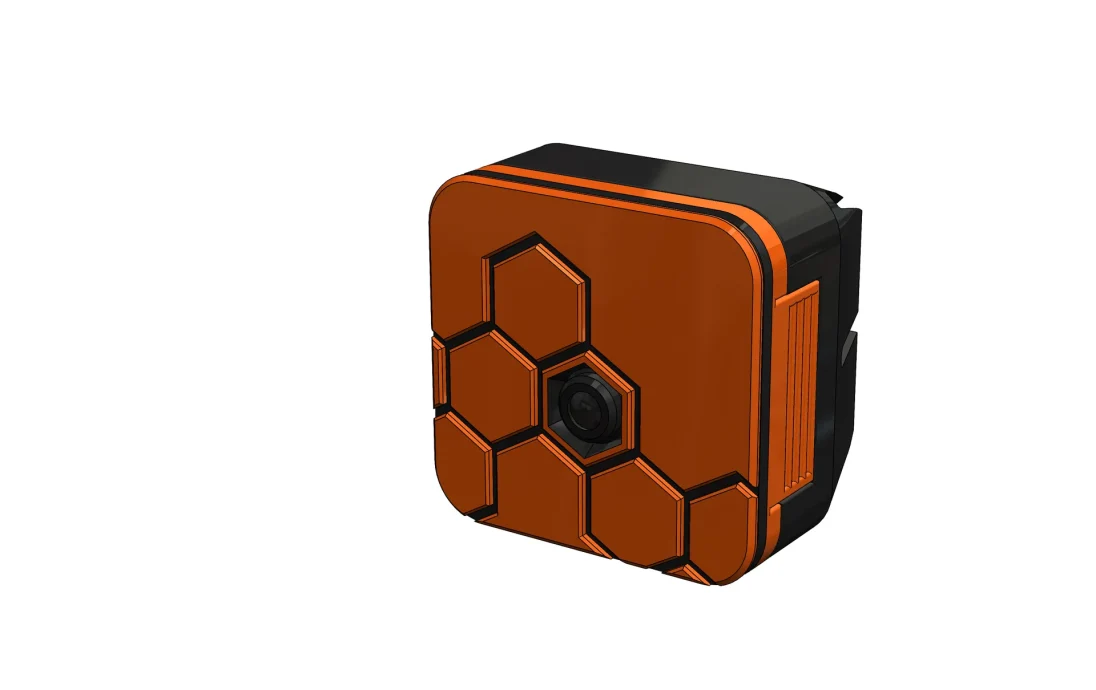

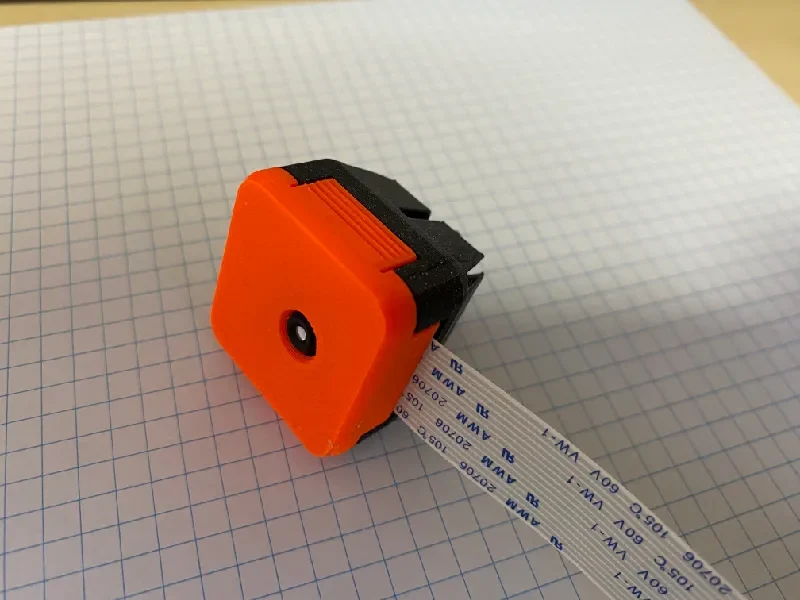

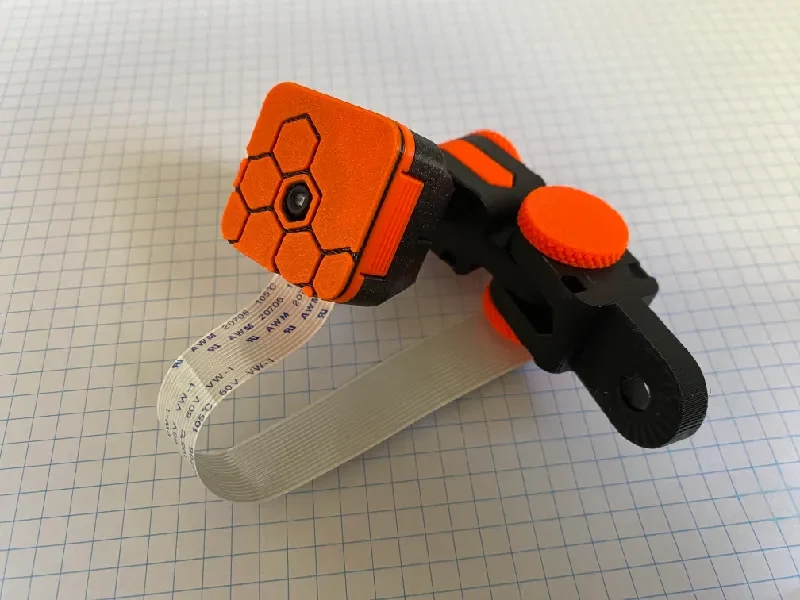

Существует два дизайна: простой фасад и версия с шестиугольным узором. Если вам нужен двухцветный шестигранный отпечаток, как на фотографии, замените нить на высоту слоя 1 мм и 2,4 мм (примерно это будет зависеть от высоты слоя печати — но вы знаете суть :))

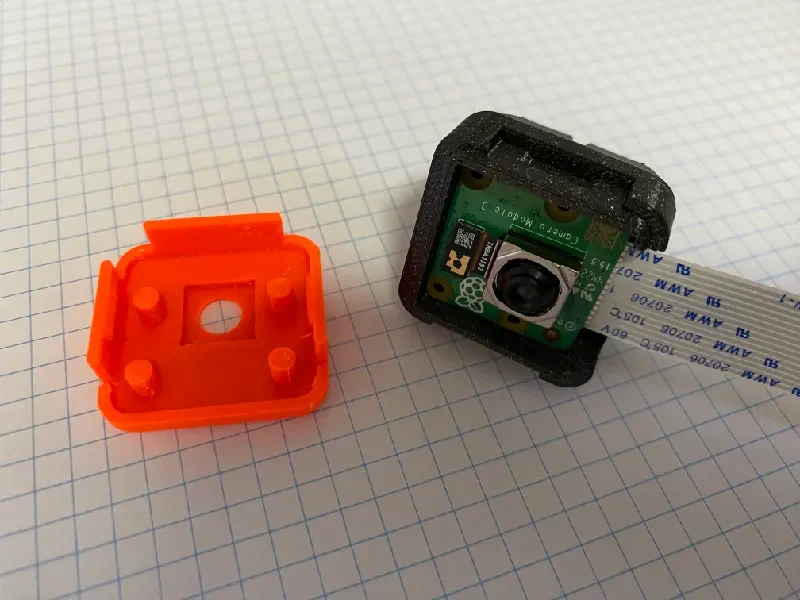

Если у вас уже есть эта настройка с камерой V2, вам нужно только распечатать новую «крышку модуля камеры RasPi V3» — задняя часть должна работать нормально. Моя переработанная спинка просто совмещает опоры с монтажными отверстиями, но существующая спинка, похоже, не создает помех.

Я загрузил сюда свою модель модуля камеры v3 на случай, если вы захотите использовать ее для других моделей; https://www.printables.com/model/368779-raspberry-pi-camera-module-3

Вы можете посмотреть другие мои модели здесь: https://www.printables.com/social/194731-docweebl/models

ОБНОВЛЕНИЕ от 02.07.2023 — У меня было несколько комментариев о том, что она не подходит для версии камеры с широкоугольным объективом, поэтому я добавил два новых файла, которые должны подходить ей согласно документации. У меня самого нет широкоугольного модуля камеры, поэтому может ли кто-нибудь сообщить мне, подходят ли новые конструкции, или мне нужно немного открыть отверстие для объектива? Спасибо!

ОБНОВЛЕНИЕ 03.08.2023 — Я изменил https://www.printables.com/model/103898-connector-box-for-rpi-csi-cables/remixes «Joe's wood'n 3D», включив соответствующий шестигранный узор на крышку. Ссылка на версию шестнадцатеричного шаблона здесь: https://www.printables.com/model/418460-raspi-csi-connector-box-hex-pattern-remix.
