КОРПУС RASPBERRY PI 5

Вам нужны варианты? Мы получили их!

Приведенные здесь конфигурации поддерживают официальный воздушный охладитель Pimoroni NVME и предоставляют возможности для большего количества вентиляционных отверстий и доступа к GPIO. Взгляните!

Корпус крепится с помощью металлических или печатных стоек, что обеспечивает более прочную конструкцию, поскольку срок годности защелкивающихся застежек истек.

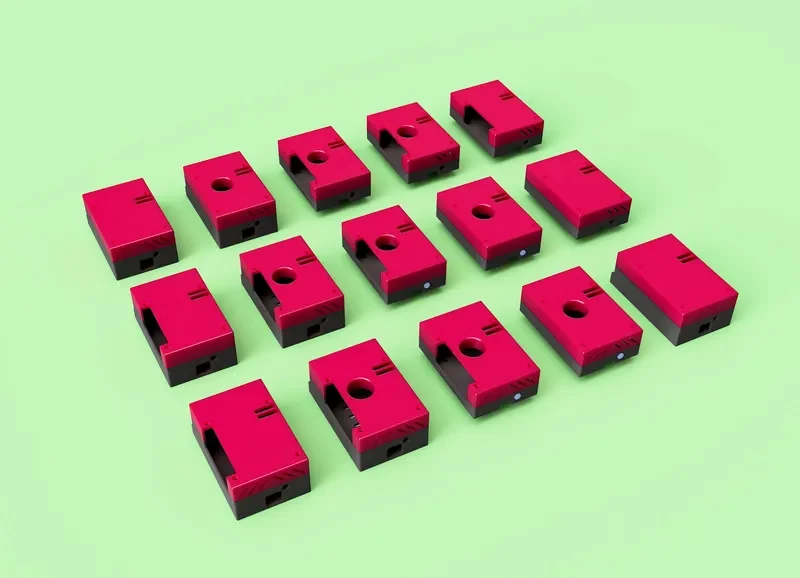

Как найти свою комбинацию:
Нужная вам нижняя часть находится в одной из двух папок, в зависимости от того, есть у вас NVME или нет.
Правильная верхняя часть будет находиться в одной из четырех папок, в зависимости от вашей комбинации NVME и воздушного охлаждения.

Необходимое оборудование:

4x M2,5 6 мм BHCS (8x для корпуса NVME)
4 стойки M2,5 20+6 мм
4 шестигранные гайки M2,5 (нет для корпуса NVME или печатных стоек)

Если металлические стойки найти непросто, можно приобрести печатные стойки. Используйте с ними 8 саморезов, болты или шестигранные гайки не требуются.

Я напечатал свой корпус из ABS, но PLA или PETG тоже подойдут, воздух вокруг Pi не сильно нагревается.

Удачной печати, не забудьте поставить лайк и опубликовать результаты!

Если вам нравятся мои проекты, вы хотите помочь мне с разработкой нового оборудования или просто подпитываете мою зависимость от кофе, вы можете поддержать меня здесь:

https://www.buymeacoffee.com/therealtiramisu

ОБНОВЛЕНИЕ от 5 февраля 2024 г.:

Я добавил опции для базы Pimoroni NVME. К сожалению, после нескольких итераций требуется новая вершина.
pi5_case_vented_top_NVME.stl
pi5_case_bottom_NVME.stl

---------------

ОБНОВЛЕНИЕ 19 ноября 2023 г.:

По просьбе я добавил несколько пластиковых стоек для саморезов. Распечатайте 4 и используйте с уже имеющимся набором половин корпуса.

pi5_case_ Plastic_standoff.stl

---------------

ОБНОВЛЕНИЕ 9 ноября 2023 г.:

Добавлены версии верхней крышки с вентиляционными отверстиями как для модели с GPIO, так и для модели без GPIO. Если вы уже распечатали корпус, вам нужно распечатать только верхнюю часть. Вентиляционные отверстия определенно не нужны для версии GPIO.

pi5_case_vented_top_noGPIO.stl

pi5_case_vented_top_.stl

---------------

ОБНОВЛЕНИЕ 8 ноября 2023 г.:

Добавлена опция без доступа к контактам GPIO.

pi5_case_top_nogpio.stl

pi5_case_bottom_nogpio.stl

---------------

ОБНОВЛЕНИЕ 31 октября 2023 г.:

Перемещен туннель впускного воздуха, чтобы лучше соответствовать положению вентилятора. Изменился только pi5_case_top.stl.

---------------
