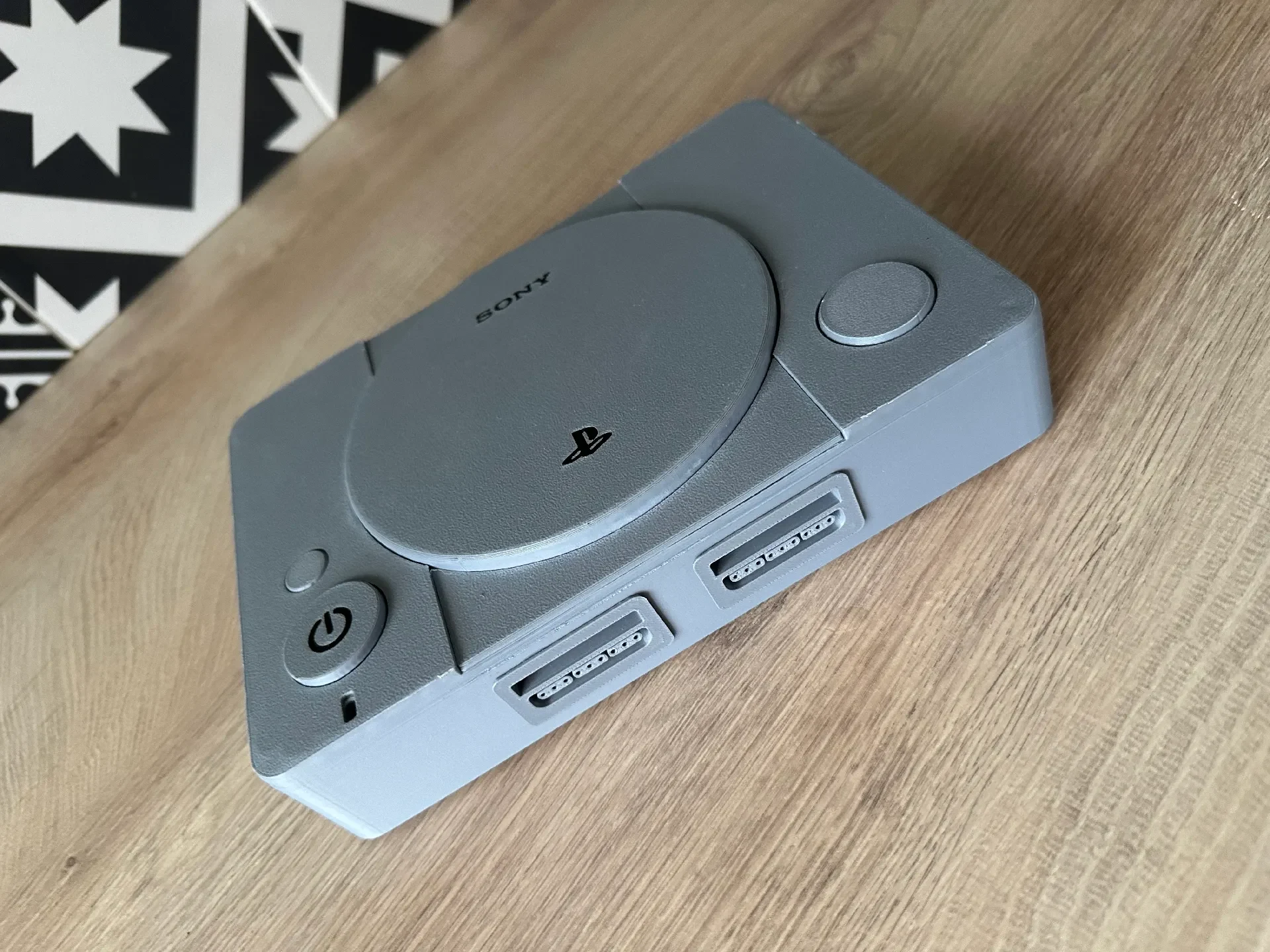

Корпус-коробка Playstation 1 для Raspberry pi 5 и дополн...

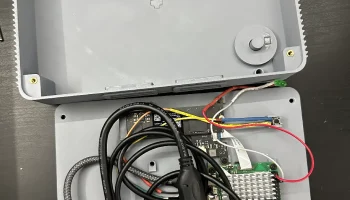

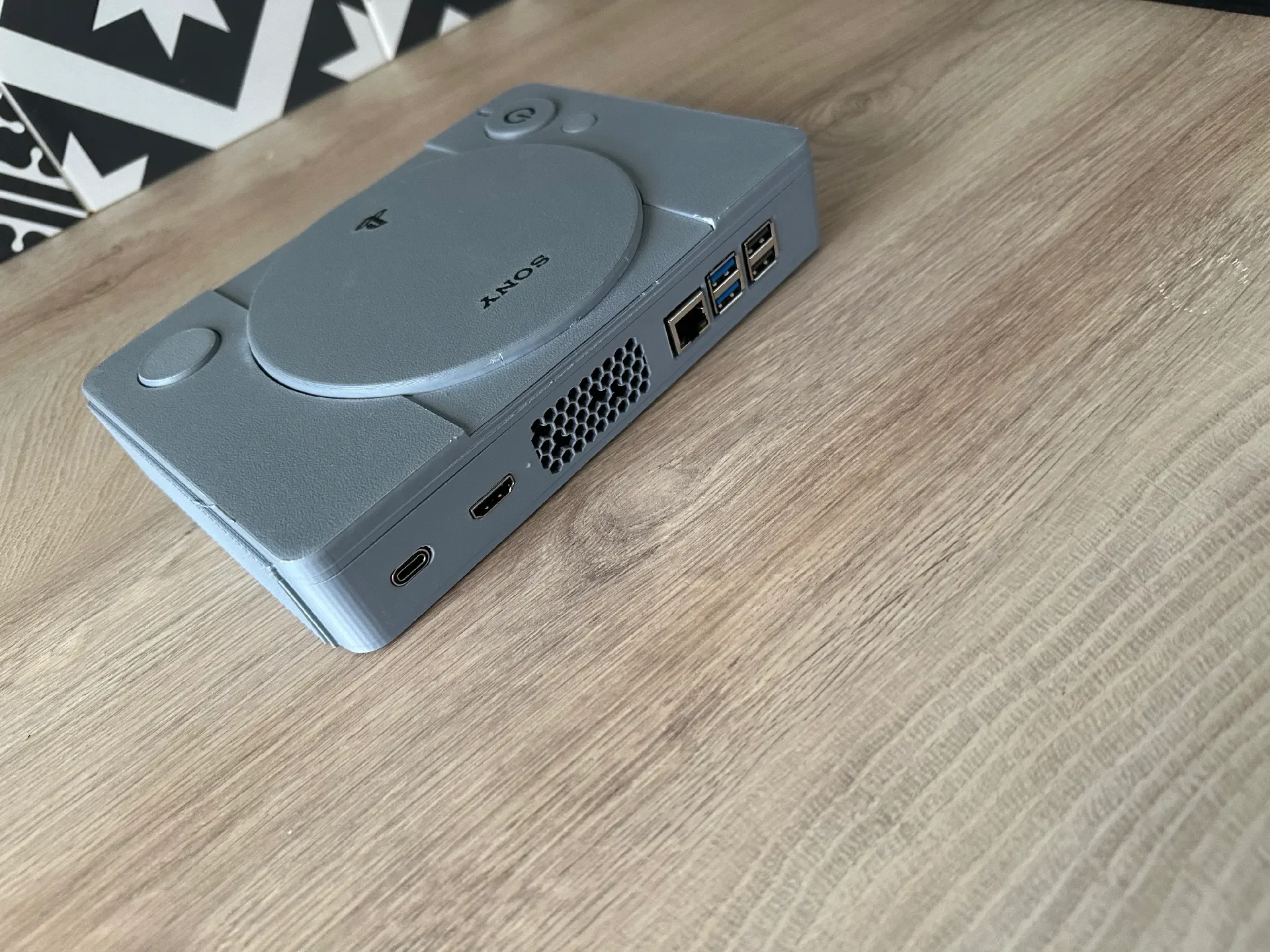

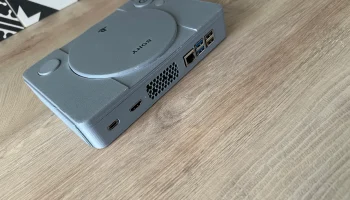

Это чехол для Raspberry Pi 5 с возможностью добавления разъема NVMe с довольно большим кабелем PCI.
Он состоит из нескольких частей и предназначен для печати с подставками.
Приклеиваем крышку, пластины (чтобы скрыть следы поддержки), порты контроллера, кнопки, крышку светодиодов (прозрачную) и квадраты (ТПУ).
Кнопка открытия предназначена для нажатия кнопки в стиле Arduino (которую также необходимо вклеить в гнездо). Можно добавить пружину, чтобы улучшить возврат кнопки.

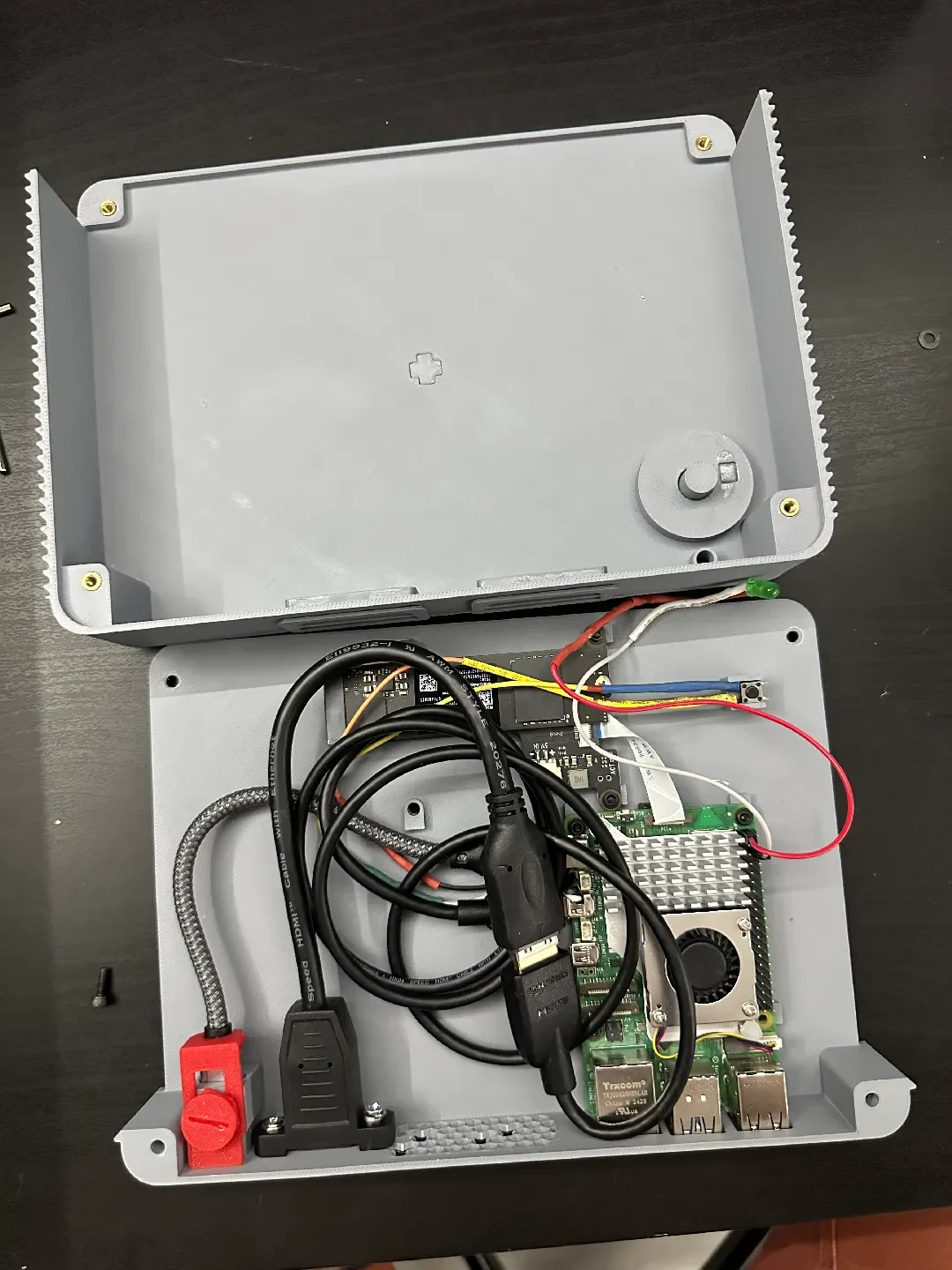

Чтобы сохранить корпус в чистоте и не ослабить порты USB и micro HDMI Raspberry Pi, я переместил эти порты с помощью удлинительного кабеля USB C (примечание: вам понадобится удлинительный кабель Power Delivery, чтобы получить выходной ток 5 А Raspberry Pi) и разъема micro HDMI — HDMI — гнездо HDMI.

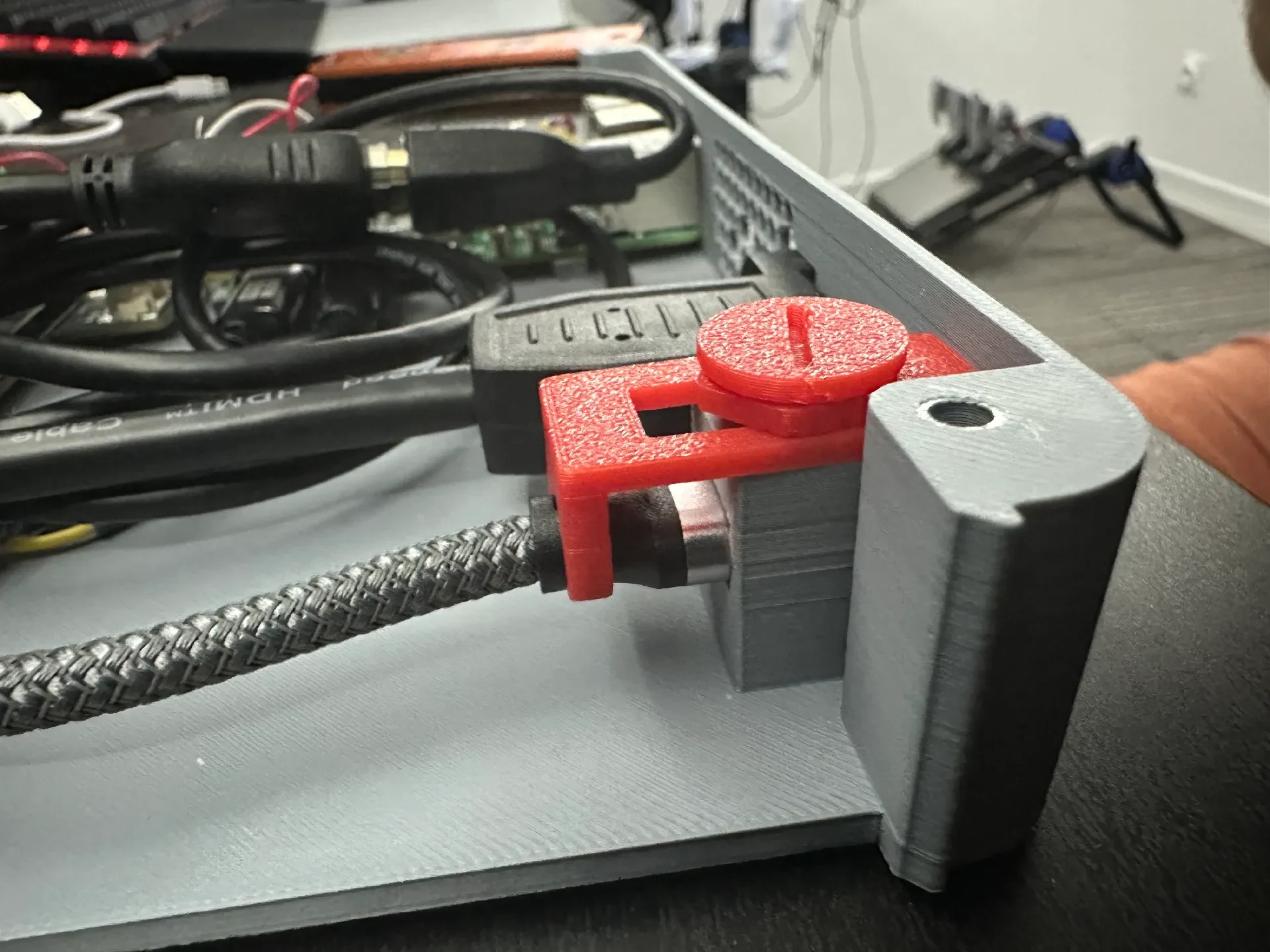

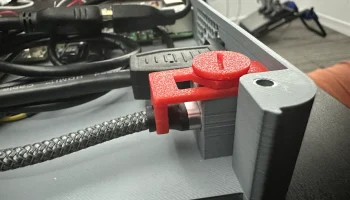

Блоки питания Neutrik USB-C стоят дорого, поэтому я создал систему защиты удлинителя.
Коробки крепятся четырьмя вставками М3.

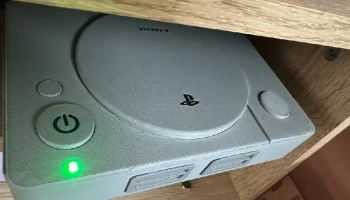

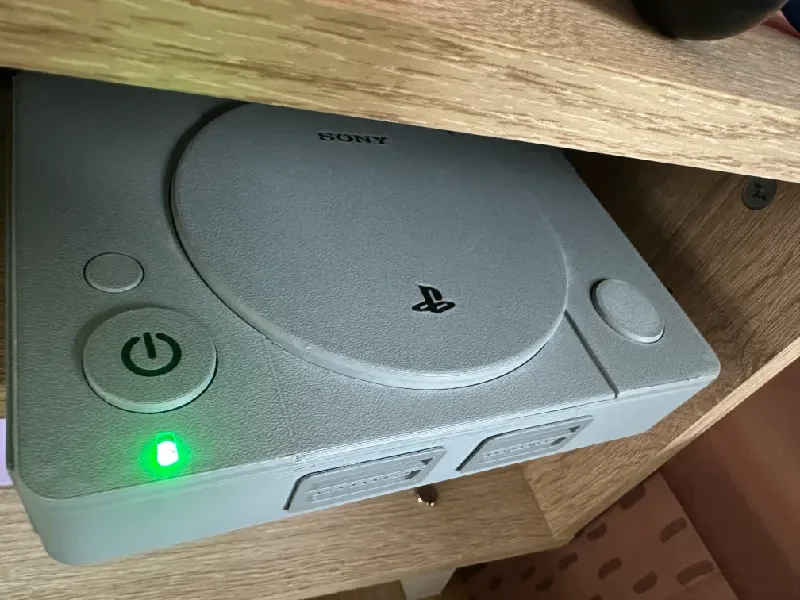

Для стандартного светодиода Arduino сделано отверстие для подключения к портам GPIO Raspberry Pi.
https://www.tiktok.com/@3d_maker_french/video/7529895984885665046
Настройки поддержки:
Обычный тип для верхнего корпуса / Древовидный тип для других случаев
Пороговый угол = 20%
Расстояние по Z от верха = 0,2
Расстояние Z от дна = 0,2.
Если хотите, я могу загрузить версию без порта USB/HDMI с подключенным сбоку Raspberry Pi.
Это трубка для малинового пи 5 с возможностью использования nvme с большим портом PCI.
на больших вечеринках, в первую очередь с поддержкой.
куверкль, таблички (для кэширования следов поддержки), манетки портов, бутоны, светодиодный кэш (прозрачный) и каре (в тпу) на колле.
Открытая кнопка предназначена для использования устройства прерывания типа Arduino (qui est à caller aussi dans son emplacement). Возможность использования средства для ремонта бутона.
Чтобы сделать правильный выбор и не ломать порты USB и микро-HDMI для малины, я удалил эти порты с RALlon USB-C (внимание, если вы не хотите использовать подачу питания для 5A для малины) и raccord microhdmi — hdmi — hdmi femele.
UsbC и система подачи питания Neutrik — это то, что я создал систему для блокировки всасывания.
les boîtes se fixe grâce à 4 вставки в M3.
Это действительно так, чтобы привести классическую Arduino к ответвлению к портам gpio du rapsberryPi.
https://www.tiktok.com/@3d_maker_french/video/7529895984885665046
Регулярная поддержка:
введите обычный для верхнего регистра или дерево для остальных
Пороговый угол = 20%
расстояние Z верх = 0,2
расстояние Z бот = 0,2.
Если вы хотите, вы можете загрузить версию без отчета USB/HDMI с малиновым колером на сюр-ле Котэ.
