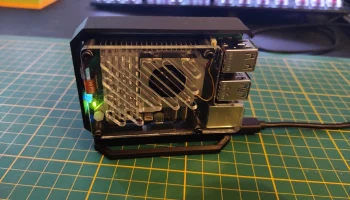

"Сэндвич" (корпус SSD Raspberry Pi 5 M2)
Сэндвич
Список продуктов
Малиновый Пи 5 8 ГБ
Активный кулер Raspberry Pi 5
Geekworm X1002 M.2 NVMe SSD Pip PCIe Нижняя часть периферийной платы для Raspberry Pi 5
Твердотельный накопитель Crucial P3 M.2 PCIe Gen3 емкостью 2 ТБ
А��юминиевый радиатор SSD CTRIICALVER M.2
термолента 20 мм.
Винт с шестигранной головкой M2,5 x 40 (4 шт.)
Гайка шестигранная М2,5 (4 шт.)
Угловой адаптер AuviPal BCLINK USB-C
3 x RUXELY USB-удлинитель C
Рецепт
установите активный кулер на Pi
используйте термоленту, чтобы прикрепить радиатор к SSD
установите SSD M.2 на плату Geekworm
Подключите плату SSD к Pi
вставьте винты через пластину со стороны пи
наденьте большие проставки на винты
вкрутите винты через всю Pi в резьбу платы SSD
сложите USB-удлинители
поместите блок расширителей в нижнюю часть основания
вставьте пуговицу в переднее отверстие основания
вставьте Pi в базу и в USB-удлинитель
полностью закрутите винты
наденьте небольшие проставки на винты

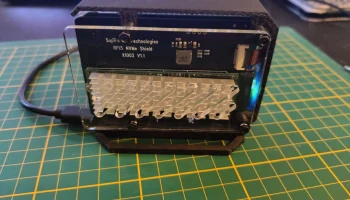

наденьте боковую пластину SSD на винты и закрутите гайками
Советы по печати
Все детали, кроме основания, можно распечатать без п��дставки.
Я нашел лучший способ распечатать основу — лежать на боку с опорой на дерево. Вот так:

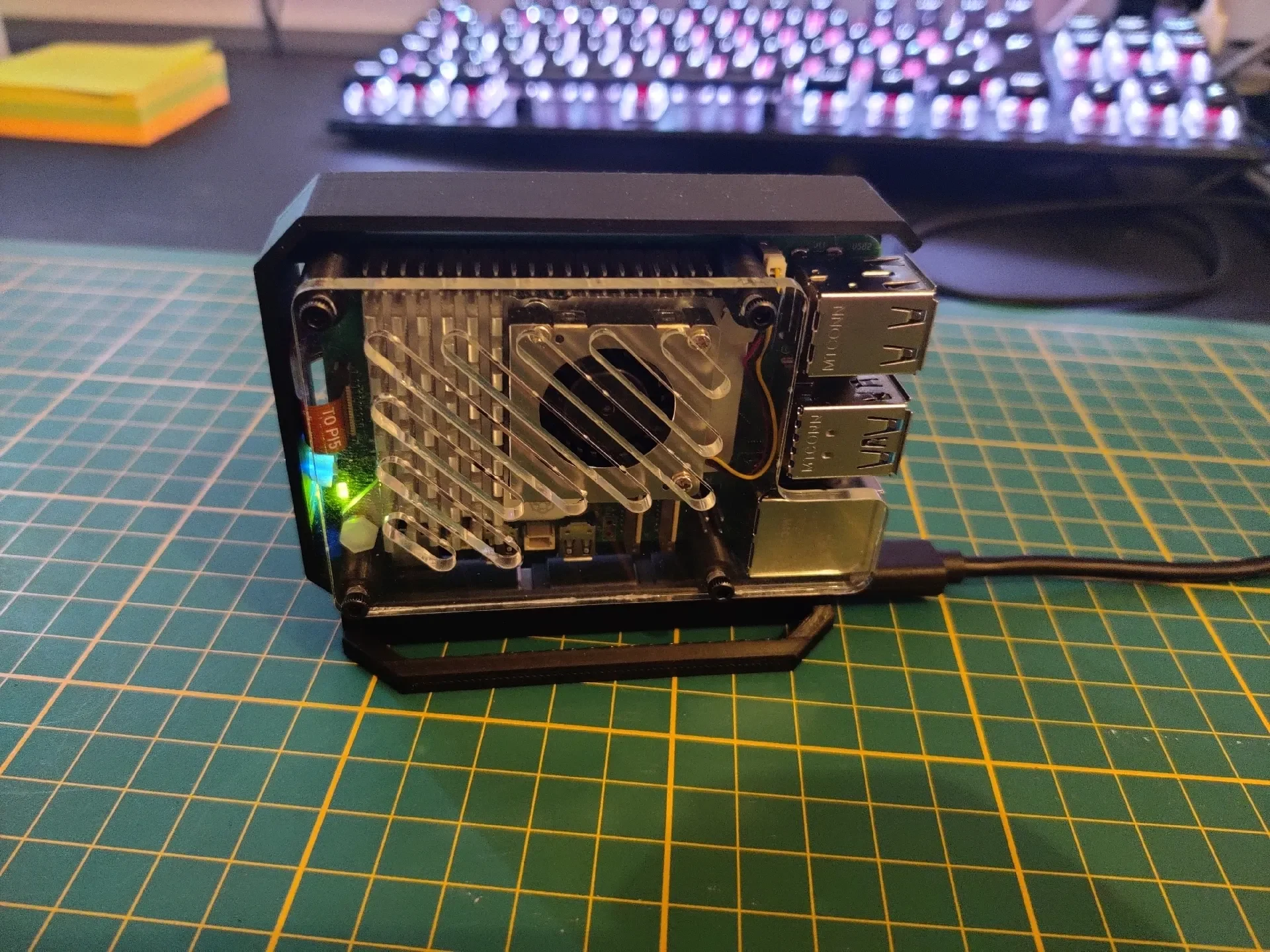

Чтобы получить крутой эффект свечения кнопки от светодиода состояния, я напечатал кнопку прозрачной нитью.

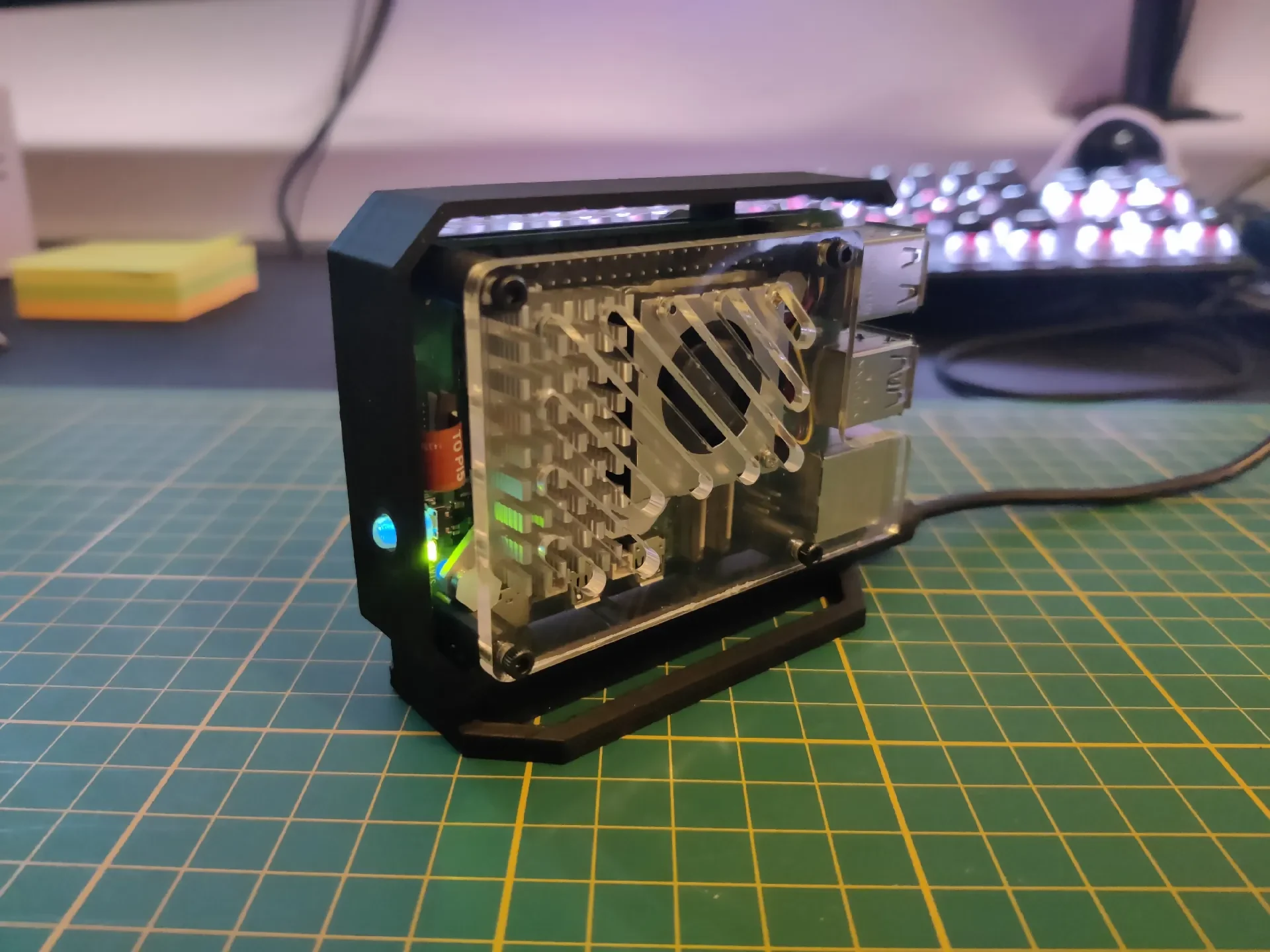

Я использовал PLA для всех деталей, кроме боковых пластин. Их также можно без проблем распечатать, но я предпочел для этих деталей акриловое стекло, вырезанное лазером, чтобы иметь четкое представление об оборудовании. Если вы тоже предпочитаете это, я также загрузил файлы .dxf.
