Synthibox, корпус RaspberryPi для проекта Zynthian, созд...

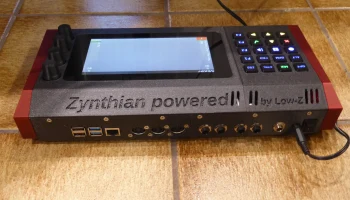

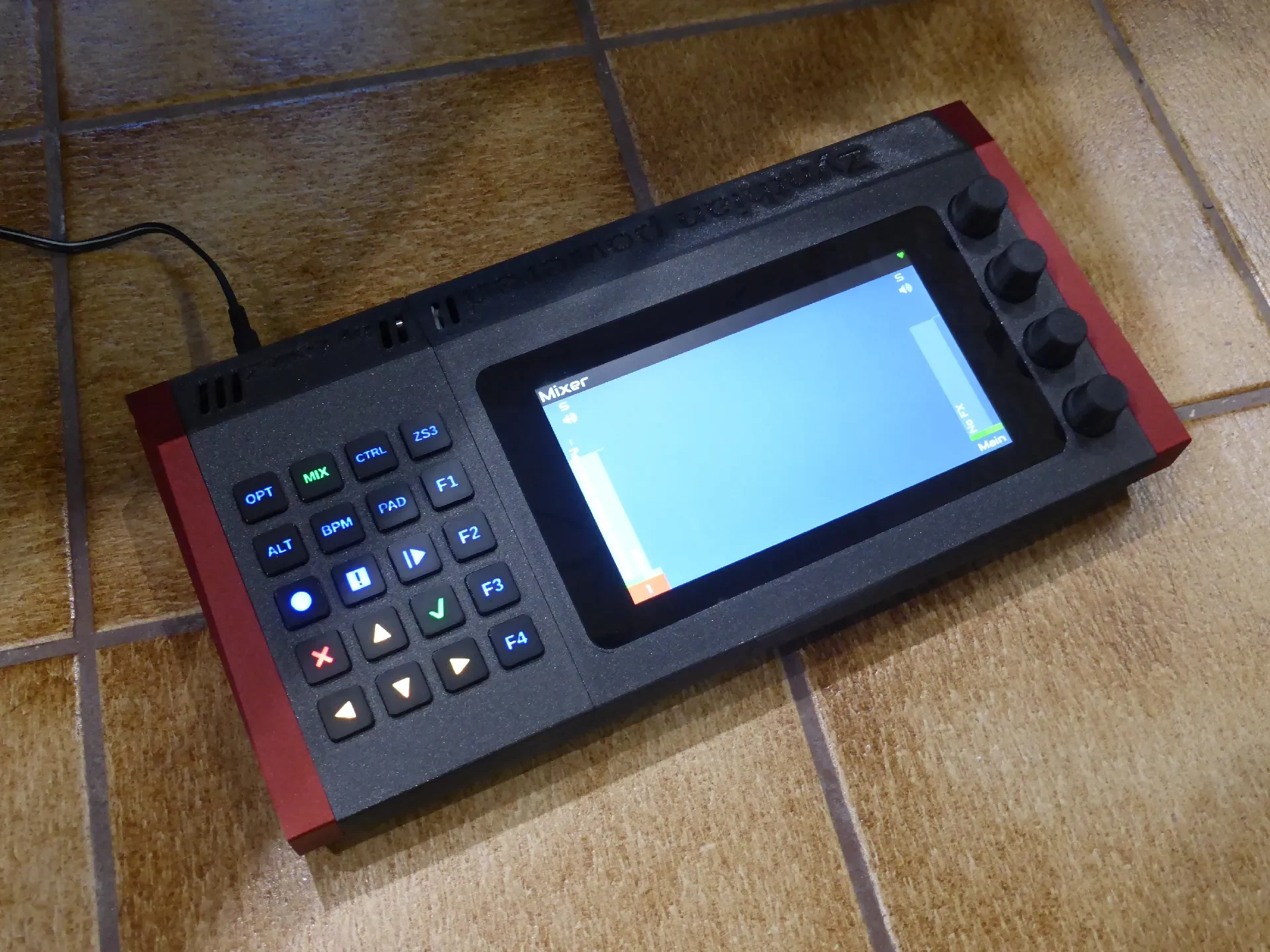

Я разработал этот корпус для своего проекта Zynthian. Электроника частично заимствована у V5 с подсветкой и напечатанной на 3D-принтере матрицей кнопок.

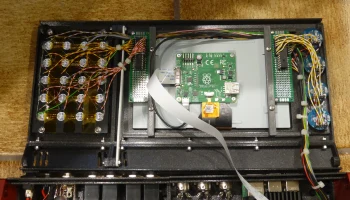

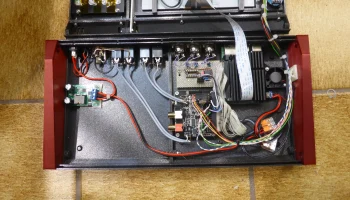

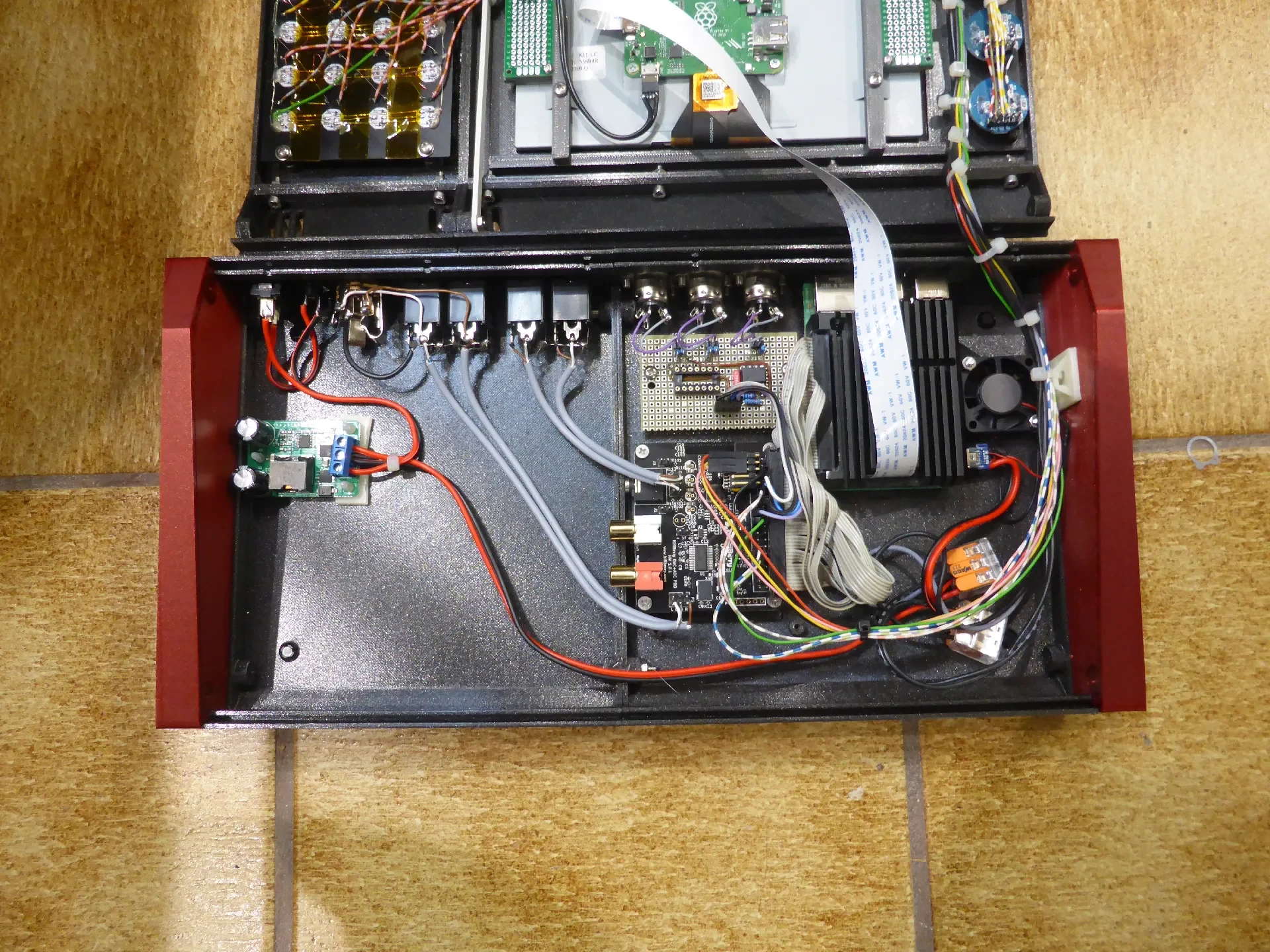

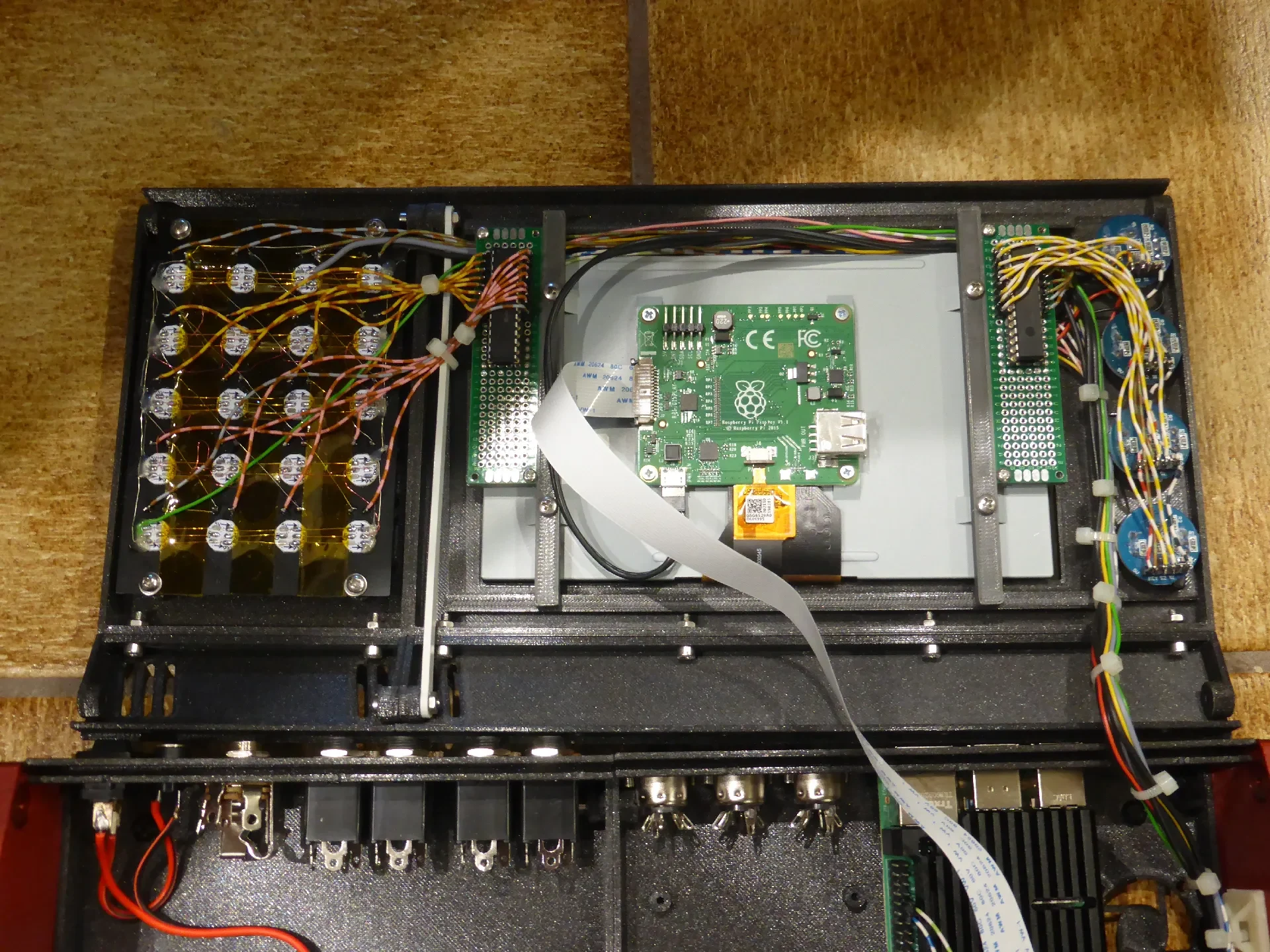

Необходимая информация о схеме находится на форуме Zynthian и на страницах GitHub. Я собрал его вручную без специальных печатных плат.

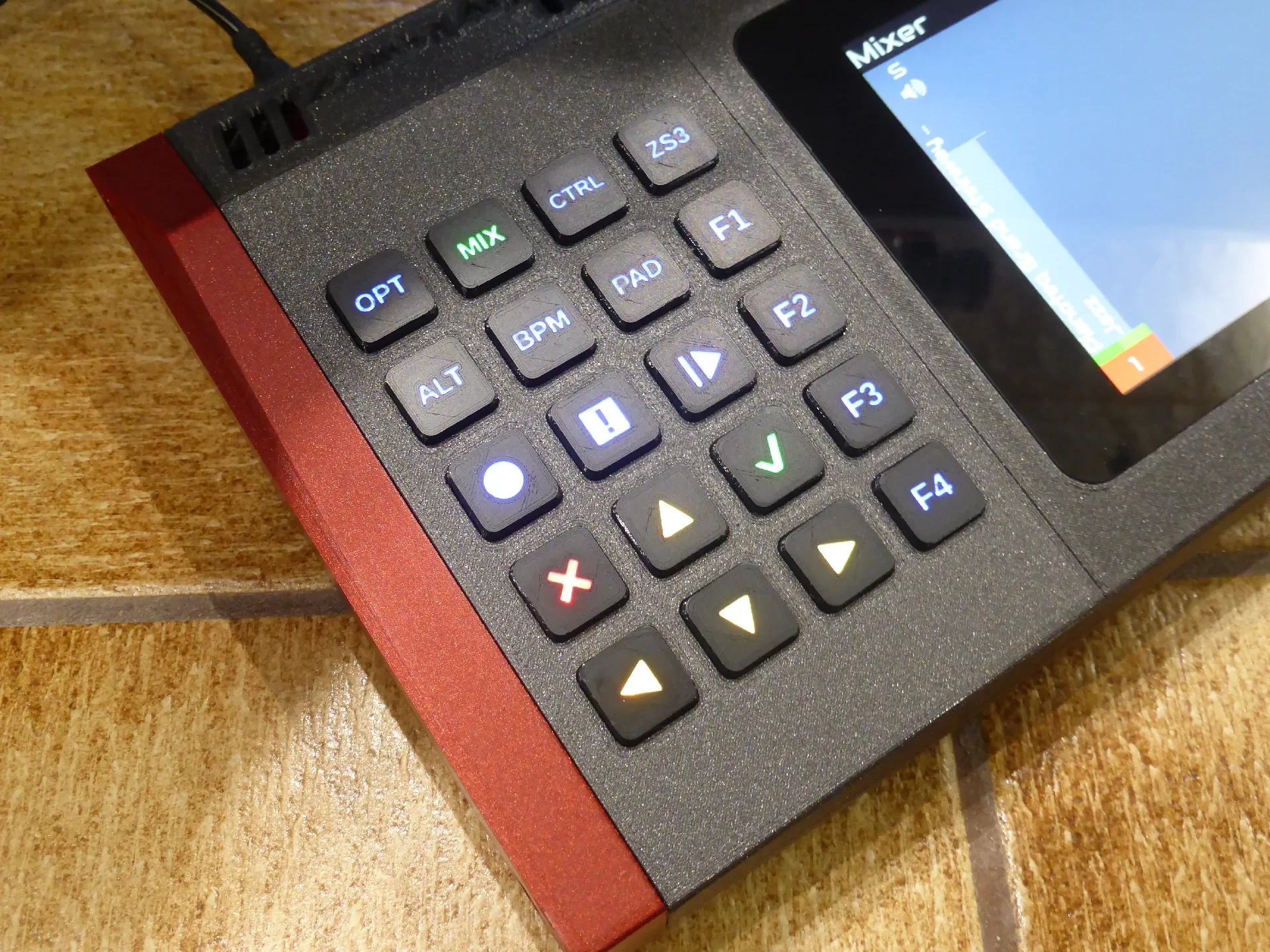

Под клавишами установлены светодиоды SK6812. Имеются вырезы для круглых печатных плат. Для типа SK исходный код необходимо соответствующим образом изменить:

/*

в: /zynthian/zynthian-ui/zyngui/zynthian_wsleds_base.py

изменение: Strip_type=rpi_ws281x.ws.WS2811_STRIP_GRB

в: Strip_type=rpi_ws281x.ws.SK6812_STRIP_RGBW

*/

Также можно использовать светодиоды WS2812.

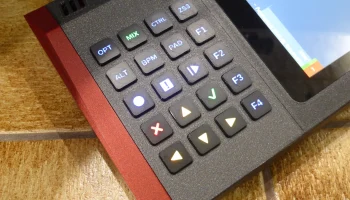

Переключатели представляют собой «квадратный бесшумный переключатель Kailh Mute Button 6x6x7,3 мм» с красной ручкой. Они менее шумные, чем дешевые черные переключатели. И клавиатура с ними работает намного лучше.

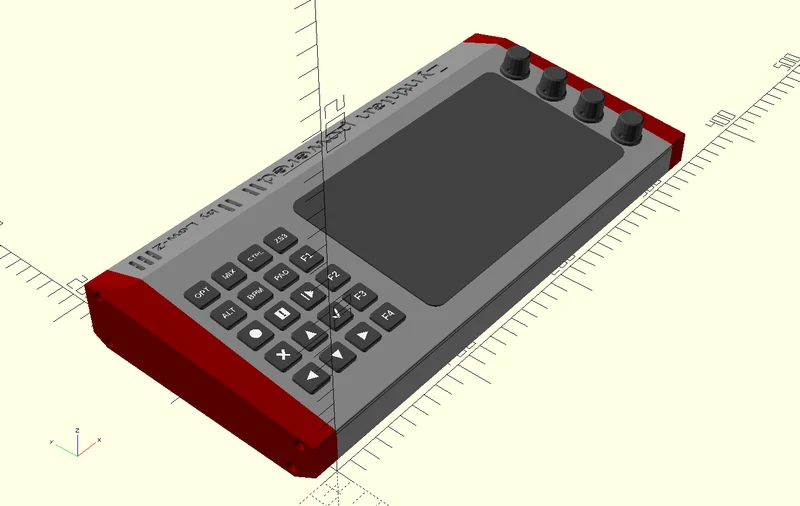

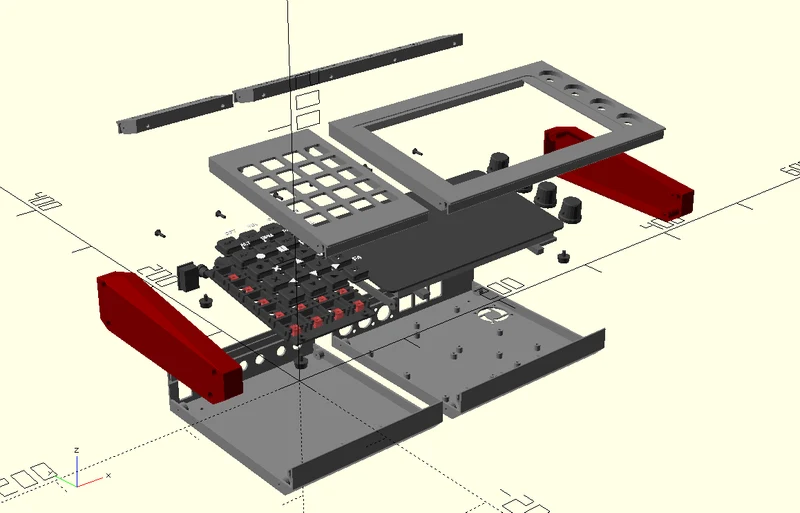

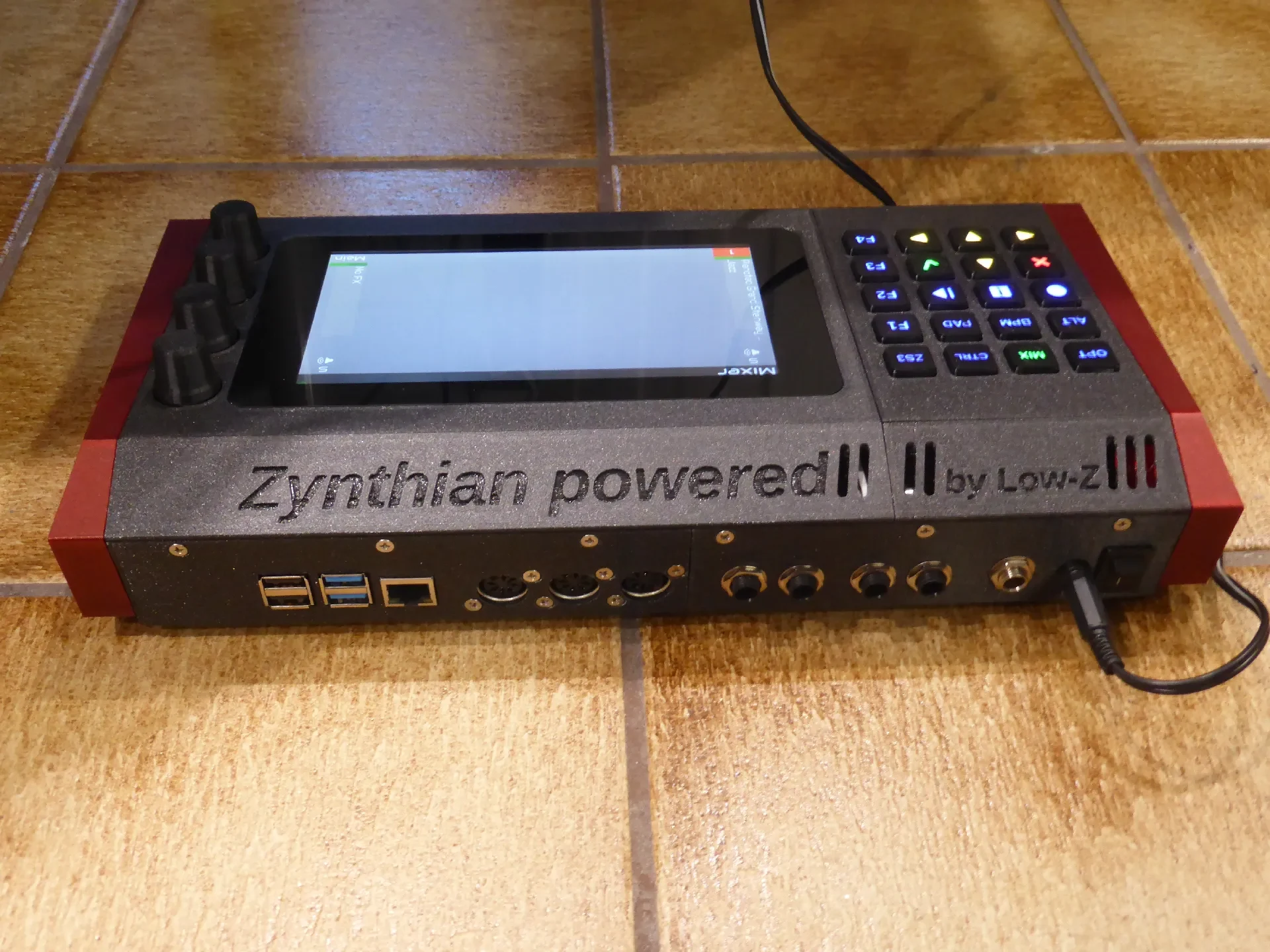

Вырезы предназначены для:

RaspberryPi4
BKL 1109034 Головки 6,35 мм
5-контактные металлические розетки DIN
переключатель marquardt 1801.6115
BKL 072882 Головка для ствола

Ручки подходят для поворотных энкодеров с накаткой. Для энкодеров с гладкими стержнями они могут быть оснащены квадратной гайкой диаметром 3 мм и установочным винтом.

Используемая нить:

Prusament Galaxy Black PET, для корпуса, кронштейнов и ручек
Eryone Galaxy Red PLA, для боковых панелей

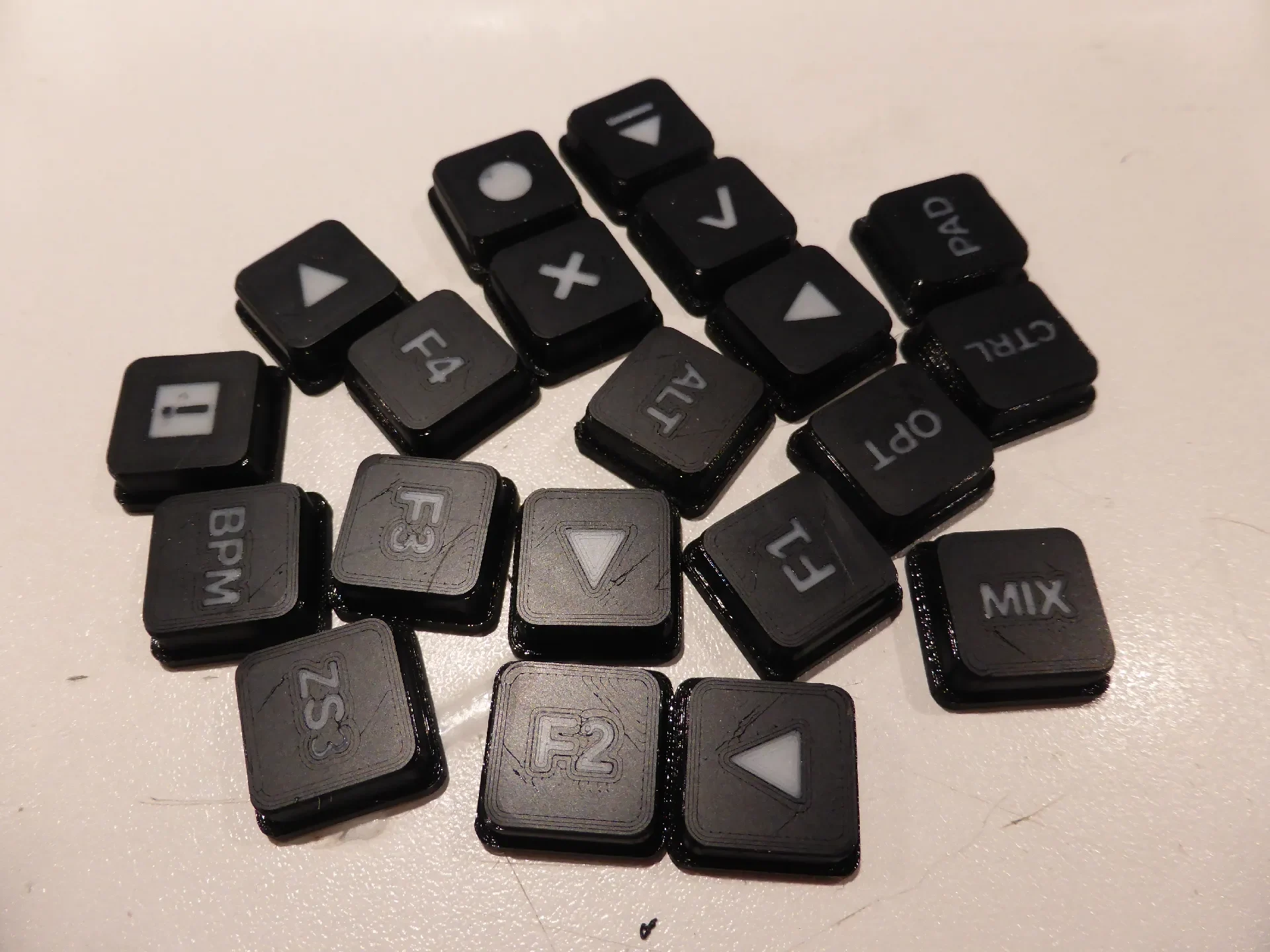

Prusament Jet Black PLA, для ключей и перекладины
DruckerRhino White PLA, для надписей на клавишах (слегка полупрозрачный, потому что дешевый)

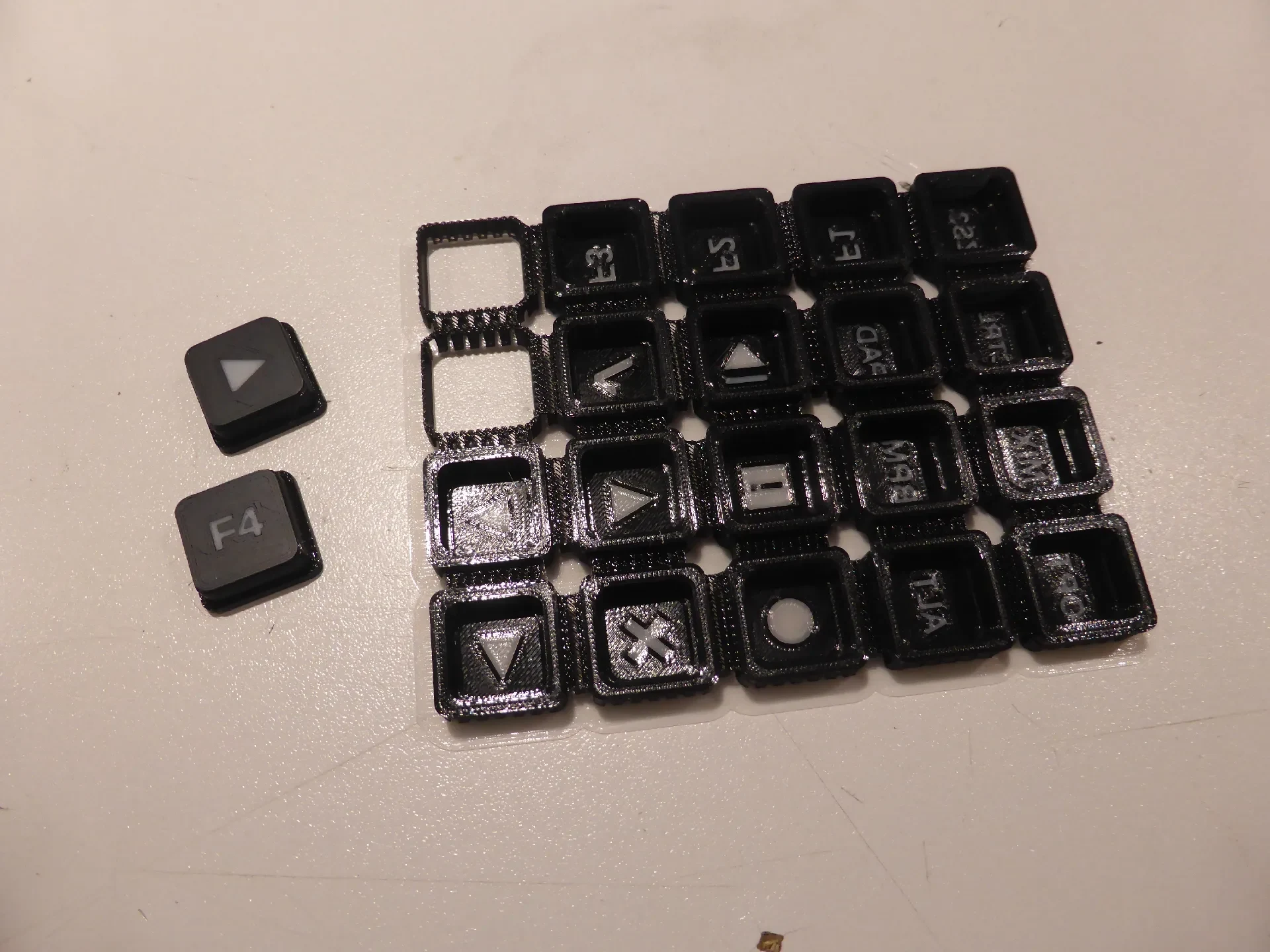

Я напечатал клавиши и надписи с помощью сопла диаметром 0,25 мм. Все ост��льные детали толщиной 0,4 мм. Для более крупных деталей может потребоваться защита от деформации с помощью кувшинок.

Этот проект не для новичков! Ни в 3D-печати, ни в электронике.

Я не буду предоставлять дополнительную информацию или помощь по части электроники. Пожалуйста, проверьте веб-страницы Zynthian.

Удачи!
