Корпус Raspberry Pi Zero 2 W (настраиваемый корпус!)

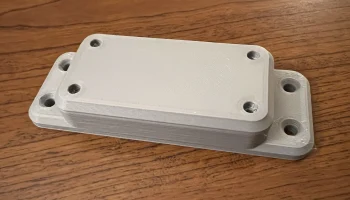

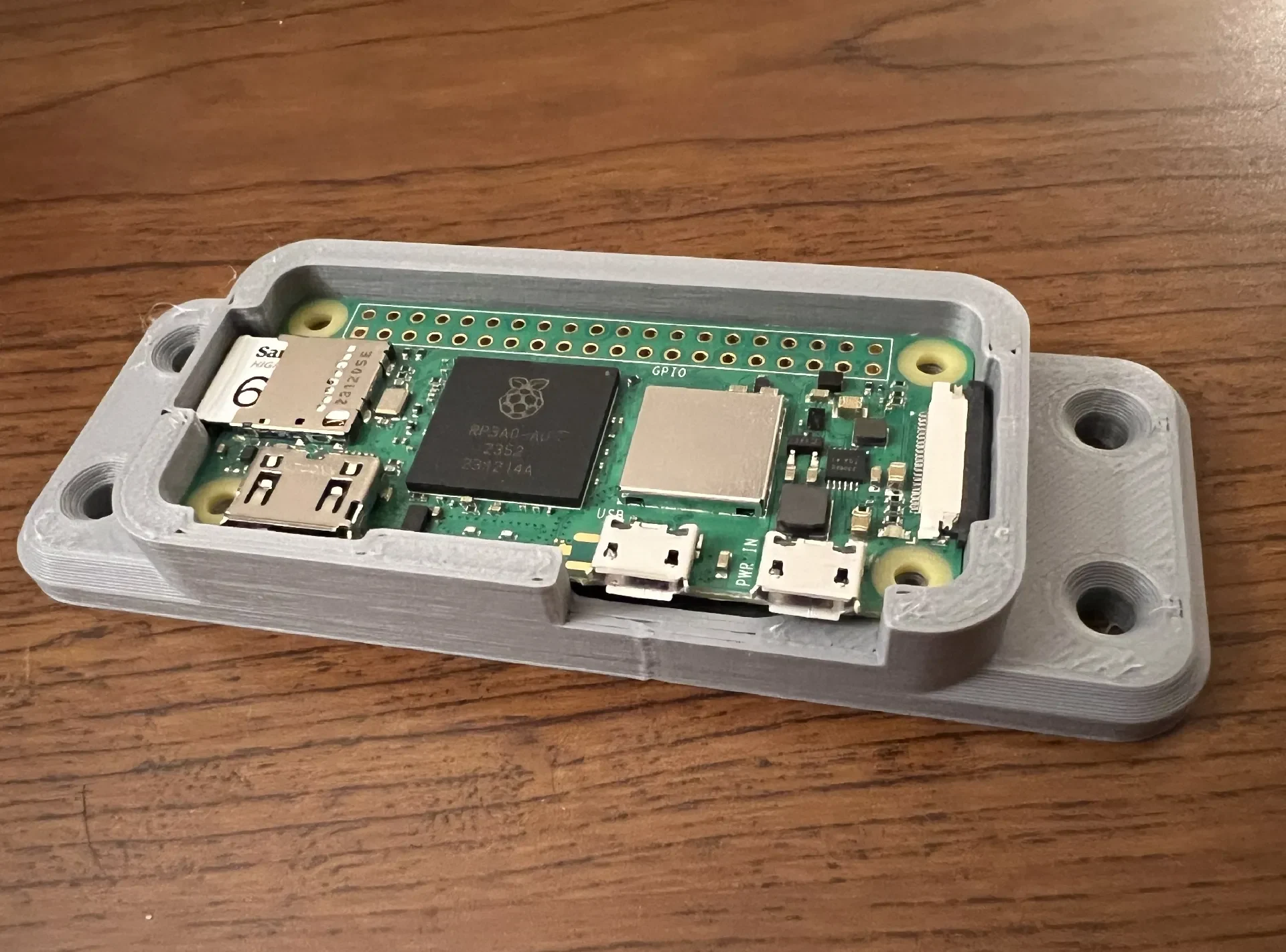

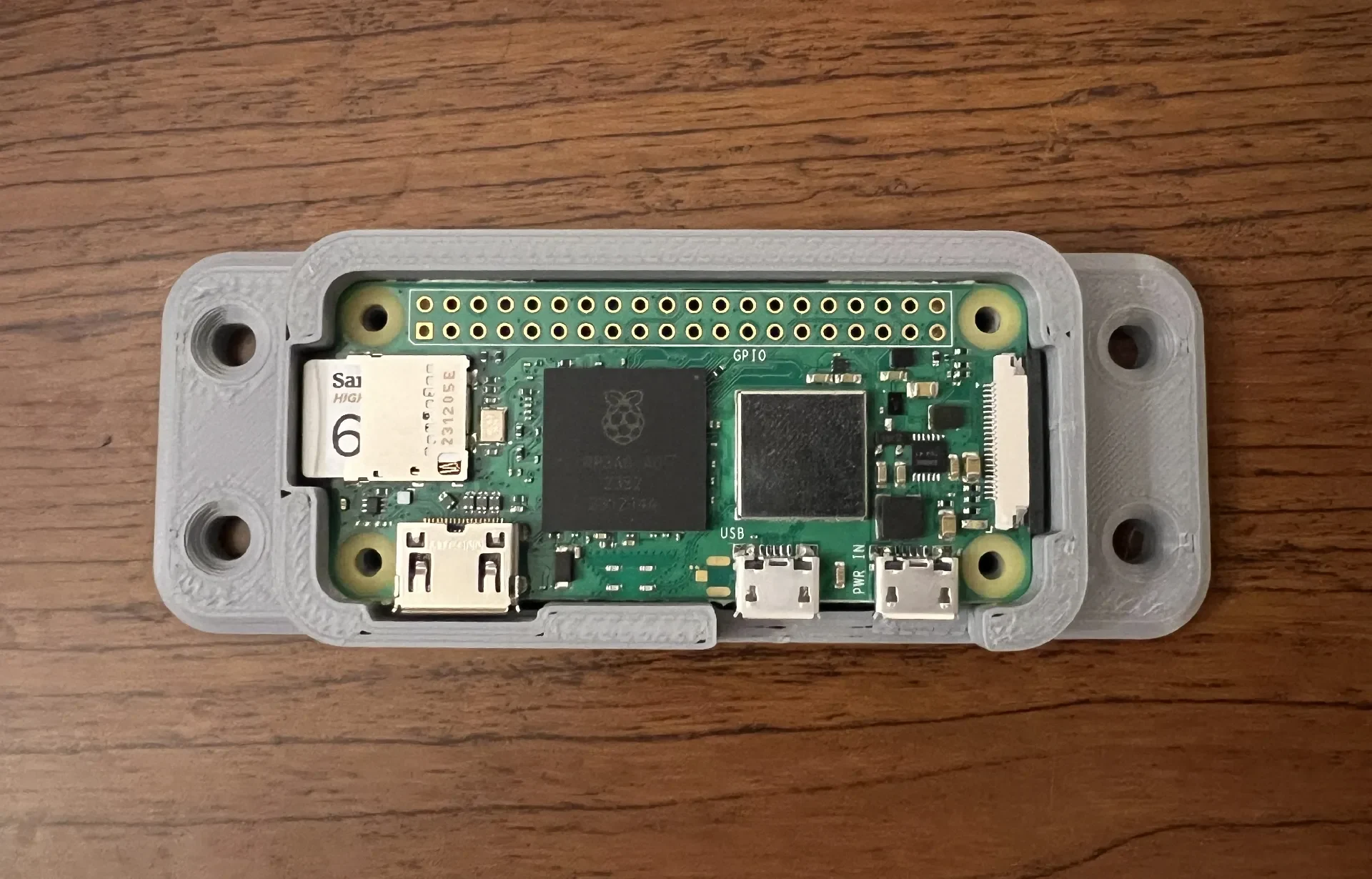

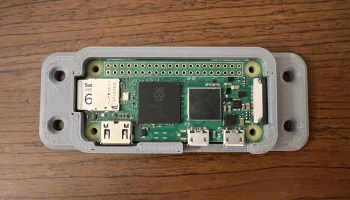

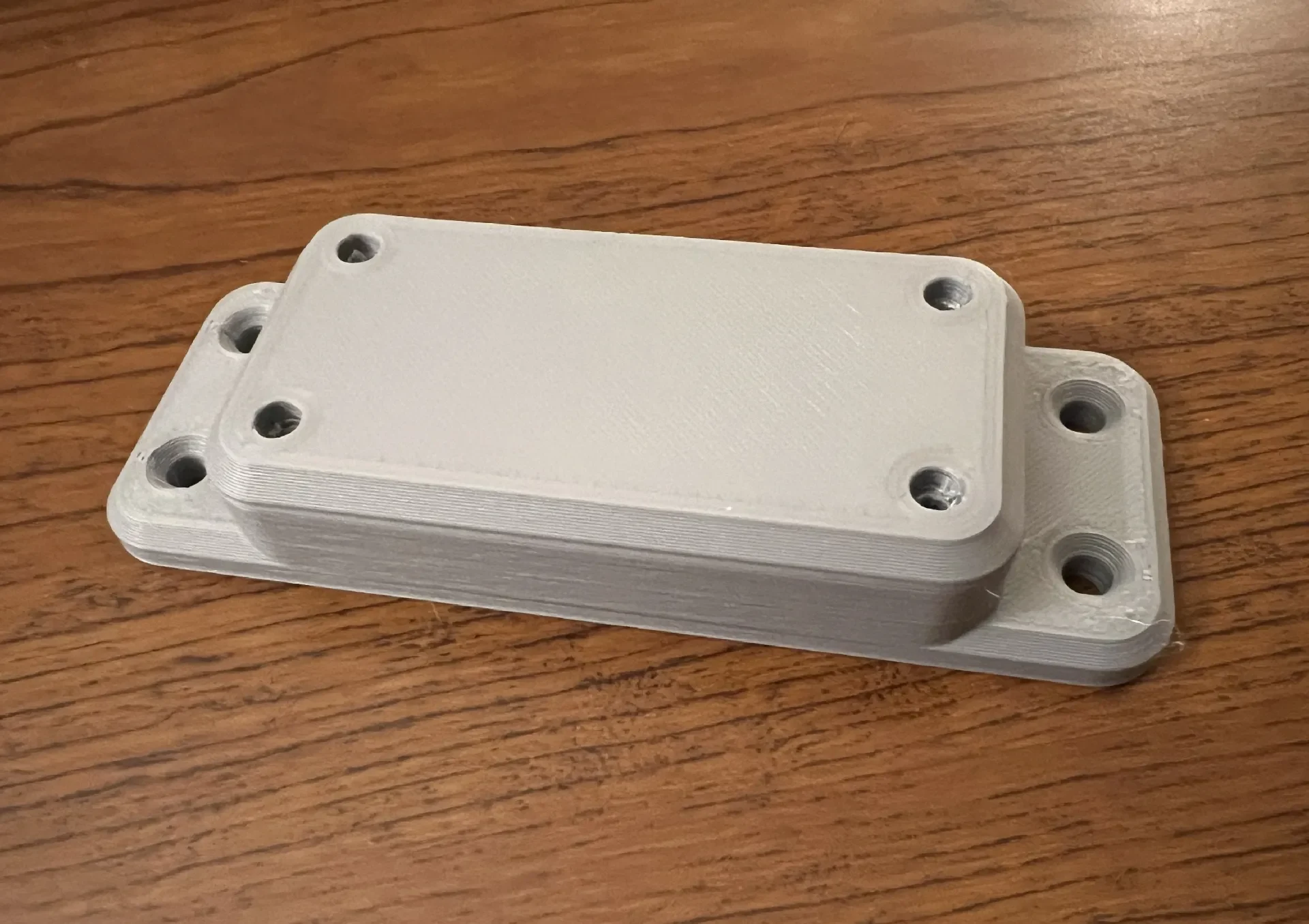

Это корпус для Raspberry Pi Zero 2 W. Дизайн корпуса и его крышки можно настроить так, чтобы открывать или закрывать различные порты Raspberry Pi. и иметь внутренние или внешние монтажные отверстия. Печатная плата Raspberry Pi удерживается крышкой корпуса, которая крепится с помощью винтов с головкой под торцевой ключ M2,5. Сам корпус можно закрепить на поверхности с помощью винтов M3 с плоской головкой. Ширина корпуса составляет 1,5 дюйма [38 мм] для удобной установки на стандартные пиломатериалы размером 2x* США.
Необходимо дополнительное оборудование:
4 винта с головкой под торцевой ключ M2,5 (для крепления крышки корпуса к основанию)
2-4 винта M3 с плоской головкой (2 для внутренних монтажных отверстий, 4 для фланцев с внешними монтажными отверстиями)

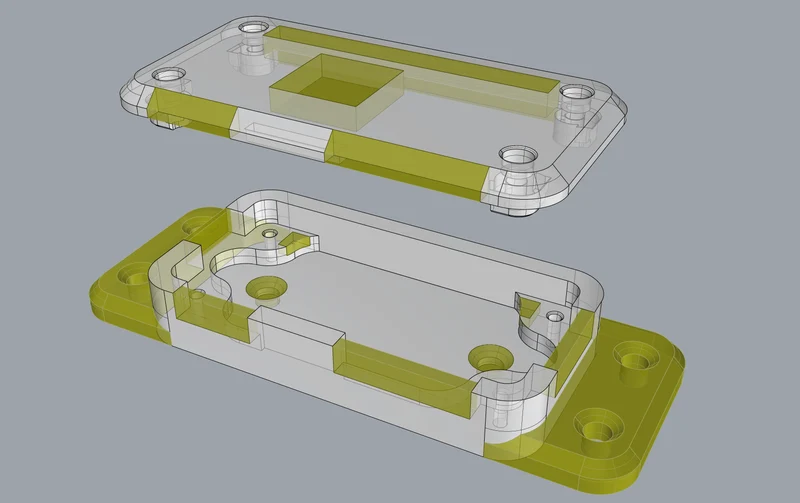

Модель корпуса rPi состоит из нескольких частей, которые можно сохранить или удалить перед печатью для создания особого индивидуального дизайна. Следующие аспекты можно настроить, просто сохранив или удалив подчасти, которые покрывают или заполняют различные области модели:
(дно и крышка корпуса) Порты microUSB [крышку корпуса можно отрегулировать, чтобы добавить дополнительное пространство для вилок]
(дно и крышка корпуса) Порт HDMI [крышку корпуса можно отрегулировать, чтобы добавить дополнительное пространство для разъемов HDMI]
(нижняя часть корпуса) Разъем ленточного кабеля камеры CSI-2
(нижняя часть корпуса) слот для карты microSD [слот позволяет вставить карту, не открывая корпус, но извлечь карту может быть сложно]
(дно и крышка корпуса) Основной расширительный разъем 0,1 дюйма для шляп rPi [не забудьте также открыть углубления в нижней части корпуса, оставив место для задней стороны контактов разъема]
(крышка корпуса) Вентиляционный поток процессора или отверстие для радиатора [отверстие может подходить или не подходить к конкретным радиаторам]
(нижняя часть корпуса) внешние монтажные фланцы
(дно корпуса) внутренние монтажные отверстия

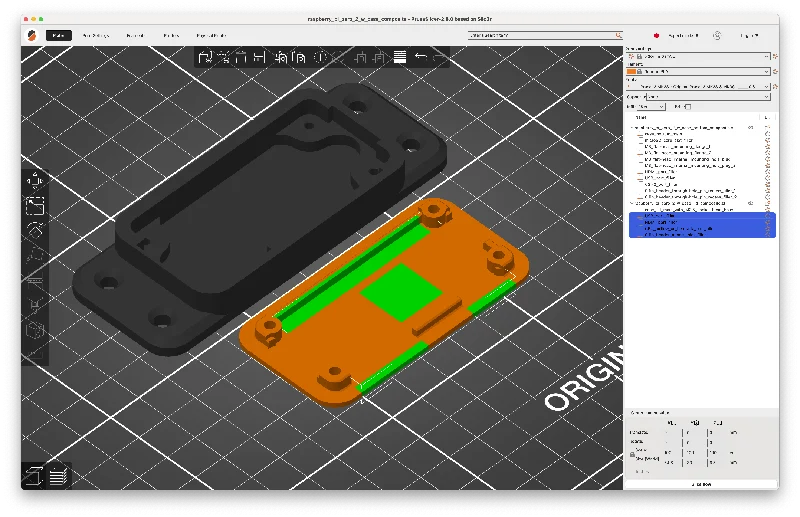

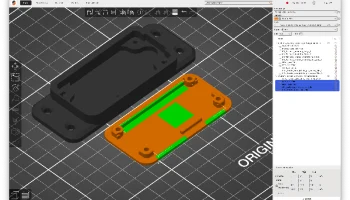

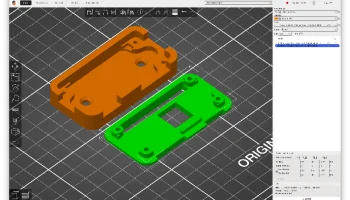

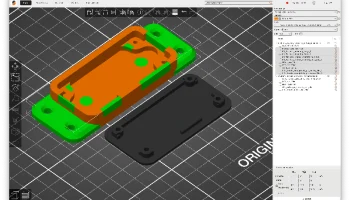

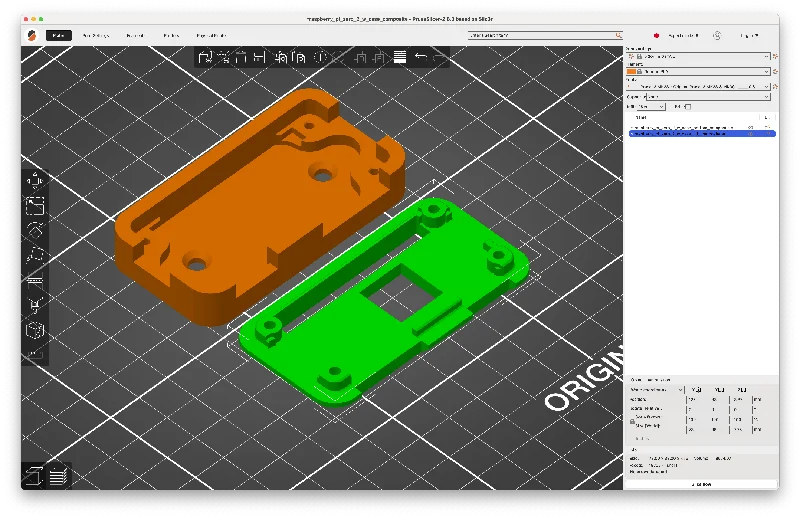

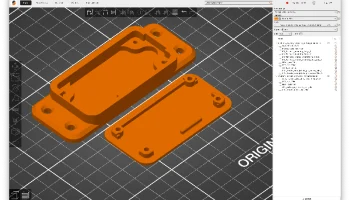

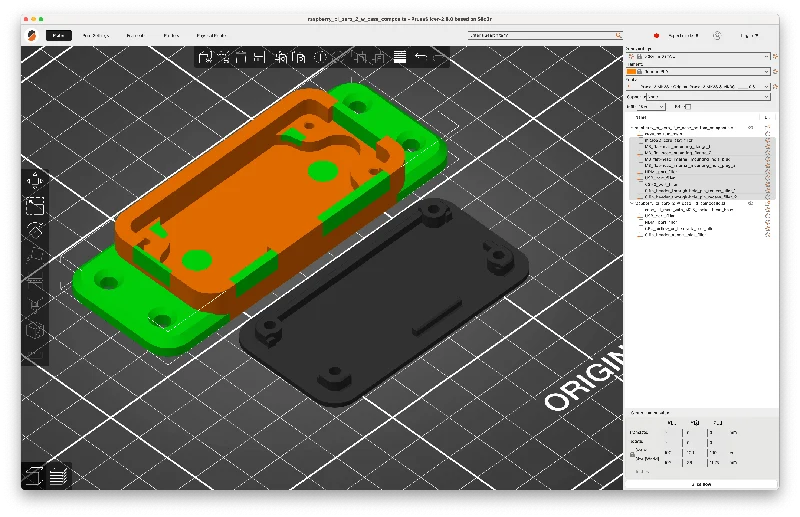

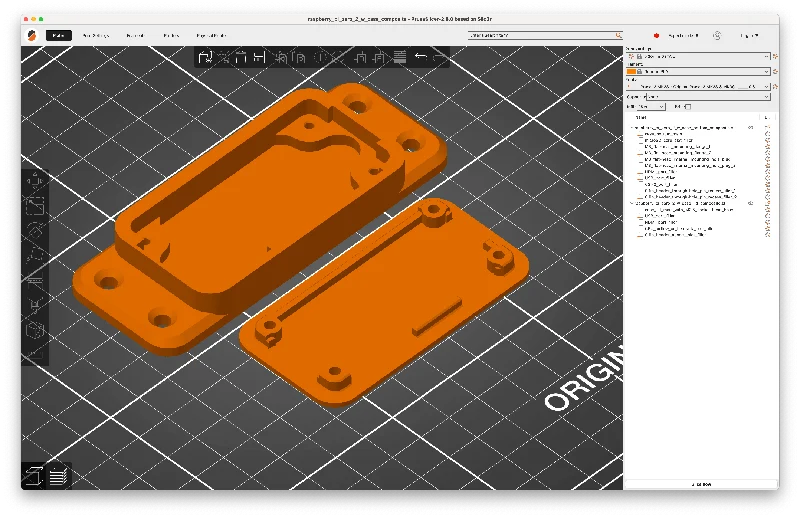

Откройте прилагаемый файл PrusaSlicer *.3mf. В этом файле дно и крышка корпуса уже правильно ориентированы на печатной платформе, а каждая половина корпуса разделена на именованные части, каждую из которых можно индивидуально выбрать и удалить или сохранить для создания желаемого корпуса (см. скриншоты для этой модели).
Альтернативно:
расположите файлы дизайна в слайсере так, чтобы нижняя часть корпуса и верхняя часть крышки плотно прилегали к печатной платформе.
разделить файлы дизайна дизайна на отдельные части
сохраните или удалите части корпуса по желанию, чтобы создать желаемый корпус
нарезать и распечатать
Недостатком второго подхода является то, что после разделения полученные части могут не иметь четких названий, что приводит к необходимости выбирать каждую из них, чтобы увидеть, как они вписываются в общий дизайн корпуса.
Дно корпуса и крышка могут быть напечатаны без опор, но вы можете захотеть включить органические опоры исключительно для отверстий для винтов в крышке. Для очистки отверстий под винты в крышке можно использовать сверло диаметром 3 мм.
Файлы STL и STEP включены для дальнейшей настройки и ремиксов.
Если вы распечатаете этот чехол, пожалуйста, опубликуйте марку с фотографиями вашего индивидуального чехла. design.
