Корпус PowerShark

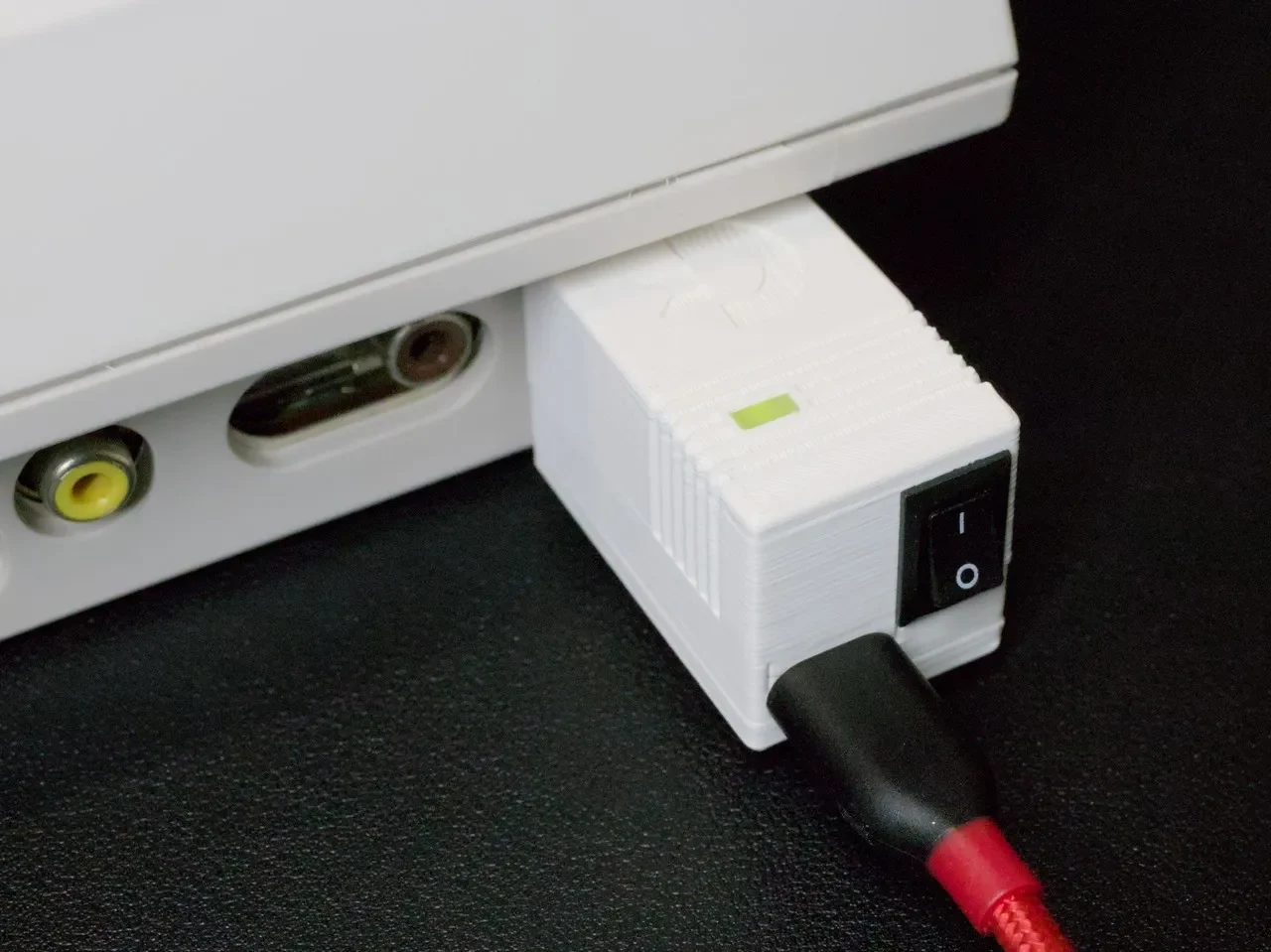

PowerShark — это источник питания USB-C для Amiga 500, 600 и 1200.

К сожалению, он поставляется в «пыльно-сером» корпусе, который не совсем подходит большинству Amiga.

С помощью этой копии кейса вы теперь можете распечатать свой собственный кейс в любом цвете.

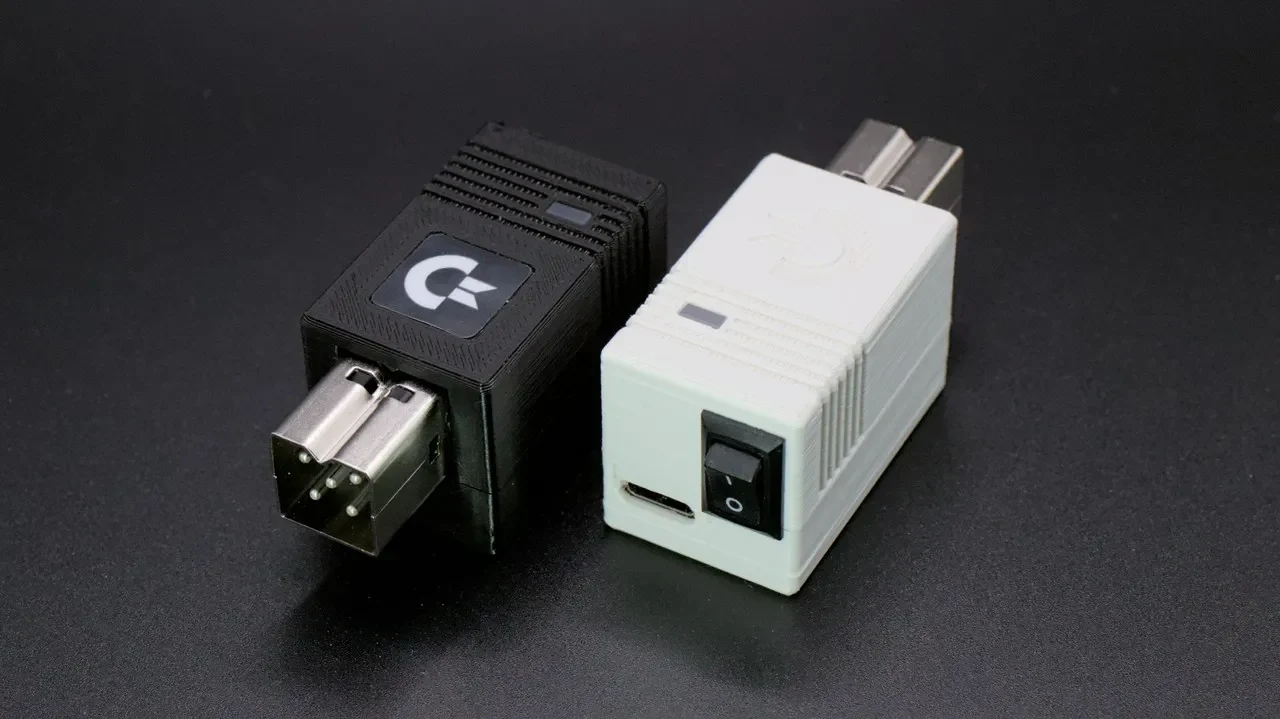

На ваш выбор предлагается три дизайна: простой дизайн: один со знаменитыми «Куриными губами» Commodore, а другой с местом для квадратного значка в стиле Amiga 500.

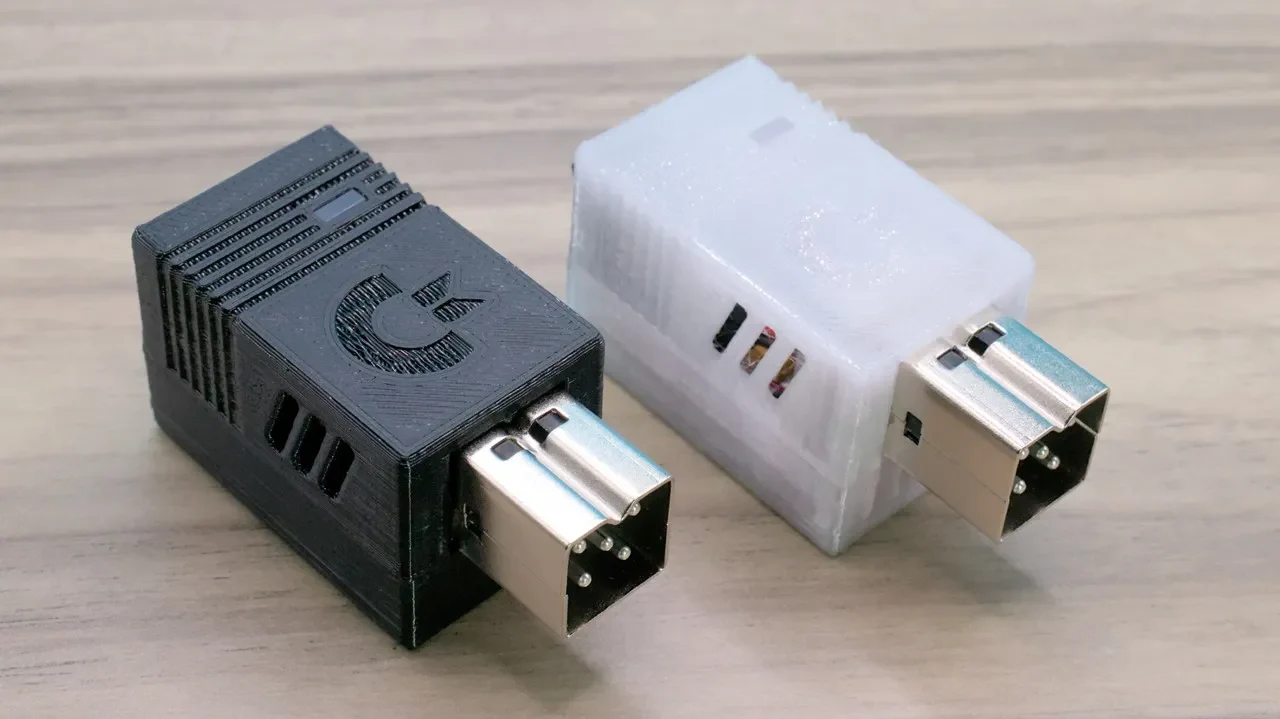

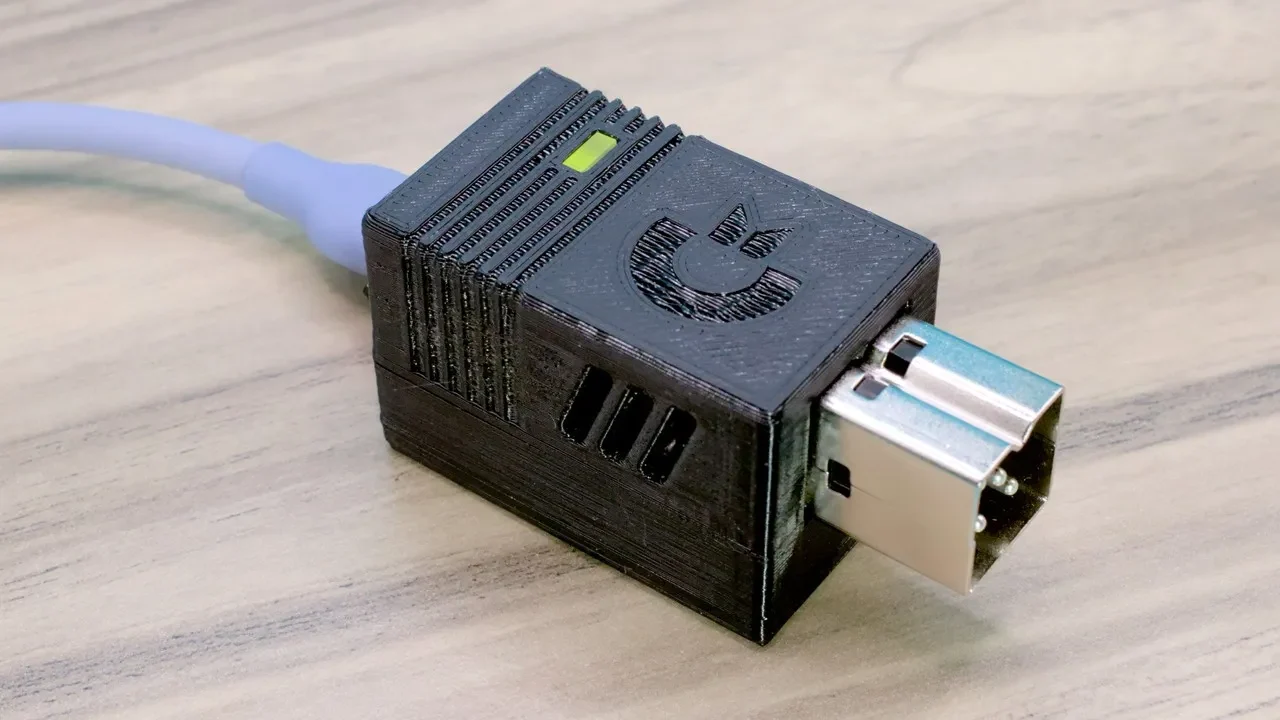

Вы также можете выбрать между полностью закрытым корпусом (как оригинальный) или корпусом с вентиляционными отверстиями. Если вы решили использовать конструкцию с вентиляционными отверстиями, будьте осторожны, чтобы в корпус не попали металлические детали, так как они могут стать причиной короткого замыкания. Если сомневаетесь, используйте закрытую конструкцию! В оригинальном корпусе нет вентиляционных отверстий, поэтому они, похоже, не нужны.

Этот случай был протестирован только с PowerShark Batch 1. Неизвестно, подходит ли он также для партии 2, не защемляя компоненты и не вызывая тепловых проблем.

Печать

Поскольку температура поверхности компонентов внутри корпуса может достигать 70°C и более, рекомендуется использовать материал, способный противостоять этим температурам без деформации, например PETG или ABS.

Обе детали я печатал отдельно с высотой слоя 0,2 мм и соплами 0,4 мм. Я рекомендую не использовать поля или опоры.

Чехол сидит очень плотно! Чтобы получить оптимальный результат, используйте хорошо откалиброванный принтер, хорошую нить и хорошее сопло.

Отказ от ответственности

Вы делаете эту модификацию на свой страх и риск!

Чтобы переместить PowerShark в этот корпус, необходимо открыть оригинальный корпус и извлечь плату. Вы можете повредить PowerShark, если приложите слишком большую силу на любом этапе.

Открытие PowerShark приведет к аннулированию гарантии!

Чтобы избежать повреждения компонентов, примите соответствующие меры предосторожности от электр��статического разряда и наденьте антистатический браслет!

Сборка

Выверните винт в нижней части оригинального корпуса. Сохраните его, так как он будет повторно использован в новом корпусе.

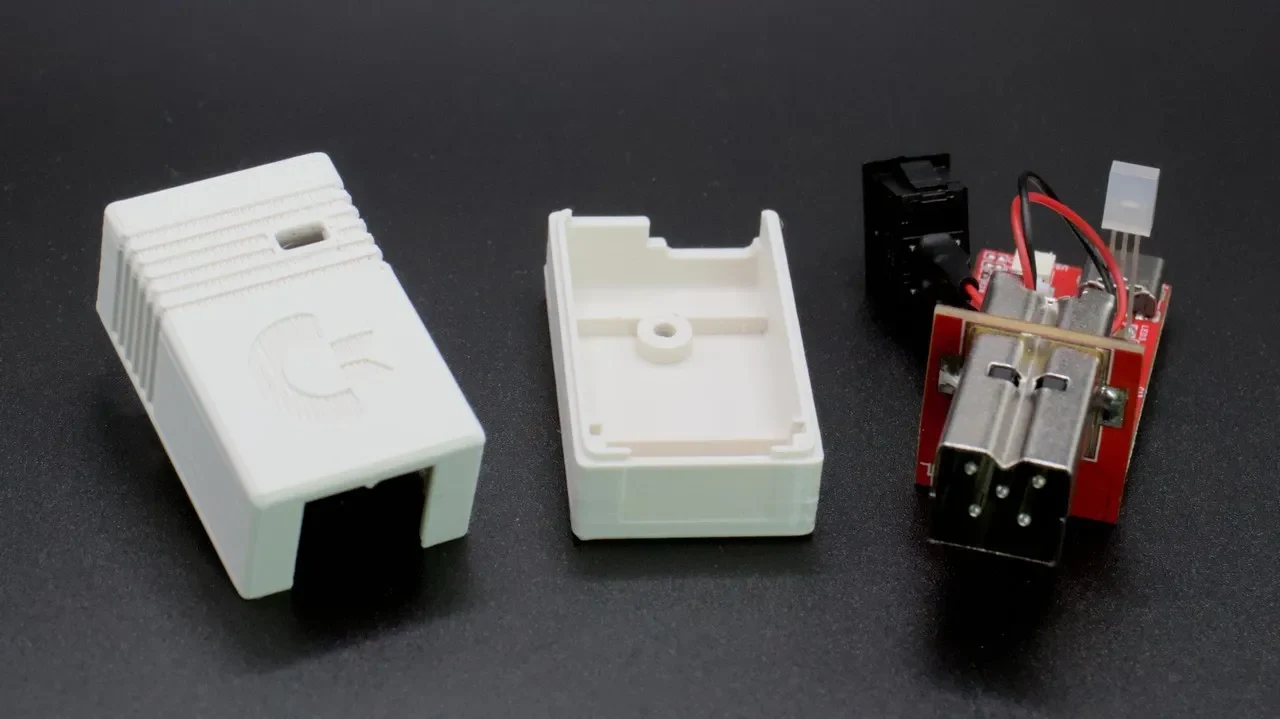

Аккуратно отделите корпуса корпуса и снимите плату и выключатель питания внутри. Оригинальный корпус сидит очень плотно, но не применяйте силу, чтобы снять плату, так как она может сломаться!

Теперь вставьте плату в новый корпус. Посадка также очень плотная, так что будьте осторожны. Закрывая печатный корпус, убедитесь, что светодиод и выключатель питания расположены правильно (и переключатель находится в правильном направлении). Также убедитесь, что кабель переключателя не пережат.

Еще раз: не применяйте силу! Если корпус с печатью слишком плотный, используйте режущий нож, чтобы немного расширить корпус, откалибруйте принтер или используйте более качественную нить.

Используйте винт оригинального футляра, чтобы закрыть напечатанный футляр.

Лицензия

Модель опубликована под лицензией CC BY-NC-SA. Это означает, что коммерческое использование запрещено, но вам разрешено печатать детали для кого-то другого, если вы взимаете плату только за нить и доставку по себестоимости.

Журнал изменений

Версия 3:

Дополнительные вентиляционные отверстия в нижней части корпуса

Версия 2:

Несколько мелких исправлений по отзывам
Теперь опционально: вентиляционные отверстия
Отмечено, что следует использовать PETG или ABS.

Версия 1:

Чехол с дополнительным логотипом Commodore или местом для значка
