Чехол Octoshield для Raspberry Pi 4 для Prusa Mk3
Я использую Octoprint (https://octoprint.org/) для управления своим 3D-принтером и наткнулся на действительно хороший плагин под названием «OctoPrint-Enclosure» (https://plugins.octoprint.org/plugins/enclosure/).
Я нашел функциональность этого плагина полезной, поскольку сам использую Enclosure для своего принтера.
Тот же человек, который написал этот плагин, vitormhenrique, опубликовал запись (https://www.thingiverse.com/thing:2245493), в которой поделился настройкой своего оборудования.
В этот момент меня очень напугало количество кабелей, роящихся повсюду, поскольку я сам стараюсь поддерживать свое «рабочее место» как можно более аккуратным.
Итак, я начал осматриваться, пытаясь найти комплексное решение для моего корпуса. Здесь я нашел на hackaday замечательный проект под названием «Octoshield» (https://hackaday.io/project/172223-octoshield). По сути, это HAT, перенаправляющий GPIO Raspberry Pi и имеющий уже собранные все электронные компоненты (удобно). Итак, вам просто нужно подключить датчик, переключатель, светодиоды и другие вентиляторы к Raspberry Pi и установить плагин, чтобы все работало (круто).
Единственная проблема заключается в том, что вам нужно собрать его самостоятельно, и поскольку я не умею паять мелочи, я решил «передать субподряд» производство HAT компании, упомянутой в ссылке на видео на Youtube проекта Hackaday. Этот проект был реализован компанией GoodWin, за что я должен отдать должное (хорошая работа).
Вкратце, ШЛЯПА «Октошильд» позволяет:
Подключите датчик температуры
Подключите вентилятор 5 В, чтобы охладить Raspberry Pi.
Подключите вентилятор 12 В к вашему корпусу.
Добавить вход (переключатель или датчик)
Подключите светодиодные ленты RGB
Подключите светодиодные ленты Neopixel
Управление реле
Подключите Raspberry Pi к источнику питания 12 В вместо USB C 5 В. Чтобы избежать короткого замыкания, вам необходимо купить печатную плату (или печатную плату), которая, честно говоря, дешевая (я думаю, вы получите 5 штук за 40 долларов). Тогда у вас есть возможность л��бо сварить все компоненты самостоятельно, то есть вам придется закупать все детали самостоятельно, либо попросить компанию, производящую печатные платы, сделать это за вас (да!). Они достанут вам компоненты и смонтируют их. Это обойдется вам дополнительно в 40$. В противном случае, я думаю, вы можете получить все компоненты за 10 долларов.
Я прилагаю список компонентов HAT, другую необходимую информацию для создания HAT и подробную информацию о корзине покупок, которую я использовал. Команда дружная, и они помогут вам легко ее построить. Я должен признать, что мой интерес к электронике не так уж глубок, но вам не нужно много знать, чтобы заказать полностью собранную печатную плату.

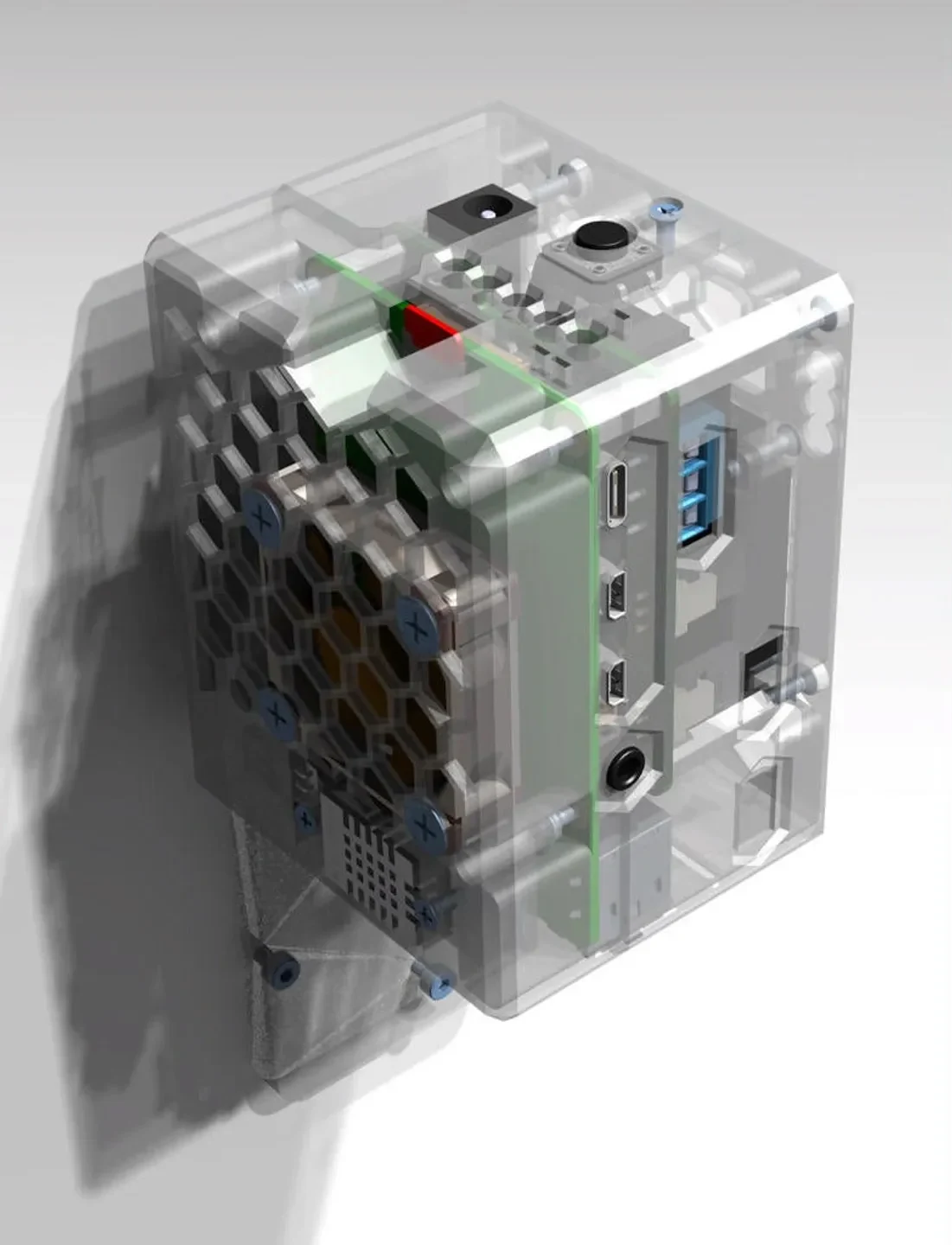

Как только я получил свои «Octoshields» (я заказываю несколько полностью собранных) и после различных тестов, чтобы убедиться, что все компоненты работают с плагином «OctoPrint-Enclosure», я начал разрабатывать корпус для компоне��та Raspberry Pi + Octoshield + All. Как уже упоминалось, раньше я хотел, чтобы все функции корпуса были включены в коробку, чтобы было что-то компактное и аккуратное (плохие кабели, плохие).
Для этого проекта мои требования были следующими (в соответствии с возможностями Octoshield):

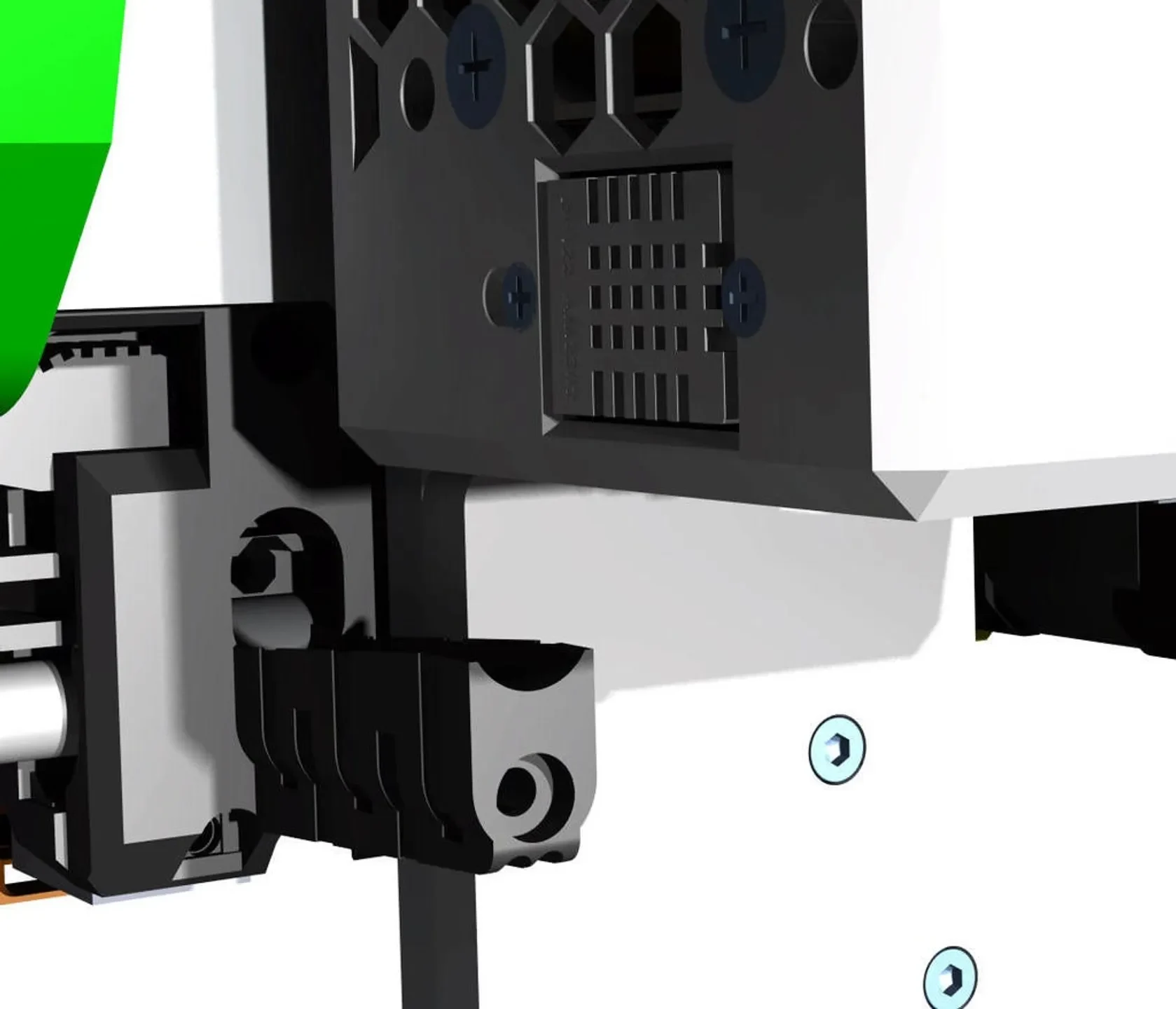

Имейте датчик температуры + влажности для мониторинга окружающей среды в моем шкафу.
Уметь управлять блоком питания принтера через реле (вкл./выкл.)).
Управляйте подачей воздуха в шкафу (вентиляторы).
Охладите Raspberry Pi4 (необходимо сделать, если он перегрелся).
Подключите Raspberry Pi Cam.
Подключите веб-камеру.
Подключите экран DSI.
Включите Raspberry Pi.

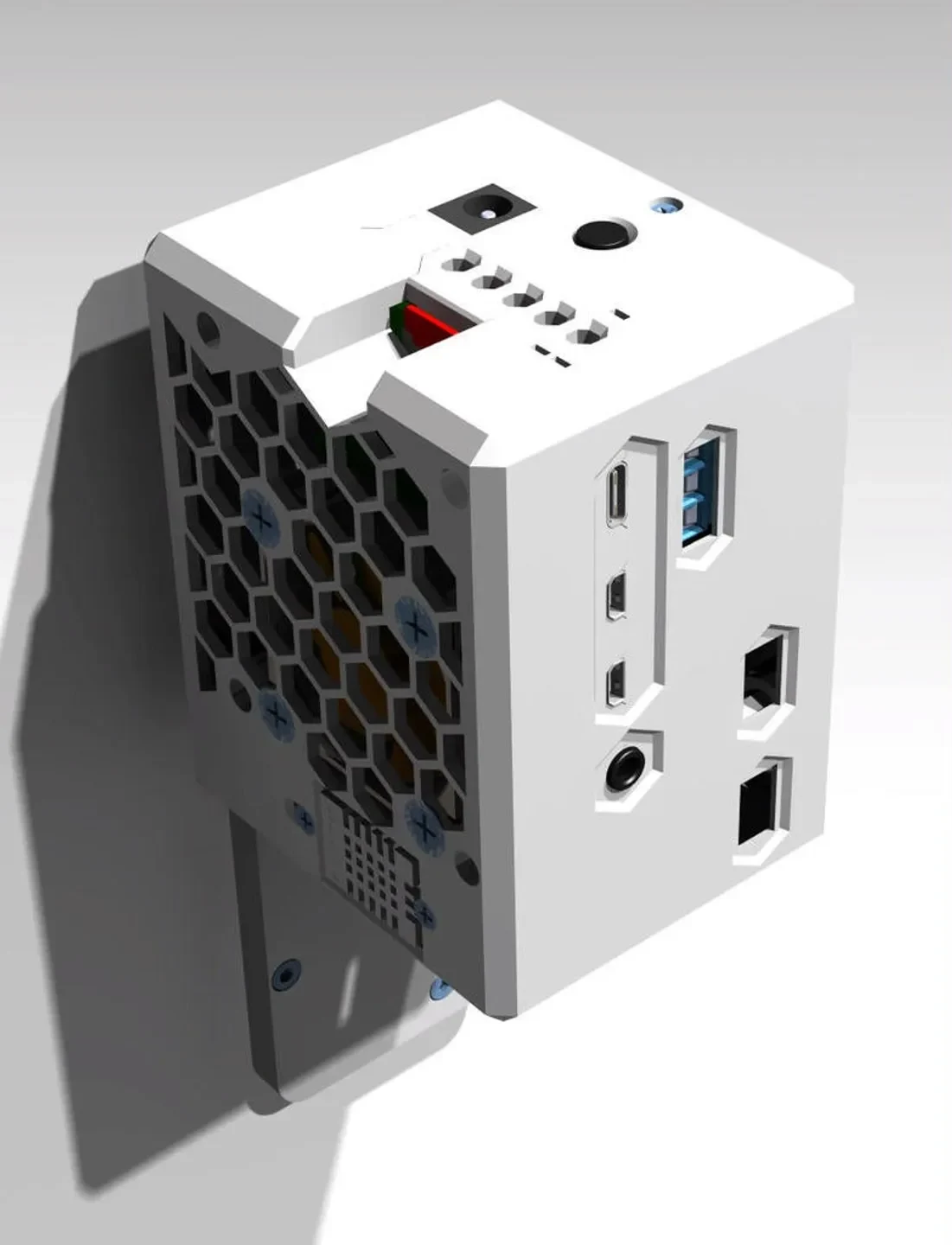

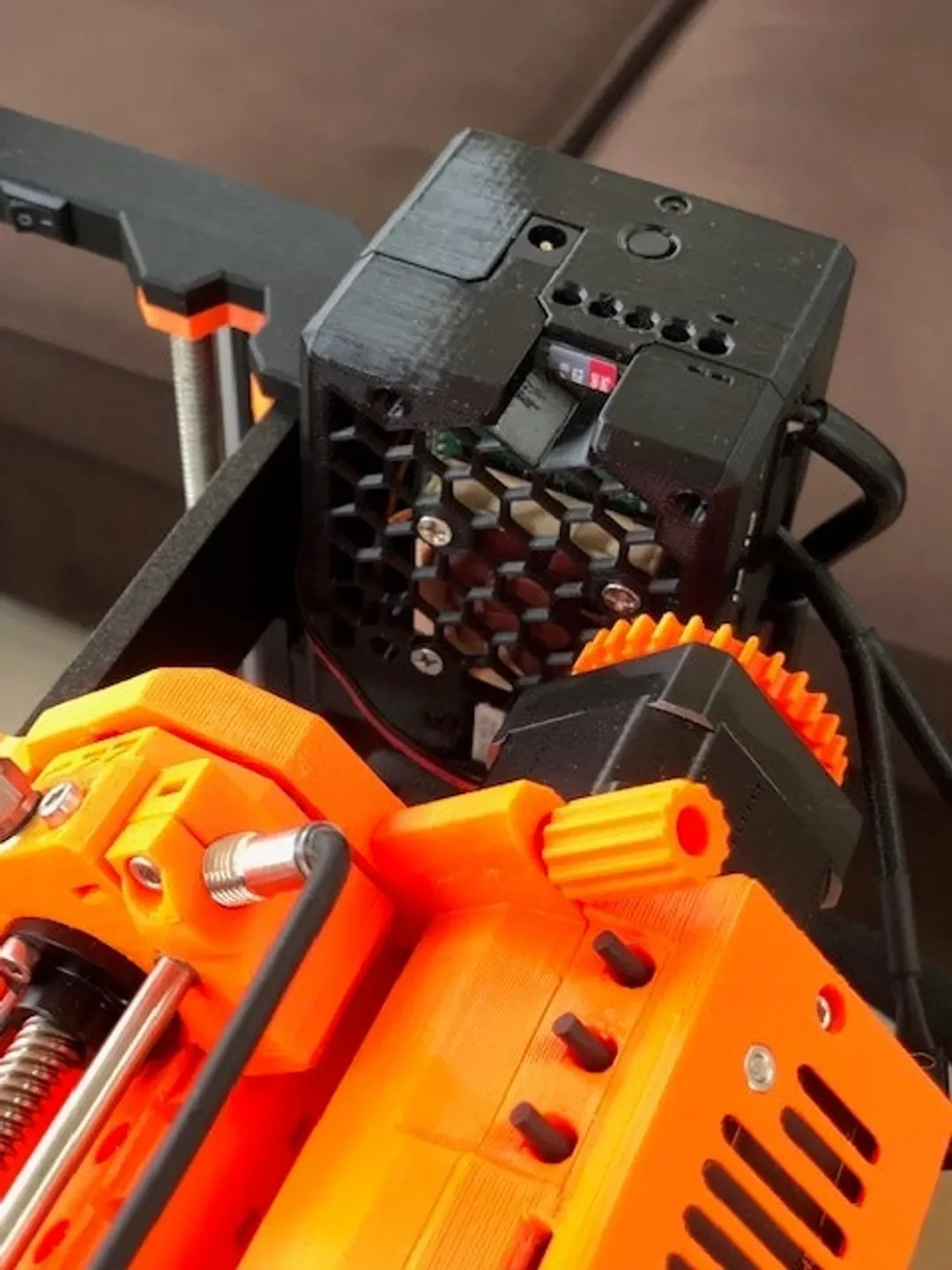

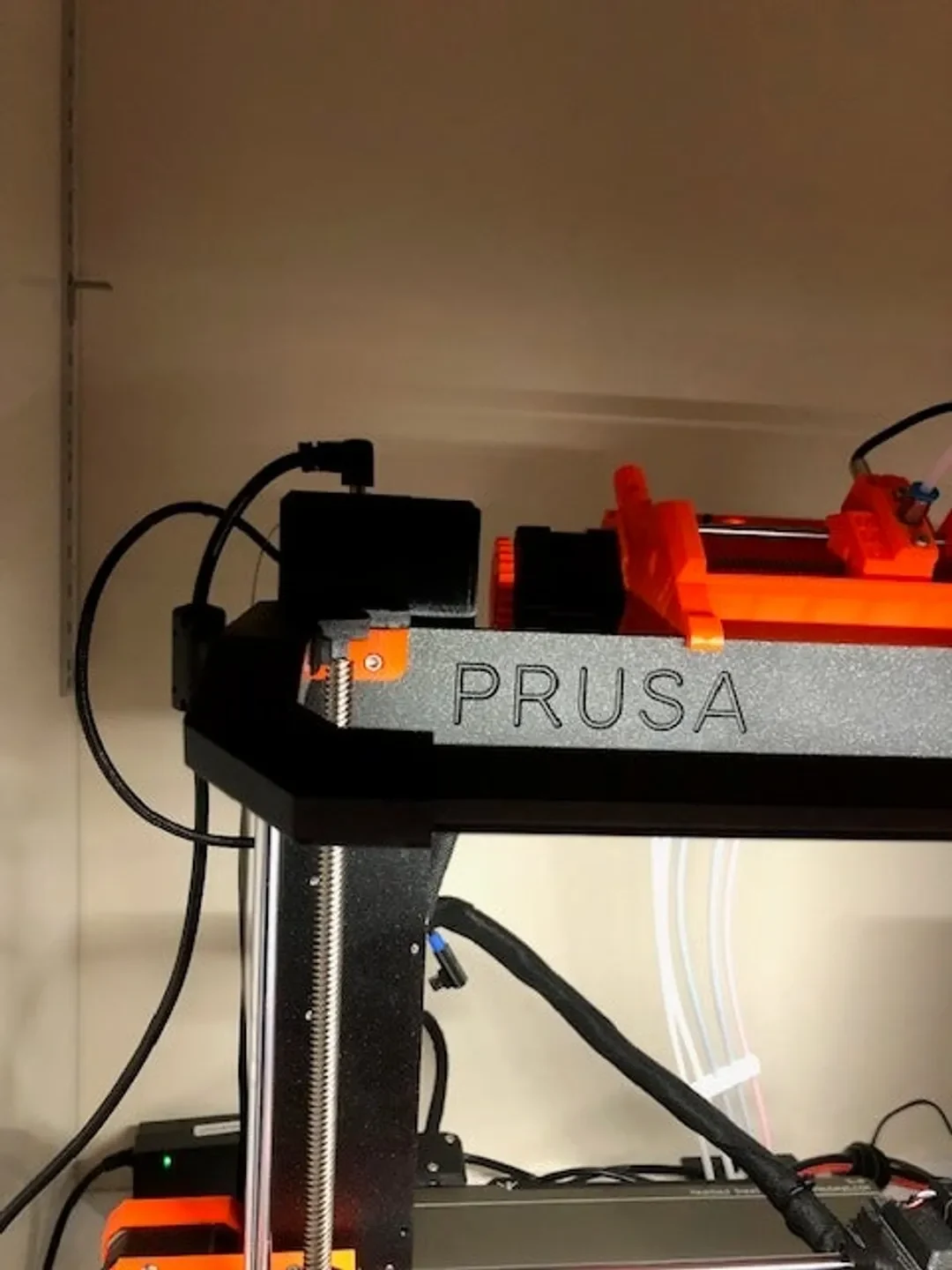

Прикрепите его к раме моего принтера. Я спроектировал корпус максимально компактным, чтобы в него поместились все компоненты и имелись отверстия для всех кабелей.
Инструкция по монтажу приведена ниже.
Настройки печати
Плоты:
Нет
Поддерживает:
Нет
Разрешение:
0,2
Заполнение:
20
Нить: Любой PETG или PLA.
Примечания:
Инструкция по монтажу:
Отломите опоры корпуса B для внутреннего канала вентилятора и отверстий.

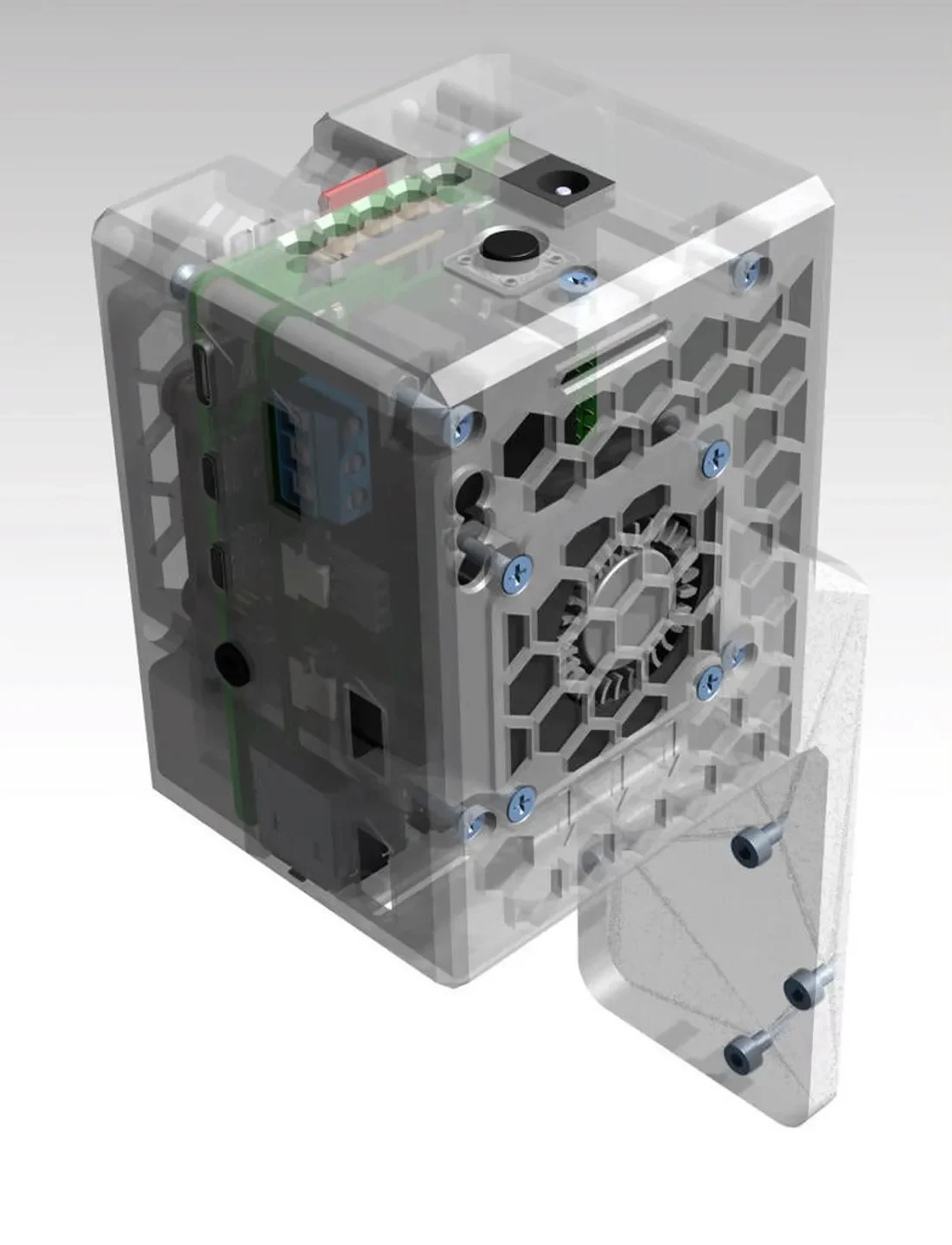

Закрепите осевой вентилятор 5 В (3) с помощью 4 винтов M4 M5 (18) на корпусе A, обратите внимание.
