Корпус Raspberry Pi для настольного ПК в стиле ретро V2
Спасибо, что ознакомились с моей работой. Если вам нравится то, что я делаю, пожалуйста, поставьте лайк и подумайте о том, чтобы купить мне кофе!
Те, кто живет в Австралии и у кого нет доступа к 3D-принтеру, могут заказать у меня полный набор деталей, напечатанных на 3D-принте��е, здесь.

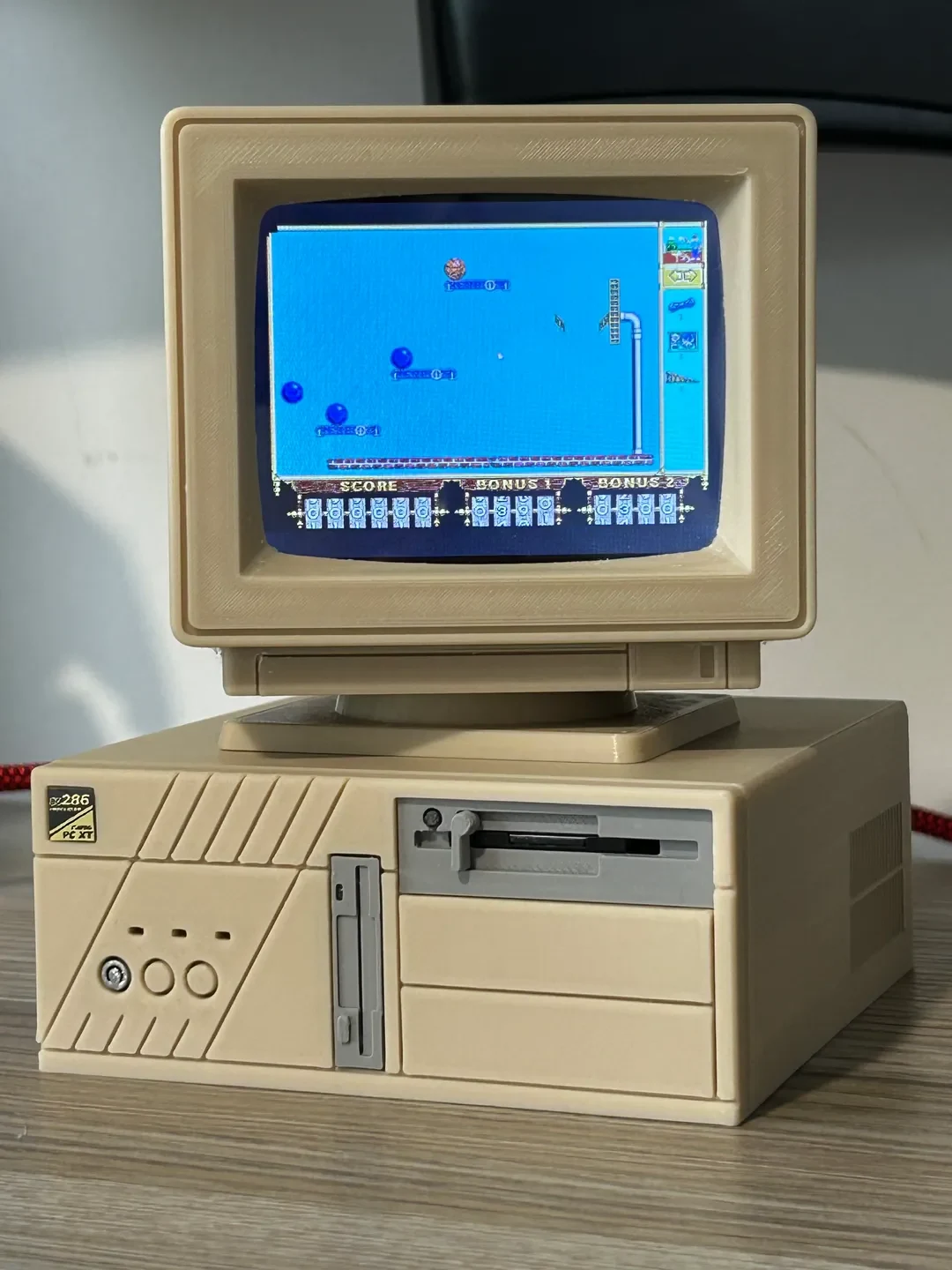

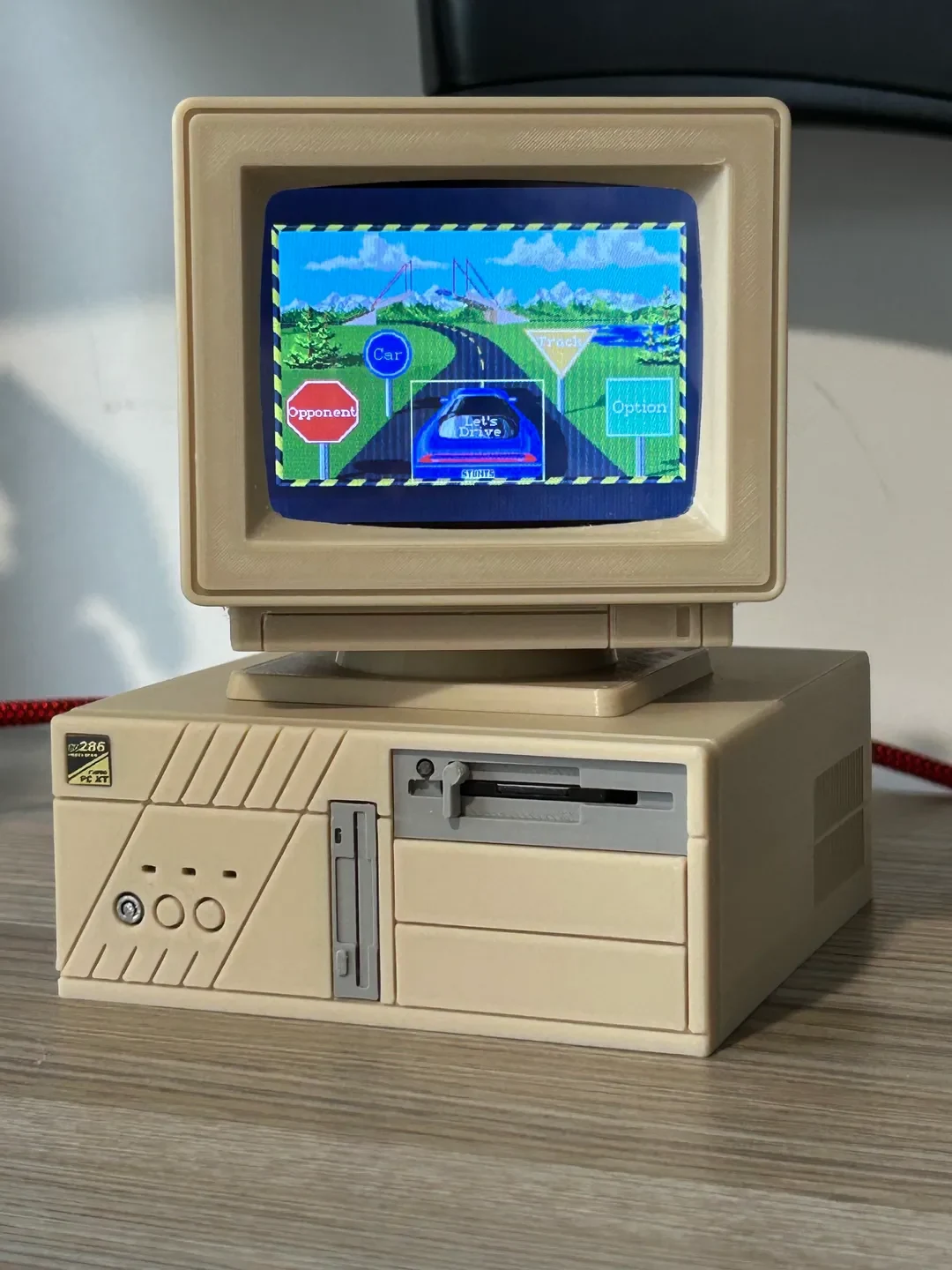

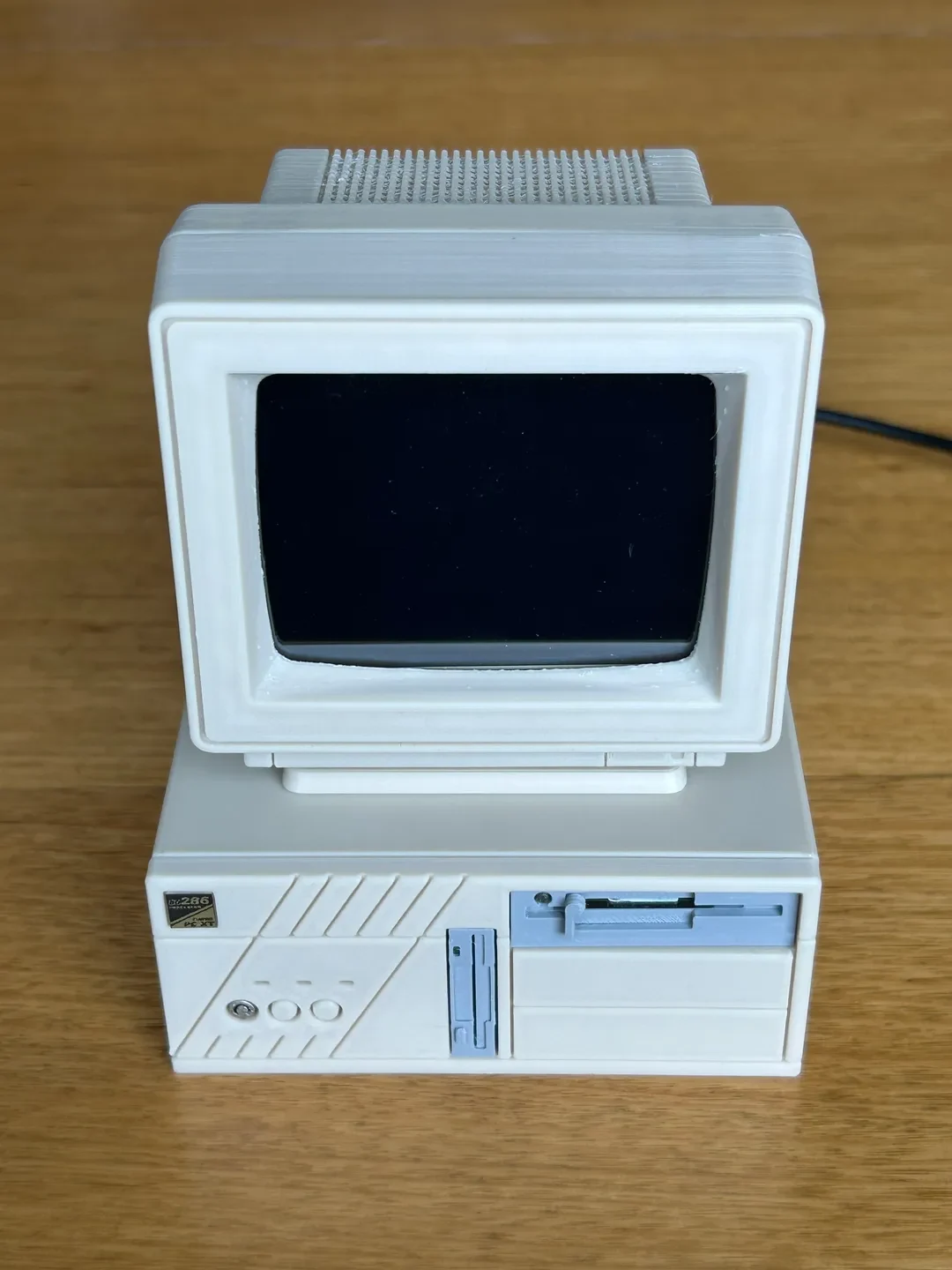

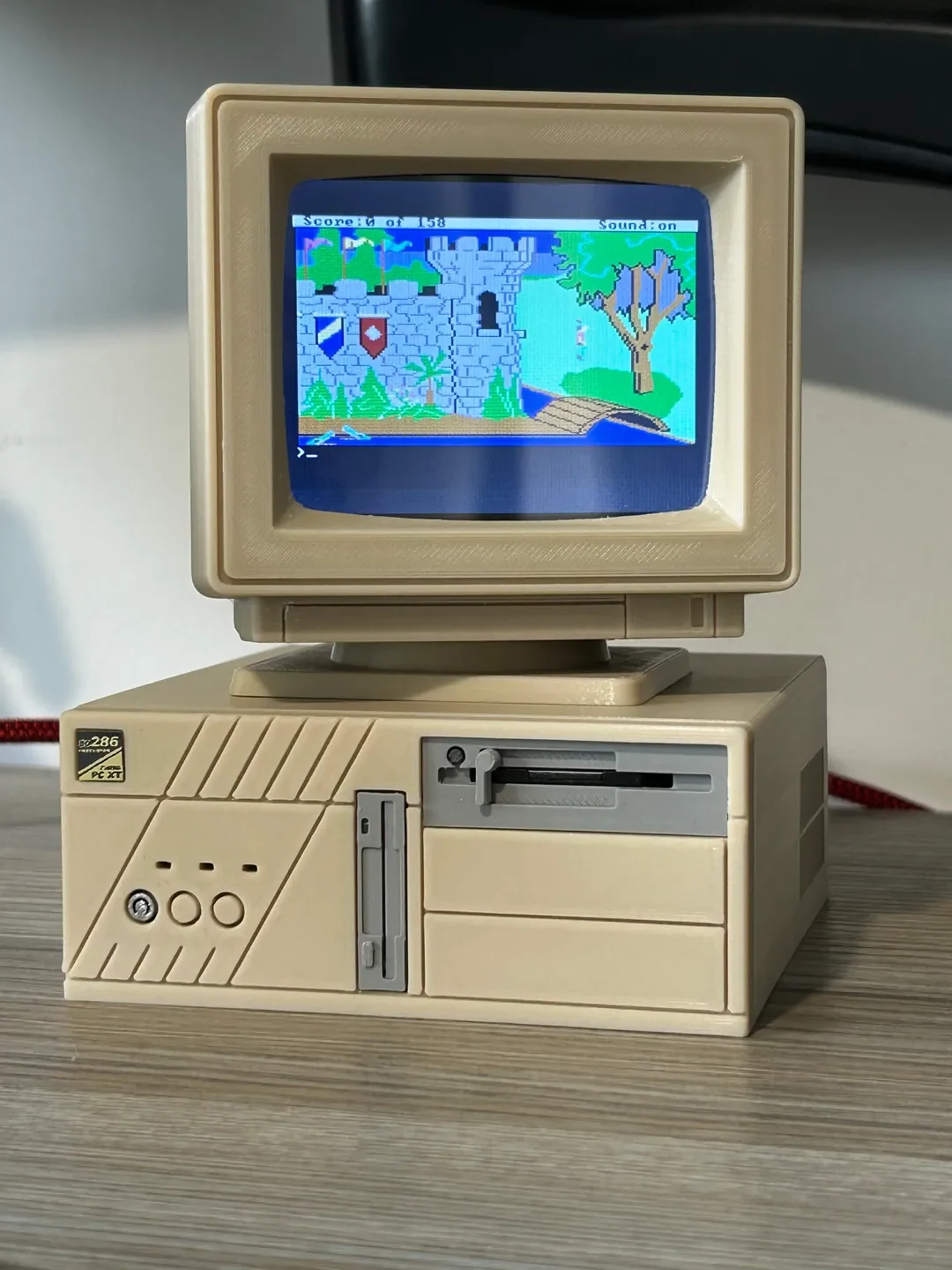

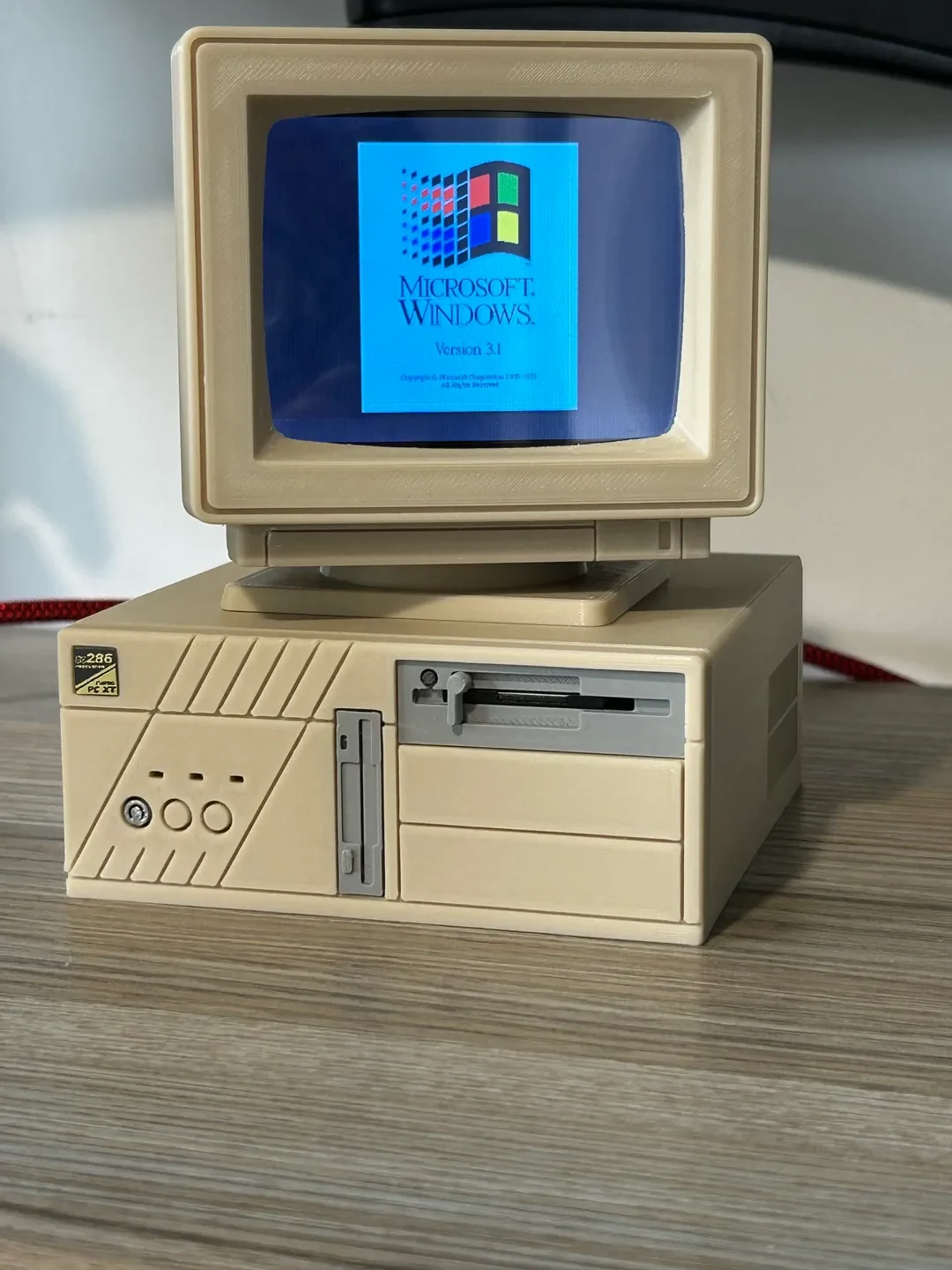

Корпус в стиле ретро для настольного ПК, основанный на старом ПК 286, на котором я вырос. Разработан для Raspberry Pi с 3,5-дюймовым ЖК-дисплеем HDMI MPI3508. V2 имеет следующие улучшения по сравнению с оригиналом:

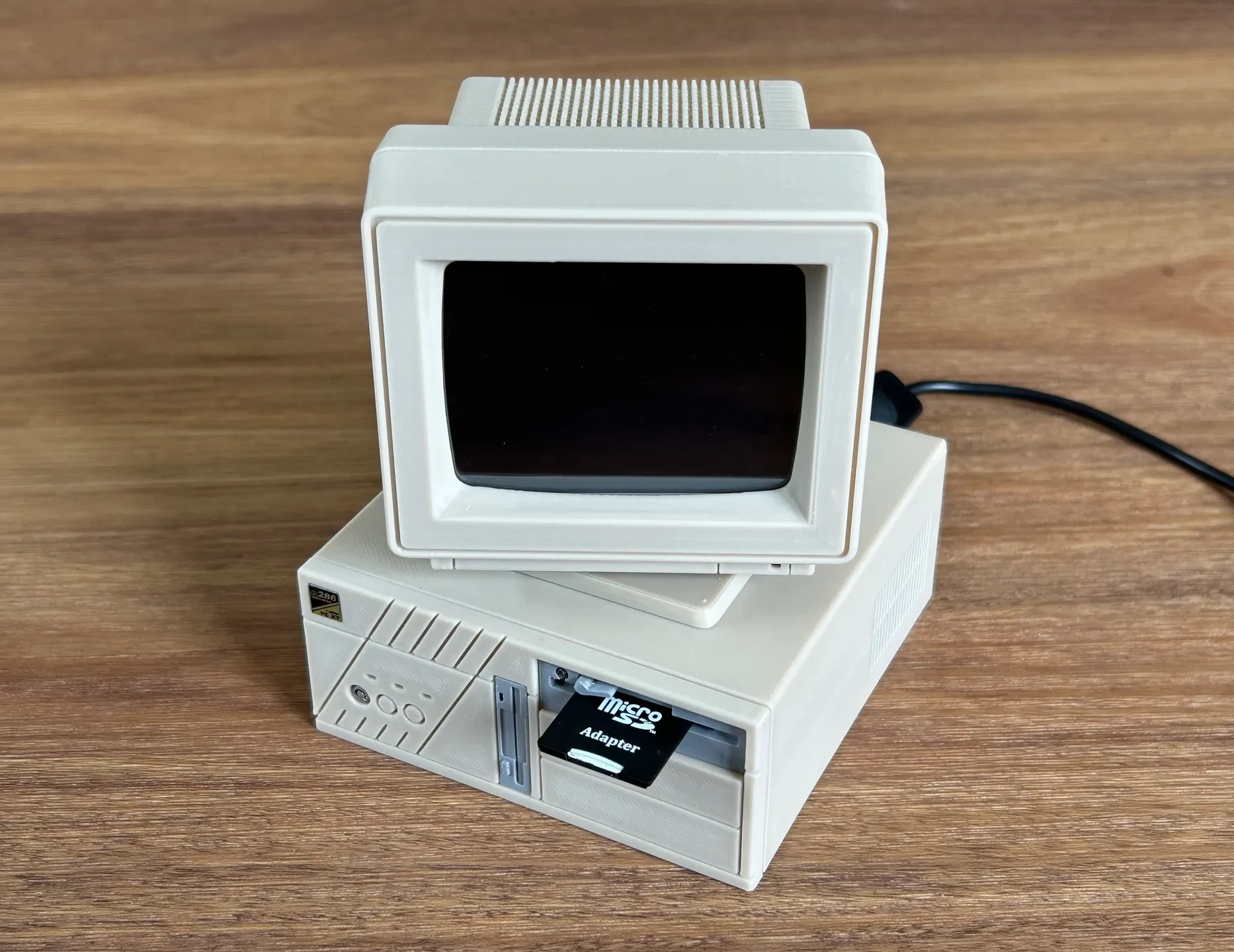

Устройство считывания загрузочных SD-карт размещено в флоппи-дисководе 5,25 дюйма, который подключается к устройству считывания карт Micro SD Pi.
Крепления для двух вентиляторов диаметром 25 мм в основании настольного компьютера.

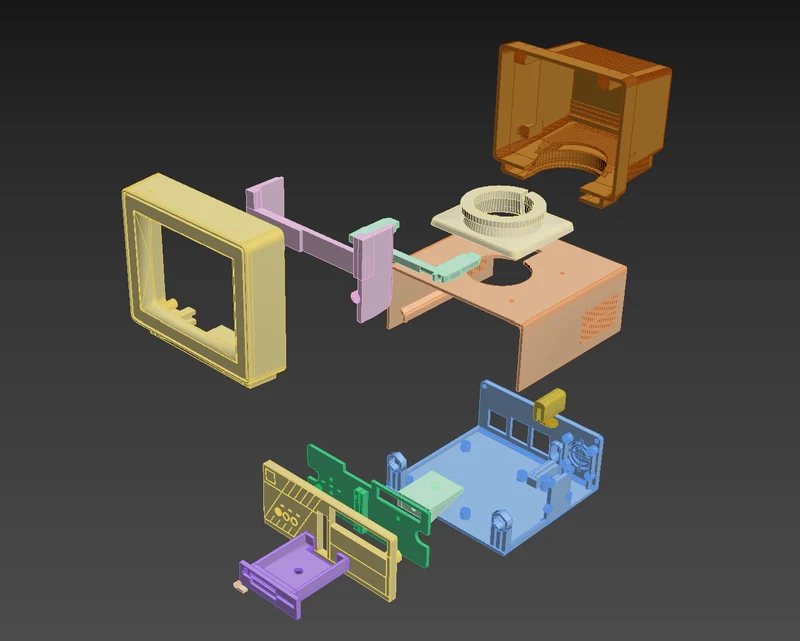

Улучшенный дизайн передней панели, упрощающий многоцветную печать. Панель теперь также можно снять без необходимости разбирать остальную часть рабочего стола, что упрощает доступ к Pi.
Крепление дисплея позволяет упростить выравнивание 3,5-дюймового дисплея внутри корпуса монитора при закрытии.

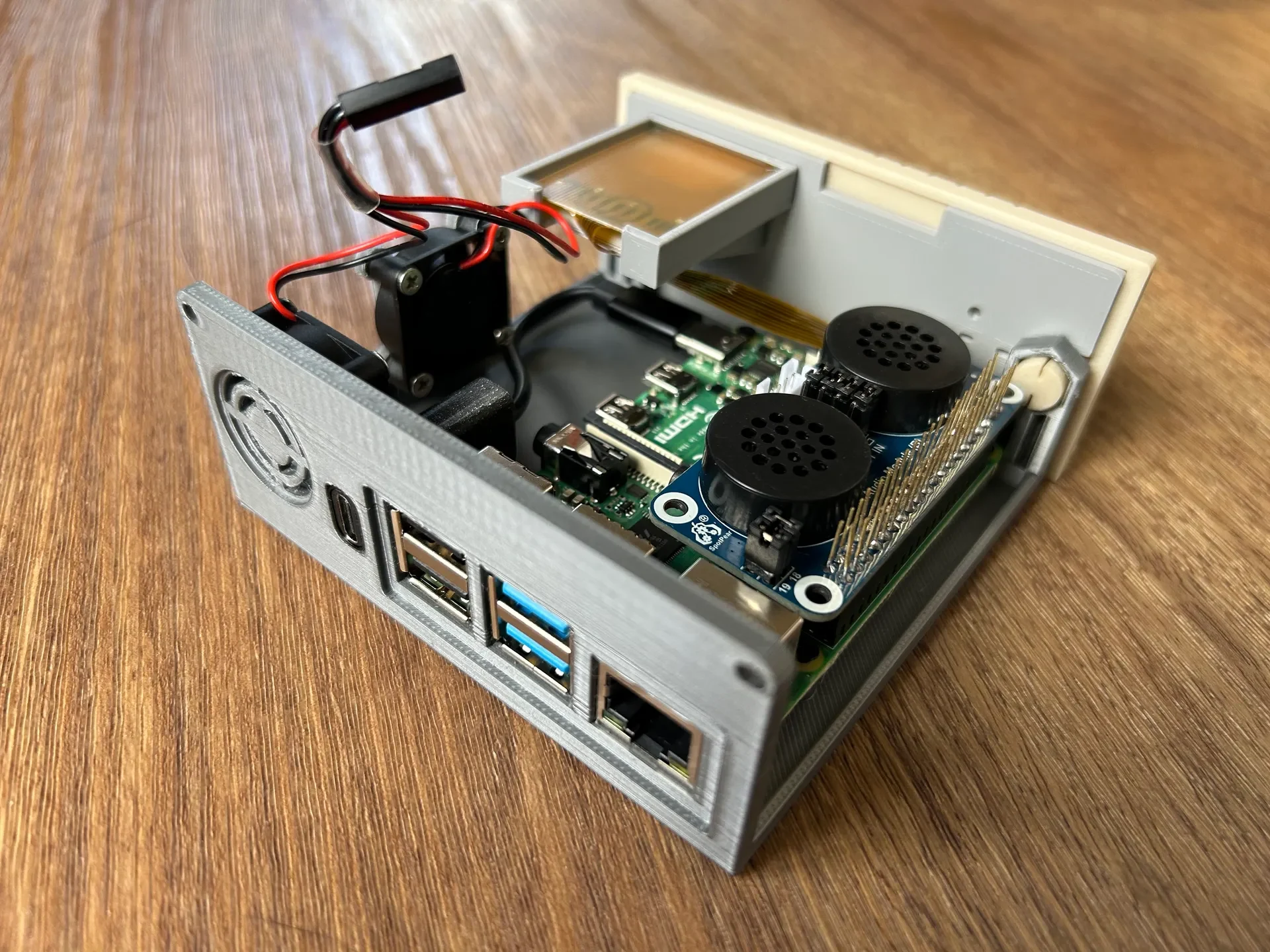

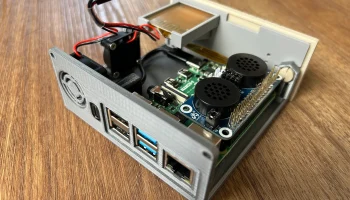

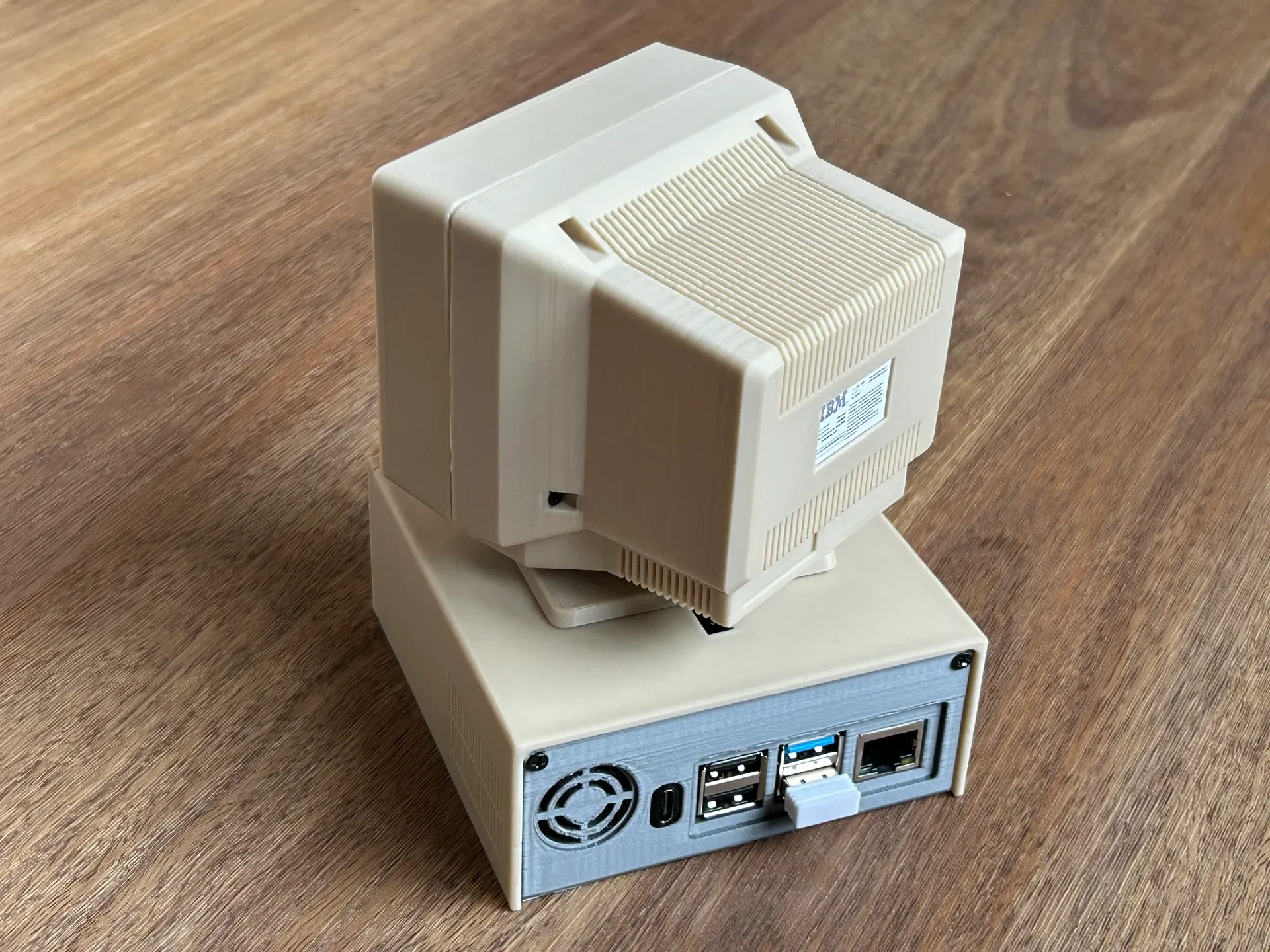

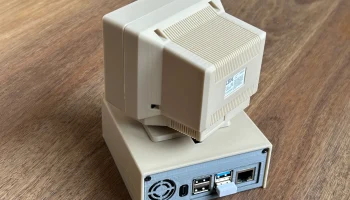

Задний USB-порт ввода-вывода, позволяющий подключать кабель питания как к реальному ПК, а не напрямую к Pi.
Хотя в этой версии больше функций, это более сложная конструкция по сравнению с V1. Если вы предпочитаете более простой вариант или вам не требуется устройство чтения SD-карт в дисководе, я бы рекомендовал проверить оригинал, поскольку внешне он очень похож и требует меньше дополнительных деталей. В качестве альтернативы вы также можете собрать его без кабеля для чтения SD-карт или вентиляторов.
Обратите внимание, что версия Pi Zero 2W имеет уникальные детали рабочего стола, которые не являются взаимозаменяемыми с другими вариантами. Это связано с тем, что для положения слота Pi Zero Micro SD требуется другой удлинительный кабель SD (другой кабель недостаточно длинный, чтобы Pi Zero мог добраться до отсека для накопителя).
Помимо печати вам понадобится:
Raspberry Pi (я использовал 4B, но вам следует распечатать детали, соответствующие вашему Pi)
Адаптер Pi Zero 2W на 3B (например, этот) — требуется для Pi Zero для добавления задних портов ввода-вывода.
3,5-дюймовый ЖК-дисплей HDMI MPI3508 (например, этот)
Гибкий удлинительный кабель Micro SD на SD-карту:
Для Pi 5/4B/3B/2B — часть привода считывателя была специально разработана так, чтобы соответствовать той, что указана в ссылке, поскольку другие, которые я пробовал, были слишком б��льшими на стороне micro-SD и не помещались в основание настольного компьютера. Правильная ориентация устройства чтения SD — SD-карта должна быть вставлена этикеткой вверх.
Для Pi Zero 2W — вариант TF-SD 15см. Вам нужно будет снять пластиковый корпус с помощью ножа или инструмента, чтобы установить устройство чтения в отсек для накопителя. Этот кабель также можно использовать для других сбор��к Pi, но вам нужно будет распечатать версии деталей настольного компьютера Pi Zero 2W.
Плоский гибкий кабель HDMI длиной 15 см (например, этот):
Пи 5/4Б — Варианты D2 + A2.
Пи 3Б — Варианты А2+А2.
Pi Zero 2W — варианты C2+A2.
1 удлинительный кабель USB-C длиной 0,1 м (например, этот), позволяющий питать Pi от задней панели ввода-вывода. ПРИМЕЧАНИЕ. Pi 5 не будет работать с обычными удлинительными кабелями USB, и ему потребуется использовать кабель с поддержкой USB PD (например, этот).
1 установочный штифт M1,5x8 (например, этот) для защелки привода SD-карты.

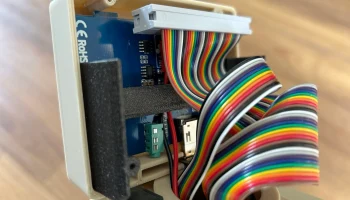

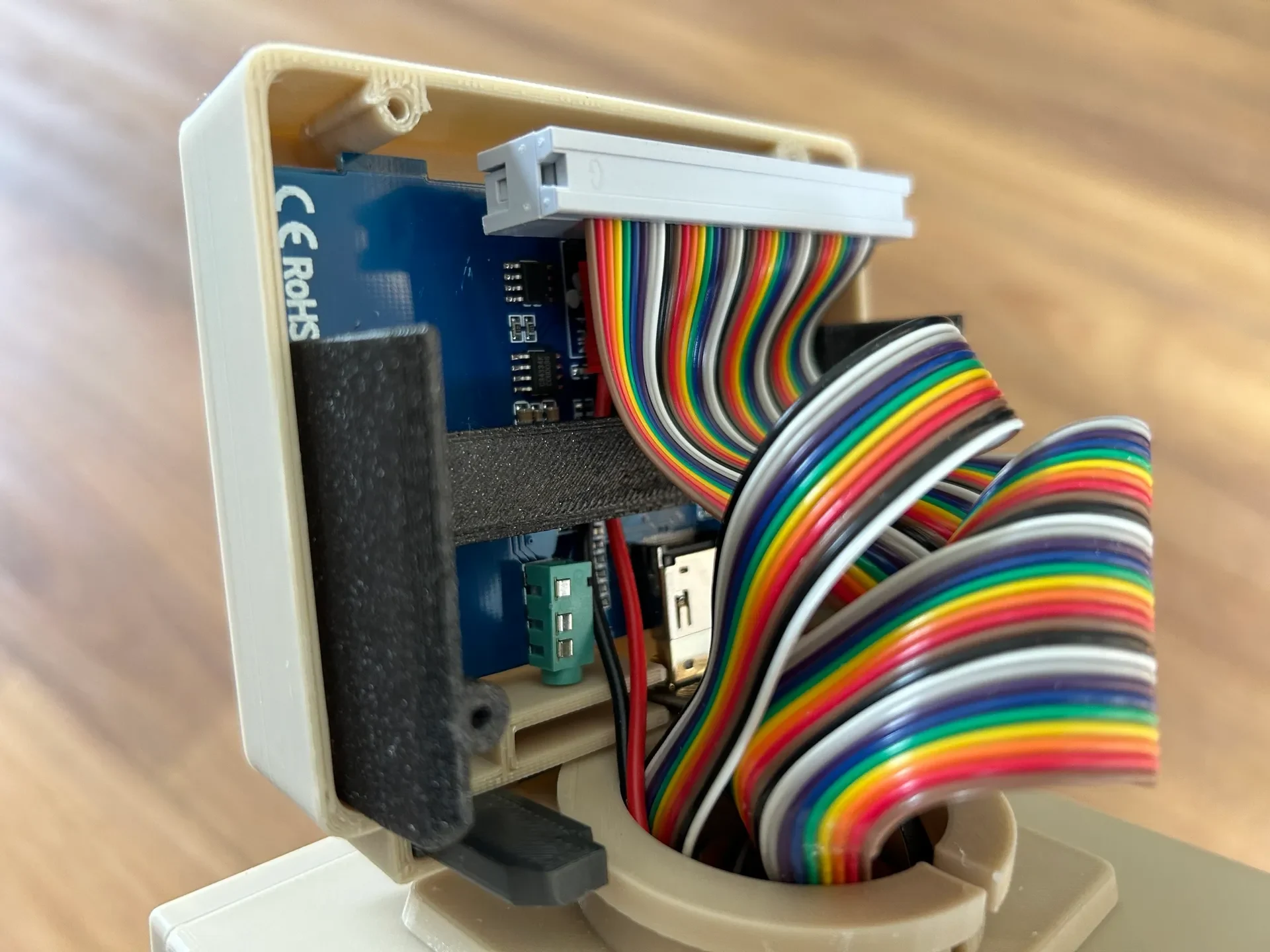

40-контактный удлинительный кабель GPIO (например, этот). При сборке постарайтесь сохранить как можно большую провисание монитора, чтобы на рабочем столе оставалось место для других кабелей.
1 винт M2,5x8 для крепления скобы порта USB-C к основанию настольного компьютера.
4 винта M2,5x5 для крепления Pi к основанию настольного компьютера.
4 винта M2,5x5 для крепления корпуса настольного компьютера к основанию монитора.
1 винт M2,5x5 для крепления скобы привода SD к задней части передней панели.
2 винта M2,5x8 для крепления настольного корпуса к основанию настольного компьютера.
2 винта M2,5x8 для крепления кронштейна дисплея к передней панели монитора.
4 винта M2,5x8 для монитора.
Необязательно:
Плата расширения динамика Pi (например, эта).
Двойные 25-мм вентиляторы, подключенные к контактам 5 В ЖК-дисплея (например, этот). Мне также понадобился 2-контактный удлинитель JST.
8 винтов M2,5x10 для крепления вентиляторов к основанию рабочего стола.
Все части, кроме FO
