Корпус для Raspberry Pi Zero 2 W с PiSugar2

Это случай для Raspberry Pi Zero 2 W и PiSugar 2

(Pisugar — это ИБП для Pi Zero: https://www.pisugar.com/).

В этом корпусе требуются 4 винта M2,5 x 12 мм длиной, чтобы прикрепить Pisugar к Pi Zero через нижнюю часть корпуса. Pisugar использует пружинные контакты для контакто�� GPIO, поэтому требует принудительного зажима и включает в себя резьбовые вставки в отверстиях, соответствующих Pi Zero.

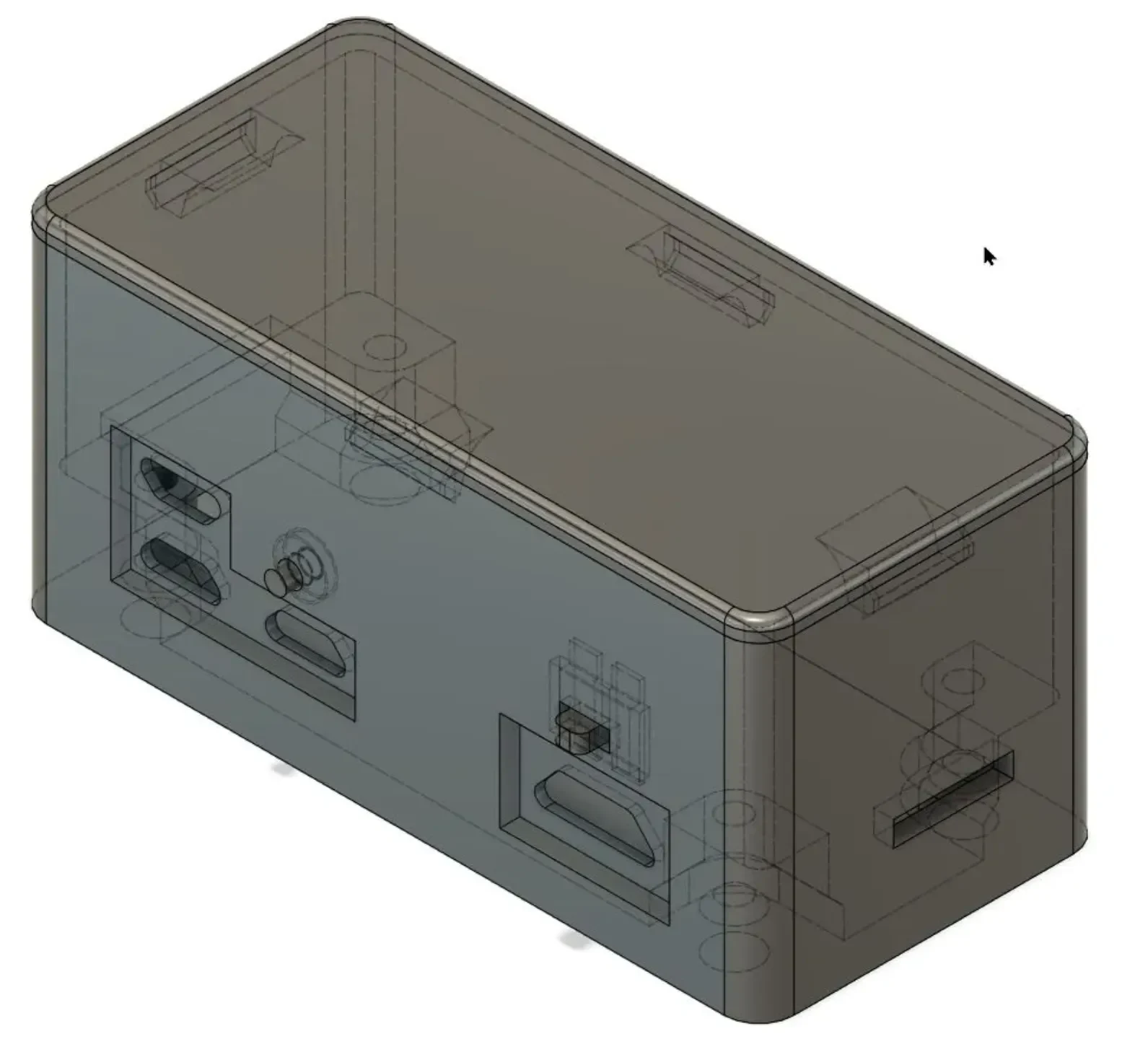

Он имеет отверстия для портов микро-USB Pi Zero, USB-порта для зарядки PiSugar, порта микро-HDMI, кабеля камеры и карты памяти micro SD. В комплект поставки входят ползунок и кнопка для включения/выключения PiSugar, а также программируемая пользователем кнопка.

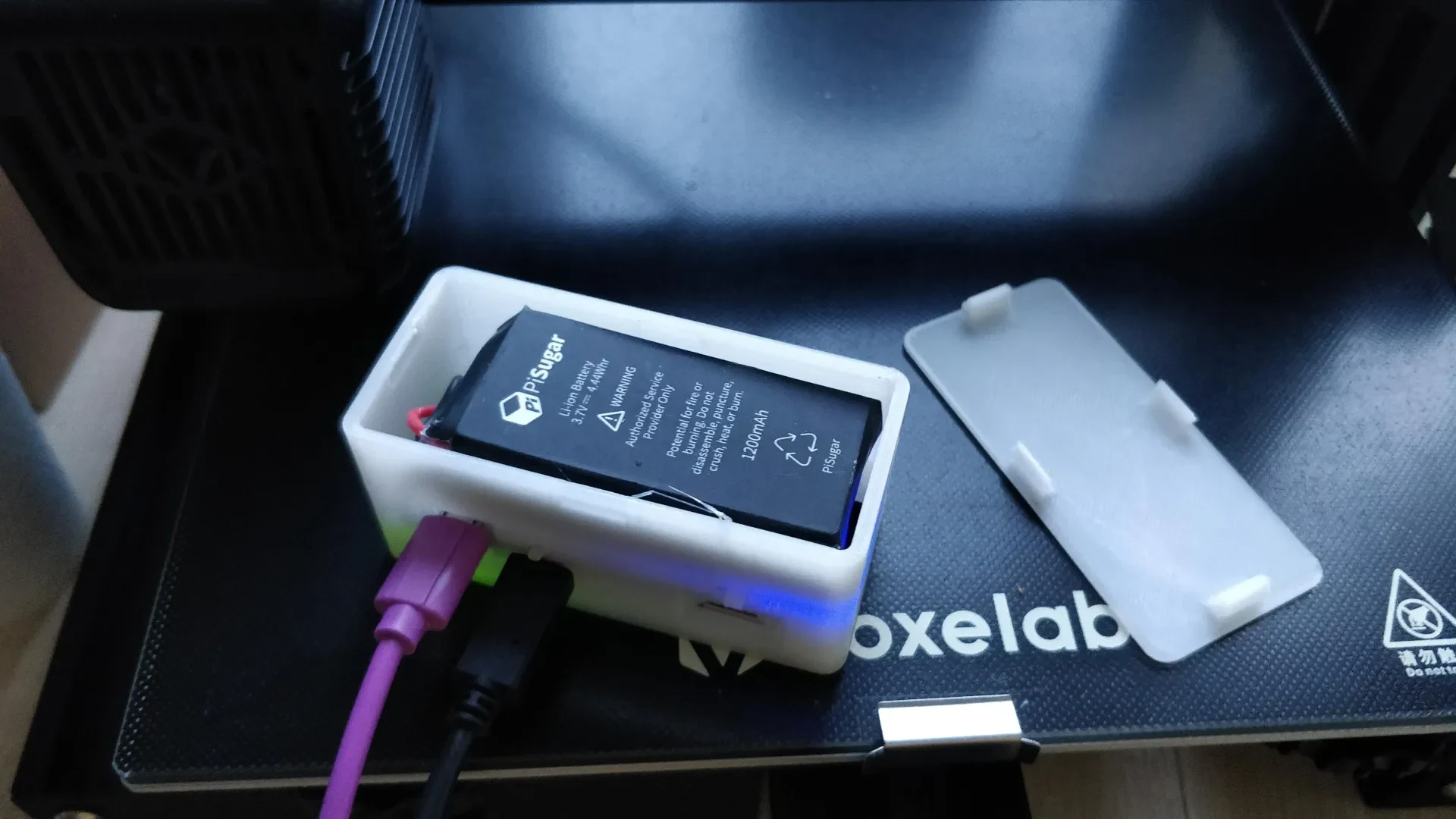

Он печатает без подставок на моем Voxelab Aquila C2.

Я обнаружил, что Cura рассматривала внутренний угол простых раззенкованных отверстий как внутреннюю поверхность и пыталась напечатать его до остальной части выступа, к которому он будет прикреплен, то есть на открытом пространстве. Выемки для винтов в этом случае утоплены, и я обнаружил, что это нормально работает и с винтами с полукруглой головкой.

Я попробовал случай, на который есть ссылки в pisugar, но его сложнее распечатать (требуется поддержка, а детали слайдера включения / выключения очень маленькие и ��ависают).

Одна из проблем с этим корпусом на данный момент заключается в том, что вы не можете добраться до контактов GPIO после сборки. Если кто-то захочет, я могу сделать версию с отверстиями для контактов GPIO.

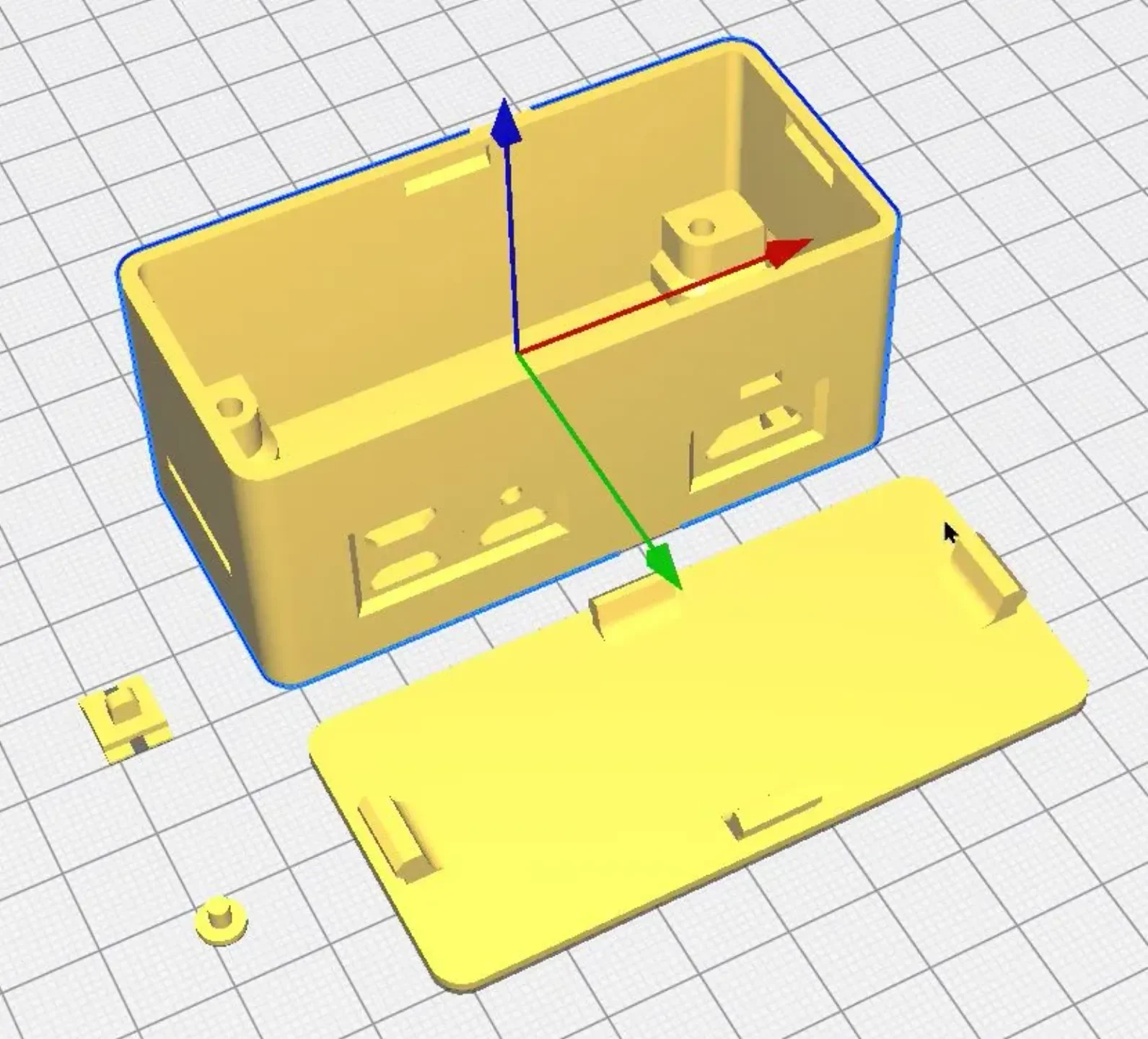

Эти файлы STL экспортируются непосредственно из модели, поэтому перед нарезкой вам нужно будет повернуть крышку, ползунок переключателя и кнопку.

Это моя первая модель, оставьте пожалуйст�� отзыв.

Изменить: длина кнопки увеличена, а база уменьшена.
