M!N!MAL 0 - Корпус Raspberry Pi Zero 2
Дизайн

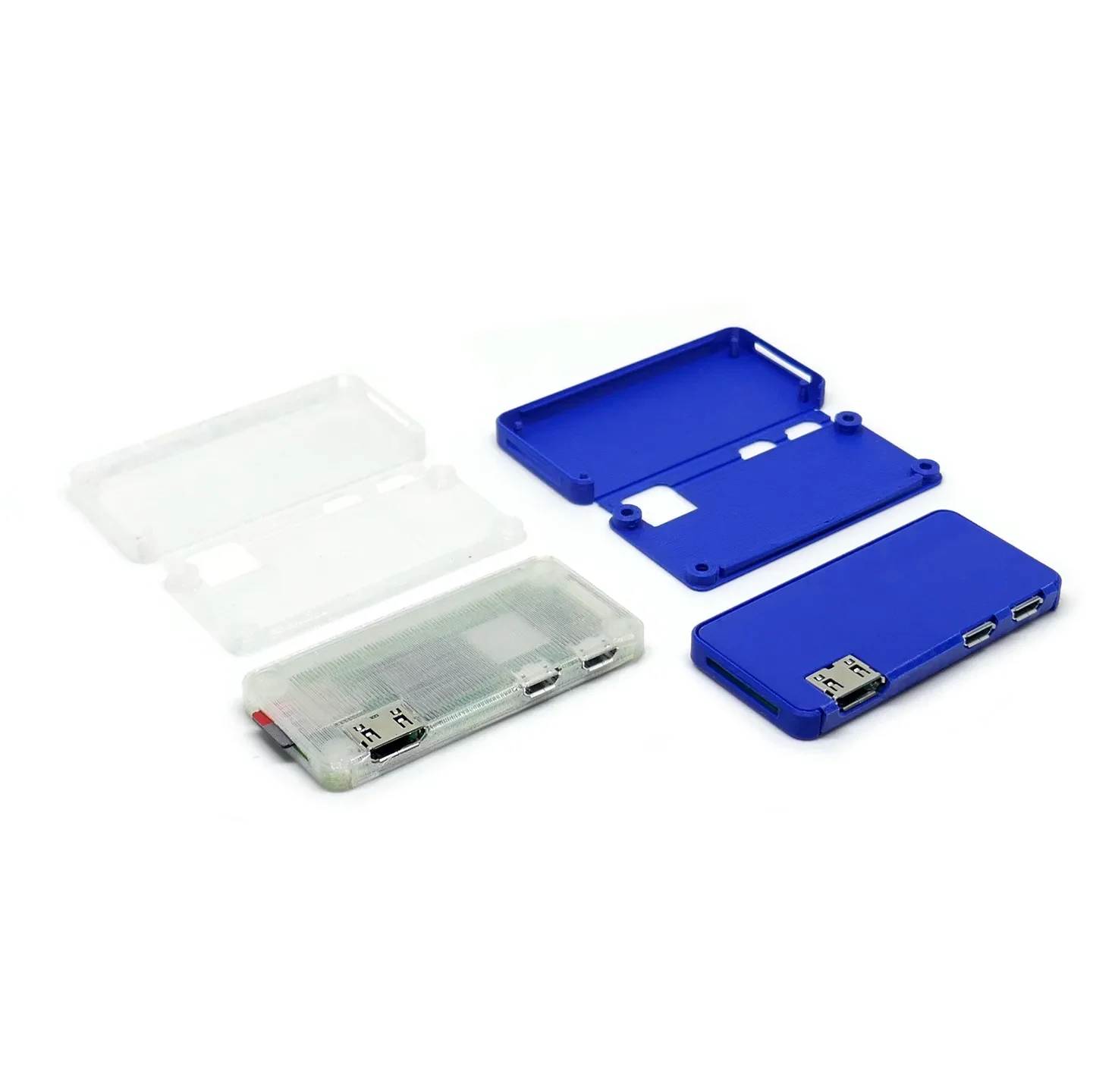

Это уменьшенный до максимума корпус/корпус/гильза для Raspberry Pi Zero (2 Вт) в версии без охлаждения (у нас есть еще одна модель, подготовленная для охлаждения), меньшее трудно себе представить. Складной корпус с подвижным шарниром, который меньше чем на 2 мм больше, чем сам Raspberry. Все интерфейсы доступны, а сама плата закрыта и защищена. Кроме того, он печатается как единое целое, сборка проста и не требует никаких инструментов или винтов. Просто распечатайте (менее чем за полчаса/менее 15 минут с формированием входных данных) и используйте...
Строительство
Сам корпус имеет толщину стенок 0,8 мм и оптимизирован для печати соплами диаметром 0,4 мм. Активные петли имеют высоту ровно в один слой (высота слоя 0,2 мм), и все отверстия можно легко закрыть с помощью стандартных настроек охлаждения. Все углы и края (насколько это возможно) закруглены, а скругления обрезаны под углом 35°, чтобы избежать выступов, требующих опор.
Поскольку этот минимум может стать отправной точкой для вашего собственного проекта Raspberry Pi Zero, мы также включили файлы STEP и STL ниже...
Файлы
min_zero_2_case_01_wo_cooling_mk3.gcode
Gcode непрозрачной версии (см. ниже) для МК3 с PLA
min_zero_2_case_01_wo_cooling_mk4.gcode
Gcode непрозрачной версии (см. ниже) для МК4 с PLA
min_zero_2_case_01_wo_cooling_mk4is.gcode
G-код непрозрачной версии (см. ниже) для формирования входного сигнала MK4 с помощью PLA.
minimal_zero_2_case_01_wo_cooling_mk3.3mf
Файл проекта непрозрачной версии (см. ниже) с пресетами для МК3
minimal_zero_2_case_01_wo_cooling_mk4.3mf
Файл проекта непрозрачной версии (см. ниже) с пресетами для МК4.
minimal_zero_2_case_01_wo_cooling_mk4is.3mf
Файл проекта непрозрачной версии (см. ниже) с пресетами для MK4 Input Shaping.
min_zero_2_case_01_wo_cooling_transparent_mk3.gcode
Gcode прозрачной версии (см. ниже) для МК3 с PETG
min_zero_2_case_01_wo_cooling_transparent_mk4.gcode
Gcode прозрачной версии (см. ниже) для МК4 с PETG
min_zero_2_case_01_wo_cooling_transparent_mk4is.gcode
G-код прозрачной версии (см. ниже) для формирования входного сигнала MK4 с помощью PETG.
minimal_zero_2_case_01_wo_cooling_transparent_mk3.3mf
Файл проекта прозрачной версии (см. ниже) с пресетами для МК3.
minimal_zero_2_case_01_wo_cooling_transparent_mk4.3mf
Файл проекта прозрачной версии (см. ниже) с пресетами для МК4.
minimal_zero_2_case_01_wo_cooling_transparent_mk4is.3mf
Файл проекта прозрачной версии (см. ниже) с пресетами для MK4 Input Shaping.
min_zero_2_case_01_wo_cooling.stl
Файл STL, если вы хотите пойти дальше и использовать его в своем проекте...
min_zero_2_case_01_wo_cooling.stp
Файл STP, если вы хотите пойти дальше и использовать его в своем проекте...
Нарезка, Печать
Детали печатаются со стандартными настройками (сопло 0,4 мм, высота слоя 0,2 мм, 2 периметра, 5 нижних/4 верхних слоя) без каких-либо проблем, но если вы хотите сделать еще один шаг вперед и о��тимизировать результат, есть две рекомендации: одна для непрозрачных и одна для прозрачных/полупрозрачных нитей:
Для непрозрачных материалов мы предлагаем ориентировать заполнение под углом 90° (в зависимости от ориентации файла), так как линии заполнения первого слоя тогда проходят перпендикулярно подвижным петлям, что хорошо для их прочности, а также дает красивый внешний вид с буртиками, ориентированными по геометрии детали. Кроме того, вы также можете установить счетчик периметра всего на 1, чтобы получить меньше «рамок» вокруг областей заполнения. Верхние слои должны быть установлены на 0, нижние слои на 5, а заполнение должно быть установлено на 100% концентрично, что дает наилучший результат для штифтов и трубок (особенно, когда у нас всего 1 периметр).
