Корпус Home Assistant Raspberry Pi 3B

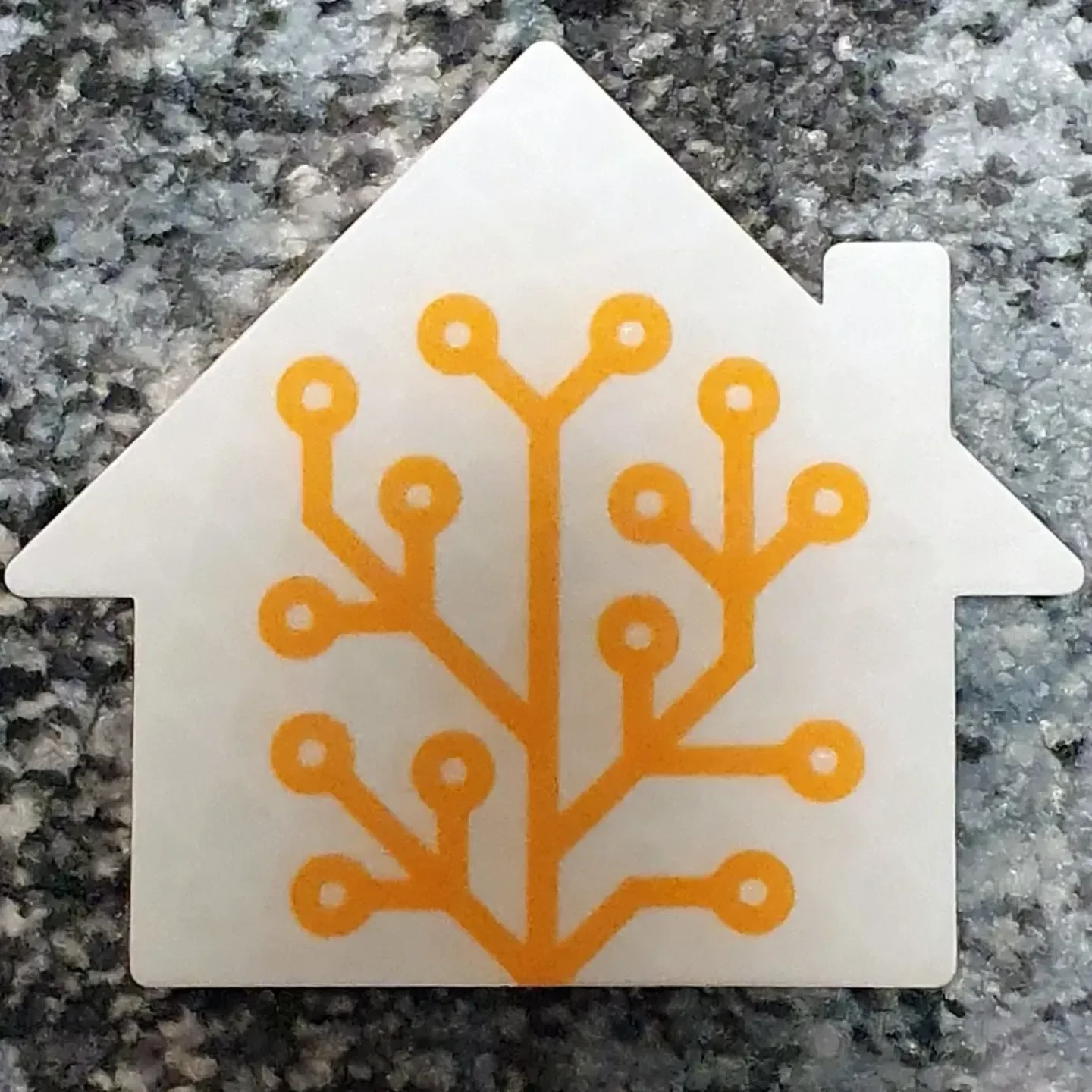

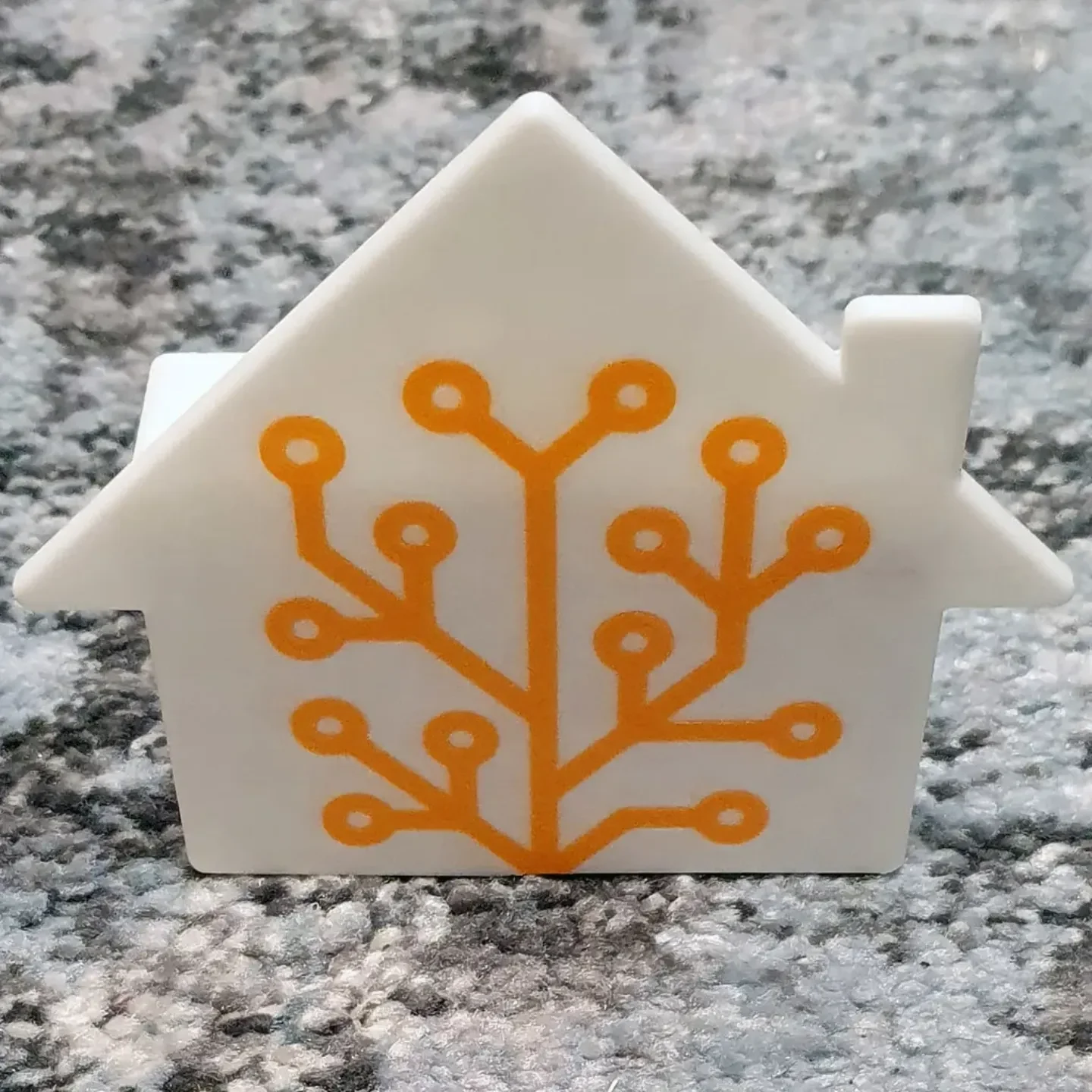

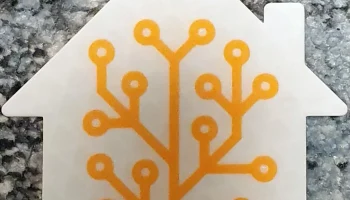

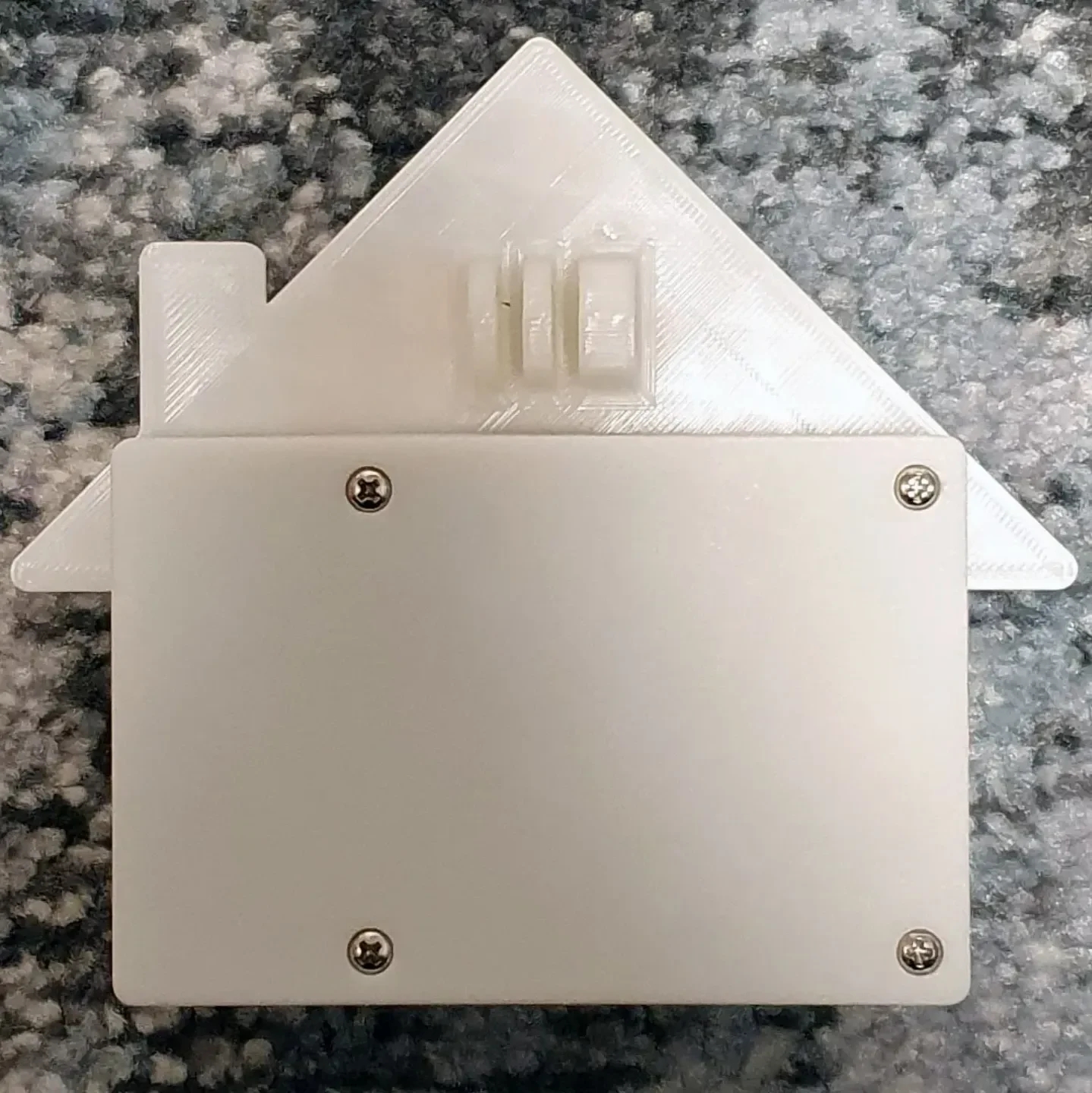

Крутой внешний вид корпуса Raspberry Pi 3B внутри логотипа Home Assistant :)

Модель использует два цвета, но благодаря функции Z hop ее можно печатать на принтере с одним соплом.

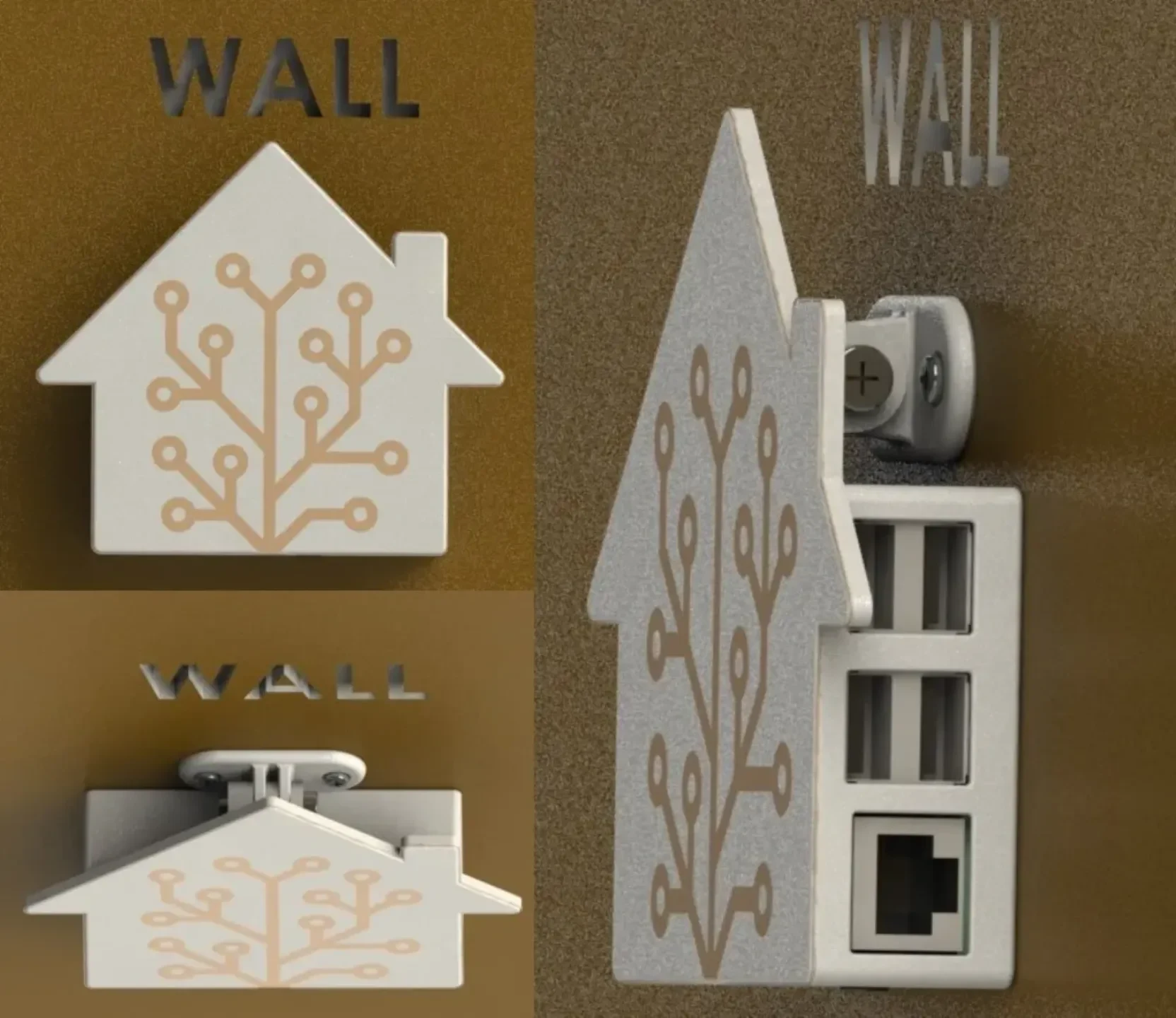

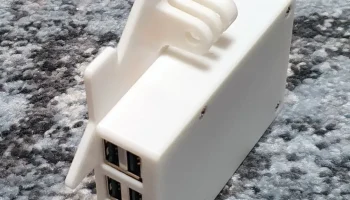

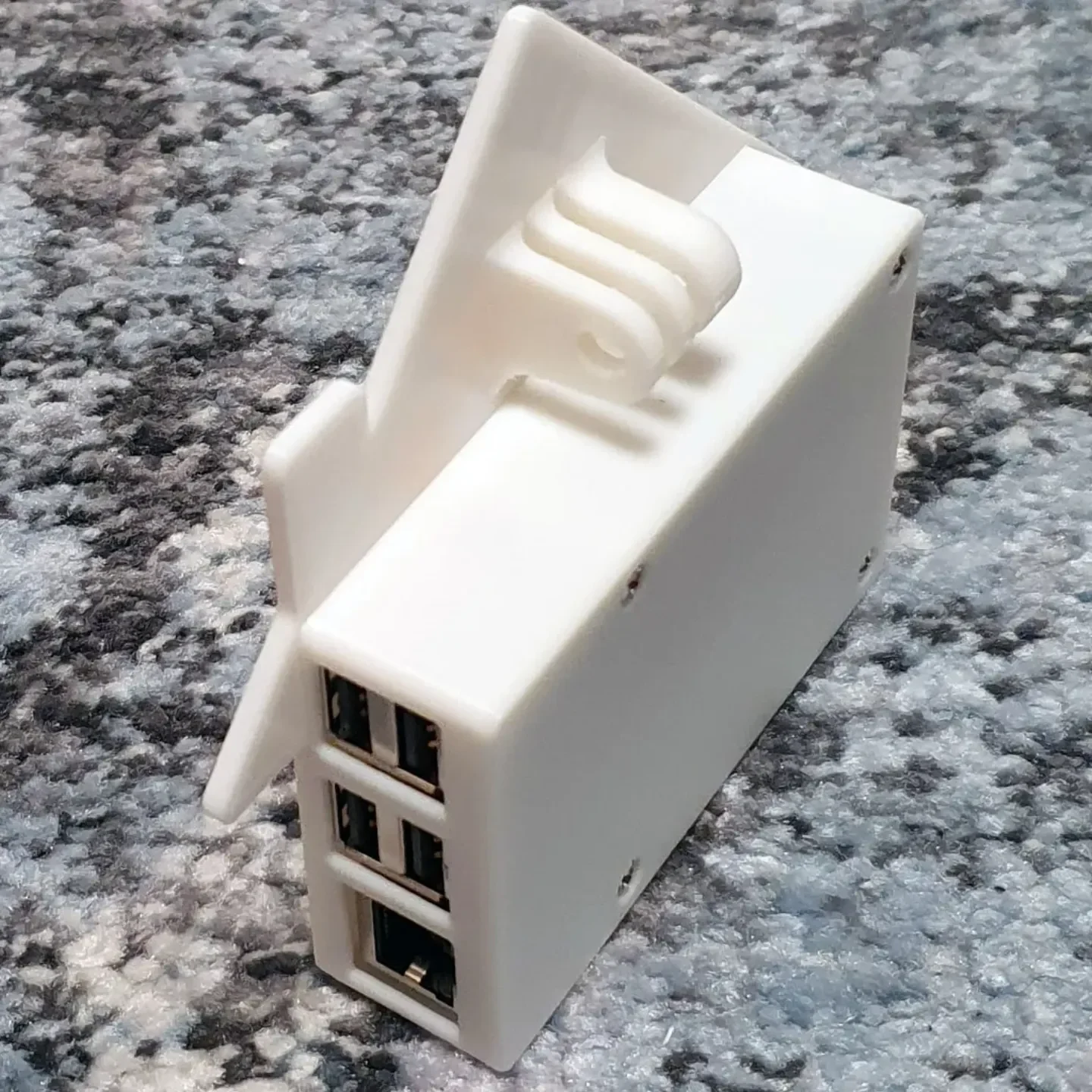

Модель имеет крепление GoPro, позволяющее плавно закрепить корпус на стене.

Необходимо:

4х 8-16 мм М2,5

Необязательно, если вы хотите использовать крепление GoPro:

1x М5 20 мм

1x гайка M5

Я использую Cura, и вот этапы печати:

Шаги

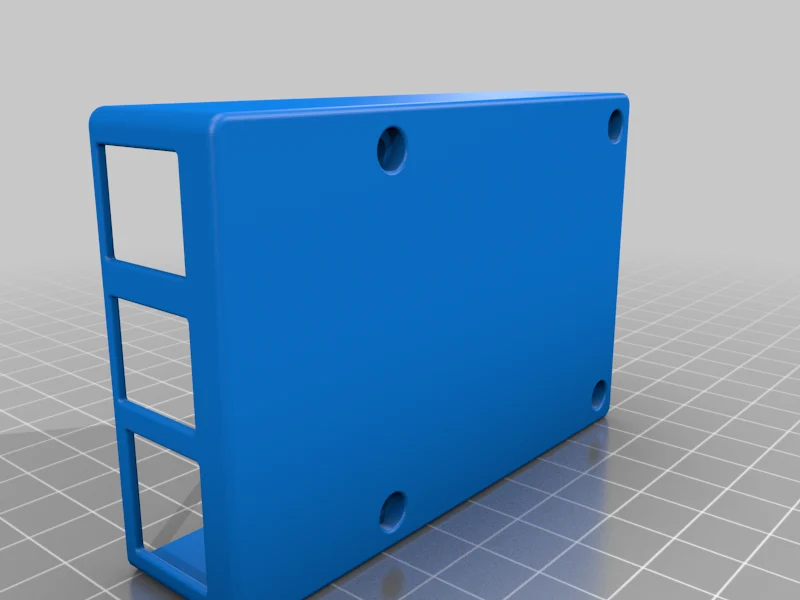

1. импортируйте «Rpi_cover.stl»

1.1. Распечатайте его, используя стан��артный профиль печати.

2. импортируйте «HA_tree.stl»

2.1. Выровняйте модель «дерева» на кровати, перевернув ее.
2.2. Установите для модели смещение от центра, чтобы ваш BLtouch успешно выполнил Auto Home на следующих шагах.

Я использую Bullseye с BLTouch, мое смещение X: -35 мм, Y: -30 мм.

2.3. Распечатайте!

Выравнивание дерева

Выравнивание дерева

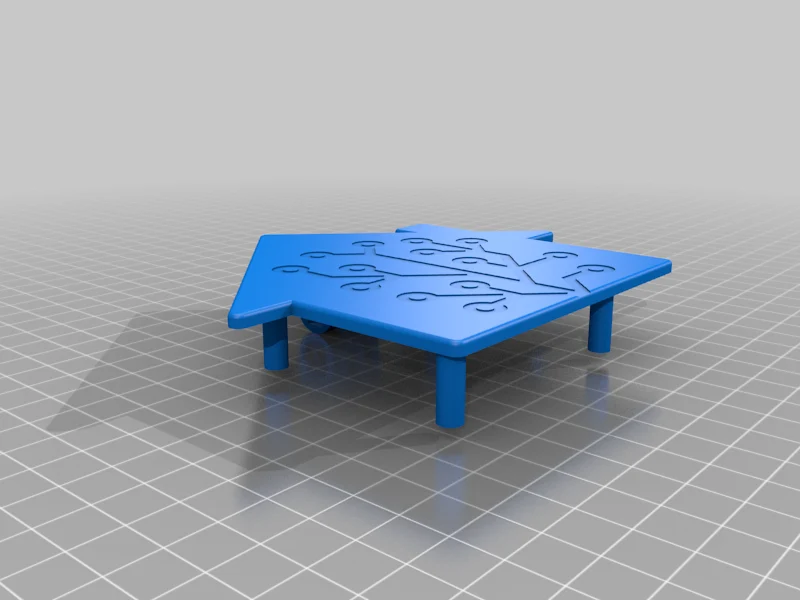

3. Импортируйте «HA_home.stl».

3.1. Переместите его в X: -35 мм, Y: -30 мм.
3.2. Убедитесь, что две модели правильно лежат друг на друге.

3.3. Удалить «HA_tree.stl» из Cura
3.4. Включить «Z Hop при втягивании» в Cura

3.5. Установите «Высоту скачка Z» на 0,5 мм.

3.6. Отключить поддержку

3.7. Замените нить на другой цвет.

3.8. Распечатайте!

4. Необязательно

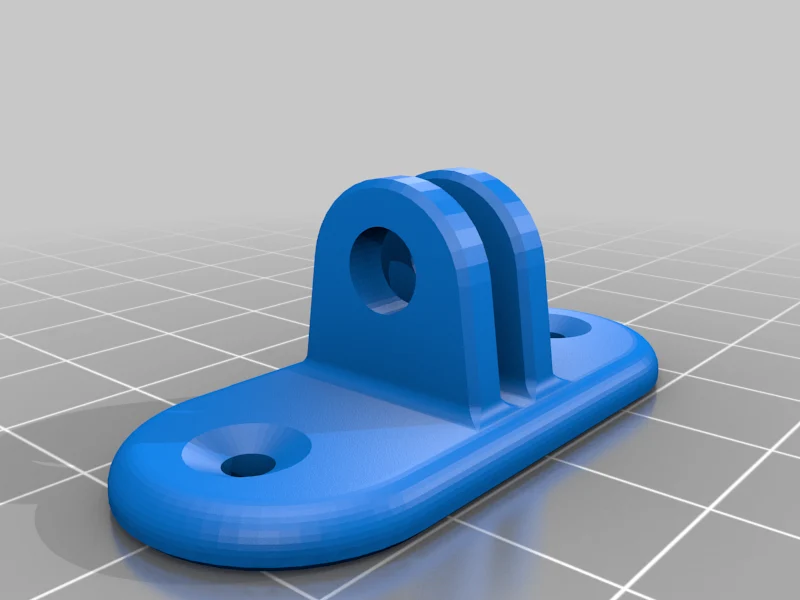

4.1 Распечатайте настенное крепление
