Бокс для репитера Meshtastic, Meshcore, Faketec

📁 Бокс для репитера Meshtastic, Meshcore
📐 STL
🪵 PETG, PLA
❤️ Ставь лайк, если понравилось!

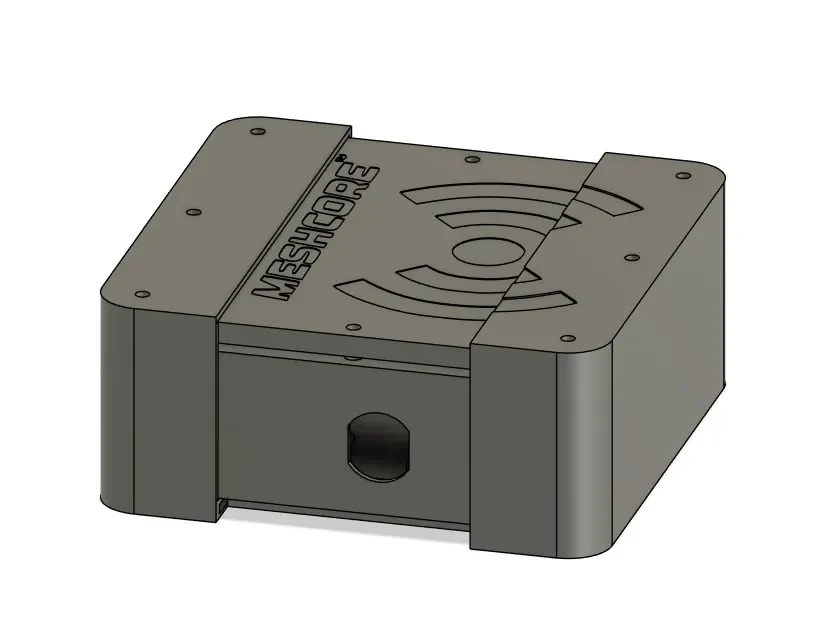

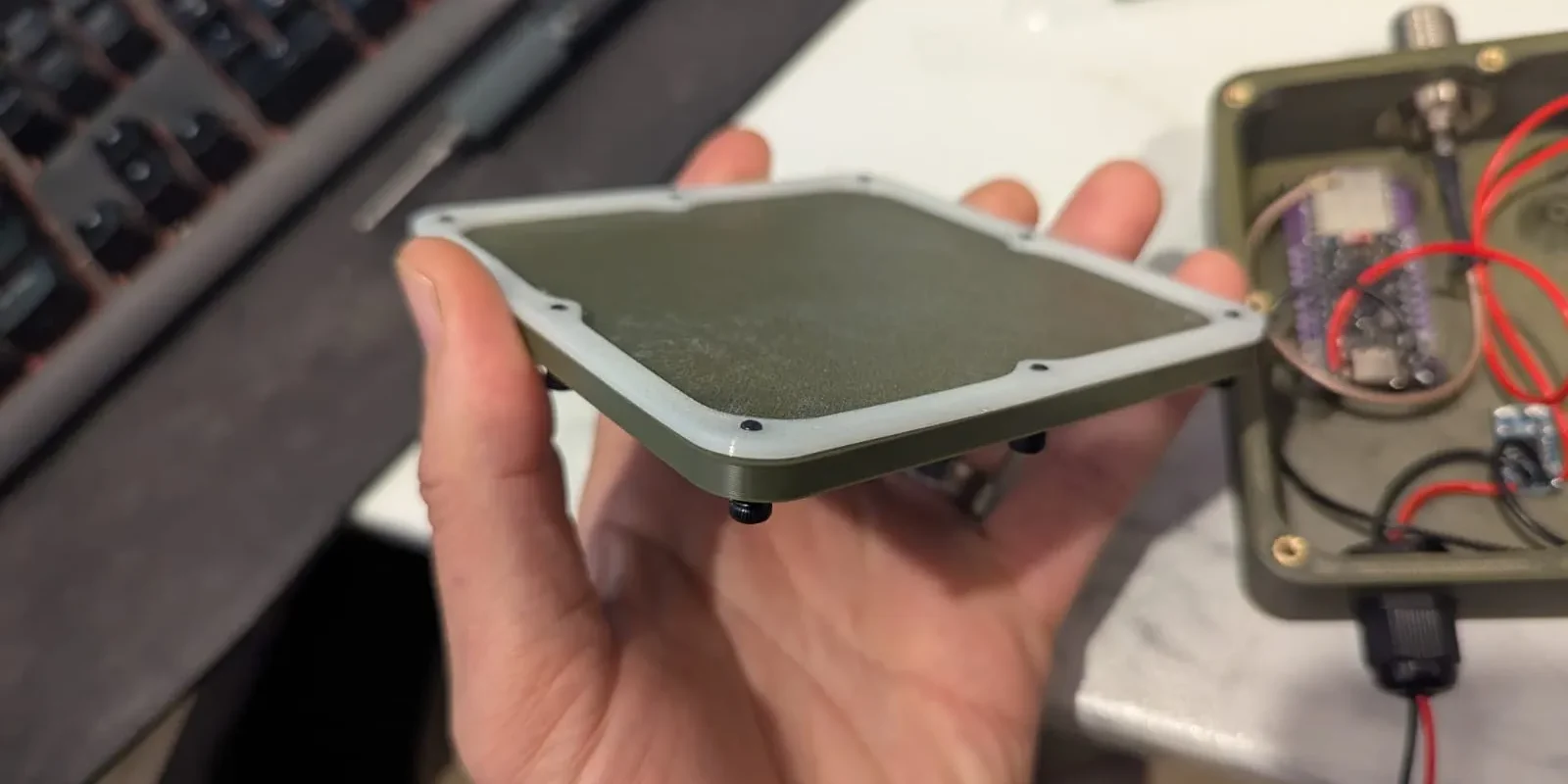

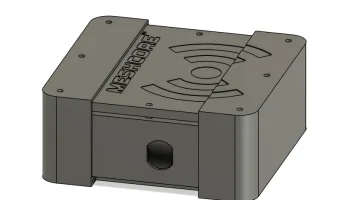

Это узел для наружной установки, который я изготовил с использованием прокладки TPU. Он подходит для устройств Rak, faketek и heltec (распечатайте подходящий вариант).

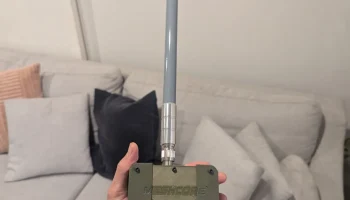

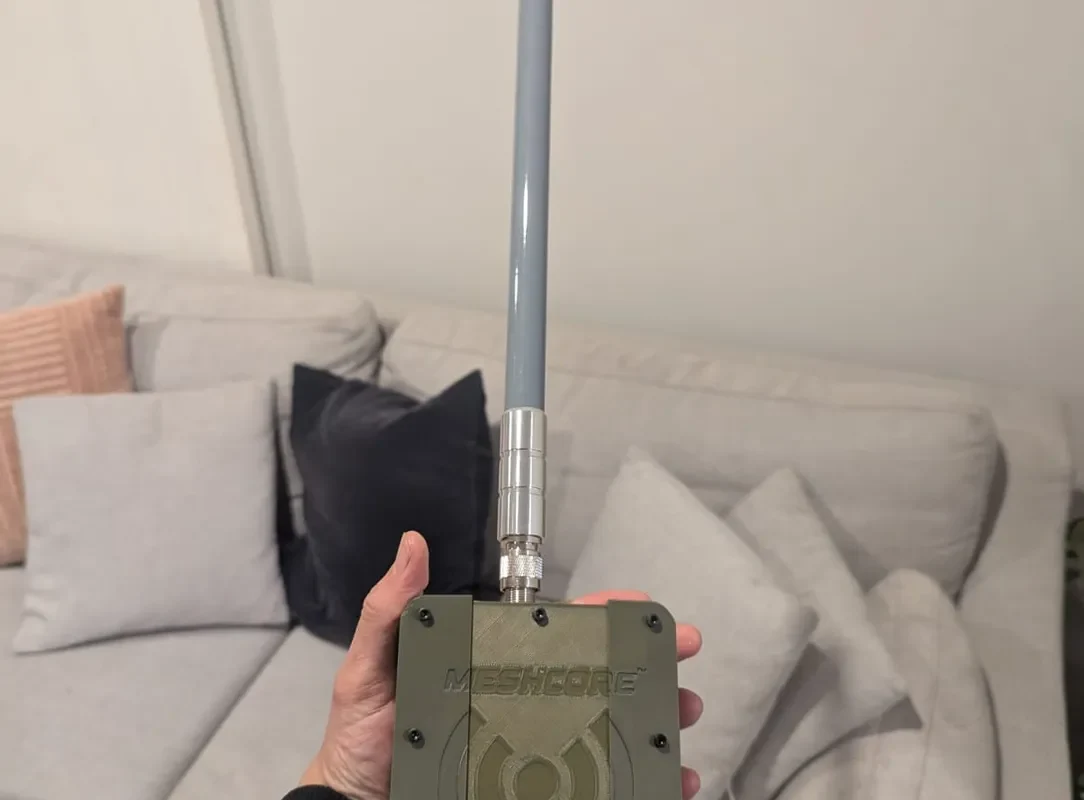

Используется разъем типа N и кабельный ввод PG7.

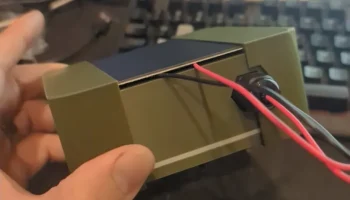

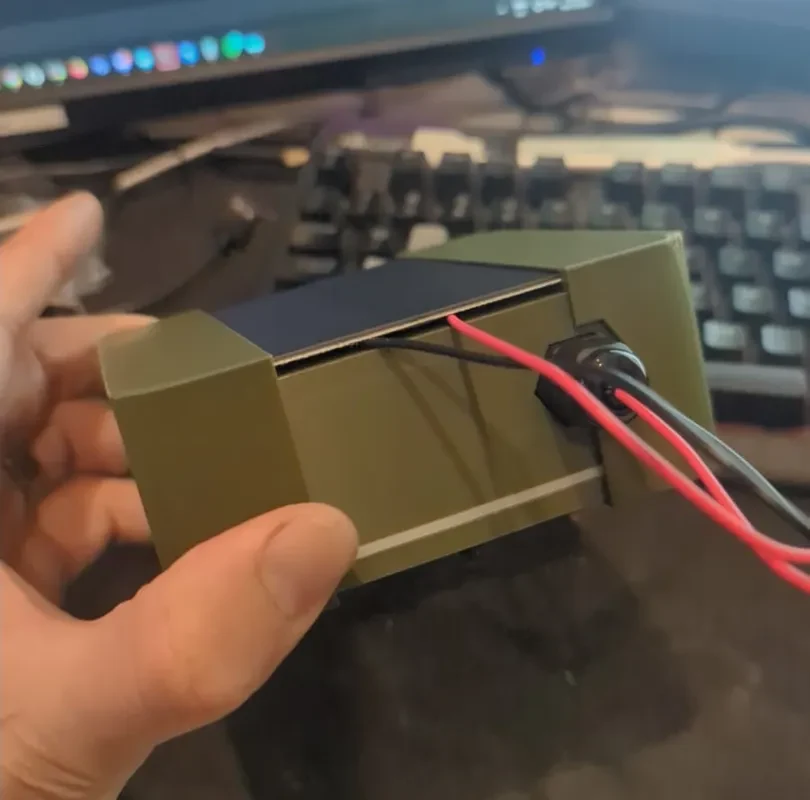

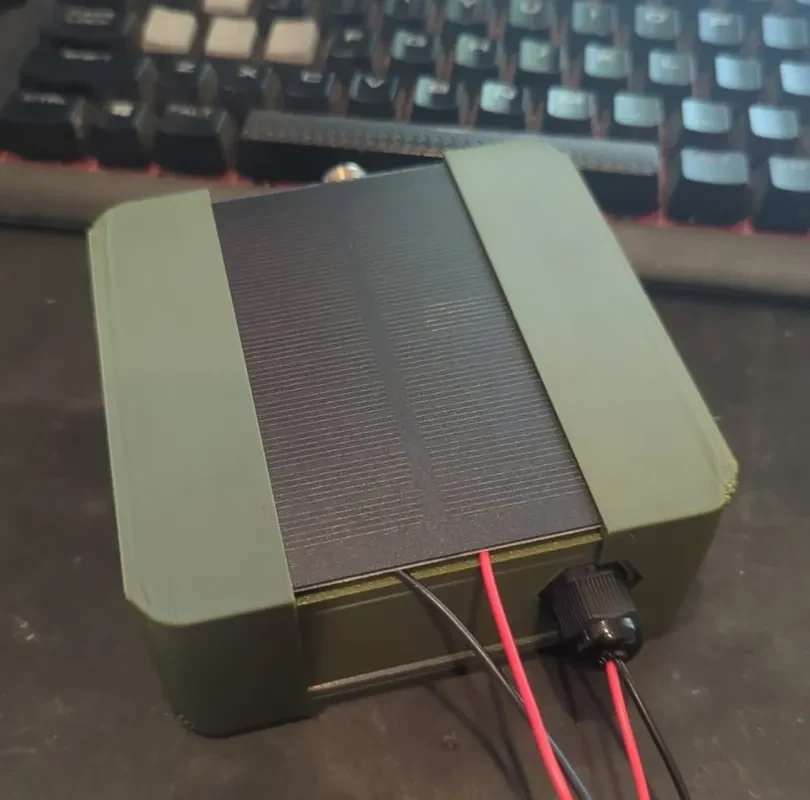

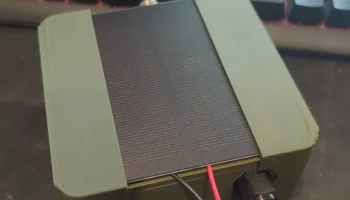

Солнечная панель предназначена для установки в держатель Solar и является опциональной. Это солнечная панель, которую я использую — она дешевая и работает.

https://www.aliexpress.com/item/1005005009352740.htm

Ссылки Ali истекают, поэтому я разместил скриншот списка. Панель имеет размеры 107x61 мм, а держатель работает очень хорошо. Я очень доволен этой конструкцией. Она также полностью водонепроницаема.

Если вы не хотите логотип Meshcore, просто укажите цвет MMU.

Для закрытия используются винты M3 x 8 или 10.

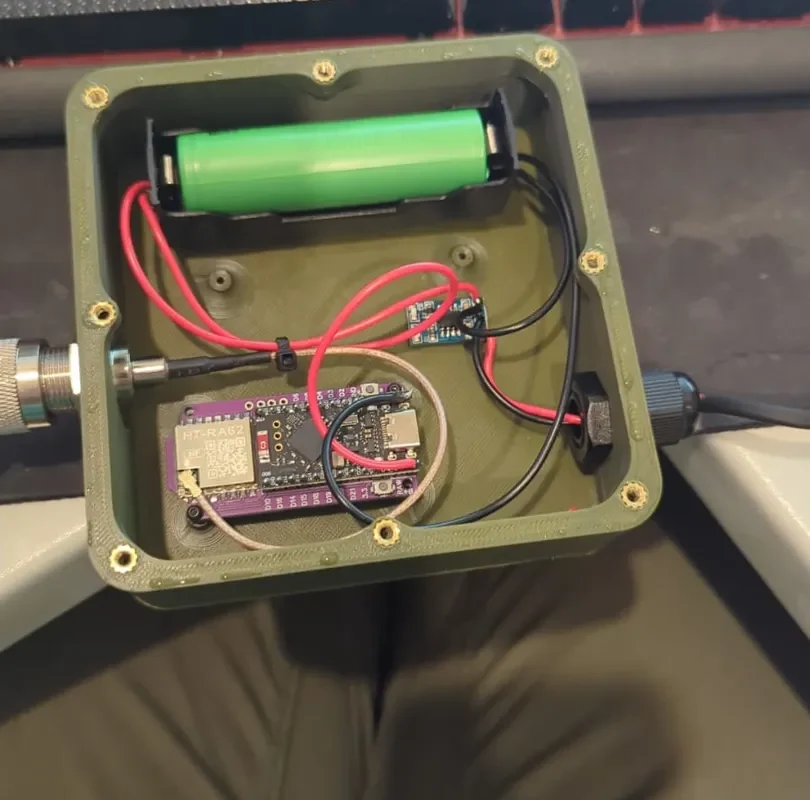

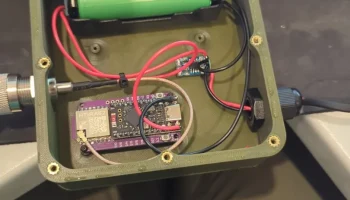

Винты M2 x 4 для фиксации батарейного отсека и печатной платы.

Подходит для одного или двух батарейных отсеков для 18650.
