Корпус для Heltec T114 под батарею 21700
Источник:

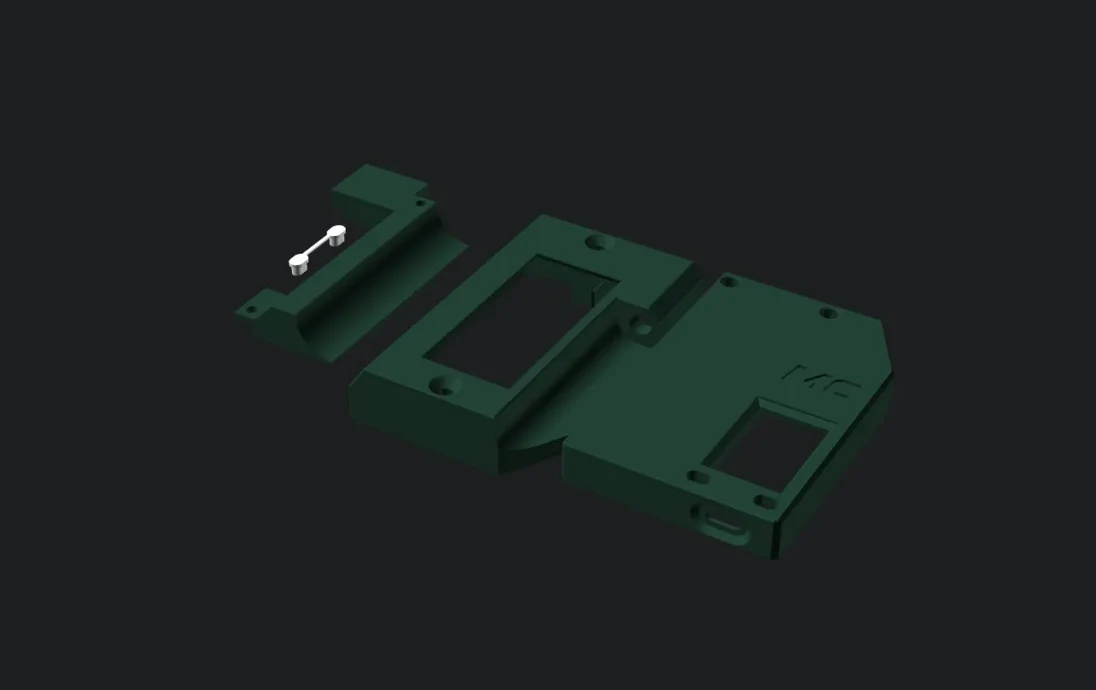

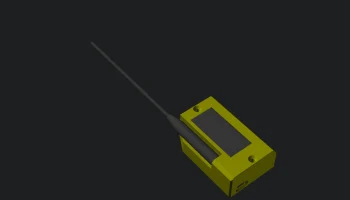

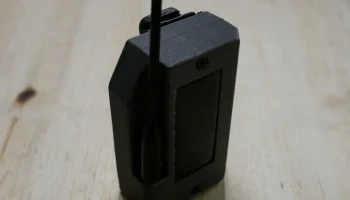

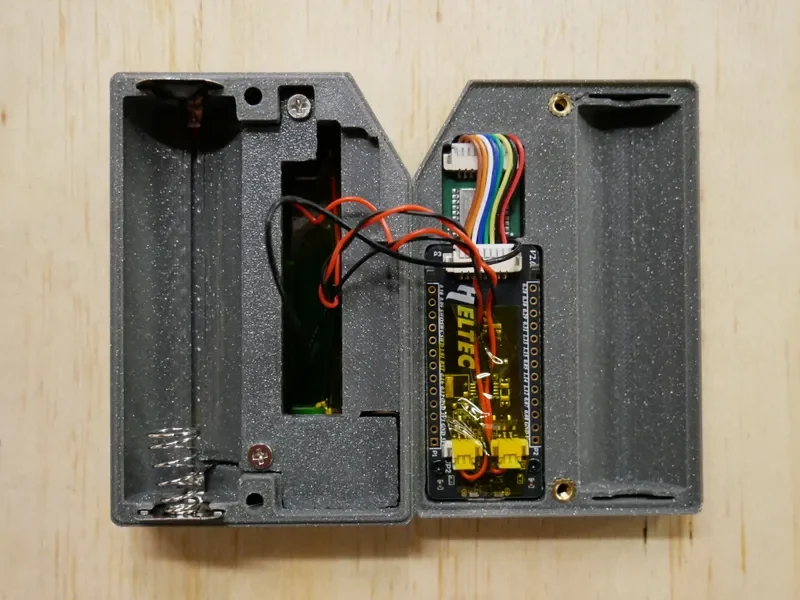

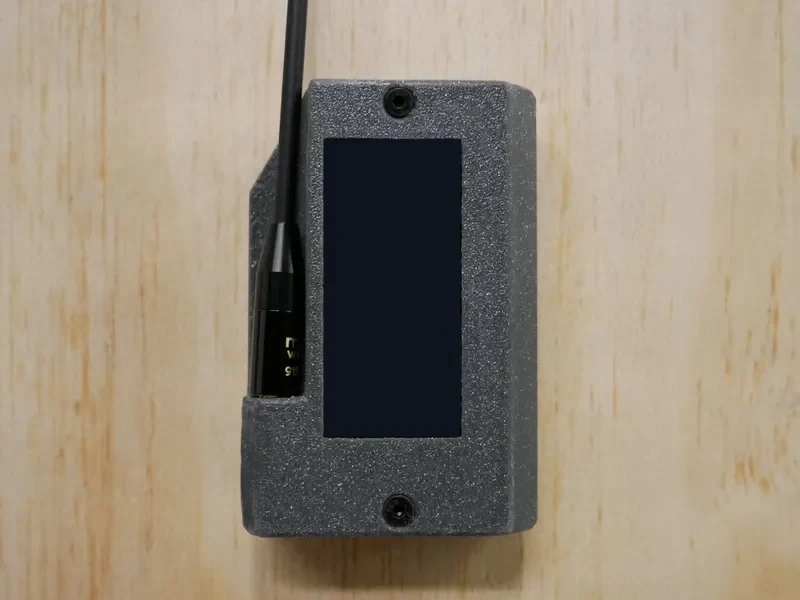

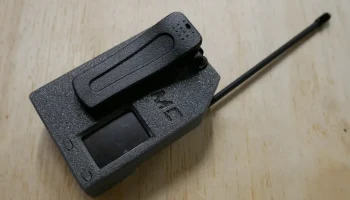

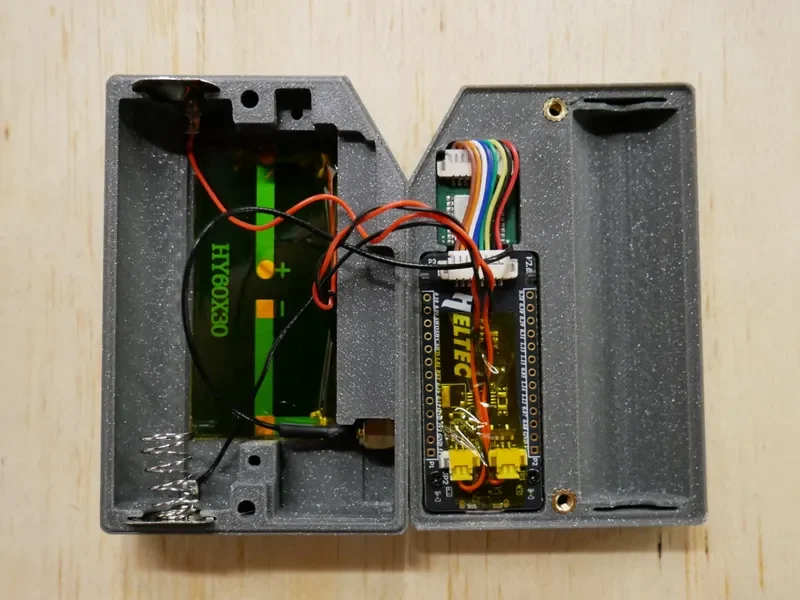

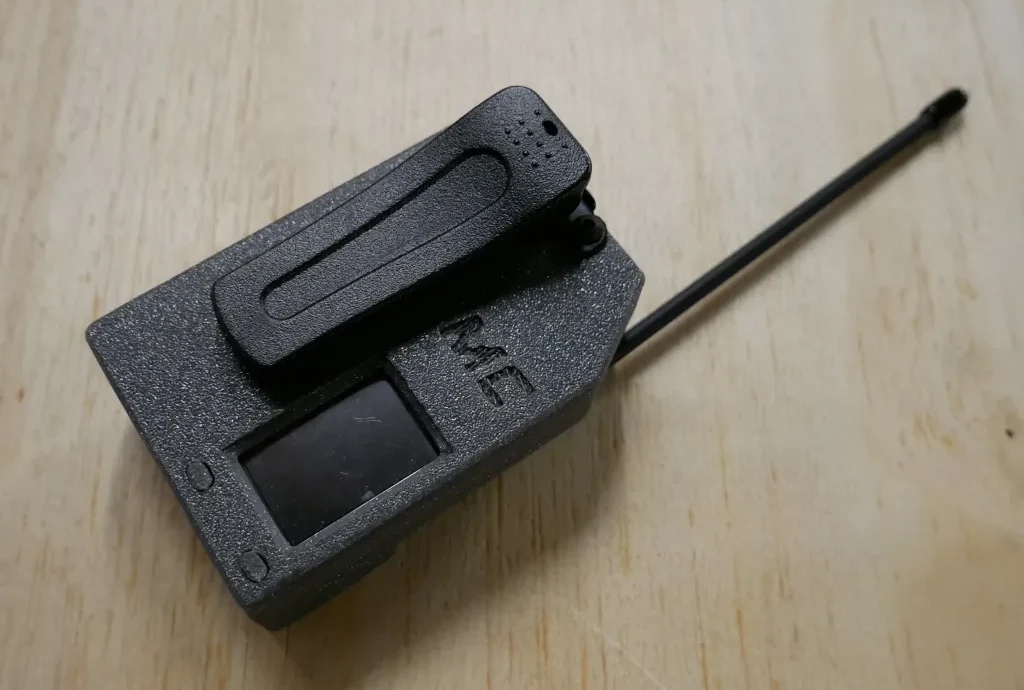

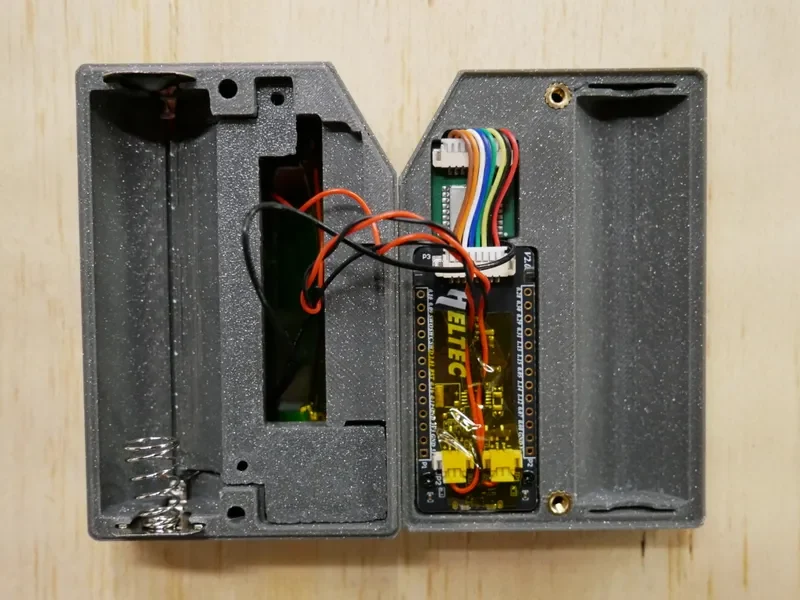

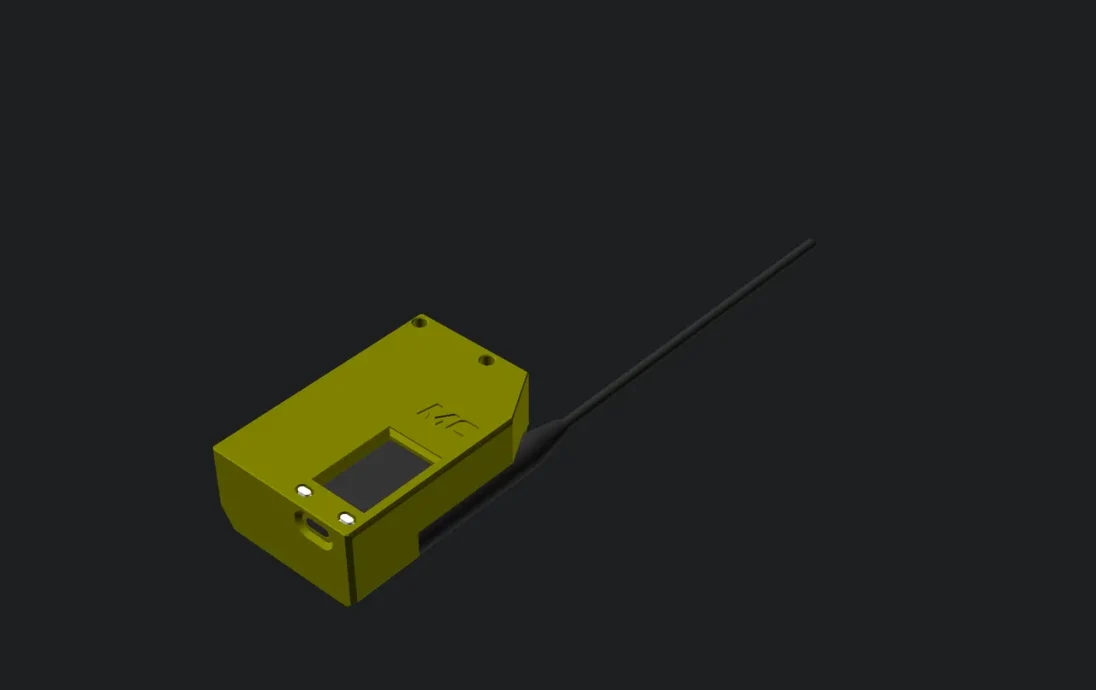

Этот корпус разработан для Heltec T114 v2 и обеспечивает длительное время автономной работы благодаря цилиндрическому аккумулятору 21700 и солнечному элементу размером 60x30 мм на 5 В. В него можно установить дополнительный GPS-модуль, а на переднюю панель можно закрепить зажим для ремня, как у рации Baofeng, который защищает дисплей и кнопки, при этом солнечный элемент остается обращенным наружу.

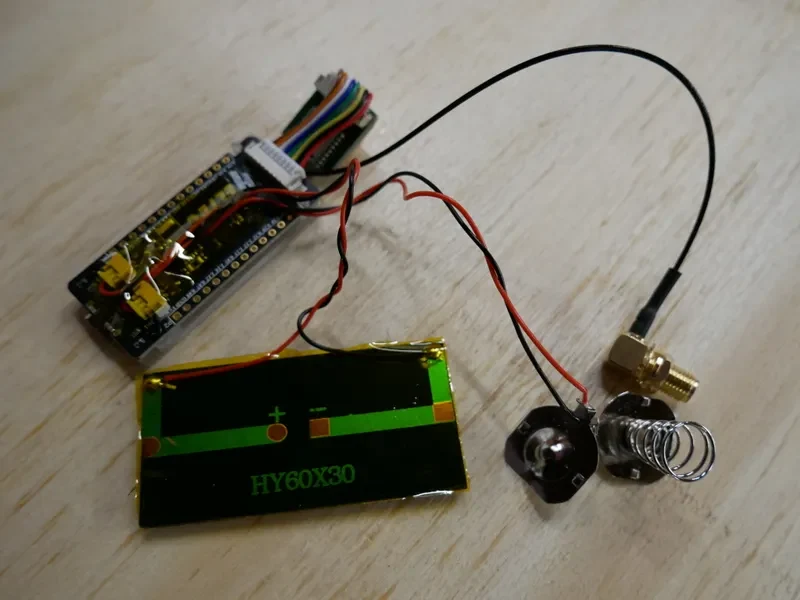

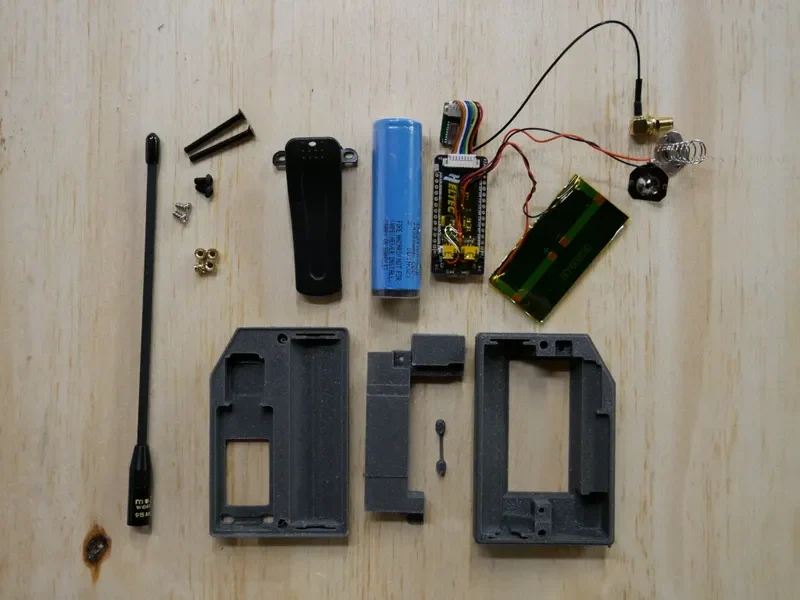

Список материалов
Вам понадобятся:
- Heltec T114 v2

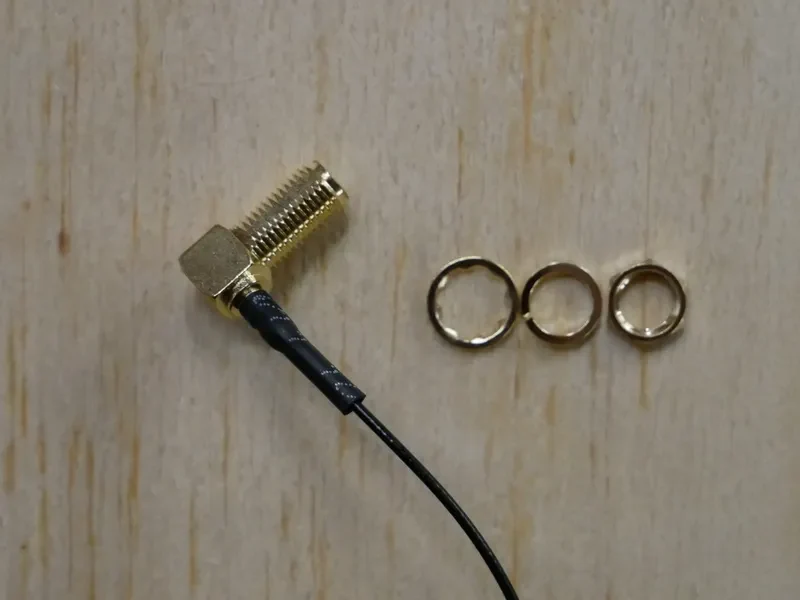

- Соединительный кабель SMA-IPEX (подходят как прямоугольные, так и прямые разъемы)
- Антенна SMA (Muzi или TE Linx)
- GPS-модуль (опционально)
- Контакты для аккумулятора (пружинные для 18650, опционально)
- Батарея 21700 (подходят защищенные элементы емкостью 5000 мАч)
- Солнечный элемент 5 В, 60x30 мм
- 2 пластиковых винта M3, 6,5 мм
- 2 винта M3 с шестигранной головкой, 20 мм

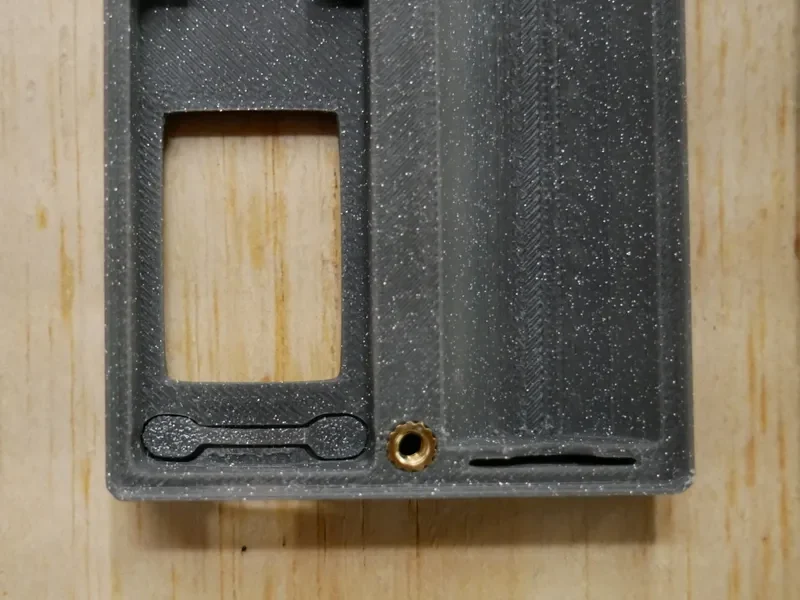

- 2 вставки Heatset (типа Voron: M3x5x4)

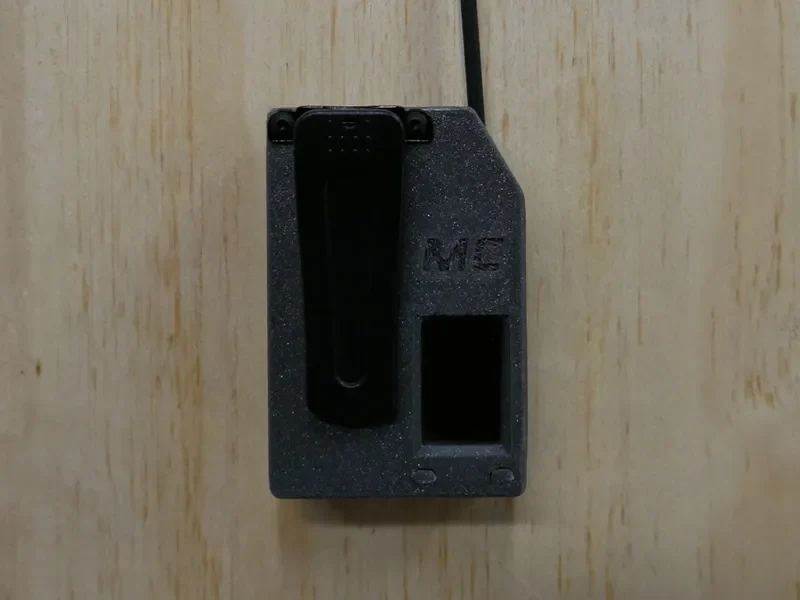

Для зажима для ремня:
- Зажим для ремня
- 2 винта M3 BHCS 6 мм
- 2 термоусадочные вставки (типа Voron: M3x5x4)
Инструкции

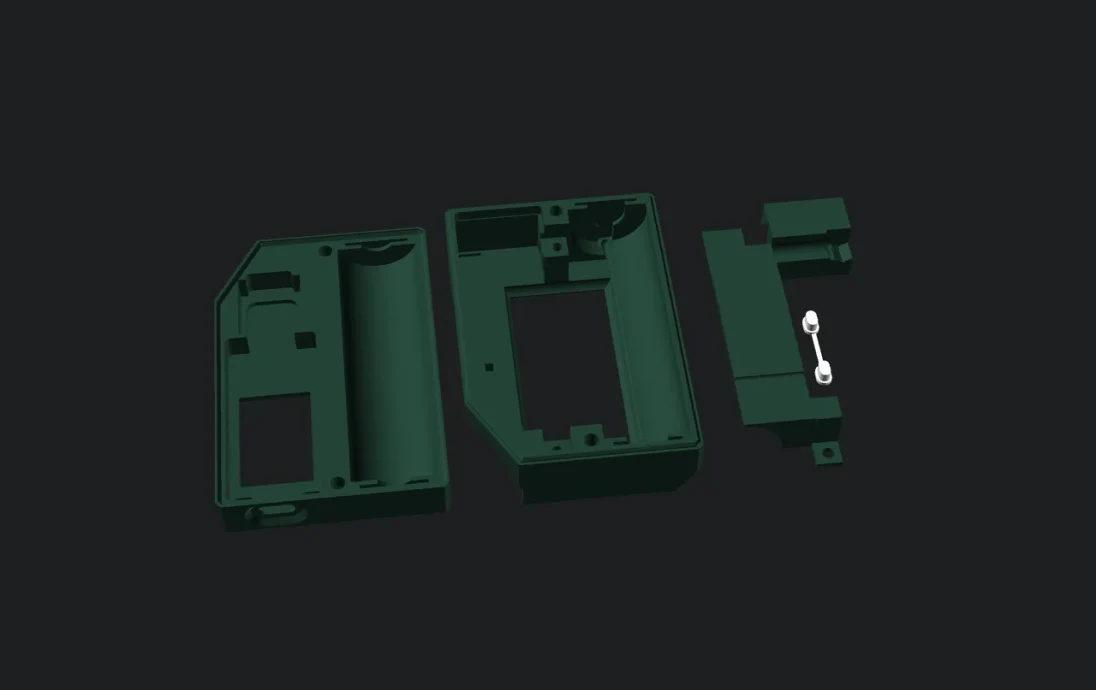

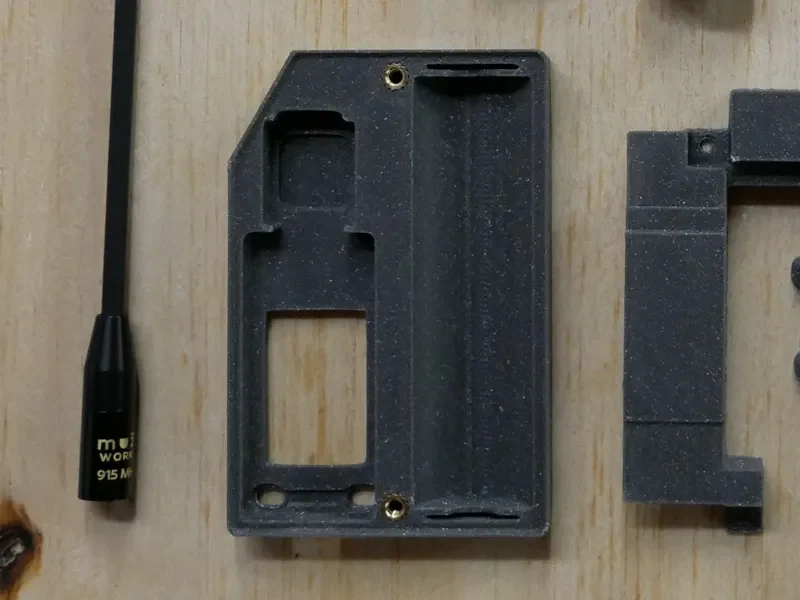

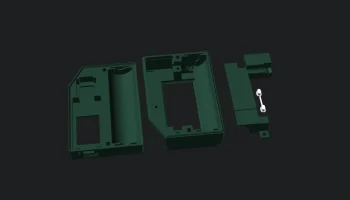

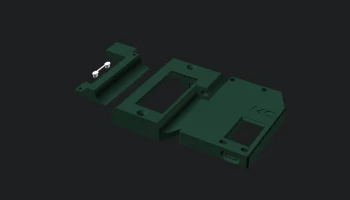

Распечатайте детали из PETG или ABS, установив плотные опоры и вручную выбрав только две изогнутые секции, которые нуждаются в поддержке.
