Низкопрофильный солнечный сетчатый автомобильный узел......

Этот дизайн теперь открыт для ремиксов, пожалуйста, укажите авторство и разместите ссылку на свои ремиксы на этой странице! Я рад дать обратные ссылки на ремиксы или добавить их на эту страницу, чтобы все было в одном месте.

Обновление от 31 декабря 2024 г. Добавлен вариант корпуса без внешней антенны. Используйте антенну на печатной плате, которая входит в стартовые комплекты RAK, чтобы все поместилось внутри корпуса… идеальная низкопрофильная установка. Кроме того, рекомендуемая батарея для RAK 19003 (я лично предпочитаю этот корпус): https://a.co/d/0I62oMM и для более крупного RAK 19007: https://a.co/d/aJoMBQa. Обратите внимание на полярность разъемов аккумулятора, иногда их необходимо поменять местами.

Обновление от 22 сентября: опубликован вариант лотка T114. Там 2 папки, лоток и ремешок. Крепится винтами M3x8, а также помогает ориентировать GPS в правильном положении.

Обновление от 21 сентября: увеличен размер внутреннего отверстия для пигтейлов корпуса N-типа. Теперь должно соответствовать основанию большего диаметра 22 мм, которое есть в некоторых версиях. Добавлен как дополнительная опция для тех, кому она нужна, в файлах указана как V2.2.

Обновление от 5 24 сентября: Изменен файл прокладки из ТПУ: новая версия перекрывает края, обеспечивая дополнительную структурную поддержку и удерживая ее на месте во время сборки. Я использую пару капель суперклея, чтобы закрепить свой на месте, но в этой версии он не нужен.

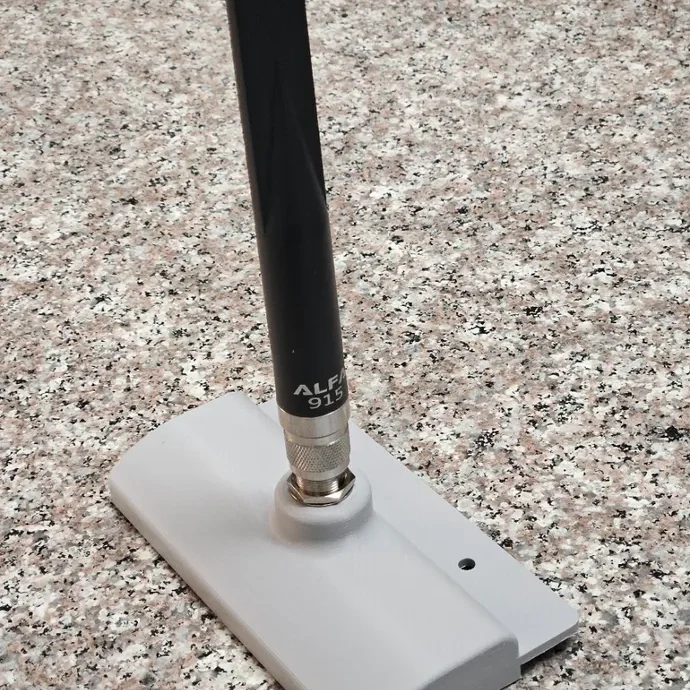

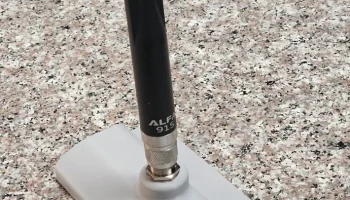

ОБНОВЛЕНИЕ от 3 24 сентября: Добавлен вариант оболочки N-типа. Рекомендуемый косичок здесь: https://a.co/d/cnaridz и рекомендуемая антенна здесь: https://store.rokland.com/products/alfa-aoa-915-5acm-5-dbi-omni-outdoor-915mhz-802-11ah-mini-antenna-for-lora-halow-application

Публикуется под некоммерческой лицензией. Вы можете распечатать это для себя, но не для распечатки и продажи. Я не буду допускать ремиксы этого дизайна, но могу включить улучшения или специальные варианты использования по запросу. Теперь хорошие стороны:

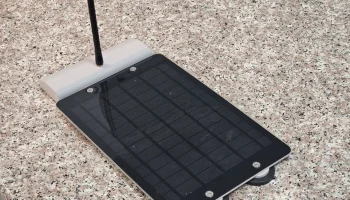

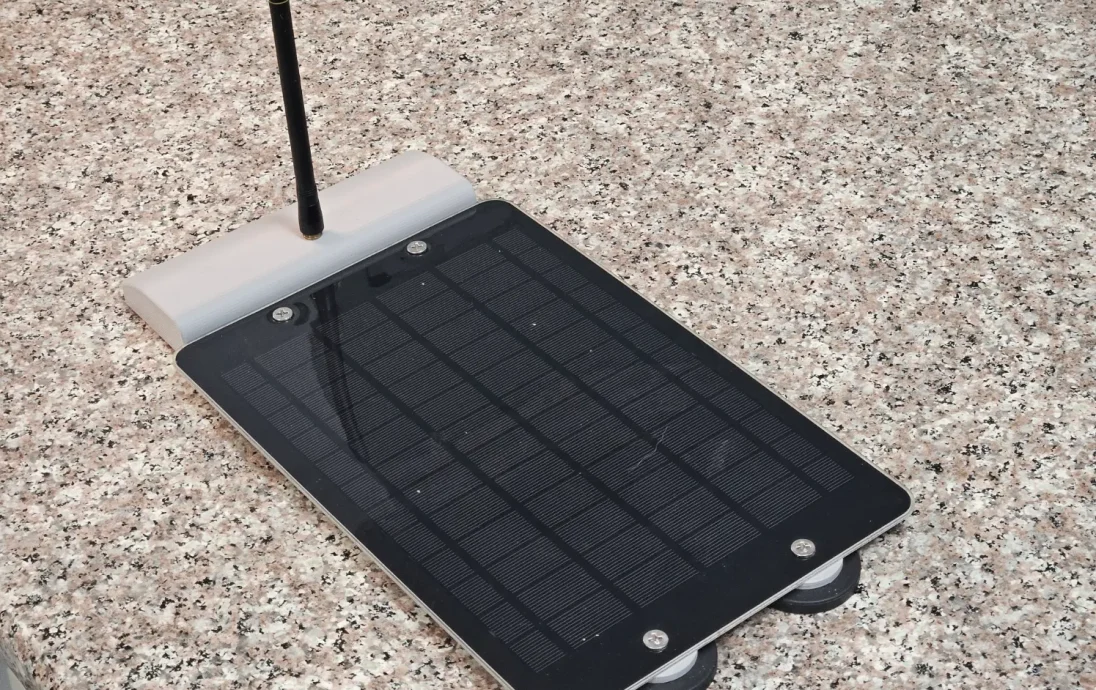

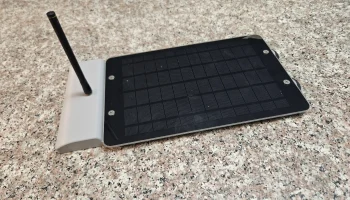

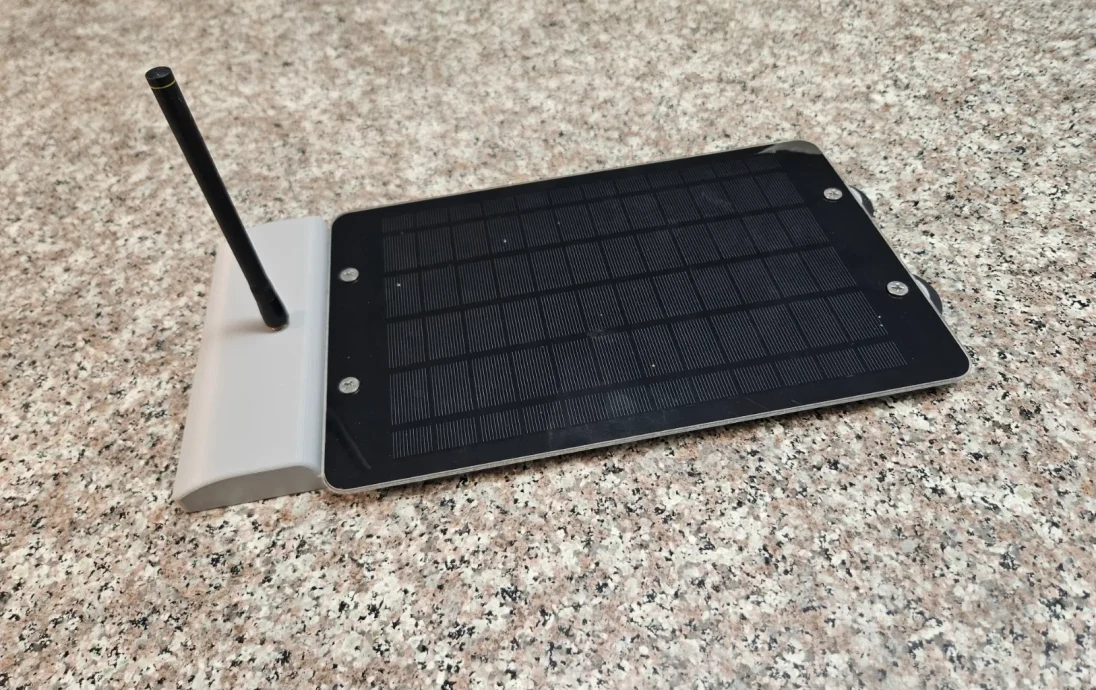

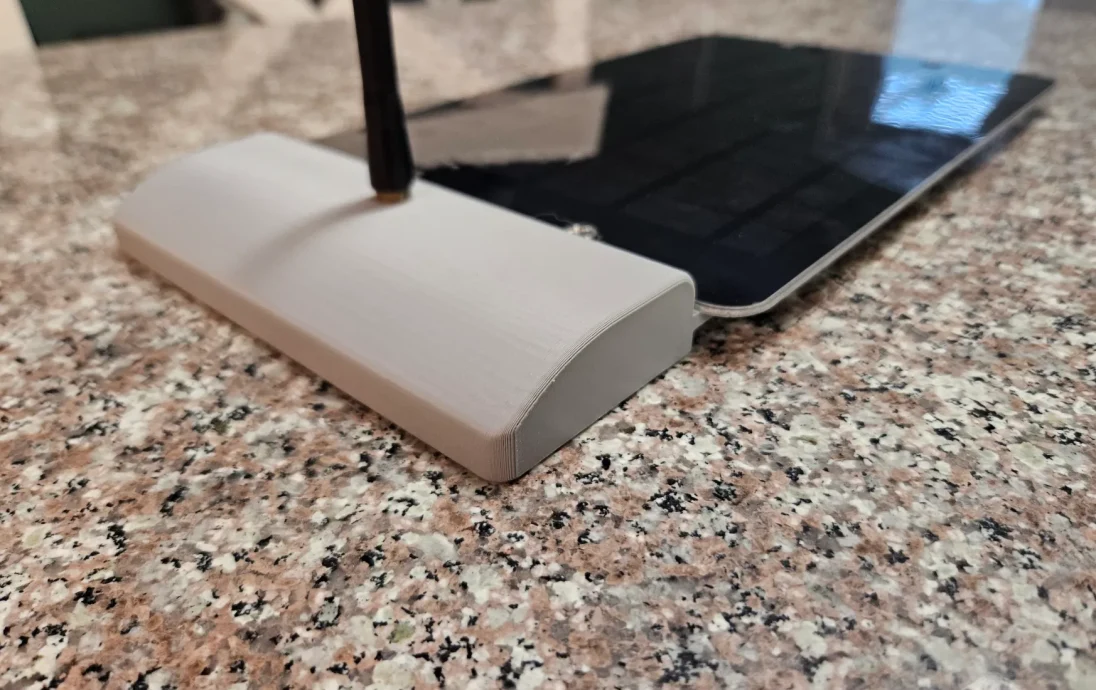

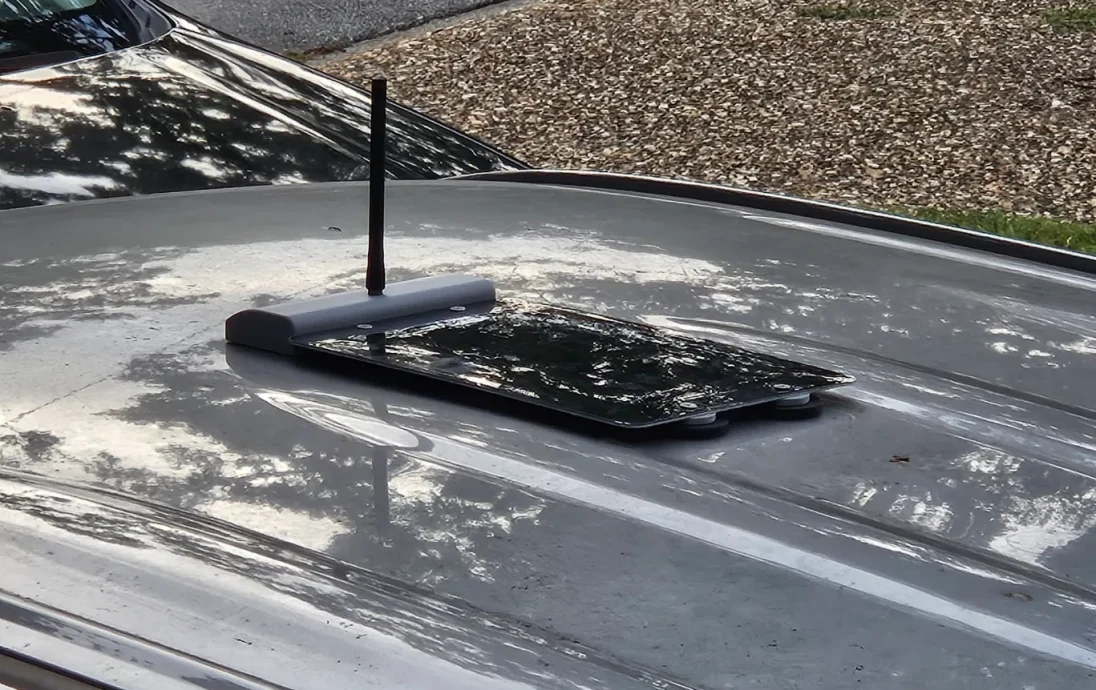

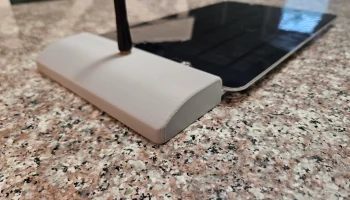

Я хотел установить на крыше узел Meshtastic, работающий от солнечной энергии, без сопротивления и громоздкости. Это результат нескольких итераций и и��пытаний. Он выполнен в виде корпуса, прокладки и сменного лотка для электроники, а также прокладок, удерживающих заднюю часть панели на правильной высоте. Аккумулятор на ваш выбор, что бы вы туда ни поместили. Работает с RAK 19003, 19007, скоро будет добавлена ​​версия Heltec T114. Это сложная печать, требующая хороших опор, поэтому подумайте о ориентации, материалах, типах опор и т. д. Рекомендуемые магниты имеют резиновое покрытие и оч��нь мощные, чтобы гарантировать, что они останутся на месте. Прошел дорожные испытания на скоростях шоссе и под дождем, и на данный момент я очень доволен результатами.

Предупреждение о покраске: Если вам нравится краска вашего автомобиля, я настоятельно рекомендую нанести на автомобиль слой защитной пленки перед установкой узла. Я не несу ответственности за ущерб, причиненный вашему автомобилю или чужому автомобилю.

Устойчивость к атмосферным воздействиям: Он был разработан для работы в условиях стихии и непогоды, однако я не даю никаких гарантий, что он защитит от попадания воды или выдержит климат там, где вы живете. НЕ ПЕЧАТАЙТЕ ЭТО НА PLA, оно деформируется от жары и солнца. Я не несу ответственности за поврежденную электронику, в конце концов, это файл приложения для вашей собственной сборки, сделанной своими руками. Используйте свое лучшее суждение.

Необходимые детали:

Распечатайте 1 корпус, 1 лоток для радиоприемника, 1 прокладку из ТПУ и 2 прокладки. Рекомендую ASA, но может работать и в PETG. У меня есть один, напечатанный из PETG, и я буду тестировать его в течение длительного времени, чтобы посмотреть, как он выдержит.

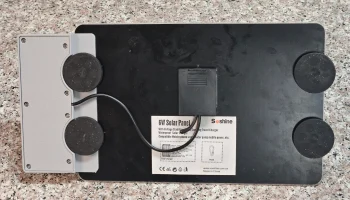

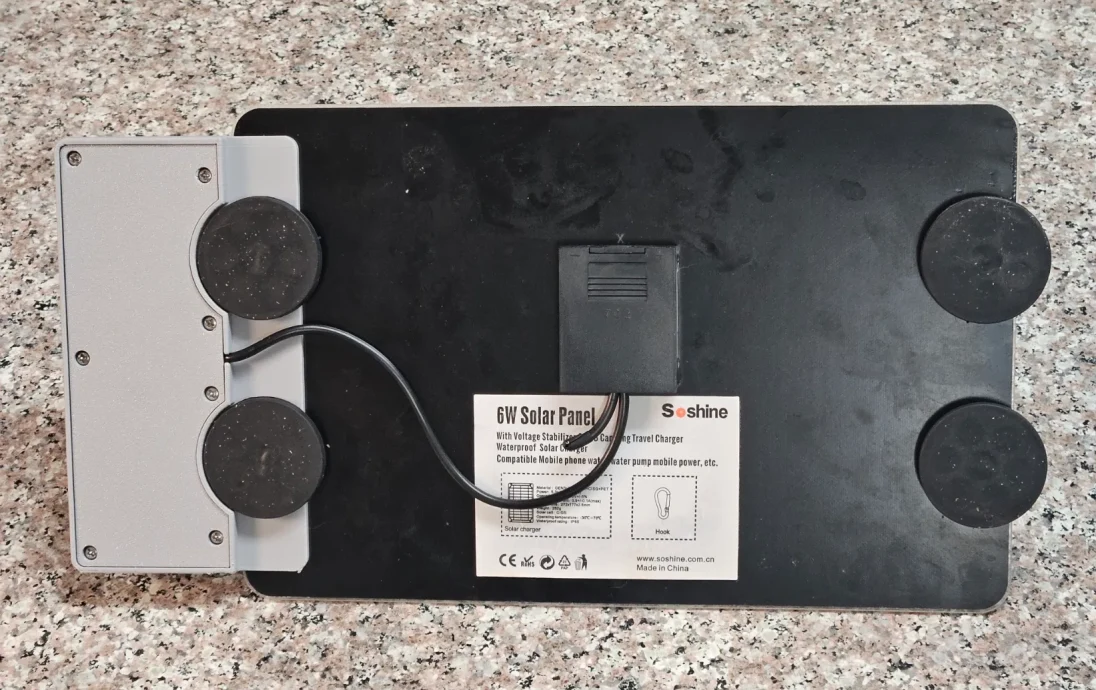

Был разработан на основе этих магнитов и винтов: https://a.co/d/5zJAw4R

Вот использованная панель: https://a.co/d/1cngMUD

Требуется пигтейл SMA и антенна по вашему выбору. Порекомендуйте герметизировать силиконом или любым другим методом, чтобы минимизировать коррозию и уменьшить вероятность проникновения воды через корпус в SMA.

Для крепления лотка к корпусу используются винты из нержавеющей стали M3x8, подойдет и M3x6. Я постарался спроектировать оборудование таким образом, чтобы оно было утоплено, но убедитесь, что из него не выступает металл, который может поцарапать или повредить ваш автомобиль после сборки. Винты должны самостоятельно ввинчиваться в печатные детали. Вставки для термофиксации
