Мештастик корпус для точки с солнечной батареей

📁 Meshtastic Мештастик кейс с солнечной батареей
📐 STL
🪵 PETG, ABS, PLA
❤️ Ставь лайк, если понравилось!

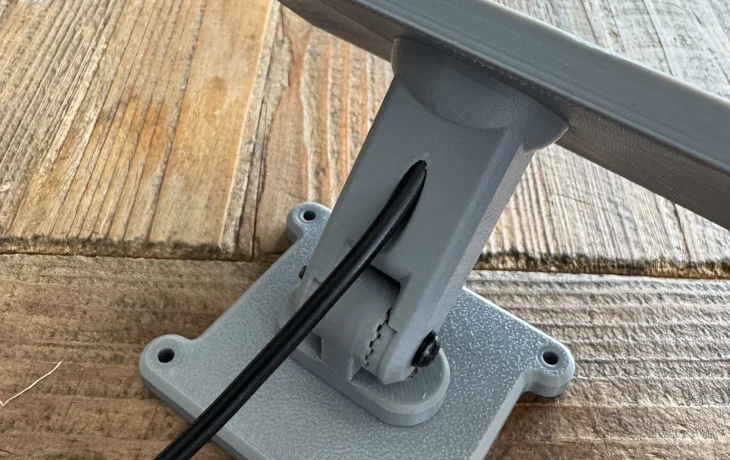

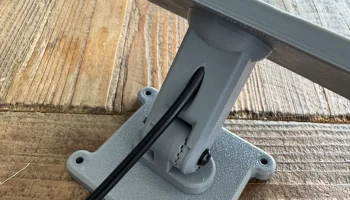

Обновленная версия 2.2, включает зубцы на кронштейне солнечной панели, чтобы предотвратить скольжение кронштейна при ударах. Спасибо LupusWorax за помощь с дизайном зубцов.

Это моя адаптация найденного мной кейса Meshtastic. Я использовал общий рычаг и смоделировал крепление для крепления конкретной солнечной панели. Я привожу ссылку на похожую модель из Maker World, но оригинал, который я использовал, был с другого сайта от другого создателя и имел больше вариантов деталей. Вот ссылка на модель, с которой я работал:

https://www.printables.com/model/713562-rak19003-meshtastic-weatherproof-case/files

(Нижеследующее в основном скопировано из описания оригинальной модели)

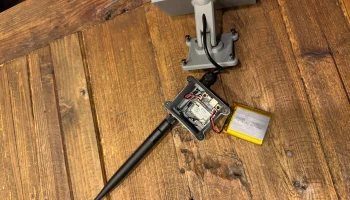

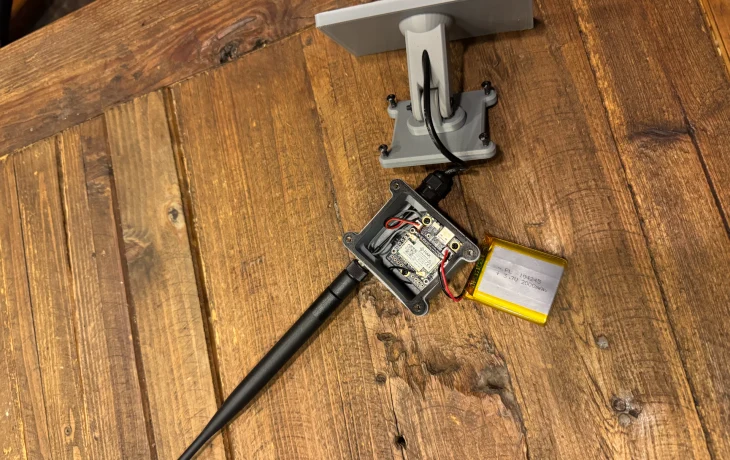

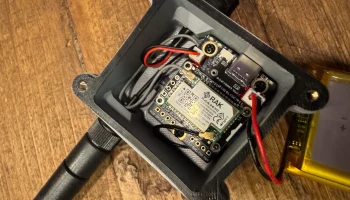

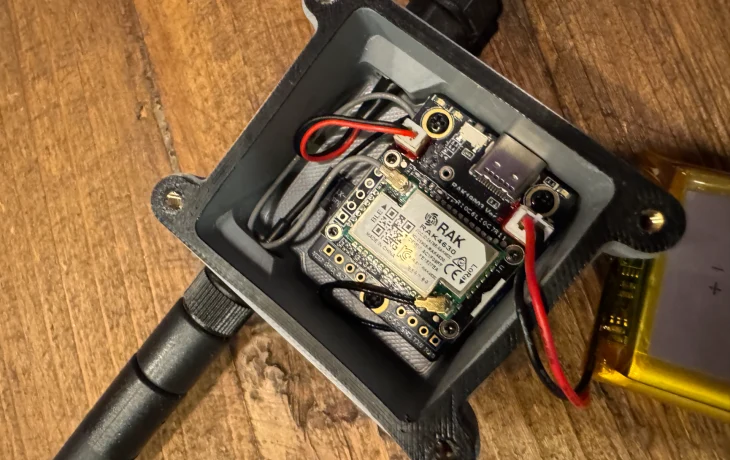

Это всепогодный корпус для узла Meshtatic на базе RAK19003. Поскольку RAK19003 включает в себя схему зарядки литий-ионных аккумуляторов и входной порт солнечной панели, в корпусе есть место для литий-ионного аккумулятора емкостью 2000 мАч и отверстие для прокладки проводов от солнечной панели.

 Модель TPU-Seal (прокладка для водозащиты) должна быть либо распечатана из TPU (или другого гибкого материала), либо вырезана из какого-либо гибкого прокладочного материала. Это обеспечит уплотнение между корпусом и крышкой.
— Отверстие для антенны SMA имеет зенковку на внутренней стороне корпуса для использования уплотнительного кольца, установленного между задним шестигранником разъема SMA и корпусом.
— Отверстие с резьбой M8 имеет зенковку для установки уплотнительного кольца на кабельном вводе, что в сочетании с круглым проводом (в отличие от нескольких проводов) должно создать водонепроницаемое уплотнение для входа солнечной энергии.
— Модель Lid-Holes включает в себя углубления для установки уплотнительных колец вокруг винтов, обеспечивая водонепроницаемое уплотнение для Arm-Mount.
— Наконец, сами 3D-отпечатки должны быть водонепроницаемыми, поэтому рекомендуется использовать PETG или ASA, печатать медленнее, горячее и с меньшим охлаждением, а также использовать не менее 3-4 периметров.

# Материалы
Примечание: ссылки — это просто примеры деталей, которые точно подойдут, но, вероятно, это не самый дешевый способ получить детали. Кроме того, ссылки могут исчезнуть в будущем, если объявления будут удалены, и в этом случае вы будете искать детали самостоятельно (это должно быть довольно легко).

## Базовый кейс
— 4x M3x6 мм термоусаживаемые вставки [Amazon] https://www.amazon.com/gp/product/B087NBYF65
— 4x M3x8mm машинный винт [Amazon] https://www.amazon.com/dp/B09TKSWCZR?th=1

— 4x M3 шайба [Amazon] https://www.amazon.com/dp/B0B5GXMVRG?th=1

— 3x M2.5x4.5мм термоуплотняемые вставки [Amazon] https://www.amazon.com/dp/B07HKT5W7S?th=1

— 3x M2.5x4mm standoffs [Amazon] https://www.amazon.com/dp/B08F1YJX2Z?th=1 (возможно, вам придется подпилить верхнюю часть на .5 мм, если батарея слишком плотно сидит. Это немного опустит плату и даст вам больше места для установки батареи сверху)
— 3x M2.5x3mm машинные винты (я использовал те, что идут в комплекте с RAK19003, но подойдут любые винты длиной от 3 мм до 8 мм)
— 1х SMA к U.FL 5см кабель [Amazon] https://www.amazon.com/dp/B01AJQ33Y4 (можно использовать и длиннее, но будет грязно, если лишний кабель будет в кейсе)
— 1x 5 мм уплотнительное кольцо [Amazon] https://www.amazon.com/dp/B01N75JL0F

— 1x SMA LoRa antenna [Amazon]

(ссылка 915 МГц для Северной Америки и этот поставляется с SMA кабель, так что вам не придется покупать отдельно)
— 1x 2000mAh Li-ion аккумулятор [Amazon] https://www.amazon.com/gp/product/B07TVDQ251 (подойдет любой аккумулятор, если его размеры меньше или равны 46x44x9mm)
— 1x RAK19003 Mini Base Board [rakwireless] https://store.rakwireless.com/products/wisblock-base-board-rak19003?m=5&h=wisblock-base
— 1x RAK4631 (nRF52840) или RAK113100 (RP2040) основной модуль [rakwireless-RAK4631]

## Дополнительное оборудование для солнечных батарей
— 1x нейлоновый кабельный ввод M8 [Amazon]

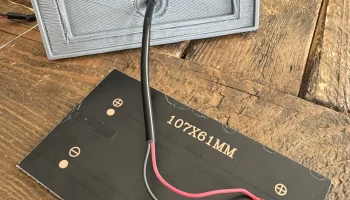

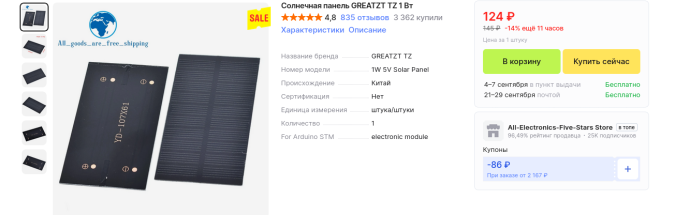

— 1x 5V солнечная панель 107 мм X 61 мм [Ali Express]

Для сборки солнечного кронштейна:
— 2x M3x8mm потайные винты [Amazon] https://www.amazon.com/dp/B08HNDWFT8
— 2x M3x6mm термоуплотняемые вставки [Amazon] https://www.amazon.com/gp/product/B087NBYF65
— 1x M3 нейлоновая контргайка [Amazon] https://www.amazon.com/dp/B075ZZW7VL
— 1x M3x25mm машинный винт [Amazon] https://www.amazon.com/dp/B08R8J3175

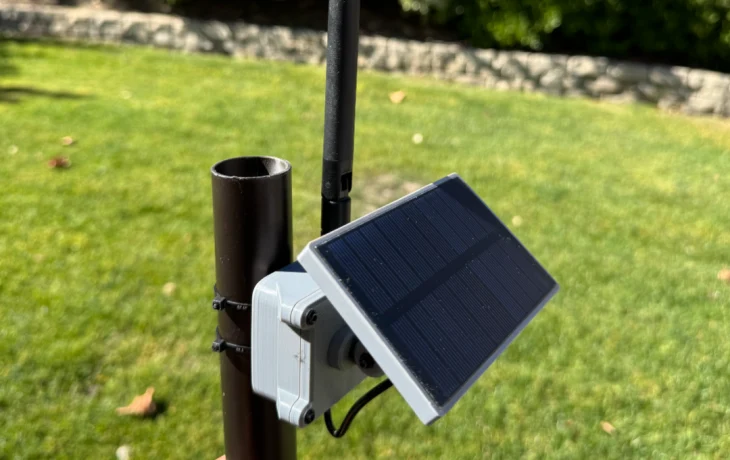

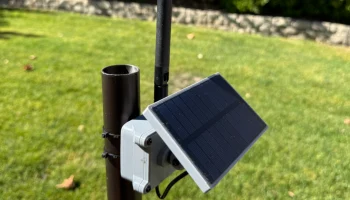

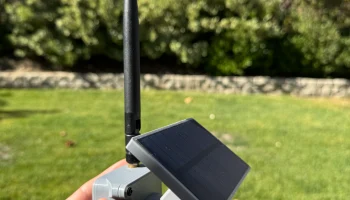

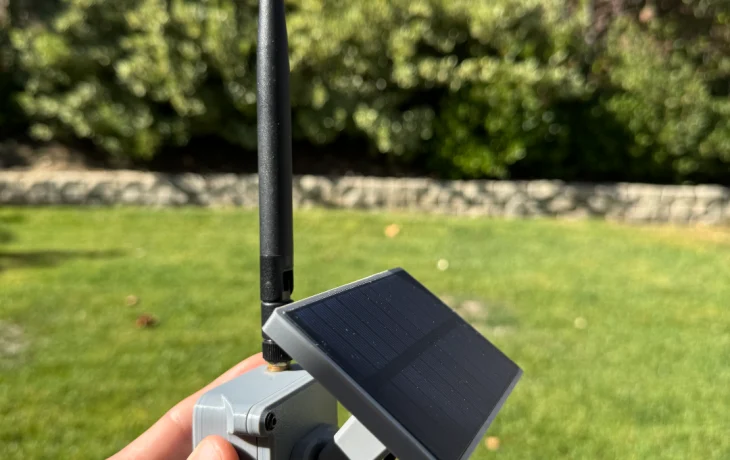

Дайте мне знать, если у вас возникнут вопросы по сборке. Он довольно тугой, но помещается, и он очень маленький. Я напечатал в ASA и установил на улице в летнюю жару и под прямыми солнечными лучами. Фотографии модели сделаны после того, как она пролежала в поле три месяца, и она все еще выглядит как новая.

Наслаждайтесь.
