Уличный узел Promicro DIY с солнечной батареей

📁 3D модель корпуса для внешнего роутера Meshtastic
📐 STL
🪵 PETG, TPU
❤️ Ставь лайк, если понравилось!

Если вам интересно, зачем я установил GPS в солнечный узел, то, полагаю, у вас еще не было случаев, когда кто-то пытался украсть ваши узлы… В любом случае, благодаря встроенному MOSFET, GPS деактивирован до тех пор, пока он не понадобится.

Удаленное администрирование теперь работает как часы.

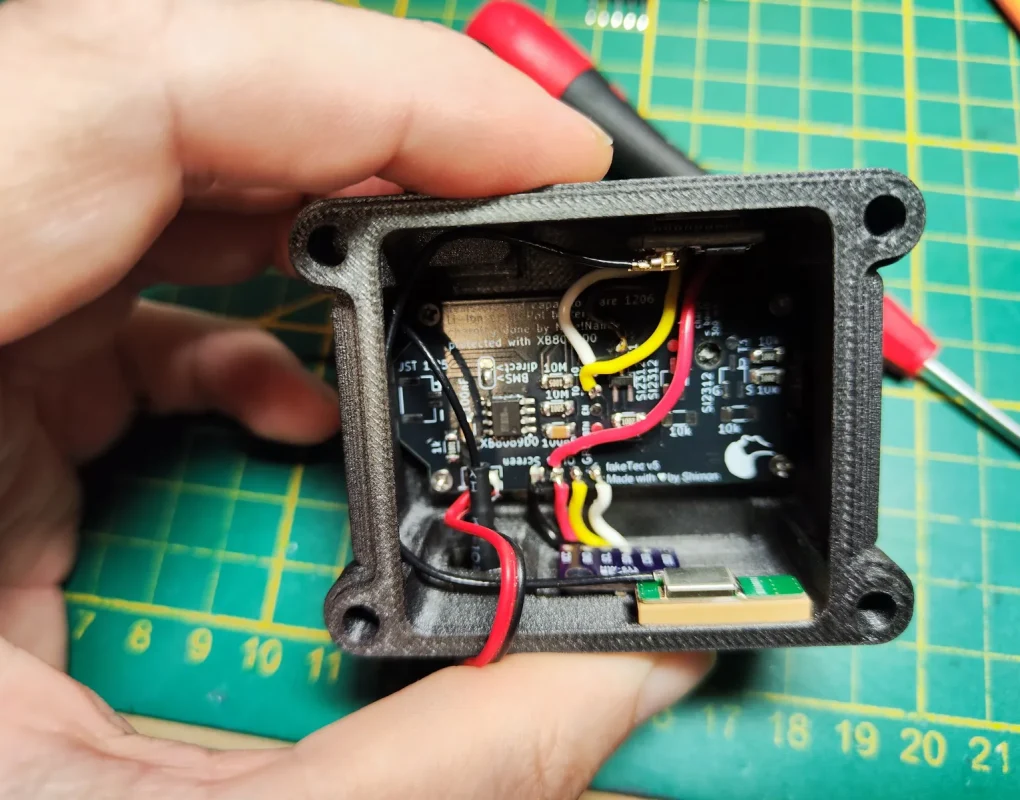

Солнечная панель подключается напрямую к Pro micros B+ и B-, звучит неправильно, но с BMS XB8089D0 и компоновкой платы Faketec V5 это работает отлично.

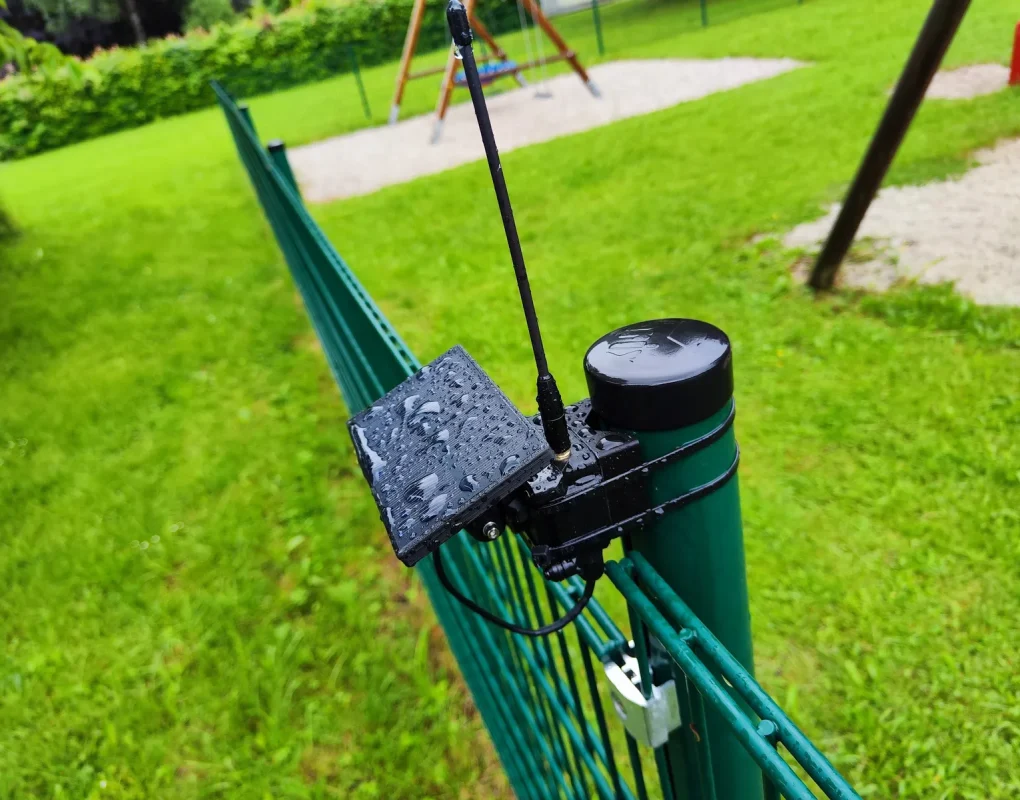

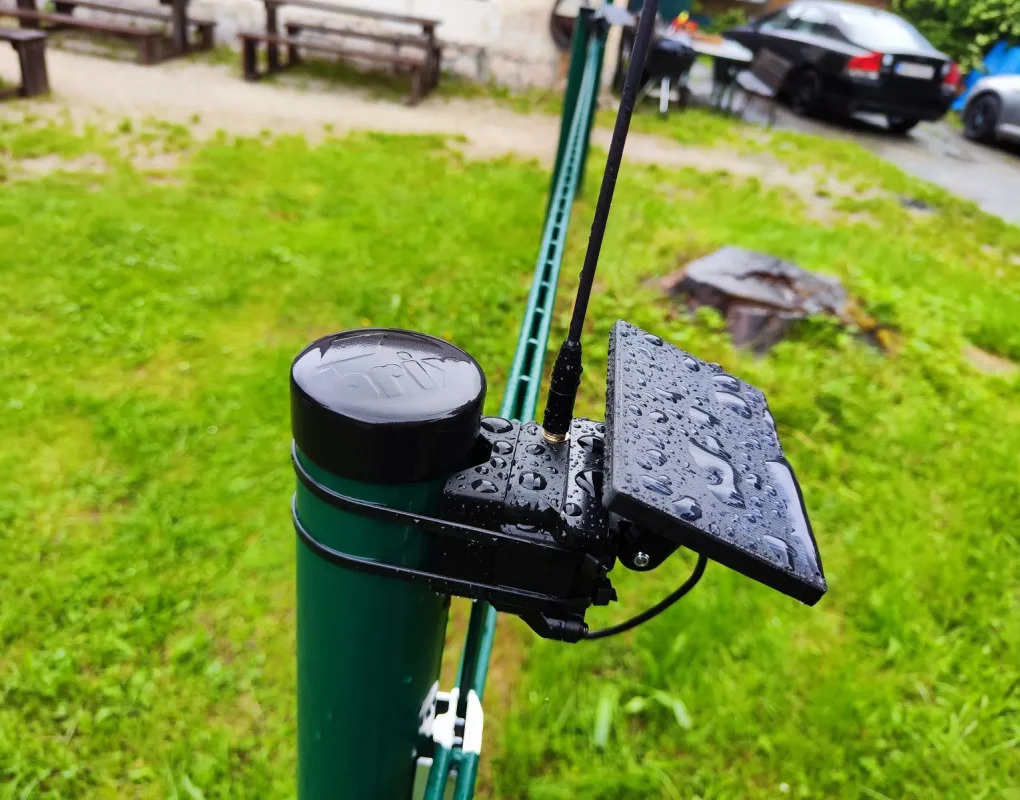

Прежде чем развернуть любой из солнечных узлов, они должны простоять под открытым небом в моем заднем дворе, установленные на столбе забора, не менее 3-4 недель, чтобы убедиться, что они водонепроницаемы и все работает как положено.

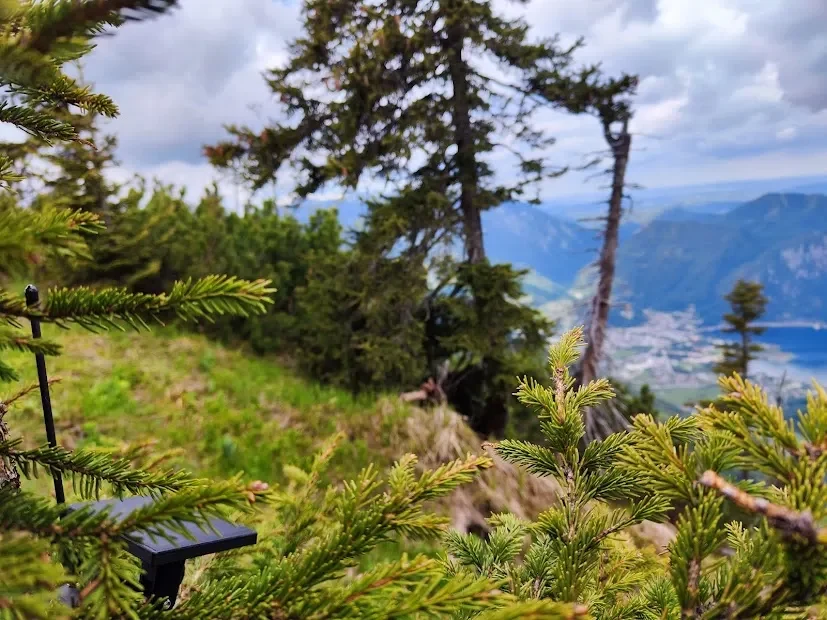

Я был слишком возбужден, когда построил свой первый узел, поднялся на гору высотой 1600 метров, установил его, и через несколько дней он перестал работать… Я не извлек урока после второго запуска… но третий раз все получилось XD (в первый раз я испортил зарядную цепь, и он просто перестал работать после того, как батарея разрядилась, во второй раз pro micro просто полностью перестал работать… не знаю, почему).

Добавлен двойной солнечный экран для удвоения солнечной мощности в режиме маршрутизатора с большим трафиком.

Список компонентов:

FakeTec DIY Meshtastic Node:

gargomoma/fakeTec_pcb: недорогое устройство nrf52.

Датчик окружающей среды BME280 (опционально):

Offizielles GY-BME280-3.3 BME280 5V 3,3V Digitalsensor Temperatur Luftfeuchtigkeit Luftdrucksensormodul I2C SPI 1,8-5V — AliExpress 502

Антенна:

Nb-iot /LORA Soft Antenne UAV-Funkmodul Abbildungübertragung Datenübertragung 840-868-915-923-902-928 MHz Antenne SMA-Stecker — AliExpress 509
