Meshtastic Солнечная нода с 10W панелью

Корпус для уличной ноды с солнечной батареей 10вт

Мне хотелось иметь солнечный узел Meshtastic с 4 литиевыми батареями и солнечной панелью мощностью 10 Вт — вот что получилось в результате. Печать занимает некоторое время, выглядит не очень красиво и требует много филамента, но может выдержать сильные северные немецкие ветры!

Распечатайте все из PETG с 4 периметрами, вставьте 15 латунных тепловых вставок и соберите все как пазл :-)

Сначала прикрепите коробку (16-миллиметровыми винтами), она соединяет две квадратные детали. Затем прикрепите треугольную деталь. Прикрепите держатель антенны и две металлические детали перед установкой кабелей или прикреплением солнечной панели.

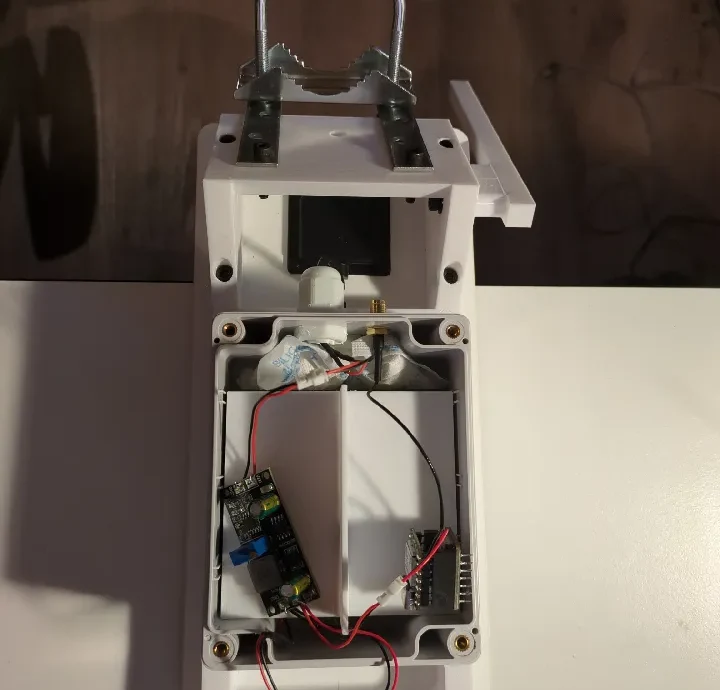

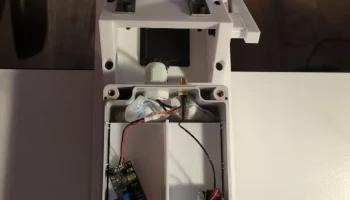

Вставьте батареи в коробку и накройте ее маленькой Т-образной деталью, это предотвратит соприкосновение сетки с платой MPPT, а также удержит батареи на месте.

Если я правильно помню, это все. Как я уже сказал, дизайн не идеален, но работает хорошо!

Детали для сборки (AliExpress mostly):

• Junction box 115mm x 90mm x 55mm: Link
• M12 gland: Link
• 14 M4 brass heat inserts: Link
• 15 M4 screws in different sizes, some nuts and maybe a few washers (6mm to 30mm): Link or a set like this
• 18650 battery case, parallel (for 4 batteries): Link
• 18650 batteries (LiFePo4 or Li-Ion)
• 1 U.FL/IPEX to SMA cable, 5cm: Link
• MPPT solar charger board: Link
  (this one is adjustable to different battery voltages (3.65 V for LiFePo4 or 4.2 V for Li-Ion, use bright sunlight and a multimeter)
• Battery undervoltage protection board: Link
• 10W solar panel: Link
• Antenna mast holder: Link
• JST 1.25 cables: Link
• 2 pieces of strong metal, about 10 — 12cm in length for attaching mast holder (hardware store)
