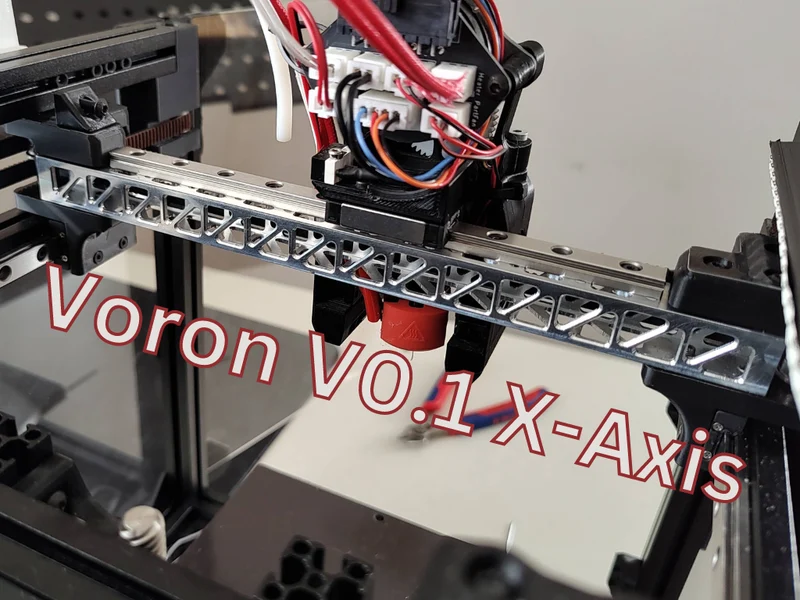

Пользовательская ось X Voron V0.1 Light

Облегченная версия Voron V0.1 Axis. Меня вдохновил Premiumbasics и его сверхлегкая модель Axis. Я хотел попробовать, что я могу сделать сам. Я спроектировал ось в Fusion360.

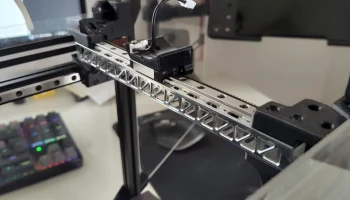

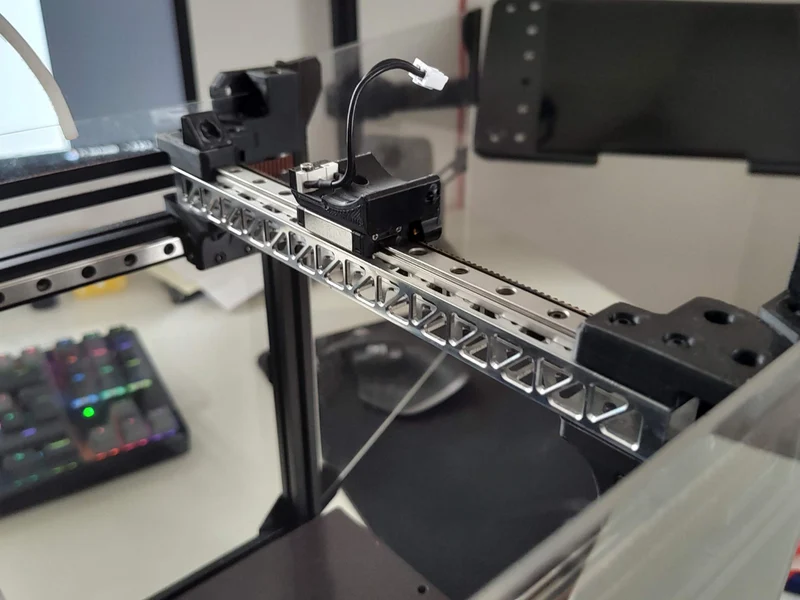

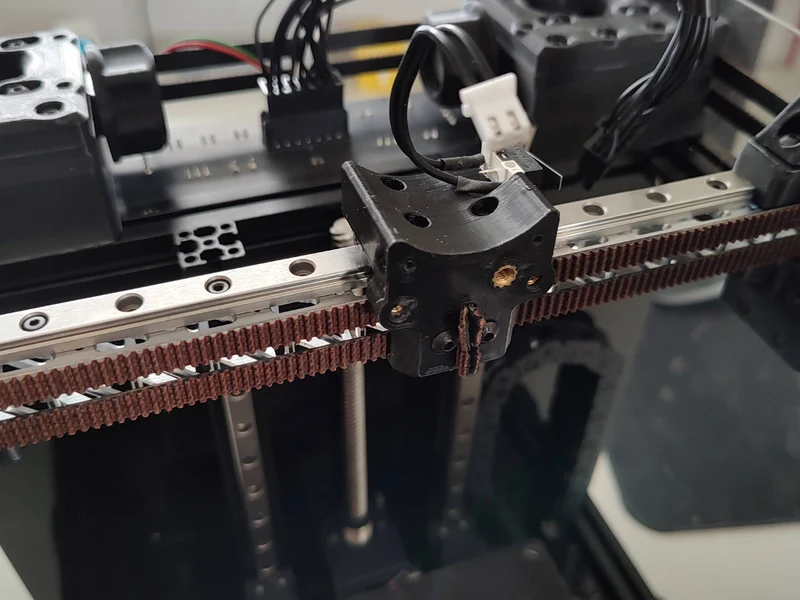

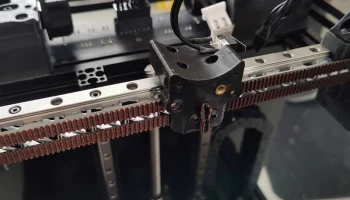

Первый тест:

Что вам нужно:

15*15*200 мм при толщине стенки 2 мм.
Станок с ЧПУ с несколькими настройками

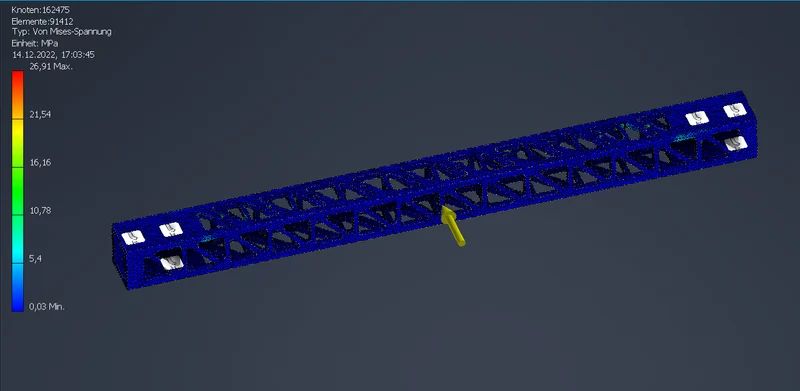

Я создал анализ FEM с весом 0,278 г и ускорением 15 тыс. мм/с^2, что привело к силе 4,2 Н. В анализе FEM я использовал силу около 90 Н, поэтому эта штука должна соответствовать характеристикам voron v0.1. Возможно, я разработаю еще меньшую и легкую версию.

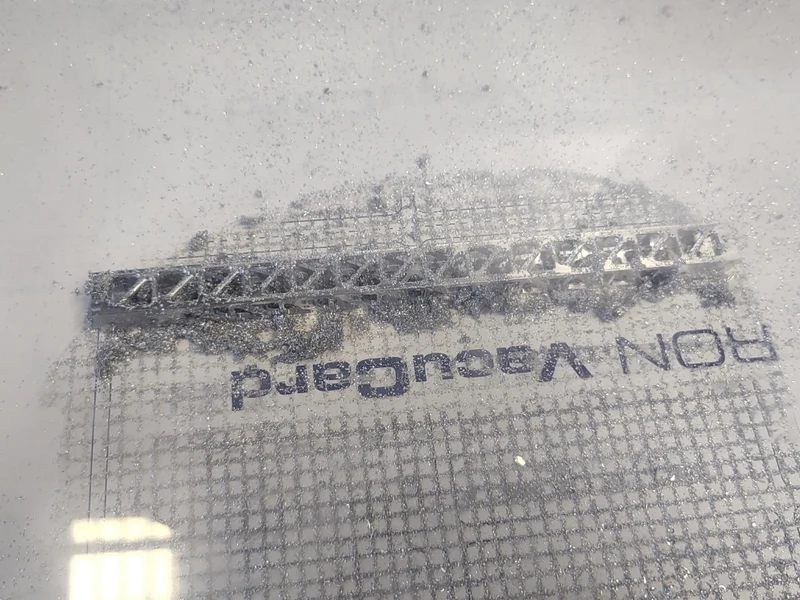

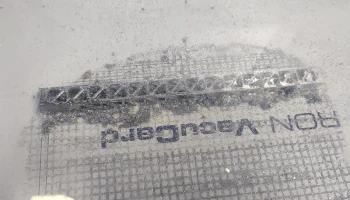

Я использовал Inventor CAM, чтобы запрограммировать Datron Neo для резки алюминия.

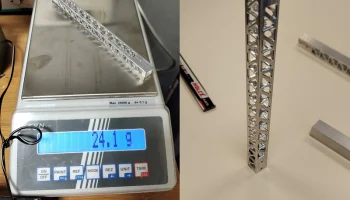

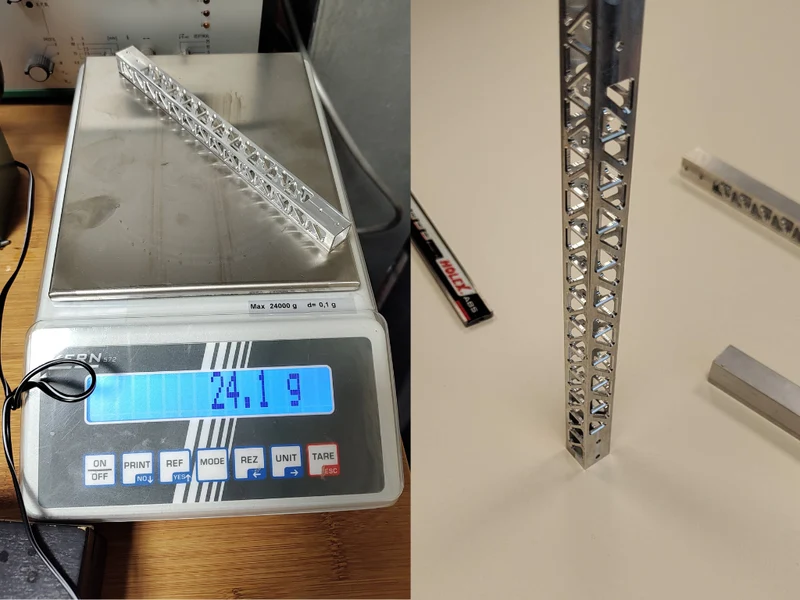

Вес оси 24,1 г, добавьте конец длиной 200 мм. Вес оригинальной детали 55 г, поэтому я уменьшил материал примерно на 44%. Вес исходной оси был.

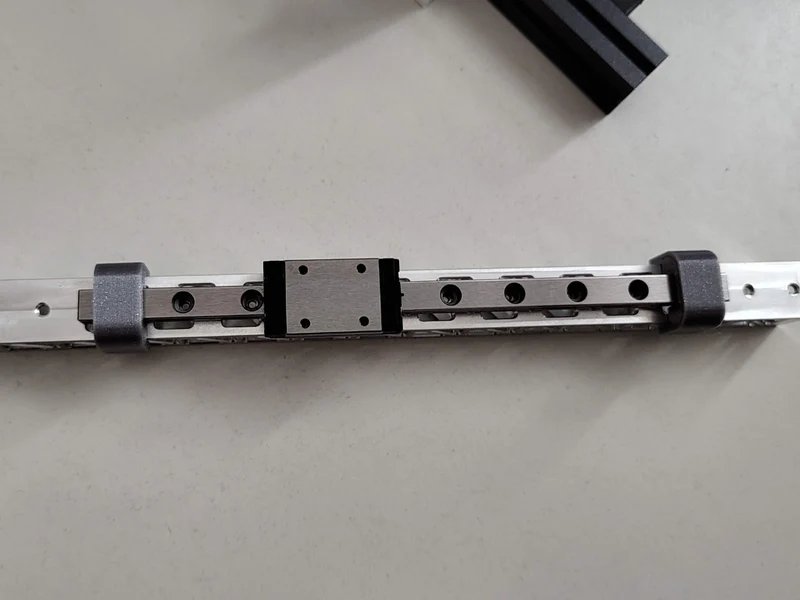

Кроме того, я еще сделал несколько регулируемых проставок, потому что рейка у меня была 14,2*14,2 мм. Я хочу попробовать пойти еще ниже, но это дело будущего.
